Принцип действия системы определяется входящими в ее состав измерительными преобразователями:

• -   измерения массовой концентрации твердых (взвешенных) частиц - на измерении интенсивности светового потока до и после его прохождения через запыленную среду;

• -   измерения расхода газового потока - на акустическом методе измерения скорости газа, при котором ультразвуковые колебания, возбуждаемые электроакустическими преобразователями, распространяются в измеряемой среде по и против направления потока;

• -   измерения температуры газового потока - на изменении электрического сопротивления чувствительного элемента при изменении температуры и преобразование сигнала с чувствительного элемента с номинальной статической характеристикой преобразования Pt100 по ГОСТ 6651-2009 в унифицированный выходной сигнал постоянного тока от 4 до 20 мА;

• -   измерения давления - на измерении давления  среды, воздействующего

на чувствительный тензорезистивный элемент преобразователя.

Сигналы от преобразователей в виде унифицированного сигнала силы постоянного тока от 4 до 20 мА передаются на модуль ввода, где подвергаются аналогово-цифровому преобразованию и далее передаются на контроллер в цифровом виде по интерфейсу RS-485 по протоколу Modbus RTU. Контроллер осуществляет расчет массовой концентрации загрязняющего вещества, приведенной к нормальным условиям (0 °С, 101,3 кПа).

Система представляет собой единичный экземпляр средства измерений, спроектированный для конкретного объекта из компонентов серийного изготовления. Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией и эксплуатационными документами ее компонентов.

Система является стационарным многоканальным измерительным устройством непрерывного действия. Конструктивно система состоит из измерительных преобразователей: массовой концентрации твердых (взвешенных) частиц, расхода газового потока, температуры и давления, которые располагаются непосредственно на трубе, и программируемого логического контроллера с модулем ввода и панелью оператора, установленных в шкафу в электро-помещении доменного цеха. Преобразователи расхода газового потока укрыты в обогреваемые термочехлы, преобразователи температуры и давления смонтированы в утепленный обогреваемый шкаф датчиков.

Система выполняет следующие основные функции:

• -   измерение температуры, абсолютного давления, концентрации твердых (взвешенных) частиц и объемного расхода газового потока непосредственно в дымовой трубе;

• -   определение валового выброса твердых (взвешенных) частиц в дымовом газе расчетным методом;

• -   сбор, обработку, хранение и передачу данных для архивирования и отображения на автоматизированном рабочем месте (далее - АРМ) оператора.

В состав системы входят средства измерений (далее - СИ), список которых приведен в таблице 1.

Таблица 1 - СИ, входящие в состав системы

Пломбирование системы не предусмотрено. Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации, средства измерений, входящие в состав системы, пломбируются в соответствии с требованиями, изложенными в их описаниях типа.

Нанесение знака поверки на систему не предусмотрено.

Заводской номер системы 0001 нанесен на маркировочную табличку методом лазерной гравировки и указан в формуляре системы. Маркировочная табличка закреплена на двери шкафа.

Общий вид компонентов системы представлен на рисунке 1. Маркировочная табличка представлена на рисунке 2. Структурная схема представлена на рисунке 3.

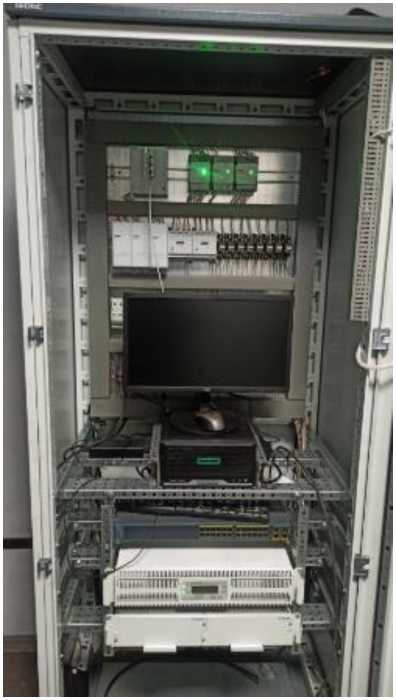

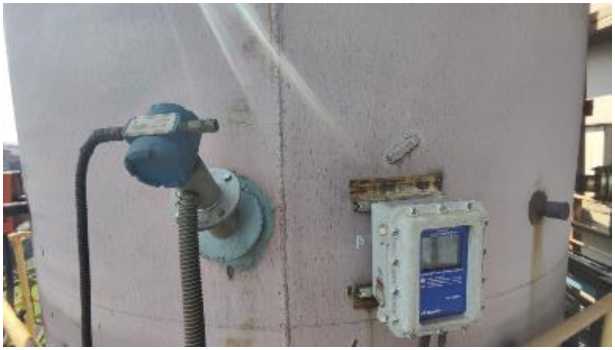

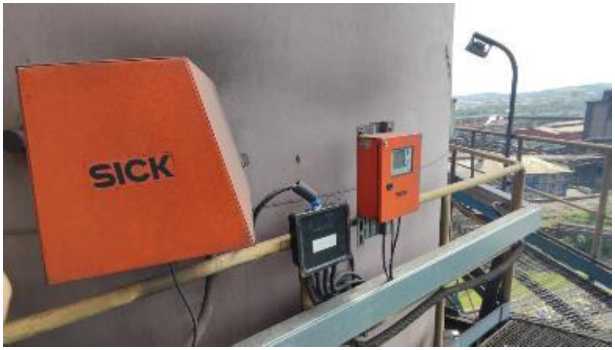

Рисунок 1 - Общий вид компонентов системы

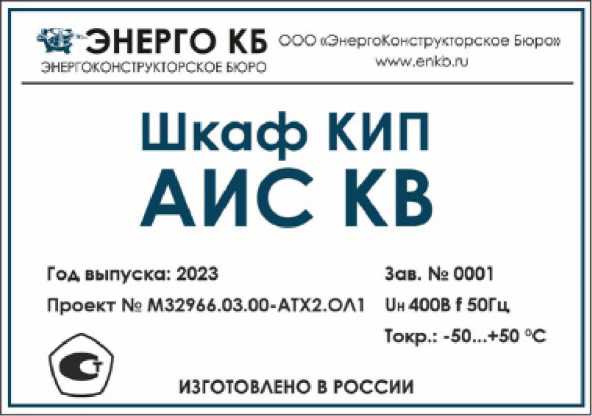

Рисунок 2 - Маркировочная табличка системы

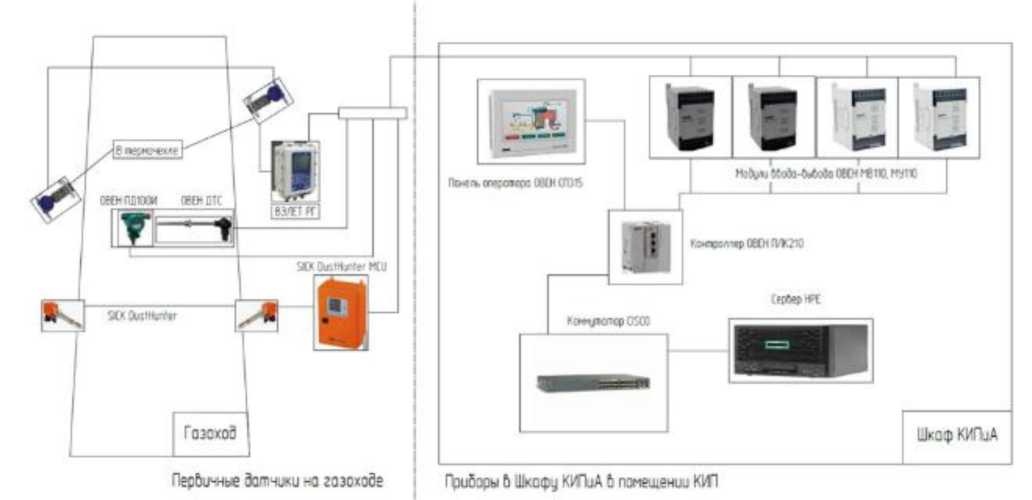

Рисунок 3 - Структурная схема системы

представлена в таблице 5.

Таблица 5 -

В состав системы входят составные части, список которых приведен в таблице 6. Состав составных частей определен проектом.

Таблица 6 - Составные части системы

Таблица 3 -

системы

• ¹⁾ Нормирующее значение для приведенной погрешности соответствует разности между максимальным и минимальным значением диапазона измерений.

• ²⁾ При диапазоне измерений средней скорости потока газа от 0,05 до 23,3 м/с и площади сечения трубы 15 м².

• ³⁾ Нормирующее значение для приведенной погрешности соответствует верхнему значению диапазона измерений.

Таблица 4 - Основные технические характеристики системы
