Сведения о средстве измерений: 94311-25 Приборы для определения воздухопроницаемости

Номер по Госреестру СИ: 94311-25
94311-25 Приборы для определения воздухопроницаемости
(ВПТМ.2)

Назначение средства измерений:
Приборы для определения воздухопроницаемости ВПТМ.2 (далее - приборы) предназначены для измерений объемного расхода воздуха и дифференциального давления.

сертификация программного обеспечения
Внешний вид. Приборы для определения воздухопроницаемости, http://oei-analitika.ru рисунок № 1
Внешний вид.
Приборы для определения воздухопроницаемости
Рисунок № 1
Внешний вид. Приборы для определения воздухопроницаемости, http://oei-analitika.ru рисунок № 2
Внешний вид.
Приборы для определения воздухопроницаемости
Рисунок № 2
Внешний вид. Приборы для определения воздухопроницаемости, http://oei-analitika.ru рисунок № 3
Внешний вид.
Приборы для определения воздухопроницаемости
Рисунок № 3

Общие сведения

Дата публикации - 16.01.2025
Срок свидетельства - 13.01.2030
Номер записи - 196098
ID в реестре СИ - 1422514
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ВПТМ.2,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Центр технической безопасности материалов
Страна - РОССИЯ
Населенный пункт - оборудования и сложных систем" (ООО "ЦТБ МОС"), г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Справочник содержит информацию о юридических лицах и индивидуальных предпринимателях, осуществляющих деятельность в определенной области аккредитации. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.

Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.

Бесплатный

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

№39 от 2025.01.13 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Приборы для определения воздухопроницаемости (ВПТМ.2)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Центр технической безопасности материалов

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
91619-24
18.03.2029
Машины испытательные динамические, МИД ЦТБ
Общество с ограниченной ответственностью "Центр технической безопасности материалов (РОССИЯ оборудования и сложных систем" (ООО "ЦТБ МОС"), г. Москва)
ОТ
МП
1 год
94311-25
13.01.2030
Приборы для определения воздухопроницаемости, ВПТМ.2
Общество с ограниченной ответственностью "Центр технической безопасности материалов (РОССИЯ оборудования и сложных систем" (ООО "ЦТБ МОС"), г. Москва)
ОТ
МП
2 года

Волгоград (ранее Царицын, Сталинград) - крупный промышленный центр Волгоградской области. Современный город с населением чуть более миллиона человек. Население многонационально.

Основная часть трудоспособного населения занята в промышленном секторе экономики (около 40% занятых). Промышленность Волгограда имеет большое значение в развитии города, области и юга России в целом. Наибольшую долю в ней занимают предприятия тяжелой промышленности (46%).

В городе хорошо развита химическая промышленность, топливная, деревообрабатывающая. Завод "Каустик" является крупнейшим в стране производителем каустической соды и хлора. ОАО "Пласткард" - единственный в России производитель сертифицированного ПВХ для пищевой промышленности.

Город имеет развитую инфраструктуру и развитую транспортную сеть. Подземный трамвай (аналог метро) - единственное сооружение такого типа в России.

Отчет "Анализ рынка поверки в Волгограде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Волгоград.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Приборы для определения воздухопроницаемости (ВПТМ.2)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НИЦ ПМ - РОСТЕСТ"
(RA.RU.311341)
  • ВПТМ.2
  • 1 1 0 0 1 1 0

    Стоимость поверки Приборы для определения воздухопроницаемости (ВПТМ.2)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Приборы имеют встроенное программное обеспечение (далее - ПО), выполняющее функции по сбору, обработке и отображению измерительной информации.

    Влияние ПО не приводит к выходу метрологических характеристик приборов за пределы допускаемых значений.

    Метрологически значимая часть СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

    Уровень защиты ПО «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 - Идентификационное данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    ПДОВ

    Номер версии (идентификационный номер) ПО

    не ниже 1.Х.Х

    Цифровой идентификатор ПО (контрольная сумма)

    8ded527ad9bc73e22ec7a29d39d3a

    276c0b1395414ea8a3df29538f80e

    Ь9ааее

    Алгоритм вычисления цифрового идентификатора ПО

    ГОСТ Р 34.11-2012

    Примечание - Номер версии состоит из двух частей: старшая часть (до первой точки) -номер версии метрологически значимой части ПО, младшая часть - номер версии метрологически незначимой части, где каждый символ Х может принимать значения от 1 до 9


    Знак утверждения типа

    Знак утверждения типа

    наносится на маркировочную табличку методом печати, на титульный лист паспорта, руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в п. 3 «Назначение, принцип работы, состав оборудования» паспорта, руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

    Приказ Росстандарта от 31 августа 2021 г. №  1904 «Об утверждении

    государственной поверочной схемы для средств измерений разности давлений до 1^105 Па»;

    ТУ 26.51.66-003-47550742-2023 Прибор для определения воздухопроницаемости ВПТМ.2. Технические условия.

    Правообладатель

    Общество с ограниченной ответственностью «Центр технической безопасности материалов, оборудования и сложных систем» (ООО «ЦТБ МОС») ИНН 9715212401

    Юридический адрес: 125414, г. Москва, вн. тер. г. Муниципальный округ Ховрино, ул. Клинская, д. 6, эт. 2, помещ./ком./оф. 1/1в/201

    Телефон (факс): + 7 (499) 110-81-33; + 7 (495) 455-11-16; + 7 (499) 975-86-59; + 7 (499) 955-90-56; + 7 (495) 981-60-67

    E-mail: hello@ctb-mos.com

    Web-сайт: www.ctb-mos.com

    Изготовитель

    Общество с ограниченной ответственностью «Центр технической безопасности материалов, оборудования и сложных систем» (ООО «ЦТБ МОС») ИНН 9715212401
    Адрес: 125414, г. Москва, вн. тер. г. Муниципальный округ Ховрино, ул. Клинская, д. 6, эт. 2, помещ./ком./оф. 1/1в/201
    Телефон: +7 (499) 110-81-33;  +7 (495) 455-11-16;  +7 (499) 975-86-59;
    + 7 (499) 955-90-56; + 7 (495) 981-60-67
    E-mail: hello@ctb-mos.com
    Web-сайт: www.ctb-mos.com

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
    Телефон: 8 (495) 544 00 00
    E-mail: info@rostest.ru
    Web-сайт: www.rostest.ru

    Правообладатель

    Общество с ограниченной ответственностью «Центр технической безопасности материалов, оборудования и сложных систем» (ООО «ЦТБ МОС») ИНН 9715212401
    Юридический адрес: 125414, г. Москва, вн. тер. г. Муниципальный округ Ховрино, ул. Клинская, д. 6, эт. 2, помещ./ком./оф. 1/1в/201
    Телефон (факс): + 7 (499) 110-81-33; + 7 (495) 455-11-16; + 7 (499) 975-86-59; + 7 (499) 955-90-56; + 7 (495) 981-60-67
    E-mail: hello@ctb-mos.com
    Web-сайт: www.ctb-mos.com

    Приборы включают в себя несколько измерительных линий, расположенных в едином корпусе, состоящих из счетчиков газа, сужающего устройство с преобразователем дифференциального давления, а также насоса, арматуры и сенсорного экрана.

    Принцип действия приборов основан на измерении объема воздуха, проходящего через заданную площадь испытуемого материала за единицу времени при созданном насосом разрежении под пробой.

    Нанесение знака поверки на средство измерений не предусмотрено.

    Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на крышку корпуса методом печати.

    Пломбирование приборов не предусмотрено.

    Общий вид средства измерений приведен на рисунке 1. Общий вид маркировочной таблички приведён на рисунке 2.

    Внешний вид. Приборы для определения воздухопроницаемости (ВПТМ.2), http://oei-analitika.ru

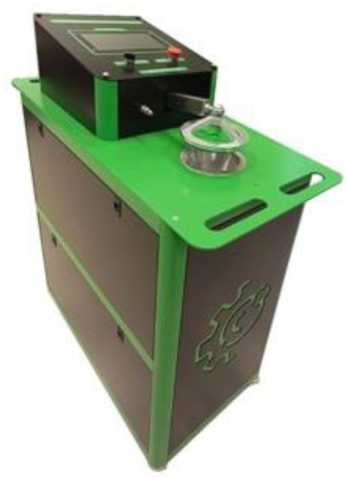

    Рисунок 1 - Общий вид средства измерений

    Внешний вид. Приборы для определения воздухопроницаемости (ВПТМ.2), http://oei-analitika.ru
    Внешний вид. Приборы для определения воздухопроницаемости (ВПТМ.2), http://oei-analitika.ru

    Место нанесения заводского номера

    Место нанесения знака утверждения типа

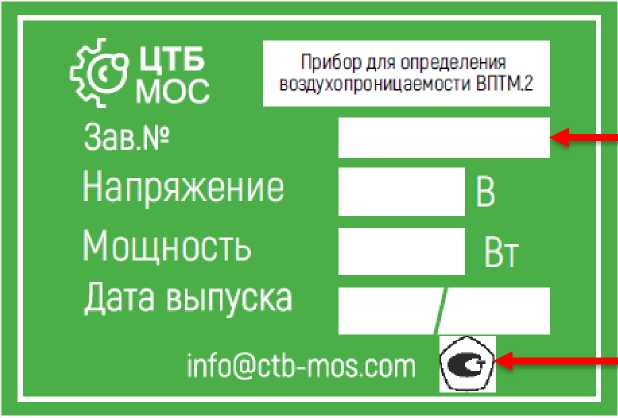

    Рисунок 2 - Общий вид маркировочной таблички


    Таблица 4 - Комплектность

    Наименование

    Обозначение

    Количество

    Прибор для определения воздухопроницаемости

    ВПТМ.2

    1 шт.

    Сменные столики

    -

    7 шт.

    Прижимные кольца

    -

    6 шт.

    Пластина с калибровочными отверстиями (контрольный шаблон)

    -

    1 шт.

    Крышка-заглушка

    -

    1 шт.

    Прижим № 1

    -

    1 шт.

    Прижим №2

    -

    1 шт.

    Паспорт, руководство по эксплуатации

    -

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений объемного расхода воздуха, м3

    Измерительная линия № 1

    Измерительная линия № 2

    Измерительная линия № 3

    Измерительная линия № 4

    от 0,004 до 0,040 от 0,02 до 0,20 от 0,12 до 1,20 от 0,8 до 8,0

    Пределы допускаемой относительной погрешности измерений объемного расхода воздуха, %

    ±2

    Окончание таблицы 2

    Наименование характеристики

    Значение

    Диапазон измерений дифференциального давления, Па

    от 0 до 2000

    Пределы допускаемой приведенной к верхнему пределу измерений   погрешности   измерений   дифференциального

    давления, %

    ±0,5

    Таблица 3 - Технические характеристики

    Наименование характеристики

    Значение

    Диапазон показаний воздухопроницаемости, дм3/(м2^с)

    от 2,5 до 10750

    Площадь отверстия сменных столиков с допуском ±0,5 %, см2

    2,0; 4,9; 5,0; 10,0; 20,0;

    50,0; 100,0

    Диаметр отверстия сменных столиков, мм, с площадью: - 2 см2

    16,00 ± 0,05

    - 4,9 см2

    25,00 ± 0,05

    - 5 см2

    25,30 ± 0,05

    - 10 см2

    35,70 ± 0,05

    - 20 см2

    50,50 ± 0,05

    - 50 см2

    79,80 ± 0,05

    - 100 см2

    112,90-0,05

    Сила прижима пробы с допуском ±5 Н, Н

    147

    Параметры электрического питания

    - напряжение переменного тока, В

    220 ± 22

    - частота переменного тока, Гц

    50 ± 1

    Потребляемая мощность, кВт, не более

    1,5

    Габаритные размеры, мм, не более:

    - длина

    480

    - глубина

    1050

    - высота

    1210

    Условия эксплуатации:

    - температура окружающей среды, °С

    от +15 до +35

    - относительная влажность, %

    от 45 до 80
