Номер по Госреестру СИ: 94317-25
94317-25 Датчики частоты вращения
(ENI58IL-H)
Назначение средства измерений:
Датчики частоты вращения ENI58IL-H (далее - датчики) для измерений частоты вращения.
Внешний вид.
Датчики частоты вращения
Рисунок № 1
Внешний вид.
Датчики частоты вращения
Рисунок № 2
Общие сведения
Дата публикации - 16.01.2025
Срок свидетельства - 13.01.2030
Номер записи - 196104
ID в реестре СИ - 1422520
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Pepperl+Fuchs GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.
Справочный отчет по каждой организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№39 от 2025.01.13 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Датчики частоты вращения (ENI58IL-H)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Бесплатный
Кто поверяет Датчики частоты вращения (ENI58IL-H)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Датчики частоты вращения (ENI58IL-H)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта методом печати или наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Устройство и принцип работы» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 1 сентября 2022 г. № 2183 «Об утверждении Государственной поверочной схемы для средств измерений угловой скорости и частоты вращения».
ПравообладательPepperl+Fuchs GmbH, Германия
Адрес: Lilienthalstrasse 200, 68307 Mannheim, Germany
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон/факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия датчиков частоты вращения ENI58IL-H основан на появлении на выходе прямоугольных импульсов при вращении вала. Количество импульсов пропорционально частоте вращения вала.
Конструктивно датчики представляют собой цилиндрический корпус со встроенным в него полым валом и разъемом для подключения кабеля. На вращающемся валу датчиков жестко закреплен оптический диск, с нанесенной на нем прецизионной шкалой меток. Количество меток определяет количество выходных импульсов за один оборот вала. При вращении оптического диска число нанесенных на нем меток преобразуется в последовательность импульсов.
Общий вид датчиков частоты вращения ENI58IL-H представлен на рисунке 1. Датчики частоты вращения ENI58IL-H не подлежат пломбированию.

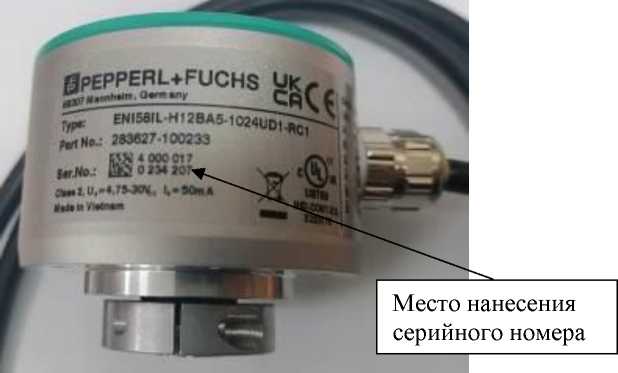

Серийные номера датчиков в цифровом формате наносятся на корпус методом наклейки. Нанесение знака поверки на средство измерений не предусмотрено.

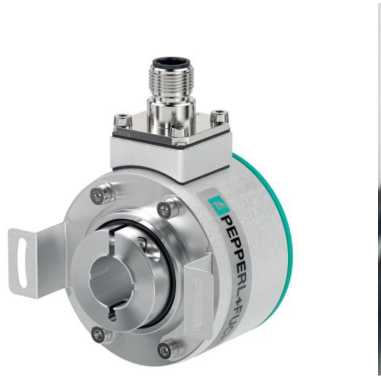

Рисунок 1 - Общий вид датчиков частоты вращения ENI58IL-H
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений частоты вращения, об/мин |
от 5 до 6000 |
|
Пределы допускаемой относительной погрешности измерений частоты вращения в нормальных условиях измерений, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений частоты вращения в диапазоне рабочих температур, % |
±0,5 |
|
Количество импульсов на один оборот, имп/об |
1024 |
Таблица 2 - Технические
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Диапазон рабочих температур: - температура окружающей среды, °С |
от -40 до +85 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
90x60x52 |
|
Масса (без кабеля), кг, не более |
0,3 |
