Номер по Госреестру СИ: 94318-25
94318-25 Прибор для измерений коэффициента трения и износа
(MFT-5000)
Назначение средства измерений:
Прибор для измерений коэффициента трения и износа MFT-5000 (далее - трибометр) предназначен для измерений коэффициента трения скольжения, а также линейного износа при контактном воздействии перемещающихся поверхностей.

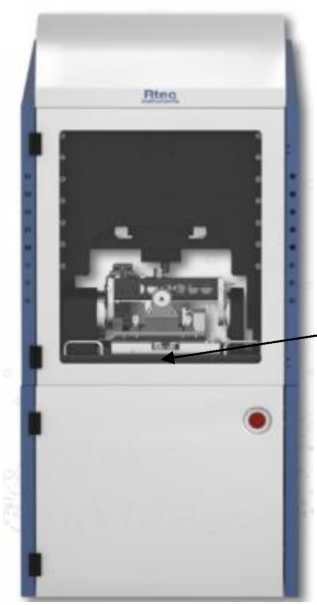

Внешний вид.
Прибор для измерений коэффициента трения и износа
Рисунок № 1

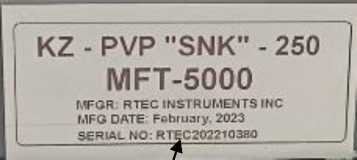

Внешний вид.
Прибор для измерений коэффициента трения и износа
Рисунок № 2
Общие сведения
Дата публикации - 16.01.2025
Срок свидетельства -
Номер записи - 196105
ID в реестре СИ - 1422521
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - RTEC INSTRUMENTS INC
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№39 от 2025.01.13 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Прибор для измерений коэффициента трения и износа (MFT-5000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет "Анализ рынка поверки Южного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в 8 субъектах РФ с административным центром в городе Ростов-на-Дону.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Прибор для измерений коэффициента трения и износа (MFT-5000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Прибор для измерений коэффициента трения и износа (MFT-5000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) трибометра состоит из управляющей программы Rtec Instruments Control и аналитического модуля Viewer.
Метрологически значимое управляющее ПО Rtec Instruments Control не может быть изменено пользователем. ПО предназначено для управления системами прибора, а именно: приводом верхней нагружающей каретки, приводами предметного нижнего столика, приводами верхнего и нижнего вращения образцов, длительности испытания, регулированием параметров термокамеры, а также получения и обработки данных с первичных измерительных преобразователей. Уровень защиты программного обеспечения «низкий» в соответствии с Р50.2.077-2014.
Аналитический модуль Viewer (далее - модуль) помимо блока управления может быть использован в автономном режиме. Модуль используется для просмотра, обработки и хранения данных по испытаниям.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Rtec Instruments Control |
|
Номер версии (идентификационный номер) ПО |
Не ниже MFT 22.9.26.23269 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом печати или наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в РЭ «Руководство по эксплуатации. Прибор для измерений коэффициента трения и износа MFT-5000», разделы 2 «Неподвижный стол», 3 «Привод вращения», 4 «Привод возвратно-поступательного действия».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии поверочной схемы
от 1 сентября 2022 г. № 2183 «Об утверждении Государственной для средств измерений угловой скорости и частоты вращения»;
Приказ Росстандарта от 22 октября 2019 г. № 2498 государственной поверочной схемы для средств измерений силы».
«Об утверждении
RTEC INSTRUMENTS INC, США
Адрес: 1810 Oakland Road, B, San Jose, CA, 95131
Телефон: (408)70892926
Web-сайт: www.rtec-instrument.com
Изготовитель
RTEC INSTRUMENTS INC, СШААдрес: 1810 Oakland Road, B, San Jose, CA, 95131 Телефон: (408)70892926
Web-сайт: www.rtec-instrument.com
Испытательный центр
«ВсероссийскийФедеральное государственное бюджетное учреждение научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
RTEC INSTRUMENTS INC, СШААдрес: 1810 Oakland Road, B, San Jose, CA, 95131
Телефон: (408)70892926
Web-сайт: www.rtec-instrument.com
Принцип действия трибометра заключается в воспроизведении перемещения верхнего образца относительно нижнего подвижного образца в условиях заданного значения скорости нагружения. Трибометр воспроизводит заданные значения линейного перемещения, силы прижатия образцов друг к другу, частоту вращения и момент, измеряет эти величины и пересчитывает их в значения коэффициента трения скольжения, а также в линейный износ образца.
Прибор представляет собой напольную установку, состоящую из трибометра с измерительным устройством и компьютера и состоит из высокоплотной виброзащитной металлической станины, встроенного электропривода верхней подвижной каретки, верхнего и нижнего приводных модулей для имитации вращательных движений, модуля колебательных и линейных движений нижнего привода, тензометрических датчиков силы и момента, системы вытяжки, а также системы управления трибометром.
Диапазон измерений сил и моментов определяется применяемым набором сменных тензометрических датчиков. Сила прижима воспроизводится в двух взаимно перпендикулярных направлениях.
Измерение перемещения верхнего образца при испытаниях и позиционировании производится с помощью датчика положения вала нагружающего мотора.
Заводской номер трибометра, представленный в буквенно-цифровом формате, наносится на верхнюю панель методом наклейки. Прибору для измерений коэффициента трения и износа MFT-5000 присвоен следующий заводской номер: RTEC202210380.
Место нанесения знака поверки на корпусе трибометра не предусмотрено.
Пломбирование трибометра не предусмотрено.
Общий вид прибора для измерений коэффициента трения и износа MFT-5000 и место нанесения заводского номера представлены на рисунке 1.
Место нанесения заводского номера
Место нанесения
заводского номера
Рисунок 1 - Общий вид прибора для измерений коэффициента трения и износа MFT-5000 и место нанесения заводского номера
Значение
от 0,01 до 2
Таблица 2 - Метрологические характеристики_______________
__________________Наименование характеристики_________ Диапазон измерений коэффициента трения скольжения______
Пределы допускаемой относительной погрешности измерений коэффициента трения, %
|
Диапазон измерения линейного перемещения, мм |
от 0 до 5 |
|
Пределы допускаемой абсолютной погрешности измерений линейных перемещений, мкм, в поддиапазонах: - от 0 до 0,1 мм включ. - св. 0,1 до 5 мм включ. |
±3 ±5 |
|
Диапазон измерений силы прижима, Н:
|
от 1 до 8500 от 1 до 250 |
|
Пределы допускаемой абсолютной погрешности измерений силы прижима, Н:
|
±0,5 ±0,1 |
|
Диапазон измерений момента, Н^м |
от 0,005 до 60 |
|
Пределы допускаемой абсолютной погрешности измерений момента, Н^м |
±0,05 |
|
Диапазон измерений частоты вращения, об/мин |
от 1 до 3000 |
|
Пределы допускаемой относительной погрешности измерений частоты вращения, % |
±1 |
|
Таблица 3 - Технические характеристики | |
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +25 |
|
Параметры электрического питания:
|
220/480В 50 (60) |
|
Потребляемая мощность, кВт, не более |
15 |
|
Габаритные размеры (длинахвысотахширина), мм, не более |
770x1800x900 |
|
Масса, г, не более |
1000 |
