Сведения о средстве измерений: 94322-25 Анализаторы жидкости лабораторные

Номер по Госреестру СИ: 94322-25
94322-25 Анализаторы жидкости лабораторные
(AQUA-LAB)

Назначение средства измерений:
лабораторные AQUA-LAB (далее -измерений показателя активности ионов потенциала   (ОВП),   удельной Анализаторы жидкости предназначены для непрерывных окислительно-восстановительного проводимости (УЭП) и температуры водных растворов.

сертификация программного обеспечения
Внешний вид. Анализаторы жидкости лабораторные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы жидкости лабораторные
Рисунок № 1
Внешний вид. Анализаторы жидкости лабораторные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Анализаторы жидкости лабораторные
Рисунок № 2
Внешний вид. Анализаторы жидкости лабораторные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Анализаторы жидкости лабораторные
Рисунок № 3

Общие сведения

Дата публикации - 16.01.2025
Срок свидетельства - 13.01.2030
Номер записи - 196109
ID в реестре СИ - 1422525
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

мод. AQ-PH/ORP100, AQPH/ORP100, AQ-PH/ORP100, AQ-ECB100, AQ-EC-B100,

Производитель

Изготовитель - ShangHai GL Environmental Technology Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке расходомеров и теплосчетчиков. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 36
Выдано извещений - 4
Кол-во периодических поверок - 5
Кол-во средств измерений - 28
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№39 от 2025.01.13 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Анализаторы жидкости лабораторные (AQUA-LAB)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ShangHai GL Environmental Technology Co., Ltd

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
94322-25
13.01.2030
Анализаторы жидкости лабораторные, AQUA-LAB
ShangHai GL Environmental Technology Co., Ltd (КИТАЙ )
ОТ
МП
1 год

Саратов - город на юго-востоке европейской части России, административный центр Саратовской области. Это город областного значения. Вместе с пригородным Гагаринским районом город Саратов образует муниципальное образование со статусом городского округа. Крупный культурный, экономический и образовательный центр Поволжья. Входит в двадцатку крупнейших городов России, не являясь городом-миллионером, в то же время является центром Саратовской агломерации, население которой превышает 1,2 млн человек.

Он расположен на правом берегу Волгоградского водохранилища реки Волги, напротив устья реки Саратовки и города Энгельса, расположенного на противоположном берегу. Находится в 389 км от Волгограда и 442 км от Самары, в 858 км к юго-востоку от Москвы.

Это ведущий центр высшего образования, научных исследований и проектной деятельности. Помимо одного из старейших университетов России, здесь расположено более двух десятков вузов. Развито машиностроение, нефтяная и химическая промышленность.

Саратовские предприятия выпускают транспортное оборудование, трикотаж, газовое оборудование, швейные изделия, кондитерские и табачные изделия, высококачественную мебель, бытовые электрохолодильники и другие виды промышленной продукции.

Отчет "Анализ рынка поверки в Саратове" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Саратов.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Анализаторы жидкости лабораторные (AQUA-LAB)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "НМОП"
(RA.RU.311359)
  • мод. AQ-PH/ORP100
  • 2 2 1 1 0 2 1 1
    ФБУ "РОСТОВСКИЙ ЦСМ"
    (RA.RU.311306)
    РСТ
  • мод. AQ-PH/ORP100
  • 2 2 0 2 2 2 0 2
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • AQ-PH/ORP100
  • AQ-EC-B100
  • AQPH/ORP100
  • AQ-ECB100
  • 32 32 30 2 2 1 0 1

    Стоимость поверки Анализаторы жидкости лабораторные (AQUA-LAB)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Анализаторы оснащены встроенным программным обеспечением. Основные функции программного обеспечения - обработка сигналов от первичного измерительного преобразователя, пересчет их в результат измерений в выбранных единицах измерений в соответствии с выбранным режимом, отображение результатов на пользовательском интерфейсе, передача и хранение результатов измерений.

    Конструкция анализаторов исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

    Идентификация версии встроенного программного обеспечения не предусмотрена.

    ПО учтено при нормировании метрологических характеристик

    Влияние анализаторов.

    защиты программного обеспечения от непреднамеренного и

    Уровень

    преднамеренного изменения «высокий» в соответствии с Р 50.2.077-2014.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе «Анализаторы жидкости лабораторные AQUA-LAB. Руководство по эксплуатации», глава «Проведение измерений».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 9 февраля 2022 г. № 324 «Об утверждении Государственной поверочной схемы для средств измерений показателя рН активности ионов водорода в водных растворах»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2771 «Об утверждении Государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

    ГОСТ 8.450-81 «ГСИ. Шкала окислительных потенциалов водных растворов».

    Правообладатель

    ShangHai GL Environmental Technology Co., Ltd, КНР

    Адрес: #4, No.188 of Changhua Road, Minhang District, Shanghai, China Тел: +86 21 64897786

    E-mail: darion@glenvironment.com

    Web-сайт: http://www.glenvironment.com

    Изготовитель

    ShangHai GL Environmental Technology Co., Ltd, КНР
    Адрес: #4, No.188 of Changhua Road, Minhang District, Shanghai, China Тел: +86 21 64897786
    E-mail: darion@glenvironment.com
    Web-сайт: http://www.glenvironment.com

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
    Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
    E-mail: office@vniims.ru
    Web-сайт: www.vniims.ru

    Правообладатель

    ShangHai GL Environmental Technology Co., Ltd, КНР
    Адрес: #4, No.188 of Changhua Road, Minhang District, Shanghai, China Тел: +86 21 64897786
    E-mail: darion@glenvironment.com
    Web-сайт: http://www.glenvironment.com

    Принцип действия анализаторов заключается в регистрации электрического сигнала, поступающего с первичного измерительного преобразователя (датчика), преобразовании электрического сигнала в цифровой код или сигнал постоянного тока, соответствующий результату измерений, и индикации полученного результата.

    Анализаторы представляют собой настольные приборы непрерывного действия.

    Анализаторы выпускаются в двух моделях, имеющих различные технические и метрологические характеристики. Перечень моделей анализаторов, измеряемые параметры и конструктивные особенности представлены в таблице 1.

    В состав анализаторов входят:

    • - контрольно-измерительное устройство, оснащенное дисплеем, клавишами управления и разъемами для подключения измерительных датчиков и соединительных проводов. К контрольно-измерительному устройству, в зависимости от модели анализатора, предусмотрено одновременное подключение одного или двух измерительных датчиков;

    • - первичный измерительный преобразователь (далее - датчик, электрод).

    Анализаторы могут оснащаться комбинированными     рН-электродами,

    кондуктометрическими датчиками, датчиком температуры. В датчиках предусмотрена возможность термокомпенсации.

    Общий вид анализаторов представлен на рисунках 1-2.

    На лицевой панели контрольно-измерительного устройства нанесено обозначение типа анализаторов «AQUA-LAB» и наименование модели. На корпусе контрольно-измерительного устройства расположена маркировочная табличка, которая содержит информацию о серийном номере, состоящем из латинских букв и арабских цифр. Маркировочная табличка может содержать штрих-код или QR-код с информацией о серийном номере.

    Информация на маркировочную табличку на корпусе контрольно-измерительного устройства наносится типографским способом. Пример маркировочной таблички контрольно-измерительного устройства приведен на рисунке 3.

    Серийный номер, однозначно идентифицирующий экземпляр присваивается по номеру контрольно-измерительного устройства и маркировочной табличке.

    средства измерений, указывается на его

    Внешний вид. Анализаторы жидкости лабораторные (AQUA-LAB), http://oei-analitika.ru

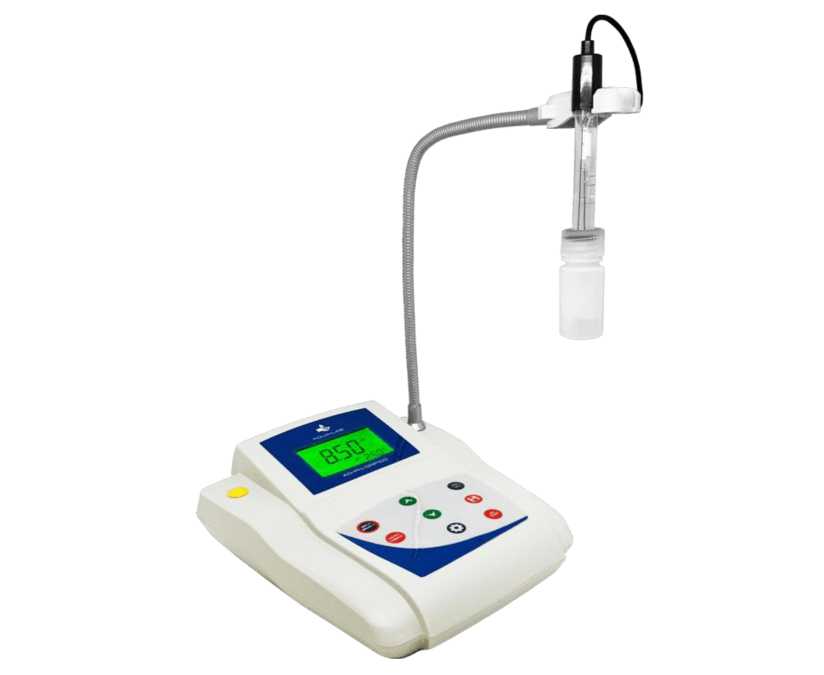

    Рисунок 1 - Общий вид анализаторов жидкости лабораторных AQUA-LAB

    Внешний вид. Анализаторы жидкости лабораторные (AQUA-LAB), http://oei-analitika.ru

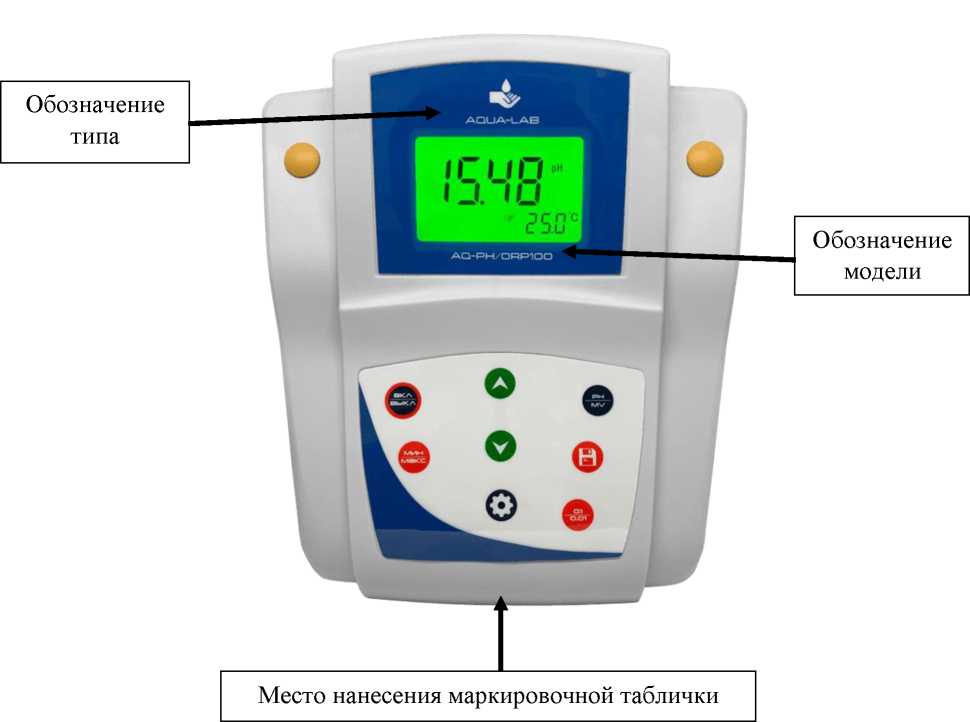

    Рисунок 2 - Общий вид лицевой панели анализаторов жидкости лабораторных AQUA-LAB

    Внешний вид. Анализаторы жидкости лабораторные (AQUA-LAB), http://oei-analitika.ru

    Рисунок 3 - Пример маркировочной таблички контрольно-измерительного устройства с указанием серийного номера и QR-кода. QR-код может отсутствовать

    Пломбирование анализаторов изготовителем не предусмотрено. Нанесение знака поверки на анализаторы не предусмотрено.

    Таблица 1

    - Перечень моделей и измеряемые параметры

    Модель

    Подключаемые электроды, датчики

    Измеряемые физические величины

    AQ-

    PH/OR

    P100

    рH электрод AQ-PH-EL1

    рН, автоматическая термокомпенсация

    рH электрод AQ-PH-EL1-

    100

    рН, автоматическая термокомпенсация

    рН-электрод AQ-EL1-

    FOOD2

    рН, автоматическая термокомпенсация

    рН-электрод AQ-EL1-

    FOOD1

    рН, автоматическая термокомпенсация

    датчик ОВП AQ-ORP-EL1

    Окислительно-восстановительный потенциал (ОВП), автоматическая термокомпенсация

    датчик температуры AQ-

    TEMP-EL1

    Температура

    AQ-EC-

    B100

    кондуктометрический датчик AQ-EC10-EL1

    Удельная электрическая проводимость (УЭП), автоматическая термокомпенсация

    кондуктометрический

    датчик AQ-EC1-EL1

    Удельная электрическая проводимость (УЭП), автоматическая термокомпенсация

    кондуктометрический

    датчик AQ-EC0.1-EL1

    Удельная электрическая проводимость (УЭП), автоматическая термокомпенсация

    датчик температуры AQ-

    TEMP-EL1

    Температура


    Таблица 6 - Комплектность

    Наименование

    Обозначение

    Количество

    Анализатор жидкости лабораторный AQUA-LAB

    модель AQ-PH/ORP100

    1 шт., модель в

    соответствии с заказом

    модель AQ-EC-B100

    Датчик (электрод)

    рН электроды AQ-PH-EL1,

    AQ-PH-EL1-100, AQ-EL1-FOOD2, AQ-EL1-FOOD1;

    датчик ОВП AQ-ORP-EL1; датчик температуры AQ-TEMP-EL1; кондуктометрические датчики AQ-EC10-EL1, AQ-EC1-EL1, AQ-EC0.1-EL1

    модель и количество датчиков (электродов)в соответствии с заказом

    Комплект принадлежностей и ЗИП

    -

    по заказу

    Руководство по эксплуатации

    -

    1 экз.


    Метрологические характеристики анализаторов представлены в таблице 2, технические характеристики представлены в таблице 3, условия эксплуатации представлены в таблице 4, параметры надежности представлены в таблице 5.

    Метрологические характеристики обусловлены моделью и составом анализаторов.

    Таблица 2 - Метрологические характеристики анализаторов

    Наименование характеристики

    Значение

    Диапазон измерений рН, модель AQ-PH/ORP100, рН

    от 0 до 14

    Пределы допускаемой абсолютной погрешности измерений рН, модель AQ-PH/ORP100, рН

    ±0,03

    Диапазон     измерений     окислительно-восстановительного

    потенциала (ОВП), модель AQ-PH/ORP100, мВ

    от -135 до +1280

    Пределы допускаемой абсолютной погрешности измерений окислительно-восстановительного потенциала (ОВП), модель AQ-PH/ORP100, мВ

    ±6

    Диапазон измерений удельной электрической проводимости (УЭП), модель AQ-EC-B100, См/м

    • - кондуктометрический gатчикAQ-EC10-EL1

    • - кондуктометрический датчик AQ-EC1-EL1

    • - кондуктометрический датчик AQ-EC0.1-EL1

    от 2^10-1 до 2 от 1^10-2 до 2^10-1 от 0,5^10-5 до 2 •IO-2

    Пределы допускаемой приведенной к верхнему значению диапазона измерений погрешности измерений УЭП, модель AQ-EC-B100, %

    ±2

    Диапазон измерений температуры, модель AQ-PH/ORP100, °C - датчик температуры AQ-TEMP-EL1

    от 0 до 100

    Диапазон измерений температуры, модель AQ-EC-B100, °C - датчик температуры AQ-TEMP-EL1

    от 0 до 50

    Пределы допускаемой абсолютной погрешности измерений температуры, °C

    ±1,0

    Таблица 3 - Технические

    Наименование характеристики

    Значение

    Диапазон автоматической термокомпенсации, °C

    - модель AQ-EC-B100

    от 0 до 50

    - модель AQ-PH/ORP100

    от 0 до 80

    Диапазон показаний ЭДС, модель AQ-PH/ORP100, мВ

    от -2000 до +2000

    Параметры электрического питания: - напряжение переменного тока, В

    220±22

    - частота, Гц

    50±1

    Масса, кг не более:

    - модель AQ-EC-B100

    1,7

    - модель AQ-PH/ORP100

    1,2

    Габаритные размеры (длина^ширина^высота), мм, не более: - модель AQ-EC-B100

    220x200x80

    - модель AQ-PH/ORP100

    230x200x60

    Таблица 4 - Показатели надежности

    Наименование характеристики

    Значение

    Средняя наработка до отказа, ч

    43 800

    Средний срок службы, лет

    5

    Таблица 5 - Условия

    Наименование характеристики

    Значение

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность воздуха, %

    • - атмосферное давление, кПа

    от +15 до +35

    от 30 до 80 от 84 до 106,7
