Номер по Госреестру СИ: 94327-25
94327-25 Вольтметры
(URE 3)
Назначение средства измерений:
Вольтметры URE 3 предназначены для измерения напряжения постоянного тока, напряжения переменного тока (среднеквадратического значения, пикового значения (положительного, отрицательного, размаха)), частоты напряжения переменного тока.
Внешний вид.
Вольтметры

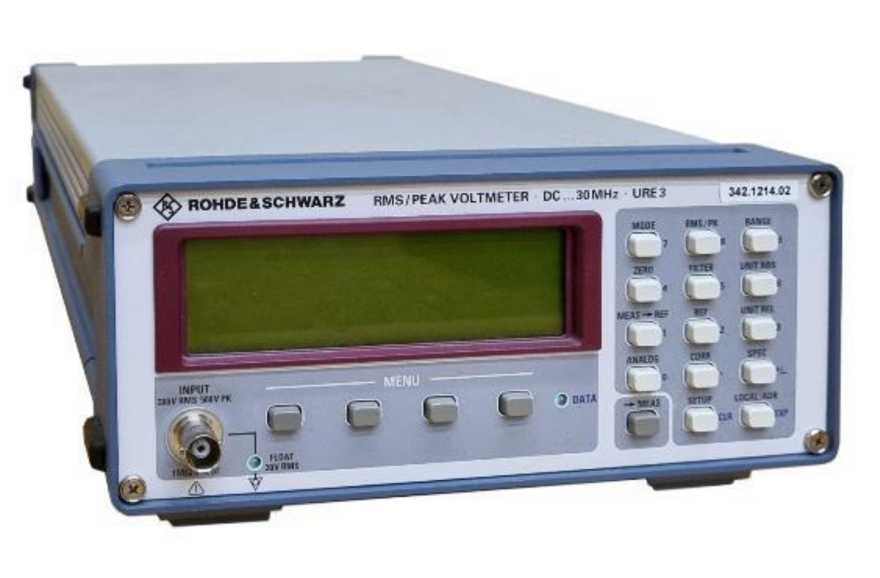

Рисунок № 1
Внешний вид.
Вольтметры

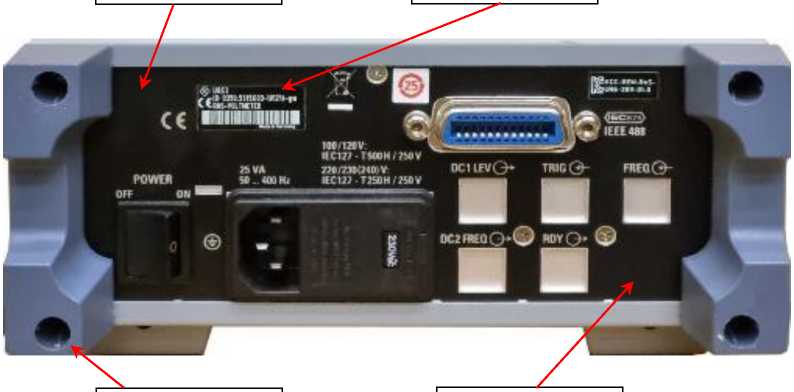

Рисунок № 2
Общие сведения
Дата публикации - 16.01.2025
Срок свидетельства -
Номер записи - 196114
ID в реестре СИ - 1422530
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Фирма "Rohde & Schwarz GmbH & Co"
Страна - ГЕРМАНИЯ
Населенный пункт -
