Конструктивно комплексы представляют собой блочно-модульную конструкцию с установленными функциональными модулями, которые объединяются по общей шине.

Состав функциональных модулей является переменным и определяется исходя из поставленной измерительной задачи.

Комплексы имеют следующие модификации, которые отличаются друг от друга:

• 1) по условиям эксплуатации:

• -  MIC-1155  (БЛИЖ.422213.155.001)  - климатическое исполнение УХЛ2

для эксплуатации под навесом или в помещениях (объемах), где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха;

• - MIC-1155 (БЛИЖ.422213.155.001-300) - климатическое исполнение УХЛ3 для эксплуатации в закрытых помещениях (объемах) с естественной вентиляцией без искусственно регулируемых климатических условий;

• - MIC-1155-200 (БЛИЖ.422213.155.001-200) - климатическое исполнение УХЛ4 для эксплуатации в помещениях (объемах) с искусственно регулируемыми климатическими условиями;

• 2) по типу входных разъемов функциональных модулей:

• -  с индивидуальными входными разъемами, позволяющими подключаться к измерительным каналам одного модуля;

• -   с групповыми входными разъемами, позволяющими подключаться к измерительным каналам сразу двух модулей (один разъем на два модуля);

• 3) по типу корпуса:

• - стоечное (стендовое) исполнения (MIC-1155 (БЛИЖ.422213.155.001) и MIC-1155 (БЛИЖ.422213.155.001-300));

• - настольное исполнение (модификация MIC-1155-200 (БЛИЖ.422213.155.001-200)).

Комплексы исполнений УХЛ4 и УХЛ3 изготавливаются с индивидуальными входными разъемами.

Комплексы исполнения УХЛ2 изготавливаются с групповыми входными разъемами.

В состав комплексов могут входить функциональные модули типа MS в количестве:

• - от 1 до 8 шт. для стоечного (стендового) исполнения;

• - от 1 до 4-х шт. для настольного исполнения.

По условиям эксплуатации комплексы устойчивы к электромагнитным помехам промышленных зон согласно ГОСТ 30804.6.2-2013 (IEC 61000-6-2:2005).

основан на преобразовании аналоговых электрических сигналов, поступающих с первичных измерительных преобразователей (ПИП), в цифровой код и дальнейшей их программной обработке с целью получения значений измеряемых величин и представления их на мониторах оператора в виде таблиц и графиков. Работой модулей управляет встроенный контроллер, обеспечивающий также обмен информацией с управляющей ПЭВМ посредством цифровых интерфейсов.

Общий вид комплексов представлен на рисунках 1, 2 и 3.

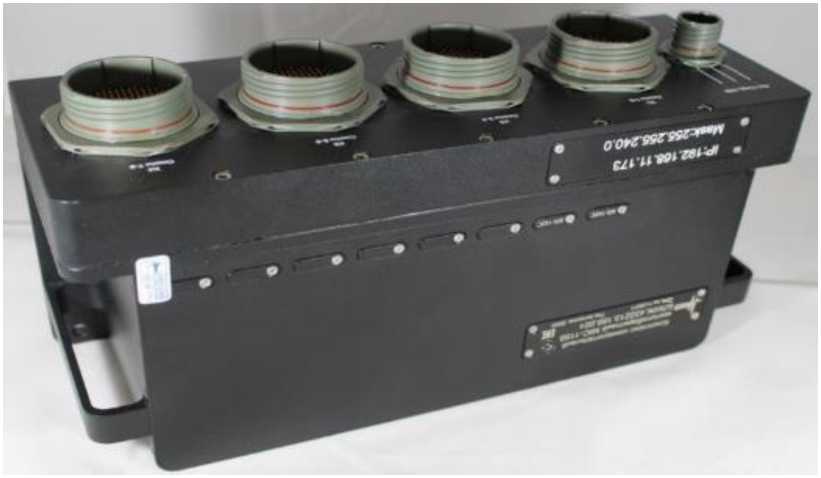

Рисунок 1 - Общий вид комплекса MIC-1155, климатическое исполнение УХЛ2, с групповыми входными разъемами функциональных модулей, стоечное (стендовое) исполнение MIC-1155 (БЛИЖ.422213.155.001)

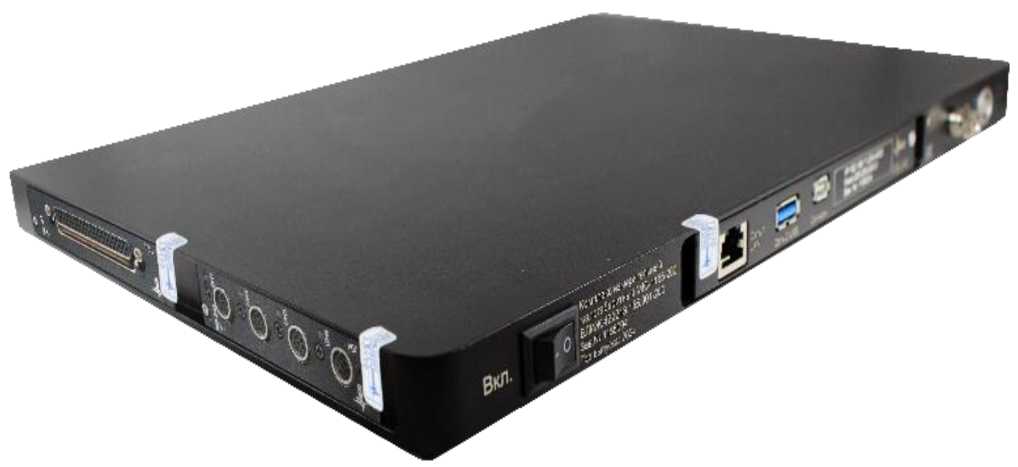

Рисунок 2 - Общий вид комплекса MIC-1155-200 (настольное исполнение), климатическое исполнение УХЛ4, с индивидуальными входными разъемами функциональных модулей (БЛИЖ.422213.155.001-200)

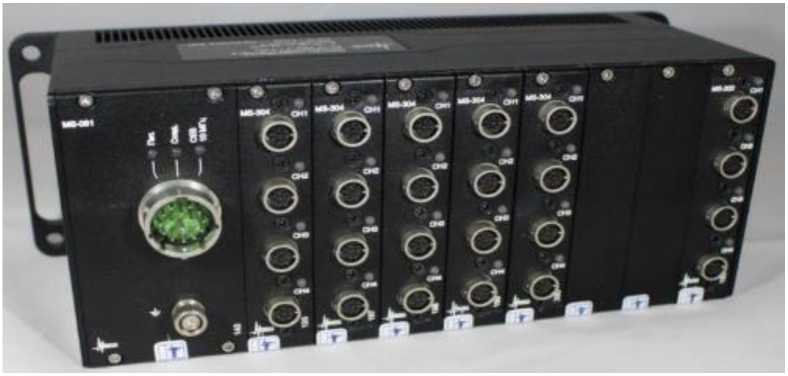

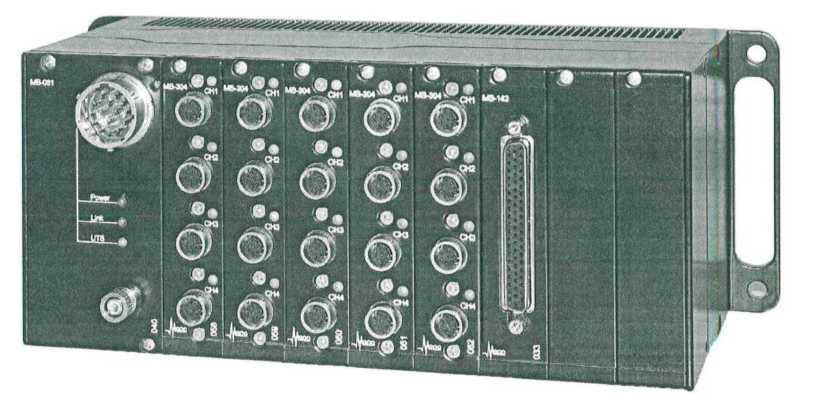

а) MIC-1155 (стоечное (стендовое)) исполнение с индивидуальными входными разъемами функциональных (в составе 4-х канальные модули)

б) MIC-1155 (стоечное (стендовое)) исполнение

с индивидуальными входными разъемами функциональных модулей (в составе модули с 4-мя входными разъемами (4-х канальные) и одним входным разъемом (16-ти канальный))

Рисунок 3 (а, б) - Общий вид комплексов MIC-1155, климатическое исполнение УХЛ3 с индивидуальными входными разъемами функциональных модулей

(БЛИЖ.422213.155.001-300)

Нанесение знака поверки на корпус комплексов не предусмотрено.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом лазерной гравировки или непосредственно на тыльную либо верхнюю сторону корпуса, или на информационную табличку, изготавливаемую из алюминиевой пластины и закреплённую на тех же местах корпуса.

Места нанесения знака утверждения типа и заводского номера на комплексы исполнений УХЛ2 и УХЛ3 представлены на рисунке 4(а), УХЛ4 на рисунке 4(б) соответственно.

Зяводскоп номер

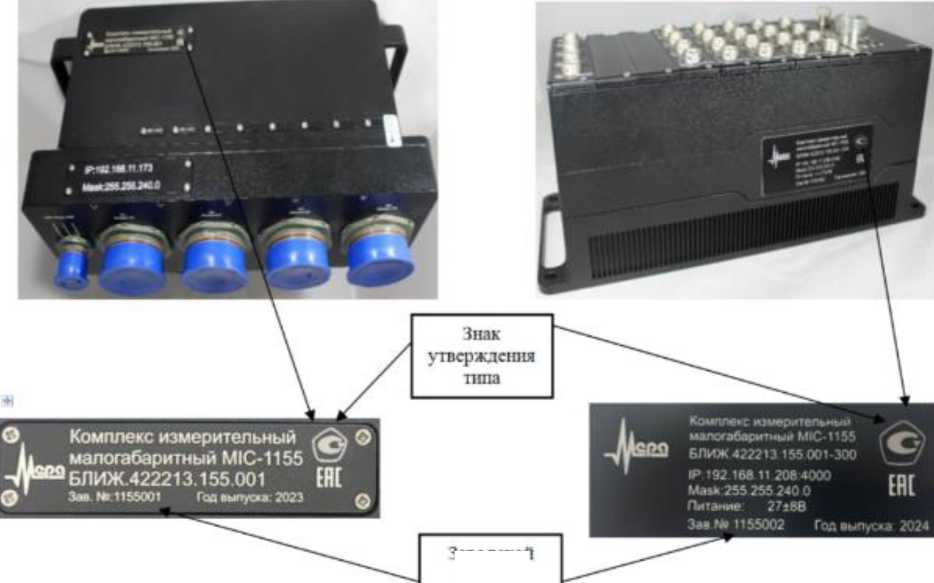

а) MIC-1155 (стоечное (стендовое) исполнение),

УХЛ2 (БЛИЖ.422213.155.001) слева,

УХЛ3 (БЛИЖ.422213.155.001-300) справа

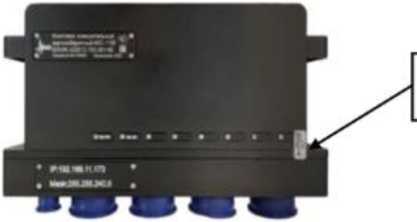

Заводской номер

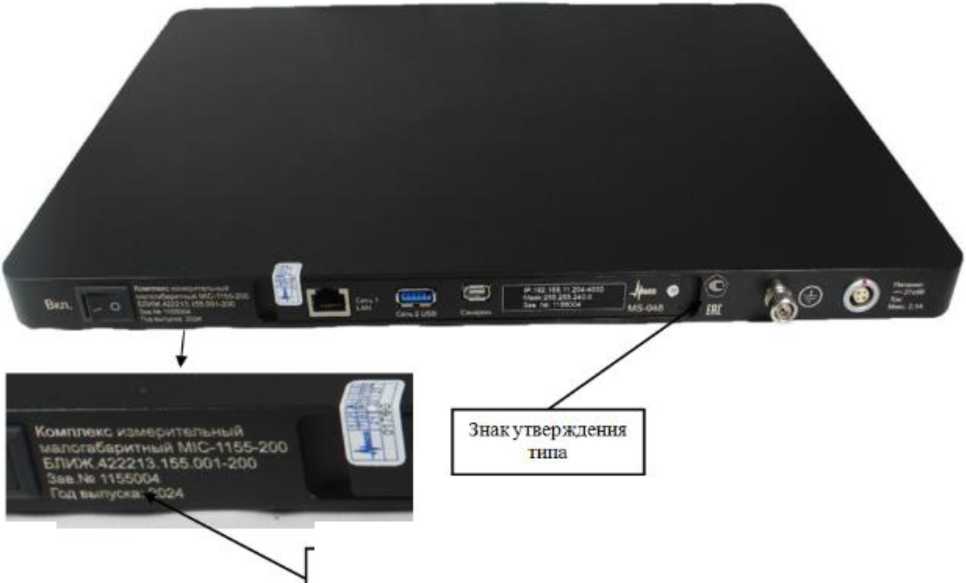

б) MIC-1155-200 УХЛ3 (БЛИЖ.422213.155.001-200) (настольное исполнение)

Рисунок 4 (а, б) - Места нанесения знака утверждения типа и заводского номера на комплексы исполнений УХЛ2 (БЛИЖ.422213.155.001), УХЛ3 (БЛИЖ.422213.155.001-300) и УХЛ-4 (БЛИЖ.422213.155.001-200)

С целью предотвращения несанкционированного доступа к функциональным узлам средства измерений осуществляется пломбирование комплексов бумажными наклейками:

• - для исполнения УХЛ2 на стыке корпуса и съемной крышки комплекса, а также на один из винтов крепления крышки отсека, расположенного на нижней стороне комплекса;

• - для исполнений УХЛ3 и УХЛ4 на стыке корпуса комплекса и передних панелей функциональных модулей.

Варианты установки пломбировочных наклеек комплексов исполнений УХЛ2, УХЛ3 и УХЛ4 представлены на рисунках 5, 6 и 7 соответственно.

Рисунок 5 - Варианты установки пломбировочных наклеек на комплекс MIC-1155

исполнения УХЛ2 (БЛИЖ.422213.155.001)

Наклейка-пломба

9

Наклейка-аюмба

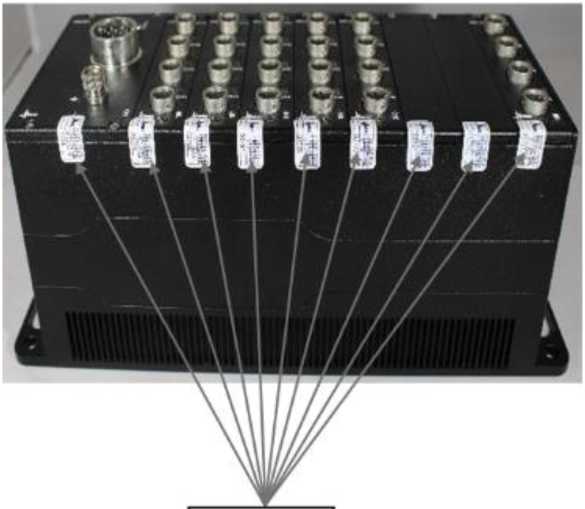

Рисунок 6 - Варианты установки пломбировочных наклеек на комплекс MIC-1155

исполнения УХЛ3 (БЛИЖ.422213.155.001-300)

Иакленка-аюмба

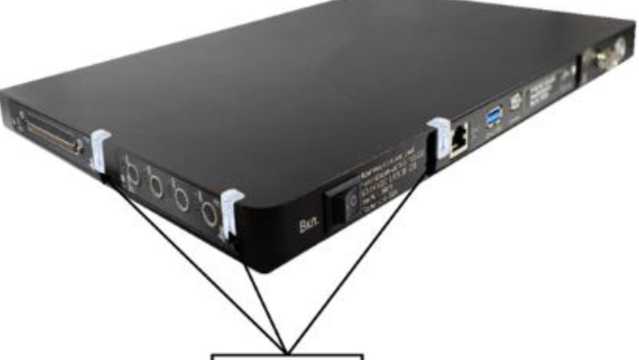

Рисунок 7 - Варианты установки пломбировочных наклеек на комплекс MIC-1155-200 исполнения УХЛ4 (БЛИЖ.422213.155.001-200)

Таблица 6 - Комплектность

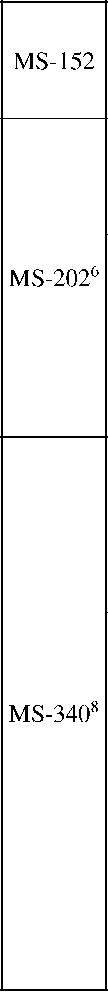

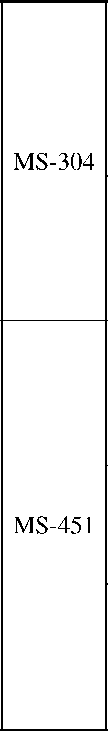

Таблица 2 - Метрологические характеристики комплексов в режиме измерений

Частота периодического

сигнала

Примечания:

• 1 - Пределы допускаемой приведенной погрешности измерений нормируются к диапазону измерений.

• 2 - Дополнительная погрешность вызвана изменением температуры окружающей среды в пределах рабочих условий эксплуатации.

• 3 - На частоте дискретизации 100 Гц.

• 4 - На частоте дискретизации 20 Гц.

• 5 - Режим измерений относительного сопротивления потенциометрических датчиков модуля MS-142 - опция (по согласованию с заказчиком).

• 6 - Модули MS-202 штатно имеют один диапазон измерений 10 В. Диапазон 1 В -опция (по согласованию с заказчиком).

• 7 - Частотные диапазоны модулей MS-202 и MS-340 до 48000 Гц при условии одного модуля в действующей конфигурации.

• 8 - Модули MS-340 штатно имеют два программно-переключаемых диапазона измерений 100 и 1000 мВ. Диапазон 10 мВ (опция), при этом (по согласованию с заказчиком) модули MS-340 могут выпускаться с программно-переключаемыми диапазонами измерений 100 и 1000 мВ или 10 и 100 мВ. Максимальное количество модулей типа MS-340, устанавливаемых в комплексе - 4 шт. при условии отсутствия модулей в других слотах.

• 9 - Погрешность измерений напряжения переменного тока на частоте 1000 Гц, на частотах дискретизации до 54000 Гц

• 10 - Погрешность измерений напряжения переменного тока на частоте 1000 Гц, на частотах дискретизации свыше 54000 до 108000 Гц

• 11 - Режимы работы MS-451 с встроенным нормализатором сигнала (без встроенного нормализатора сигнала) программно-переключаемые

* - ВПИ - верхний предел измерений

Таблица 3 - Метрологические характеристики комплексов в режиме воспроизведения напряжения и силы постоянного тока для питания тензодатчиков

Примечания:

• ¹ При изменении температуры окружающей среды в пределах рабочих условий эксплуатации на каждые 10 °C

• - ивоспр. - воспроизводимое напряжение, В;

• ^{- I} воспр. ^- воспроизводимая сила тока, А;

- Rн - сопротивление нагрузки, Ом.

Таблица 4 - Неравномерность АЧХ каналов измерения напряжения переменного тока комплексов

Таблица 5 - Технические характеристики
