Номер по Госреестру СИ: 94363-25
94363-25 Счетчики электрической энергии однофазные
(СИГМЕРА-101)
Назначение средства измерений:
Счетчики электрической энергии однофазные СИГМЕРА-101 (далее - счетчики) предназначены для многотарифного измерения активной и реактивной электрической энергии прямого и обратного направлений, частоты, напряжения, в однофазных двухпроводных электрических сетях переменного напряжением 230 В.
силы переменного тока тока частотой 50 Гц и

Внешний вид.
Счетчики электрической энергии однофазные
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее - ПО) счетчика состоит из встроенного в микроконтроллер ПО. ПО разделено на метрологически значимую и метрологически незначимую (интерфейсную) части, которые объедены в единый файл.
ПО может быть проверено, установлено или переустановлено только на предприятии-изготовителе.
Защита ПО от чтения и записи реализуется программированием регистров памяти, предотвращающих доступ к содержимому, установленного ПО.
Конструкция счетчика исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические характеристики счетчиков нормированы с учетом влияния метрологически значимой части ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО счетчиков приведены в таблице 1. Наименование встроенного ПО прописано в руководстве по эксплуатации на счетчики.
Таблица 1 -
данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Сигмера-101 |
|
Номер версии (идентификационный номер ПО), не ниже |
1.х.х |
|
Цифровой идентификатор ПО |
- |
|
Примечание - Номер версии встроенного ПО состоит из двух частей:
| |
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. 15)
Принцип действия счетчиков основан на преобразовании
электрических сигналов от датчиков тока и напряжения переменного тока из аналоговой формы в цифровую с последующим расчетом и обработкой данных с помощью микроконтроллера. Микроконтроллер выполняет расчет мгновенных и усредненных значений параметров сети, производит подсчет количества активной и реактивной электроэнергии с учетом тарификатора, вычисление показателей качества электрической энергии (далее - ПКЭ), анализ и формирование событий, формирование профилей мощности и архивов показаний на начало периодов и сохранение всей информации в энергонезависимой памяти. Измеренные и накопленные данные и события могут быть просмотрены на жидкокристаллическом индикаторе (далее - ЖКИ), а также переданы на верхний уровень управления по интерфейсам связи.
Чтение измеряемых параметров со счетчиков возможно по интерфейсу связи RS-485. Передача данных осуществляется по протоколу СПОДЭС.
Счетчики выполнены в пластиковом корпусе, не поддерживающем горение. Конструктивно счетчики состоят из корпуса с крышками, клеммной колодки и установленными внутри печатными платами с радиоэлементами. Счетчики имеют светодиодный индикатор функционирования с программируемыми функциями, являющийся одновременно индикатором импульсов учета электроэнергии. Счетчики имеют возможность крепления на DIN-рейку и на плоскую поверхность.
Счетчики по способу подключения к электросети являются счетчиками непосредственного включения по току. Схема включения счетчика - однофазная двухпроводная.
Счетчики обеспечивают измерение и расчет параметров:
-
- учтенная активная, реактивная энергия прямого и обратного направлений;
-
- значения фазного тока и тока нейтрали;
-
- значения фазного напряжения;
-
- частота питающей сети;
-
- соотношение реактивной и активной электрической мощности (коэффициент реактивной мощности tgф) (контрольный, метрологически ненормированный параметр);
-
- расчет разности фазного тока и тока нейтрали (небаланс токов);
-
- текущие время и дата;
-
- температуру внутри корпуса (контрольный, метрологически ненормированный параметр);
-
- ПКЭ:
-
- продолжительность положительного и отрицательного отклонения напряжения за расчетный период (методом подсчета событий);
-
- количество перенапряжений за расчетный период (методом подсчета событий).
Заводской номер наносится на маркировочную наклейку, расположенную на лицевой панели счетчика, любым технологическим способом в виде цифрового кода.

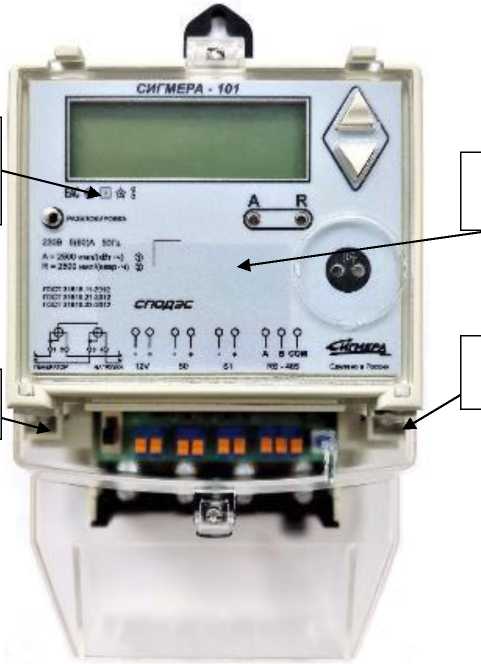

Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки) места пломбирования завода-изготовителя, места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - пломба со знаком поверки.
Пломба завода-изготовителя
Место нанесения знака утверждения типа
Место нанесения заводского номера
Пломба с нанесением знака поверки
Рисунок 1 - Общий вид счетчика с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
Таблица 32 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Счетчик электрической энергии однофазный |
СИГМЕРА-101 |
1 шт. |
|
Паспорт |
БКЛА.411152.001ПС |
1 экз. |
|
Руководство по эксплуатации1) |
БКЛА.411152.001РЭ |
1 экз. |
|
Программное обеспечение «Конфигуратор СИГМЕРА-101»2) |
- |
1 экз. |
| ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Тип включения цепей напряжения/тока |
Непосредственное |
|
Класс точности при измерении активной электрической энергии прямого и обратного направлений по ГОСТ 31819.21-2012 |
1 |
|
Класс точности при измерении реактивной электрической энергии прямого и обратного направлений по ГОСТ 31819.23-2012 |
2 |
|
Стартовый ток, А, не менее:
|
0,004-/б 0,005^1б |
|
Номинальное напряжение t/ном, В |
230 |
|
Базовый ток, 1б, А |
5 |
|
Максимальный ток /макс, А |
60 |
|
Номинальное значение частоты сети /ном, Гц |
50 |
|
Постоянная счетчика в режиме телеметрии и поверки, имп./(кВт-ч) [имп./(квар-ч)] |
2500 |
|
Диапазон измерений напряжения переменного тока, В |
от 0,8^ином до 1,2^ ином |
|
Пределы допускаемой относительной основной погрешности измерений напряжения переменного тока, % |
±0,5 |
|
Диапазон измерений силы переменного тока, А |
0,05•/б до /макс |
|
Пределы допускаемой относительной основной погрешности измерений силы переменного тока, % |
±0,1 |
|
Диапазон измерений разности между током фазы и током нейтрали (небаланс токов), А |
от 0,1 5^ /б до /макс |
|
Пределы допускаемой относительной погрешности измерений разности между током фазы и током нейтрали (небаланс токов), % |
±0,1 |
|
Диапазон измерений частоты переменного тока, Гц |
от 42,5 до 57,5 |
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц |
±0,05 |
|
Наименование характеристики |
Значение |
|
Значение точности хода часов, с/сутки |
±5,0 |
|
Нормальные условия измерений:
|
от +15 до +25 до 75 |
Таблица 3 - Пределы допускаемой относительной основной погрешности измерений активной электрической энергии прямого и обратного направлений
|
Значение тока, А |
Коэффициент мощности cosф |
Пределы допускаемой относительной основной погрешности, %, для счетчиков класса точности 1 |
|
0,05^1б < 1 < 0,10^/б |
1,0 |
±1,5 |
|
0,10^/б < 1 < 1макс |
1,0 |
±1,0 |
|
0,10^1б < 1 < 0,20^1б |
0,5 (при индуктивной нагрузке) |
±1,5 |
|
0,8 (при емкостной нагрузке) | ||
|
0,20 1б < 1 < 1макс |
0,5 (при индуктивной нагрузке) |
±1,0 |
|
0,8 (при емкостной нагрузке) |
Таблица 4 - Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии прямого и обратного направлений
|
Значение тока, А |
Коэффициент sinф (при индуктивной или емкостной нагрузке) |
Пределы допускаемой относительной основной погрешности, %, для счетчиков класса точности 2 |
|
0,05-/б < I < 0,10 •Id |
1,00 |
±2,5 |
|
0,10 •Id < I < 1макс |
±2,0 | |
|
0,10 •/б < I < 020^1б |
0,50 (при индуктивной нагрузке) |
±2,5 |
|
0,20^1б < I < 1макс |
±2,0 | |
|
0,20^1б < I < 1макс |
0,25 (при емкостной нагрузке) |
±2,5 |
Таблица 5 - Средний температурный коэффициент при измерении активной электрической
|
Значение тока, А |
Коэффициент мощности cosф |
Средний температурный коэффициент, %/К, для счетчиков класса точности 1 |
|
0,1 •/б < I < 1макс |
1,0 |
0,05 |
|
0,2 •/б < I < 1макс |
0,5 (при индуктивной нагрузке) |
0,07 |
Таблица 6 - Средний температурный коэффициент при измерении реактивной электрической энергии
|
Значение тока, А |
Коэффициент sinф (при индуктивной или емкостной нагрузке) |
Средний температурный коэффициент, %/К, для счетчиков класса точности 2 |
|
0,1 •/б < I < 1макс |
1,0 |
0,10 |
|
0,2'/б < I < 1макс |
0,5 |
0,15 |
|
Значение тока, А |
Коэффициент мощности cosф |
Пределы допускаемой относительной дополнительной погрешности, %, для счетчиков класса точности 1 |
|
0,05-/б < I 1макс |
1,0 |
±0,7 |
|
0,10'/б < I < /макс |
0,5 (при индуктивной нагрузке) |
±1,0 |
|
Примечание - Для диапазонов напряжения от минус 20 % до минус 10 % и от плюс 10 % до плюс 15 % пределы дополнительной погрешности при измерении активной электрической энергии могут в три раза превышать пределы, приведенные в таблице. При напряжении ниже 0.8^ ином погрешность счетчика может меняться в пределах от плюс 10 % до минус 100 %. | ||
Таблица 8 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии, вызываемой изменением напряжения электропитания
|
Значение тока, А |
Коэффициент sin9 (при индуктивной или емкостной нагрузке) |
Пределы допускаемой дополнительной погрешности, %, для счетчиков класса точности 2 |
|
0,05-/б I /макс |
1,0 |
±1,0 |
|
0,10-1б < I < /макс |
0,5 |
±1,5 |
|
Примечание - Для диапазонов напряжения от минус 20 % до минус 10 % и от плюс 10 % до плюс 15 % пределы дополнительной погрешности при измерении активной электрической энергии могут в три раза превышать пределы, приведенные в таблице. При напряжении ниже 0.8^ ином погрешность счетчика может меняться в пределах от плюс 10 % до минус 100 %. | ||
Таблица 9 - Пределы допускаемой относительной дополнительной погрешности измерений активной энергии при изменении частоты электропитания
|
Значение тока, А |
Коэффициент мощности cosф |
Пределы допускаемой относительной дополнительной погрешности, %, для счетчиков класса точности 1 |
|
0,05'/б < I < /макс |
1,0 |
±0,5 |
|
0,10-/б < I < /макс |
0,5 (при индуктивной нагрузке) |
±0,7 |
Таблица 10 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной энергии при изменении частоты электропитания
|
Значение тока, А |
Коэффициент sin9 (при индуктивной или емкостной нагрузке) |
Пределы допускаемой относительной дополнительной погрешности, %, для счетчиков класса точности 2 |
|
0,05'/б < I < /макс |
1,0 |
±2,5 |
|
0,10'/б < I < /макс |
0,5 |
Таблица 11 - Пределы допускаемой относительной дополнительной погрешности
при измерении активной электрической энергии, напряжения и силы переменного тока, вызываемой гармониками в цепях напряжения и тока
|
Значение тока, А |
Коэффициент мощности COSф |
Пределы допускаемой относительной дополнительной погрешности, % |
|
0,5'/макс |
1,0 |
±0,8 |
|
Значение тока, А |
Коэффициент мощности COSф |
Пределы допускаемой относительной дополнительной погрешности, % |
|
1макс/^2 |
1,0 |
±3,0 |
Таблица 13 - Пределы допускаемой относительной дополнительной погрешности при измерении реактивной электрической энергии, вызываемой постоянной составляющей в цепи тока
|
Значение тока, А |
Коэффициент sinф |
Пределы допускаемой относительной дополнительной погрешности, %, |
|
1макс/^2 |
1,0 |
±6,0 |
Таблица 14 - Пределы допускаемой относительной дополнительной погрешности при измерении активной электрической энергии, напряжения и силы переменного тока, вызываемой нечетными гармониками в цепи тока
|
Значение тока, А |
Коэффициент мощности COSф |
Пределы допускаемой относительной дополнительной погрешности, % |
|
0,5^/б |
1,0 |
±3,0 |
Таблица 15 - Пределы допускаемой относительной дополнительной погрешности при измерении активной электрической энергии, напряжения и силы переменного тока, вызываемой субгармониками в цепи тока
|
Значение тока, А |
Коэффициент мощности COSф |
Пределы допускаемой относительной дополнительной погрешности, % |
|
0,5^/б |
1,0 |
±3,0 |
Таблица 16 - Пределы допускаемой относительной дополнительной погрешности при измерении активной электрической энергии, напряжения и силы переменного тока, вызываемой постоянной магнитной индукцией внешнего происхождения
|
Значение тока, А |
Коэффициент мощности COSф |
Пределы допускаемой относительной дополнительной погрешности, % |
|
1б |
1,0 |
±2,0 |
Таблица 17 - Пределы допускаемой относительной дополнительной погрешности при измерении реактивной электрической энергии, вызываемой постоянной магнитной индукцией внешнего происхождения
|
Значение тока, А |
Коэффициент sinф |
Пределы допускаемой относительной дополнительной погрешности, % |
|
1б |
1,0 |
±3,0 |
|
Значение тока, А |
Коэффициент мощности COSф |
Пределы допускаемой относительной дополнительной погрешности, % |
|
1б |
1,0 |
±2,0 |
Таблица 19 - Пределы допускаемой относительной дополнительной погрешности при измерении реактивной электрической энергии, вызываемой магнитной индукцией внешнего происхождения 0,5 мТл
|
Значение тока, А |
Коэффициент sinф |
Пределы допускаемой относительной дополнительной погрешности, % |
|
1б |
1,0 |
±3,0 |
Таблица 20 - Пределы допускаемой относительной дополнительной погрешности
при измерении активной электрической энергии, вызываемое влиянием радиочастотных электромагнитных полей
|
Значение тока, А |
Коэффициент мощности COSф |
Пределы допускаемой относительной дополнительной погрешности, % |
|
1б |
1,0 |
±2,0 |
Таблица 21 - Пределы допускаемой относительной дополнительной погрешности при измерении реактивной электрической энергии, вызываемое влиянием радиочастотных электромагнитных полей
|
Значение тока, А |
Коэффициент sinф |
Пределы допускаемой относительной дополнительной погрешности, % |
|
1б |
1,0 |
±3,0 |
|
Таблица 22 - Пределы допускаемой относительной дополнительной погрешности при измерении активной электрической энергии, вызываемое влиянием кондуктивных помех | ||
|
Значение тока, А |
Коэффициент мощности COSф |
Пределы допускаемой относительной дополнительной погрешности, % |
|
1б |
1,0 |
±2,0 |
|
Таблица 23 - Пределы допускаемой относительной дополнительной погрешности при измерении реактивной электрической энергии, вызываемое влиянием кондуктивных помех | ||
|
Значение тока, А |
Коэффициент sinф |
Пределы допускаемой относительной дополнительной погрешности, % |
|
1б |
1,0 |
±3,0 |
|
Значение тока, А |
Коэффициент мощности COSф |
Пределы допускаемой относительной дополнительной погрешности, % |
|
1б |
1,0 |
±2,0 |
Таблица 25 - Пределы допускаемой относительной дополнительной погрешности при измерении реактивной электрической энергии, вызываемое влиянием наносекундными импульсными помехами
Пределы допускаемой относительной дополнительной погрешности,
1агревом счетчика, при измерении активной электрической энергии
|
Значение тока, А |
Коэффициент мощности cos9 (при индуктивной нагрузке) |
Пределы допускаемой относительной дополнительной погрешности, % |
|
1макс |
1,0 |
±0,7 |
|
1макс |
0,5 |
±1,0 |
Таблица 27 - Пределы допускаемой относительной дополнительной погрешности, вызываемой самонагревом счетчика, при измерении реактивной электрической энергии
|
Значение тока, А |
Коэффициент sin9 (при индуктивной нагрузке) |
Пределы допускаемой относительной дополнительной погрешности, % |
|
1макс |
1,0 |
±1,0 |
|
1макс |
0,5 |
±1,5 |
Таблица 28 - Пределы допускаемой относительной дополнительной погрешности, вызываемой перегрузкой входным током счетчика, при измерении активной электрической
|
Значение тока, А |
Коэффициент мощности C0S9 |
Пределы допускаемой относительной дополнительной погрешности, % |
|
1б |
1,0 |
±1,5 |
Таблица 29 - Пределы допускаемой относительной дополнительной погрешности, вызываемой перегрузкой входным током счетчика, при измерении реактивной
|
Значение тока, А |
Коэффициент sin9 |
Пределы допускаемой относительной дополнительной погрешности, % |
|
1б |
1,0 |
±1,5 |
Таблица 30 - Технические
|
Наименование характеристики |
Значение |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
80x225x132 |
|
Масса, кг, не более |
1,1 |
|
Рабочие условия измерений:
|
от -25 до +55 до 95 |
|
Параметры электрического питания, В: - рабочий диапазон напряжения переменного тока |
от 0,8^ ином до 1,15' ином |
|
Активная (полная) электрическая мощность, потребляемая цепью напряжения переменного тока (при номинальном напряжении, нормальной температуре и номинальной частоте), Вт (В •А), не более |
2 (10) |
|
Полная электрическая мощность, потребляемая цепью переменного тока (при номинальном токе), В^А, не более |
0,3 |
|
Количество тарифов, не менее |
4 |
Таблица 31 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
320000 |
|
Средний срок службы, лет |
35 |
