Принцип действия счётчиков основан на использовании сигнала измерительной информации, создаваемого взаимодействием движущейся электропроводящей жидкости (далее -жидкость) с удельной электропроводимостью от 1-10^-3 до 10 См/м с магнитным полем, зависящим от объемного расхода жидкости.

Конструктивно счётчики состоят из электромагнитного преобразователя расхода (ЭПР) и измерительно-вычислительного блока (далее - ИВБ).

В ЭПР, монтируемом в трубопровод с помощью фланцевого соединения, при помощи встроенных катушек индуктивности создаётся магнитное поле. Протекающая перпендикулярно магнитному полю жидкость индуцирует в жидкости электродвижущую силу (ЭДС). Наводимая ЭДС, пропорциональная скорости потока жидкости, снимается с измерительных электродов, контактирующих с жидкостью, и передается в ИВБ, осуществляющий преобразование, обработку, отображение и выдачу измерительной информации.

Электроды и присоединительные фланцы счетчиков выполняются из углеродистой стали, а в счетчиках, предназначенных для применения в пищевой промышленности, электроды и присоединительные фланцы выполняются из коррозионностойкого материала.

Внутренняя поверхность измерительного участка ЭПР футеруется фторопластом.

Счётчики выпускаются в следующих исполнениях:

• -   счетчики жидкости VA2301 с одним ЭПР и ИВБ (один канал измерения объёма и объёмного расхода жидкости);

• -   счётчики жидкости VA2302 с двумя ЭПР и ИВБ (два отдельных независимых канала измерений объёма и объёмного расхода жидкости).

В состав счётчиков могут опционально входить датчики давления и температуры. При этом счётчик выполняет функции преобразователя величины сопротивления в значение температуры и величины входного тока в значение избыточного давления.

Результаты измерений и данные о настройках счетчика считываются с жидкокристаллического индикатора (ЖКИ) или с монитора персонального компьютера (ПК), подключаемого через интерфейс к ИВБ.

Счётчики имеют встроенные часы реального времени, обеспечивающие определение и индикацию времени работы счётчика в режиме измерения объёма жидкости.

Счётчики обеспечивают выполнение следующих функций:

- измерение одного объёмного расхода и объёма жидкости (счётчики VA2301) или двух объёмных расходов и объёмов жидкости (счётчики VA2302), нарастающим итогом;

- измерение массового расхода и массы воды по одному каналу (счётчики VA2301) или по двум каналам (счётчики VA2302), нарастающим итогом, при наличии соответствующих датчиков температуры (пределы допускаемой относительной погрешности измерений массы и массового расхода жидкости не нормируются);

- отображение результатов измерений на ЖКИ;

- архивацию часовых и суточных результатов измерений в запоминающее устройство;

- индикацию времени работы счётчика в режиме измерения объёма жидкости;

- измерение и индикацию значений давления в двух трубопроводах при наличии соответствующих датчиков давления;

- измерение и индикацию значений температур теплоносителя при наличии соответствующих датчиков температур, значения температуры участвуют в определении массы протекающей в трубопроводе/трубопроводах);

- выдачу результатов измерений объёмного расхода и объёма жидкости в виде токового или цифрового выходных сигналов;

- преобразование измеренных величин (объёмный расход, температура, давление или постоянный ток) в выходной сигнал постоянного тока.

- индикацию текущих года, месяца, числа и времени с указанием часов, минут, секунд;

- архивацию нештатных ситуаций с указанием времени их возникновения и окончания в запоминающее устройство.

Индикация вышеперечисленных измеренных величин осуществляется на ЖКИ и на мониторе компьютера через интерфейс RS-232, RS-422 или RS-485.

Для переноса накопленных в памяти счетчиков статистических данных о результатах измерений и режимах работы счетчика в компьютер (при нецелесообразности проведения стационарной линии связи) применяется адаптер переноса данных AD2301 или AD2401 с интерфейсом RS232.

Структурная схема обозначения счетчиков при заказе:

Счетчик жидкости Х1 Х2-Х3-Х4/Х5-Х6-Х7-Х8-Х9/Х10-Х11-Х12-Х13

по ТУ 26.51.63-001-19911810-2024,

где Х1 - исполнение счетчика: VA2301 или VA2302;

Х2 - динамический диапазон: без индекса - (1 : 25); с индексом А - (1 : 50);

Х3 - исполнение ЭПР: 3 - ЕК1;

Х4 - условный проход DN ЭПР1 в соответствии с таблицей 1;

Х5 - условный проход DN ЭПР2 в соответствии с таблицей 1;

Х6 - рабочее давление, МПа: 1,6 или 2,5;

Х7 - наличие заземляющего электрода: 0 - нет, 1 - есть;

Х8 - материал электродов: 1 - AISI 316L; 2 - AISI 904L; 3 - Hastelloy C-4; 4 - титан; 5 -тантал; 6 - 12Х18Н10Т;

Х9 - материал фланцев ЭПР1: 1 - углеродистая сталь, 2 - коррозионностойкая сталь;

Х10 - материал фланцев ЭПР2: 1 - углеродистая сталь, 2 - коррозионностойкая сталь;

Х11 - выходные сигналы силы постоянного тока: 1 - от 0 до 5 мА, 2 - от 0 до 20 мА, 3 - от 4 до 20 мА;

Х12 - номинальная статическая характеристика (НСХ) термопреобразователя сопротивления (ТПС): 0 - ТПС отсутствуют; 1 - 100П (базовая), 2 - Pt100;

Х13 - вид интерфейса: 2 - RS-232, 4 - RS-422/RS-485.

Пример записи при заказе:

Счетчик жидкости VA2302-3-25/25-1,6-0-6-1/1-3-1-2

(Счетчик жидкости VA2302 с динамическим диапазоном 1 : 25, с двумя ЭПР исполнения ЕК1 DN25, на рабочее давление 1,6 МПа, без заземляющего электрода, с материалом электродов 12Х18Н10Т, с присоединительными фланцами из углеродистой стали, с выходными электрическими сигналами постоянного тока от 4 до 20 мА, с подключением ТПС с НСХ 100П, со стандартным последовательным интерфейсом RS-232 по ТУ 26.51.63-001-19911810-2024).

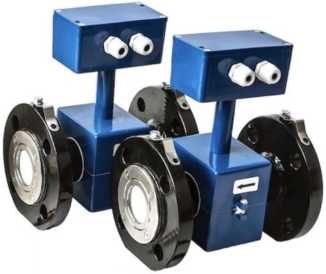

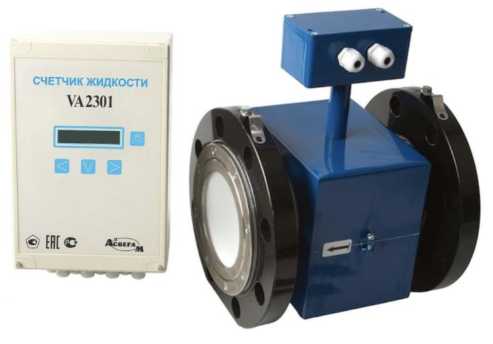

Общий вид приборов представлен на рисунке 1.

а) счетчик VA2301

Рисунок 1 - Общий вид счетчиков

СЧЕТЧИК жидкости VA2302

б) счетчик VA2302

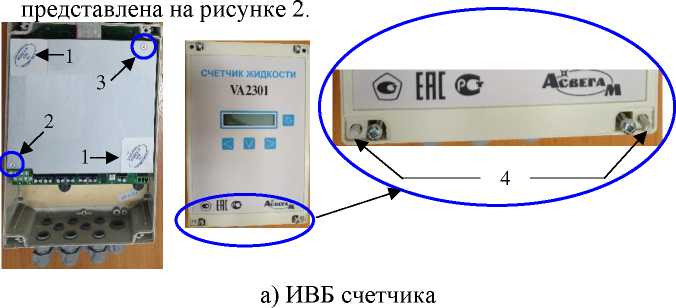

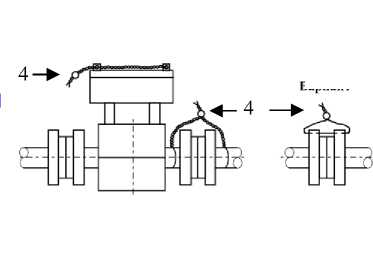

Защита от несанкционированного доступа опечатыванием. Схема пломбировки, предотвращающей

(1 - места установки пломб при выпуске счетчика из производства;

2 или 3- место нанесения знака поверки на корпус средства измерений; 4 - места установки пломб при вводе счетчика в эксплуатацию)

Рисунок 2 - Схема пломбировки счетчика для предотвращения несанкционированного доступа и место нанесения знака поверки на корпус средства измерений

Вариант

осуществляется механическим доступ к элементам конструкции,

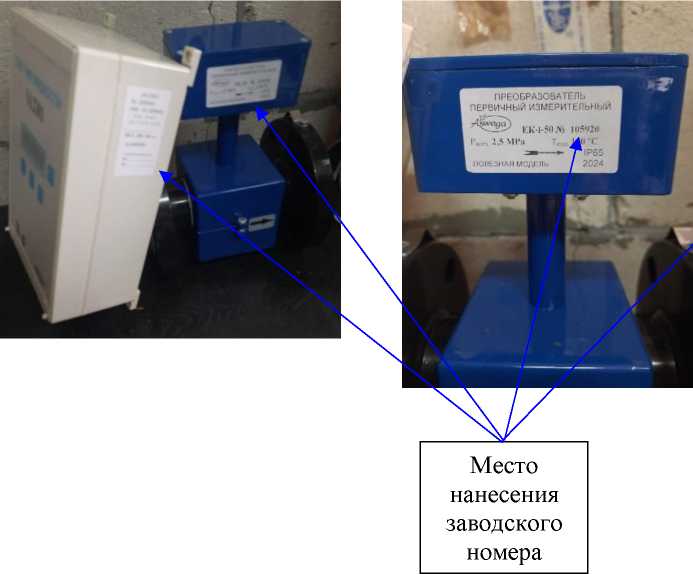

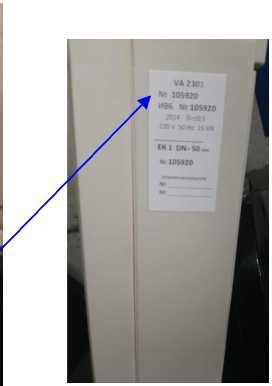

Заводской номер располагается в месте в соответствии с рисунком 3 в виде цифрового обозначения, состоящего из арабских цифр, наносится на шильдики методом струйной печати или лазерной гравировки, закрепляемые на ИВБ и ЭПР.

Рисунок 3 - Места нанесения заводского номера и знака утверждения типа средств измерений

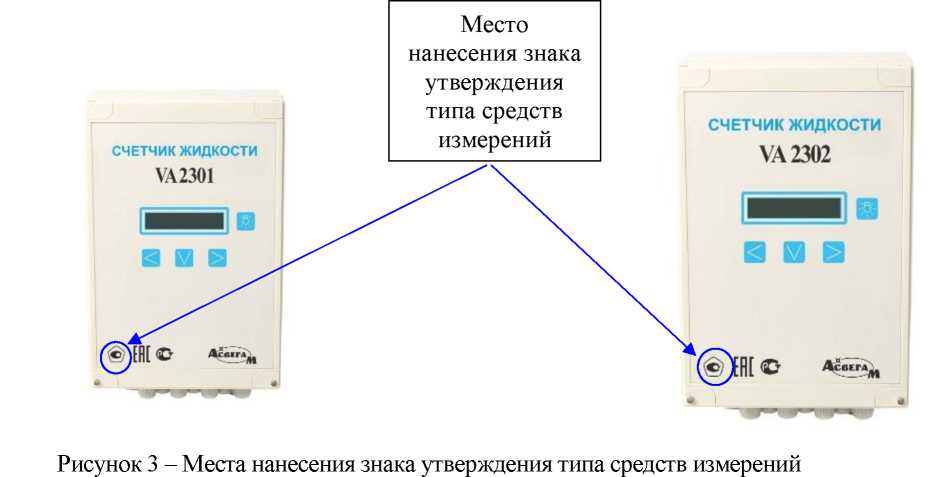

Знак утверждения типа средств измерений на корпус средства измерений наносится в соответствии с рисунком 4.

Знак поверки на корпус средства измерений наносится в соответствии с рисунком 2 (позиция 3).

в соответствии с таблицей 6

Таблица 6 - Комплектность

Таблица 3 - Метрологические характеристики

П Продолжение таблицы 3

Таблица 4 - Наибольший расход (Qhhug), габаритные размеры и масса ЭПР счетчиков в зависимости от DN ЭПР

Продолжение таблицы 4

Таблица 5 - Технические
