Номер по Госреестру СИ: 94349-25
94349-25 Логгеры данных
(RGK UDL)
Назначение средства измерений:
Логгеры данных RGK UDL (далее - логгеры) предназначены температуры и относительной влажности окружающей среды.
Внешний вид.
Логгеры данных
Рисунок № 1
Внешний вид.
Логгеры данных
Рисунок № 2
Общие сведения
Дата публикации - 21.01.2025
Срок свидетельства - 17.01.2030
Номер записи - 196150
ID в реестре СИ - 1422714
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года (для модификации UDL-11), 1 год (для модификации UDL-21)
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
UDL-21, UDL-11,
Производитель
Изготовитель - Zhengzhou Freshliance Electronics Corp., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 1245
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№80 от 2025.01.17 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Логгеры данных (RGK UDL)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Zhengzhou Freshliance Electronics Corp., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94349-25 17.01.2030 |
Логгеры данных, RGK UDL Zhengzhou Freshliance Electronics Corp., Ltd (КИТАЙ ) |
ОТ МП |
2 года (для модификации UDL-11), 1 год (для модификации UDL-21) |
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Кто поверяет Логгеры данных (RGK UDL)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "РАВНОВЕСИЕ" (RA.RU.312660) | 795 | 795 | 794 | 1 | 0 | 795 | 794 | 1 | ||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 450 | 450 | 450 | 0 | 0 | 450 | 450 | 0 |
Стоимость поверки Логгеры данных (RGK UDL)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) логгеров состоит из встроенного и внешнего ПО.
Встроенное ПО является метрологически значимым.
Внешнее ПО является метрологически незначимым.
Конструкция логгеров исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Метрологические характеристики логгеров нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО логгеров приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
V1.0.1200 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку логгеров любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 5 «Работа с прибором» руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
«Логгеры данных RGK UDL. Стандарт предприятия».
ПравообладательZhengzhou Freshliance Electronics Corp., Ltd, Китай
Адрес: F6, Bldg 7, Hengfeng Kechuang Center, Ruyun Road, Airport Economy Zone, Zhengzhou, China
Испытательный центр
ответственностью«РАВНОВЕСИЕ»
Общество с ограниченной (ООО «РАВНОВЕСИЕ»)
Адрес юридического лица: 117105, г. Москва, ш. Варшавское, д. 1, стр. 1-2, эт. 1, помещ. 1, оф. в005, к. 21
Адрес места осуществления деятельности: 117630, г. Москва, ш. Старокалужское, д. 62, эт. 1, помещ. I, ком. 55, 72, 73, 74, 75
Принцип действия логгеров основан на измерении и преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от встроенных первичных измерительных преобразователей (датчиков) температуры и относительной влажности.
Конструктивно логгеры выполнены в виде компактного моноблока со встроенным датчиком температуры или комбинированным датчиком температуры и относительной влажности, дополнительно логгеры оснащены жидкокристаллическим дисплеем, на котором отображаются измеренные значения температуры и относительной влажности.
Логгеры выпускаются в модификациях UDL-11, UDL-21, отличающихся
метрологическими характеристиками.
Серийный номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового или буквенно-цифрового кода.
Общий вид логгеров с указанием места нанесения знака утверждения типа и места нанесения серийного номера представлен на рисунке 1. Места нанесения знака утверждения типа и серийного номера могут отличаться от указанных и ограничиваются корпусом логгеров. Нанесение знака поверки на логгеры не предусмотрено. Пломбирование мест настройки (регулировки) логгеров не предусмотрено.
Цветовая гамма корпуса логгеров может быть изменена по решению изготовителя в одностороннем порядке.

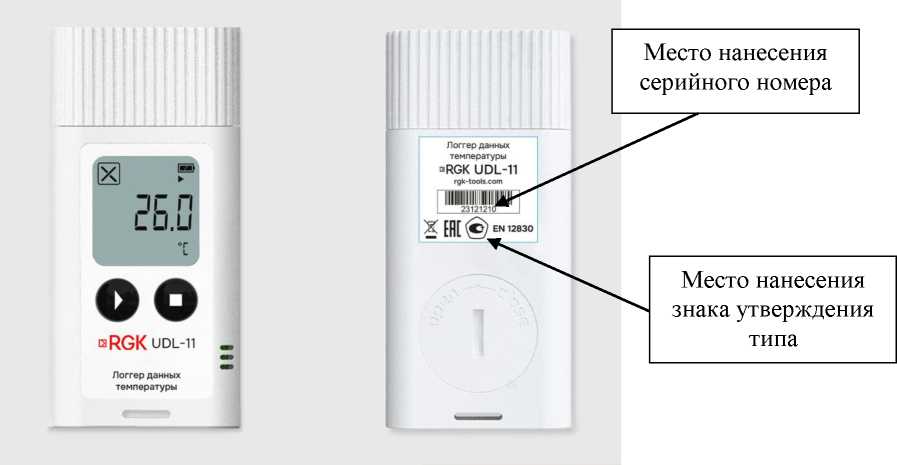

а) модификация UDL-11

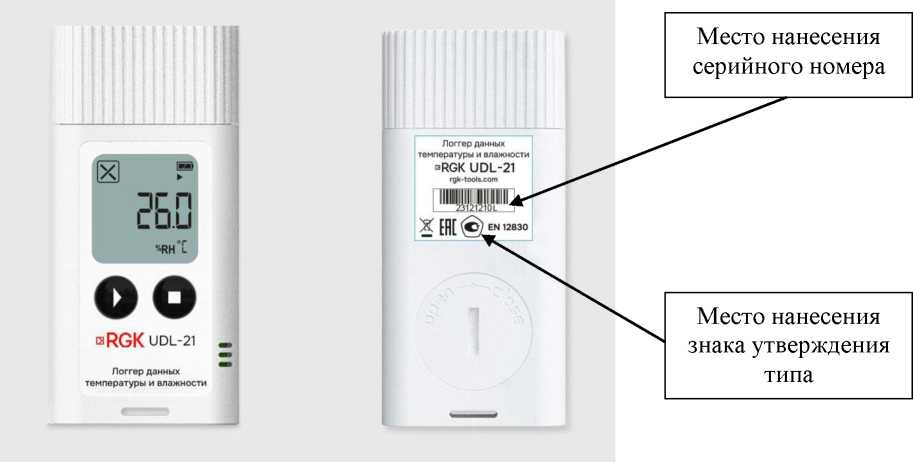

б) модификация UDL-21
Рисунок 1 - Общий вид логгеров с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Логгер данных RGK UDL |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Элемент питания CR2032 |
- |
1 шт. |
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры (для модификаций UDL-11, UDL-21), °С |
от -30 до +70 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 |
|
Диапазон измерений относительной влажности (для модификации UDL-21), % |
от 5 до 95 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности (при температуре от +10 °С до +30 °С), % |
±3 |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Параметры электрического питания напряжения постоянного тока (от элемента питания CR2032), В |
3 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
83x40x14 |
|
Масса, кг, не более |
0,03 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от -30 до +70 |
|
- относительная влажность при температуре окружающей среды +30 °С, %, не более |
95 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
