Номер по Госреестру СИ: 94382-25
94382-25 Твердомеры Роквелла и Супер-Роквелла
(MERTIS)
Назначение средства измерений:
Твердомеры Роквелла и Супер-Роквелла MERTIS (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла и Супер-Роквелла.

Внешний вид.
Твердомеры Роквелла и Супер-Роквелла
Рисунок № 1

Внешний вид.
Твердомеры Роквелла и Супер-Роквелла

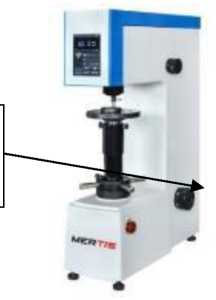

Рисунок № 2

Внешний вид.
Твердомеры Роквелла и Супер-Роквелла

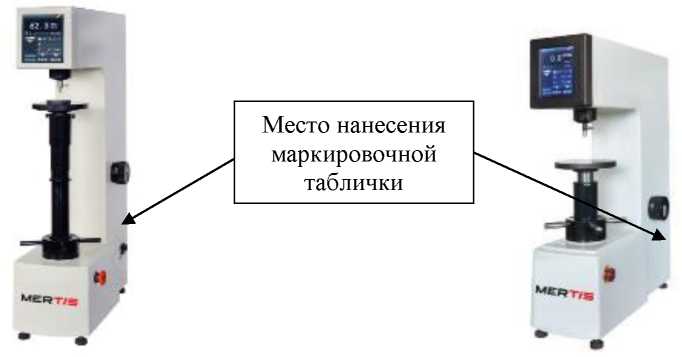

Рисунок № 3

Внешний вид.
Твердомеры Роквелла и Супер-Роквелла

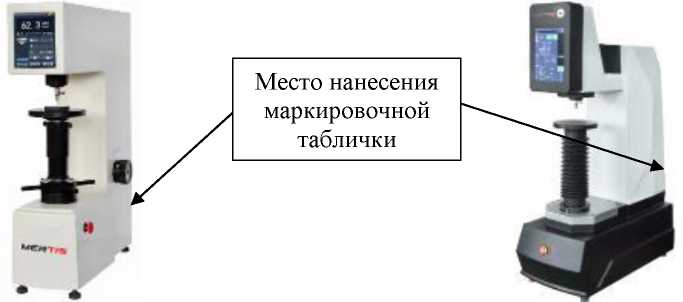

Рисунок № 4

Внешний вид.
Твердомеры Роквелла и Супер-Роквелла
Рисунок № 5

Внешний вид.
Твердомеры Роквелла и Супер-Роквелла

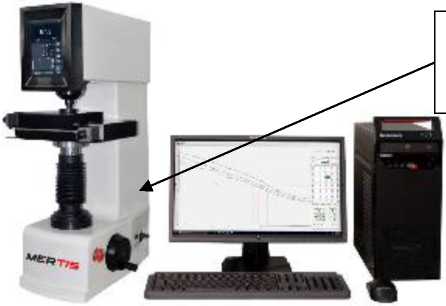

Рисунок № 6

Внешний вид.
Твердомеры Роквелла и Супер-Роквелла

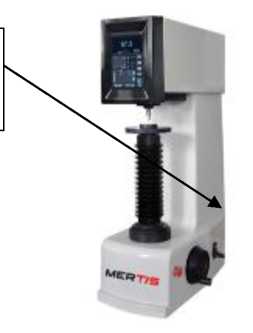

Рисунок № 7
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «MERTIS HR - 01РЭ. Руководство по эксплуатации», глава 7 «Порядок работы».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования»;
ГОСТ 9013-59 «Металлы. Метод измерения твёрдости по Роквеллу»;
ГОСТ 22975-78 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу)»;
Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер-Роквелла, утвержденная приказом Росстандарта от 30 декабря 2019 г. № 3462;
Стандарт предприятия «Твердомеры Роквелла и Супер-Роквелла MERTIS. СП».
ПравообладательКомпания «Shanghai Shangcai Testermachine Co. Ltd», Китай
Адрес: No.373 Fengwang Road, Fengcheng Economic Park, Fengxian District, Shanghai, 201411, China
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
К данному типу твердомеров относятся твердомеры, выпускаемые под товарным знаком «MERTIS».
Принцип действия твердомеров основан на статическом вдавливании алмазного конусного или шарикового наконечников с последующим измерением глубины внедрения наконечника.
Конструктивно твердомеры имеют металлический корпус и состоят из устройства приложения нагрузки и измерительного устройства.
Твердомеры выпускаются в восьми модификациях: MERTIS HRS-150, MERTIS HRS-150L, MERTIS XHRS-150, MERTIS HRMS-45, MERTIS 560RSS, MERTIS 560RSSZ, MERTIS 560RSSZ/V3.0, MERTIS 580RSSZ. Модификации твердомеров отличаются метрологическими характеристиками, конструкцией, степенью автоматизации процесса измерений.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, и товарный знак наносятся любым удобным технологическим способом на маркировочную табличку, закрепленную в месте, указанном на рисунках 1-8.
Пломбирование твердомеров не предусмотрено.
Нанесение знака поверки на корпус твердомер не предусмотрено.
Общий вид твердомеров с указанием места нанесения маркировочной таблички приведён на рисунках 1-8.

Место нанесения маркировочной таблички

Рисунок 1 Общий вид твердомеров Роквелла Рисунок 2 - Общий вид твердомеров Роквелла и Супер-Роквелла MERTIS HRS-150 и Супер-Роквелла MERTIS 560RSS

Рисунок 3 - Общий вид твердомеров Роквелла Рисунок 4 - Общий вид твердомеров Роквелла и Супер-Роквелла MERTIS HRS-150L и Супер-Роквелла MERTIS HRMS-45

Рисунок 5 - Общий вид твердомеров Роквелла Рисунок 6 - Общий вид твердомеров Роквелла и Супер-Роквелла MERTIS XHRS-150 и Супер-Роквелла MERTIS 580RSSZ
Таблица 1 -
данные внешнего ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
merTEST-H |
|
Номер версии (идентификационный номер) ПО |
не ниже v. 1.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Таблица 2 - Метрологические характеристики испытательных нагрузок по шкалам Роквелла и Супер-Роквелла
|
Модификация твердомера |
Шкала твердости |
Испытательные нагрузки, Н |
Пределы допускаемого относительного отклонения испытательных нагрузок, % | ||
|
предварительная |
основная |
предварительная |
основная | ||
|
Шкала Роквелла | |||||
|
MERTIS HRS-150, MERTIS HRS-150L, MERTIS XHRS-150, MERTIS 560RSS, MERTIS 560RSSZ, MERTIS 560RSSZ/V3.0, MERTIS 580RSSZ |
HRA, HRFW, HRHW |
98,07 |
588,4 |
±2,0 |
±0,5 |
|
HRBW, HREW, HRD |
980,7 | ||||
|
HRC, HRGW, HRKW |
1471 | ||||
|
Шкала Супер-Роквелла | |||||
|
MERTIS 560RSS, MERTIS 560RSSZ, MERTIS 560RSSZ/V3.0, MERTIS 580RSSZ; MERTIS HRMS-45 |
HR15N, HR15TW |
29,42 |
147,1 |
±2,0 |
±0,66 |
|
HR30N, HR30TW |
294,2 | ||||
|
HR45N, HR45TW |
441,3 | ||||
Таблица 3 -
по шкалам Роквелла
|
Шкала Роквелла |
Диапазон измерений твердости |
Пределы допускаемой абсолютной погрешности твердомеров |
Размах чисел твердости HR не более |
|
HRA |
от 20 HRA до 75 HRA включ. св. 75 HRA до 95 HRA включ. |
±2,0 HRА ±1,2 HRА |
0,8 |
|
HRBW |
от 20 HRBW до 80 HRBW * от 80 HRBW до 100 HRBW включ. |
±3,0 HRBW ±2,0 HRBW |
1,2 |
|
HRC |
от 20 HRC до 35 HRC включ. св. 35 HRC до 55 HRC включ. св. 55 HRC до 70 HRC включ. |
±2,0 HRC ±1,5 HRC ±1,0 HRC |
0,8 |
|
HRD |
от 40 HRD до 70 HRD включ. св. 70 HRD до 77 HRD включ. |
±2,0 HRD ±1,5 HRD |
0,8 |
|
HREW |
от 70 HREW до 90 HREW включ. св. 90 HREW до 100 HREW включ. |
±2,5 HREW ±2,0 HREW |
1,2 |
|
HRFW |
от 60 HRFW до 90 HRFW включ. св. 90 HRFW до 100 HRFW включ. |
±3,0 HRFW ±2,0 HRFW |
1,2 |
таблицы 3
|
Шкала Роквелла |
Диапазон измерений твердости |
Пределы допускаемой абсолютной погрешности твердомеров |
Размах чисел твердости HR не более |
|
HRGW |
от 30 HRGW до 50 HRGW включ. св. 50 HRGW до 75 HRGW включ. св. 75 HRGW до 94 HRGW включ. |
±6,0 HRGW ±4,5 HRGW ±3,0 HRGW |
1,2 |
|
HRHW |
от 80 HRHW до 100 HRHW включ. |
±2,0 HRHW |
1,2 |
|
HRKW |
от 40 HRKW до 60 HRKW включ. св. 60 HRKW до 80 HRKW включ. св. 80 HRKW до 100 HRKW включ. |
±4,0 HRKW ±3,0 HRKW ±2,0 HRKW |
1,2 |
|
П р и м е ч а н и я: 1 Параметр, отмеченный * - крайнее значение твердости, не включенное в данный поддиапазон. 2 Метрологические характеристики действительны для 5 измерений. | |||
|
Таблица 4 - Метрологические характеристики твердомеров по шкалам Супер-Роквелла | |||
|
Шкала |
Пределы допускаемой |
Размах чисел | |
|
Супер- Роквелла |
Диапазон измерений твердости |
абсолютной погрешности твердомеров |
твердости HR не более |
|
HR15N |
от 70 HR15N до 90 HR15N * |
±2,0 HR15N |
1,2 |
|
от 90 HR15N до 94 HR15N включ. |
±1,0 HR15N |
1,0 | |
|
HR30N |
от 40 HR30N до 76 HR30N * |
±2,0 HR30N |
1,2 |
|
от 76 HR30N до 86 HR30N включ. |
±1,0 HR30N |
1,0 | |
|
HR45N |
от 20 HR45N до 78 HR45N включ. |
±2,0 HR45N |
1,2 |
|
HR15TW |
от 62 HR15TW до 93 HR15TW включ. |
±3,0 HR15TW |
2,4 |
|
HR30TW |
от 15 HR30TW до 70 HR30TW включ. |
±3,0 HR30TW |
2,4 |
|
св 70 HR30TW до 82 HR30TW включ. |
±2,0 HR30TW |
2,0 | |
|
HR45TW |
от 10 HR45TW до 72 HR45TW включ. |
±3,0 HR45TW |
2,4 |
|
П р и м е ч а н и я: | |||
|
1 Параметр, отмеченный * - крайнее значение твердости, не включенное в данный | |||
|
поддиапазон. | |||
|
2 Метрологические характеристики действительны для 5 измерений. | |||
Таблица 5 - Основные технические
|
Наименование характеристики |
Значение |
|
Условия эксплуатации | |
|
температура окружающего воздуха, °С |
от +15 до +35 |
|
относительная влажность окружающего воздуха, %, не более |
80 |
|
Параметры электрического питания | |
|
напряжение переменного тока, В |
от 207 до 253 |
|
частота переменного тока, Гц |
от 49,5 до 50,5 |
|
Габаритные размеры, мм, не более | |
|
длина |
715 |
|
ширина |
440 |
|
высота |
1025 |
|
Масса, кг, не более |
108 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 6 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Твердомер Роквелла и Супер-Роквелла |
MERTIS |
1 шт. |
|
Персональный компьютер * |
- |
1 шт. |
|
Внешнее программное обеспечение * |
1 шт. | |
|
Принадлежности |
- |
1 комплект |
|
Руководство по эксплуатации |
MERTIS HR - 01 РЭ |
1 экз. |
|
* В соответствии с заказом | ||
приведены в документе «MERTIS HR - 01РЭ. Руководство по эксплуатации», глава 7 «Порядок работы».
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования»;
ГОСТ 9013-59 «Металлы. Метод измерения твёрдости по Роквеллу»;
ГОСТ 22975-78 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу)»;
Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер-Роквелла, утвержденная приказом Росстандарта от 30 декабря 2019 г. № 3462;
Стандарт предприятия «Твердомеры Роквелла и Супер-Роквелла MERTIS. СП».
ПравообладательКомпания «Shanghai Shangcai Testermachine Co. Ltd», Китай
Адрес: No.373 Fengwang Road, Fengcheng Economic Park, Fengxian District, Shanghai, 201411, China
ИзготовительКомпания «Shanghai Shangcai Testermachine Co. Ltd», Китай
Адрес: No.373 Fengwang Road, Fengcheng Economic Park, Fengxian District, Shanghai, 201411, China
Испытательный центрФедеральное государственное унитарное предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

Место нанесения маркировочной таблички
Рисунок 7 - Общий вид твердомеров Роквелла и
Супер-Роквелла MERTIS 560RSSZ/V3.0
Рисунок 8 - Общий вид твердомеров Роквелла и Супер-Роквелла MERTIS 560RSSZ

Таблица 2 - Метрологические характеристики испытательных нагрузок по шкалам Роквелла и Супер-Роквелла
|
Модификация твердомера |
Шкала твердости |
Испытательные нагрузки, Н |
Пределы допускаемого относительного отклонения испытательных нагрузок, % | ||
|
предварительная |
основная |
предварительная |
основная | ||
|
Шкала Роквелла | |||||
|
MERTIS HRS-150, MERTIS HRS-150L, MERTIS XHRS-150, MERTIS 560RSS, MERTIS 560RSSZ, MERTIS 560RSSZ/V3.0, MERTIS 580RSSZ |
HRA, HRFW, HRHW |
98,07 |
588,4 |
±2,0 |
±0,5 |
|
HRBW, HREW, HRD |
980,7 | ||||
|
HRC, HRGW, HRKW |
1471 | ||||
|
Шкала Супер-Роквелла | |||||
|
MERTIS 560RSS, MERTIS 560RSSZ, MERTIS 560RSSZ/V3.0, MERTIS 580RSSZ; MERTIS HRMS-45 |
HR15N, HR15TW |
29,42 |
147,1 |
±2,0 |
±0,66 |
|
HR30N, HR30TW |
294,2 | ||||
|
HR45N, HR45TW |
441,3 | ||||
Таблица 3 -
по шкалам Роквелла
|
Шкала Роквелла |
Диапазон измерений твердости |
Пределы допускаемой абсолютной погрешности твердомеров |
Размах чисел твердости HR не более |
|
HRA |
от 20 HRA до 75 HRA включ. св. 75 HRA до 95 HRA включ. |
±2,0 HRА ±1,2 HRА |
0,8 |
|
HRBW |
от 20 HRBW до 80 HRBW * от 80 HRBW до 100 HRBW включ. |
±3,0 HRBW ±2,0 HRBW |
1,2 |
|
HRC |
от 20 HRC до 35 HRC включ. св. 35 HRC до 55 HRC включ. св. 55 HRC до 70 HRC включ. |
±2,0 HRC ±1,5 HRC ±1,0 HRC |
0,8 |
|
HRD |
от 40 HRD до 70 HRD включ. св. 70 HRD до 77 HRD включ. |
±2,0 HRD ±1,5 HRD |
0,8 |
|
HREW |
от 70 HREW до 90 HREW включ. св. 90 HREW до 100 HREW включ. |
±2,5 HREW ±2,0 HREW |
1,2 |
|
HRFW |
от 60 HRFW до 90 HRFW включ. св. 90 HRFW до 100 HRFW включ. |
±3,0 HRFW ±2,0 HRFW |
1,2 |
таблицы 3
|
Шкала Роквелла |
Диапазон измерений твердости |
Пределы допускаемой абсолютной погрешности твердомеров |
Размах чисел твердости HR не более |
|
HRGW |
от 30 HRGW до 50 HRGW включ. св. 50 HRGW до 75 HRGW включ. св. 75 HRGW до 94 HRGW включ. |
±6,0 HRGW ±4,5 HRGW ±3,0 HRGW |
1,2 |
|
HRHW |
от 80 HRHW до 100 HRHW включ. |
±2,0 HRHW |
1,2 |
|
HRKW |
от 40 HRKW до 60 HRKW включ. св. 60 HRKW до 80 HRKW включ. св. 80 HRKW до 100 HRKW включ. |
±4,0 HRKW ±3,0 HRKW ±2,0 HRKW |
1,2 |
|
П р и м е ч а н и я: 1 Параметр, отмеченный * - крайнее значение твердости, не включенное в данный поддиапазон. 2 Метрологические характеристики действительны для 5 измерений. | |||
|
Таблица 4 - Метрологические характеристики твердомеров по шкалам Супер-Роквелла | |||
|
Шкала |
Пределы допускаемой |
Размах чисел | |
|
Супер- Роквелла |
Диапазон измерений твердости |
абсолютной погрешности твердомеров |
твердости HR не более |
|
HR15N |
от 70 HR15N до 90 HR15N * |
±2,0 HR15N |
1,2 |
|
от 90 HR15N до 94 HR15N включ. |
±1,0 HR15N |
1,0 | |
|
HR30N |
от 40 HR30N до 76 HR30N * |
±2,0 HR30N |
1,2 |
|
от 76 HR30N до 86 HR30N включ. |
±1,0 HR30N |
1,0 | |
|
HR45N |
от 20 HR45N до 78 HR45N включ. |
±2,0 HR45N |
1,2 |
|
HR15TW |
от 62 HR15TW до 93 HR15TW включ. |
±3,0 HR15TW |
2,4 |
|
HR30TW |
от 15 HR30TW до 70 HR30TW включ. |
±3,0 HR30TW |
2,4 |
|
св 70 HR30TW до 82 HR30TW включ. |
±2,0 HR30TW |
2,0 | |
|
HR45TW |
от 10 HR45TW до 72 HR45TW включ. |
±3,0 HR45TW |
2,4 |
|
П р и м е ч а н и я: | |||
|
1 Параметр, отмеченный * - крайнее значение твердости, не включенное в данный | |||
|
поддиапазон. | |||
|
2 Метрологические характеристики действительны для 5 измерений. | |||
Таблица 5 - Основные технические
|
Наименование характеристики |
Значение |
|
Условия эксплуатации | |
|
температура окружающего воздуха, °С |
от +15 до +35 |
|
относительная влажность окружающего воздуха, %, не более |
80 |
|
Параметры электрического питания | |
|
напряжение переменного тока, В |
от 207 до 253 |
|
частота переменного тока, Гц |
от 49,5 до 50,5 |
|
Габаритные размеры, мм, не более | |
|
длина |
715 |
|
ширина |
440 |
|
высота |
1025 |
|
Масса, кг, не более |
108 |
