Номер по Госреестру СИ: 94385-25
94385-25 Установка для регулировки и поверки счетчиков электрической энергии
(ELMA-8315B)
Назначение средства измерений:
Установка для регулировки и поверки счетчиков электрической энергии ELMA-8315B (далее по тексту - установка) предназначена для воспроизведения и измерения напряжения и силы переменного тока, частоты переменного тока, угла фазового сдвига, активной, реактивной, полной мощности и используется в качестве эталона 2 разряда для поверки однофазных и трехфазных счетчиков электрической энергии класса точности 0,2S и менее точных.
Внешний вид.
Установка для регулировки и поверки счетчиков электрической энергии
Рисунок № 1
Внешний вид.
Установка для регулировки и поверки счетчиков электрической энергии
Рисунок № 2
Внешний вид.
Установка для регулировки и поверки счетчиков электрической энергии
Рисунок № 3
Общие сведения
Дата публикации - 21.01.2025
Срок свидетельства -
Номер записи - 196171
ID в реестре СИ - 1422735
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ELMA-8315B,
Производитель
Изготовитель - Applied Precision Ltd.
Страна - СЛОВАКИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:
- Приказами Росстандарта: Номерами и датами приказов, утверждающих типы СИ.
- Описаниями типов СИ: Информацией о конкретных моделях средств измерений.
- Испытательными центрами: Организациями, которые проводили испытания для утверждения типов СИ.
Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.
Входные данные
Для работы с отчетом необходимо:
- Выбрать год из выпадающего списка.
- Указать наименование испытательного центра (например, "ВНИИФТРИ").
Выходные данные
Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:
- № приказа: Номер и дата приказа Росстандарта.
- Наименование приказа: Полное название приказа.
- № типа СИ: Регистрационный номер типа средства измерений.
- Тип СИ: Наименование и описание типа средства измерений.
Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№85 от 2025.01.17 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Установка для регулировки и поверки счетчиков электрической энергии (ELMA-8315B)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Applied Precision Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81789-21 |
Установка для поверки и калибровки счетчиков электрической энергии, ELMA-8315B Applied Precision Ltd. (СЛОВАКИЯ ) |
ОТ МП |
1 год |
|
94385-25 |
Установка для регулировки и поверки счетчиков электрической энергии, ELMA-8315B Applied Precision Ltd. (СЛОВАКИЯ ) |
ОТ МП |
1 год |
|
94386-25 |
Установка для регулировки и поверки счетчиков электрической энергии, ELMA-8325B Applied Precision Ltd. (СЛОВАКИЯ ) |
ОТ МП |
1 год |
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Кто поверяет Установка для регулировки и поверки счетчиков электрической энергии (ELMA-8315B)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Установка для регулировки и поверки счетчиков электрической энергии (ELMA-8315B)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Управление режимами работы трехфазного генератора сигналов SG 2330B и эталонного счетчика RS 2330A, вывод информации на дисплей осуществляются посредством встроенного микроконтроллера с предустановленным программным обеспечением.
Конструкция установки исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение | |
|
ПО трехфазного генератора сигналов SG 2330B |
ПО эталонного счетчика RS 2330A | |
|
Идентификационное наименование ПО |
Firmware SG |
Firmware RS |
|
Номер версии (идентификационный номер) ПО |
9.50 |
9.12 |
|
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на шильдик, наклеиваемый на переднюю панель установки в месте, указанном на рисунке 2, и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Описание управления программой» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц».
ПравообладательОбщество с ограниченной ответственностью «Матрица» (ООО «Матрица») Юридический адрес: 143989, Московская обл., г. Балашиха, мкр. Железнодорожный, ул. Маяковского, д. 16
Телефон: +7 (495) 225-80-92
E-mail: mail@matritca.ru
Изготовитель
Applied Precision Ltd., СловакияАдрес: Stavitelska 1, 831 04 Bratislava, Slovakia
Телефон: + 421 232 66 2301
Факс: + 421 232 66 2300
E-mail: info@appliedp.com
Web-сайт: www.appliedp.com
Испытательный центр
Федеральное бюджетное учреждение «Научно-метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест») Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31 Телефон: + 7 (495) 544-00-00 E-mail: info@rostest.ruисследовательский центр прикладной
Web-сайт: www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью «Матрица» (ООО «Матрица») Юридический адрес: 143989, Московская обл., г. Балашиха, мкр. Железнодорожный, ул. Маяковского, д. 16Телефон: +7 (495) 225-80-92
E-mail: mail@matritca.ru
Конструктивно установка выполнена в специальной приборной стойке с присоединяемыми к ней стационарными или мобильными, выполненными в виде перекатных рам, посадочными местами для счетчиков. Установка представляет собой многофункциональное рабочее место и позволяет одновременно обрабатывать до 96 однофазных или 64 трехфазных счетчиков электрической энергии.
Принцип действия установки основан на формировании стабилизированных значений напряжения и силы переменного тока, угла фазового сдвига, частоты на выходе установки и измерения этих параметров для получения значений мощностей, используемых для регулировки и поверки счетчиков электрической энергии.
К настоящему типу средства измерений относится установка с заводским номером 2087010139.
Общий вид установки представлен на рисунке 1.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен типографским способом на шильдик, наклеенный на боковой панели установки в месте, указанном на рисунке 2.
Нанесение знака поверки на установку не предусмотрено.
Защита от несанкционированного доступа к внутренним к частям и элементам выполнена путем нанесения защитной пломбы в виде наклейки на заднюю панель корпуса эталонного счетчика RS 2330A и трехфазного генератора сигналов SG 2330B. Место пломбирования от несанкционированного доступа представлено на рисунке 3.
Место нанесение заводского номера

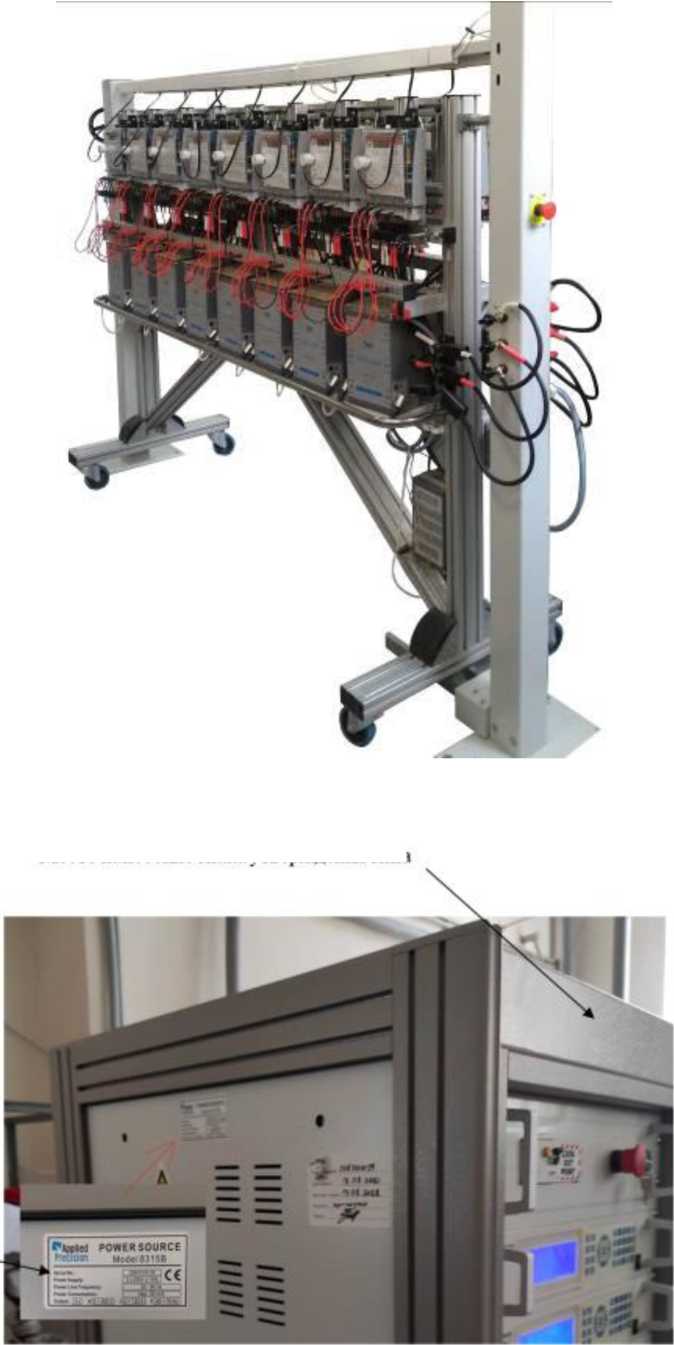

Рисунок 2 - Место нанесения заводского номера и знака утверждения типа

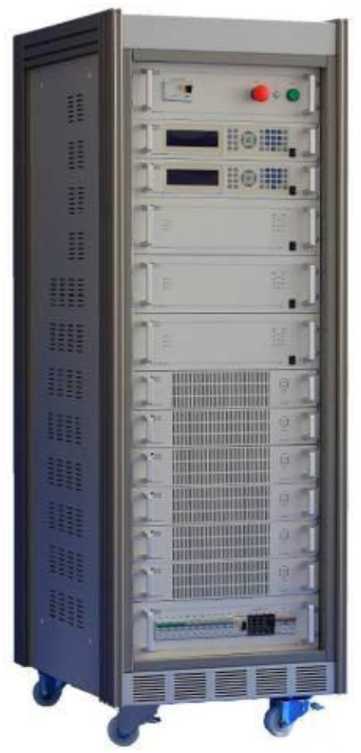

Рисунок 1 - Общий вид установки
Место нанесение знака 5твержлення типа

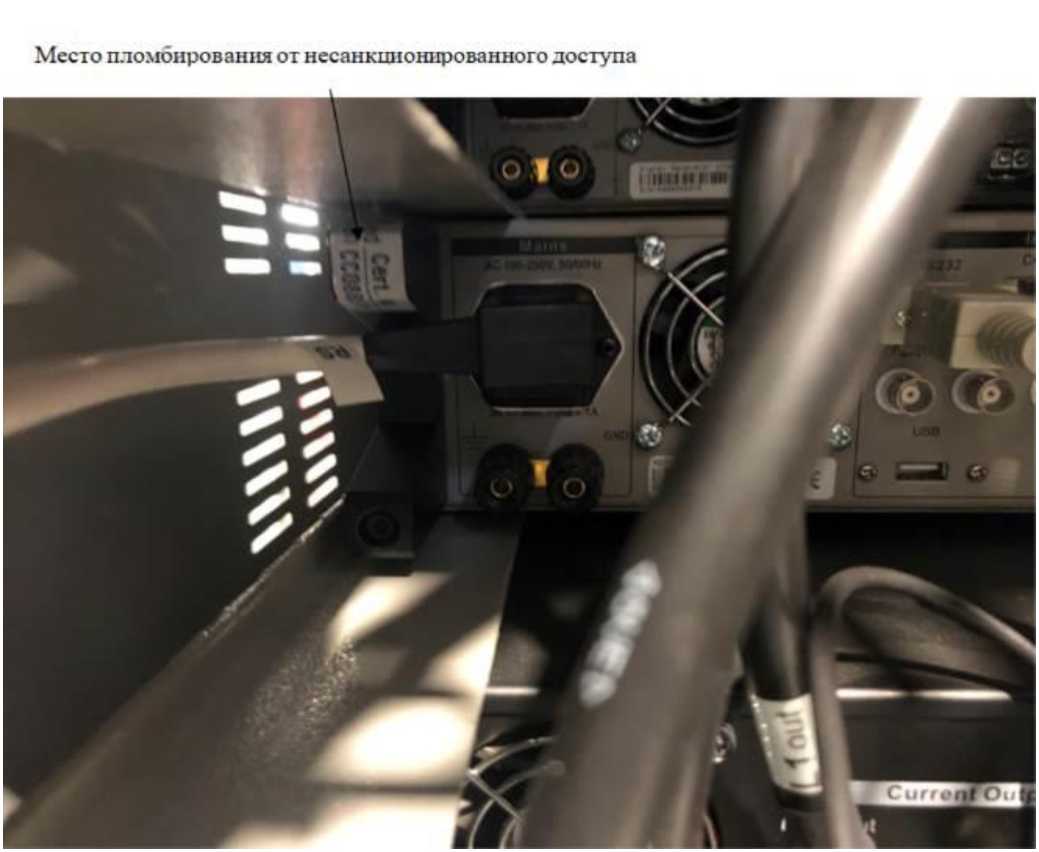

Рисунок 3 - Место пломбирования от несанкционированного доступа
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Установка для регулировки и поверки счетчиков электрической энергии |
ELMA-8315B |
1 шт. |
|
Блок управления питанием |
CU 2330В |
1 шт. |
|
Эталонный счетчик |
RS 2330А |
1 шт. |
|
Трехфазный генератор сигналов |
SG 2330B |
1 шт. |
|
Преобразователь уровня измерительных сигналов |
ST 1115B |
3 шт. |
|
Блок усилителей напряжения и тока фазы |
PU 4380A |
6 шт. |
|
Трехфазный блок сетевых предохранителей |
MU 1320B |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
Значение
от 30 до 300
Диапазон воспроизведений/измерений напряжения переменного тока, В
Таблица 2 - Метрологические характеристики____
Наименование характеристики
|
Пределы допускаемой относительной погрешности воспроизведений напряжения переменного тока, % |
±0,2 |
|
Пределы допускаемой относительной погрешности измерений напряжения переменного тока, % |
±0,05 |
|
Диапазон воспроизведений/измерений силы переменного тока, А |
от 0,001 до 120 |
|
Пределы допускаемой относительной погрешности воспроизведений силы переменного тока, % |
±0,2 |
|
Пределы допускаемой относительной погрешности измерений силы переменного тока, % |
±0,05 |
|
Угол фазового сдвига между напряжением и током первой гармоники |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между напряжением и током первой гармоники |
±0,03° |
|
Диапазон измерения частоты переменного тока, Гц |
от 40 до 70 |
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц |
±0,005 |
|
Диапазон измерений активной мощности, Вт |
от 0,03 до 108000 |
|
Пределы допускаемой относительной погрешности измерений активной мощности при cosф=1, % |
±0,05 |
|
Диапазон измерений реактивной мощности, вар |
от 0,03 до 108000 |
|
Пределы допускаемой относительной погрешности измерений реактивной мощности при sinф=1, % |
±0,05 |
|
Диапазон измерений полной мощности, В^А |
от 0,03 до 108000 |
|
Пределы допускаемой относительной погрешности измерений полной мощности, % |
±0,05 |
|
Таблица 3 - Технические характеристики | |
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Параметры электрического питания:
|
230±23 50±2,5 20±1 |
|
Габаритные размеры (длина^ширина^высота), мм, не более |
760x600x1710 |
|
Масса, кг, не более |
115 |
|
Условия эксплуатации:
|
от +15 до +25 от 30 до 80 от 84 до 106 |
