Номер по Госреестру СИ: 94394-25
94394-25 Приборы для измерения теплопроводности
(HFM 300)
Назначение средства измерений:
Приборы для измерения теплопроводности HFM 300 (далее - прибор) предназначены для измерений теплопроводности строительных, конструкционных и теплоизоляционных материалов при стационарном тепловом режиме.

Внешний вид.
Приборы для измерения теплопроводности
Рисунок № 1

Внешний вид.
Приборы для измерения теплопроводности
Рисунок № 2

Внешний вид.
Приборы для измерения теплопроводности
Рисунок № 3
Программное обеспечение
Программное обеспечение приборов (далее ПО) состоит из встроенной части (встроенный, защищенный от записи микроконтроллер) и внешней части под управлением операционной системой персонального компьютера.
Встроенное ПО (метрологически значимое) отвечает за преобразование сигналов от датчиков теплового потока и температуры в значения измеряемых величин (теплопроводность, тепловой поток, температура). Автономное ПО предназначено для управления приборами, установки параметров программы измерений, отображения результатов измерений и выхода на режимы.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты встроенного ПО от преднамеренных или непреднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значения | |
|
Встроенное ПО |
Автономное ПО | |
|
Идентификационное наименование ПО |
- |
Linseis TA Software |
|
Номер версии (идентификационный номер) ПО |
- |
2.Х.Х.Х |
|
Цифровой идентификатор ПО |
- |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
- |
|
Примечание - «х» может принимать значение от 0 до 999 | ||
Знак утверждения типа
Знак утверждения типананосится на маркировочную наклейку, прикрепляемой к поверхности задней стенки корпуса прибора (рисунок 3), и на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Измерение» руководства по эксплуатации «Приборы для измерения теплопроводности HFM 300».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений теплопроводности, теплового сопротивления и температуропроводности твердых тел в диапазоне температуры от 90 до 1100 К, утвержденная приказом Росстандарта от 21 ноября 2023 г. № 2418;
Стандарт предприятия «Приборы для измерения теплопроводности HFM300. Linseis Messgeraete GmbH», Германия.
ПравообладательФирма «Linseis Messgeraete GmbH», Германия
Адрес: Vielitzerstr. 43, Selb, 95100, Germany
Телефон: +49(0)92878800; факс: +49(0)928770488 E-mail: info@linseis.de
Web-сайт: http://www.linseis.com
Изготовитель
Фирма «Linseis Messgeraete GmbH», Германия Адрес: Vielitzerstr. 43, Selb, 95100, Germany Телефон: +49(0)92878800; факс: +49(0)928770488E-mail: info@linseis.de
Web-сайт: http://www.linseis.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Е-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Правообладатель
Фирма «Linseis Messgeraete GmbH», ГерманияАдрес: Vielitzerstr. 43, Selb, 95100, Germany
Телефон: +49(0)92878800; факс: +49(0)928770488 E-mail: info@linseis.de
Web-сайт: http://www.linseis.com
К настоящему типу средств измерений относятся приборы HFM 300 следующих модификаций: HFM300v1, HFM300v2, которые отличаются между собой исполнением корпуса.
Принцип действия приборов основан на создании стационарного теплового потока, проходящего через образец определенной толщины, измерении толщины образца, плотности теплового потока и температуры противоположных лицевых граней.
Приборы выполнены в едином корпусе, внутрь которого встроена измерительная камера. На лицевой стороне приборов расположен дисплей с модулем клавиатуры.
На задней панели корпуса приборов имеются разъем для подсоединения ПК, кабеля питания и штуцеры для подключения шлангов для прокачки хладоносителя и продувки защитным газом.
Образец помещают в измерительную камеру между нижней и верхней измерительными пластинами, в которые вмонтированы нагреватели, создающие перепад температуры на образце, и измерительные элементы (датчик теплового потока и термометр сопротивления). Измерительные пластины снабжены специальной системой нагревания/охлаждения и термостатированы с помощью элементов Пельтье, которые охлаждаются внешним охладителем. Измерение температуры на лицевых гранях производят интегрировано по поверхности образца, обеспечивая, таким образом, высокую надежность измерения.
Общий вид приборов представлен на рисунках 1, 2.
приборов предусмотрена доступа методом нанесения
пломбировка корпуса от пломбы индикаторной. Схема
Конструкцией
несанкционированного
пломбировки приборов приведена на рисунке 3.
наклейку в формате буквенно-
Серийный номер нанесен на маркировочную цифрового кода, прикрепленной к задней поверхности корпуса приборов (рисунок 3).

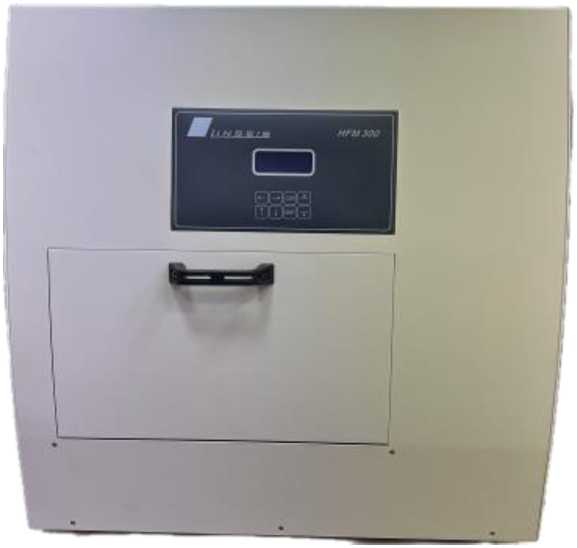

Рисунок 1 - Общий вид приборов для измерения теплопроводности HFM 300 модификации HFM300v1

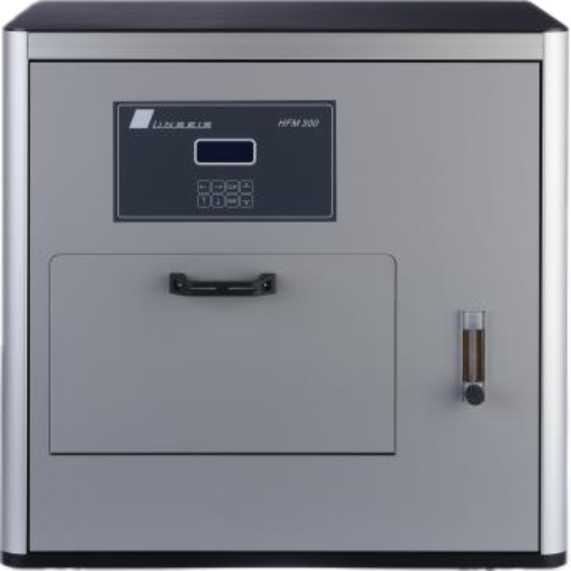

Рисунок 2 - Общий вид приборов для измерения теплопроводности HFM 300 модификации HFM300v2

Место пломбировки
Место
пломбировки
Место нанесения
Место нанесения знака утверждения типа
знака утверждения
типа
Место нанесения
Место нанесения серийного номера
серийного номера

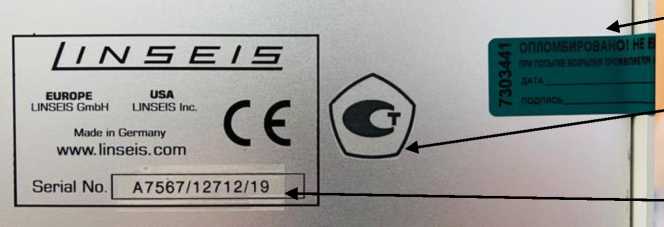

Рисунок 3 - Место нанесения знака утверждения типа, заводского номера и схема пломбировки корпуса приборов для измерения теплопроводности HFM 300
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество, шт. |
|
Прибор для измерения теплопроводности |
HFM300V1, HFM300V2 |
1 |
|
Блок водяного охлаждения |
- |
1 |
|
Шланг водяной |
- |
2 |
|
Кабель питания |
- |
1 |
|
Кабель коммутационный |
- |
1 |
|
Модуль расширения диапазона измерений |
- |
1* |
|
ПО «Linseis TA Software» |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Методика поверки |
- |
1 |
|
* - по дополнительному заказу | ||
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений теплопроводности, Вт/(м^К), (при температуре, °С) |
от 0,02 до 0,2 (1,3*) (от 5 до 60) |
|
Диапазон показаний теплопроводности, Вт/(м^К), (при температуре, °С) |
от 0,001 до 0,5 (2,5*) (от 5 до 85) |
|
Диапазон показаний теплового сопротивления, м2^К/Вт, (при температуре, °С) |
от 0,2 (0,036*) до 8,0 (от 5 до 85) |
|
Пределы допускаемой относительной погрешности измерений теплопроводности, % |
±5,0 |
|
* - по дополнительному заказу | |
Таблица 3 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - длина |
600 |
|
- ширина |
600 |
|
- высота |
610 |
|
Параметры электрического питания: - напряжение питания переменного тока, В |
230±10 |
|
- частота, Гц |
50±0,5 |
|
Потребляемая мощность, В^А, не более |
600 |
|
Габаритные размеры образца, мм: - высота |
от 20 до 100 |
|
- ширина |
300±5 |
|
- длина |
300±5 |
|
Масса, кг, не более |
80 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +25 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
- относительная влажность окружающего воздуха, % |
не более 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
8 |
|
Средняя наработка до отказа, ч |
6000 |
|
Гарантийный срок, лет |
1 |
