Номер по Госреестру СИ: 94395-25
94395-25 Спектрофотометры
(PROXILAB)
Назначение средства измерений:
Спектрофотометры PROXILAB (далее по тексту - спектрофотометры) предназначены для измерений спектрального коэффициента направленного пропускания (СКНП) исследуемых образцов (твердых и жидких) в ультрафиолетовом, видимом и инфракрасном участках спектра.
Внешний вид.
Спектрофотометры
Рисунок № 1
Внешний вид.
Спектрофотометры
Рисунок № 2
Внешний вид.
Спектрофотометры
Рисунок № 3
Общие сведения
Дата публикации - 22.01.2025
Срок свидетельства - 22.01.2030
Номер записи - 196180
ID в реестре СИ - 1422798
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. X-8200TS,
Производитель
Изготовитель - PEAK Instruments (Shanghai) Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет посмотреть статистику по прослеживаемости поверок СИ к первичным государственным эталонам.
По сути, можно проанализировать несколько зависимостей: количество типов СИ и поверок, прослеживаемых к конкретному эталону.
Что позволит сделать выводы о востребованности эталона и дать ей количественную оценку.
Статистика представлена в виде графиков и таблиц.
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№114 от 2025.01.22 ПРИКАЗ_Об утверждении типов средств измерений (10)
Наличие аналогов СИ: Спектрофотометры (PROXILAB)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Кто поверяет Спектрофотометры (PROXILAB)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «Поверие» (RA.RU.313216) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Спектрофотометры (PROXILAB)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Спектрофотометры оснащены встроенным программным обеспечением и внешним программным обеспечением UV Professional.
Влияние ПО на метрологические характеристики учтено при их нормировании. Все ПО является метрологически значимым.
Встроенное ПО спектрофотометров и внешнее программное обеспечение на компьютере предназначены для управления работой спектрофотометра и процессом измерений, а также для хранения и обработки полученных данных, и выполняют следующие функции:
-
- управление спектрофотометром;
-
- настройка режимов работы;
-
- получение спектров;
-
- обработка и хранение результатов измерений;
-
- построение градуировочных графиков;
-
- проведение диагностических проверок модулей спектрофотометра.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения спектрофотометров
|
Идентификационные данные (признаки) |
Значение | |
|
Встроенное ПО |
Внешнее ПО | |
|
Идентификационное наименование ПО |
- |
UV Professional |
|
Номер версии (идентификационный номер) ПО, не ниже |
V1.3.5 |
V1.151.0 |
|
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится в виде наклейки на заднюю панель спектрофотометра и на верхнюю часть титульного листа руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 27 ноября 2018 г. № 2517 «Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм»;
Стандарт предприятия «Спектрофотометры PROXILAB».
ПравообладательPEAK Instruments (Shanghai) Co., Ltd, Китай
Адрес: No. 22, Lane 799 Guangfulin Road, Shanghai, 201620, China
Телефон: +86 134 0209 5836
E-mail: frank@peakii.com
Изготовитель
PEAK Instruments (Shanghai) Co., Ltd, КитайАдрес: No. 22, Lane 799 Guangfulin Road, Shanghai, 201620, China
Телефон: +86 134 0209 5836
E-mail: frank@peakii.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
PEAK Instruments (Shanghai) Co., Ltd, КитайАдрес: No. 22, Lane 799 Guangfulin Road, Shanghai, 201620, China
Телефон: +86 134 0209 5836
E-mail: frank@peakii.com
Конструктивно спектрофотометры представляют собой настольные приборы, состоящие из размещенных в едином корпусе оптико-механической системы и электронного блока управления.
Принцип работы спектрофотометров основан на измерении отношения интенсивности излучения, прошедшего через исследуемый объект, к интенсивности излучения, падающего на исследуемый объект.
Свет от источника проходит через монохроматор, который выделяет свет с определенной длиной волны. Затем этот свет проходит через кювету с образцом. В зависимости от свойств образца часть света поглощается, а остальная проходит через образец. Детектор измеряет интенсивность прошедшего света, и на основании этих данных рассчитывается степень поглощения света образцом.
К данному типу спектрофотометров относятся спектрофотометры модификаций X-8200, X-8200S, X-8200T, X-8200TS, которые отличаются друг от друга шириной полосы пропускания и тачскрин экраном. Спектральная ширина щели для модификаций X-8200, X-8200T составляет 2,0 нм, для модификаций X-8200S, X-8200TS - 1,0 нм. Спектрофотометры модификаций X-8200, X-8200S имеют встроенный дисплей с кнопочным управлением, модификации X-8200T, X-8200TS имеют встроенный дисплей с сенсорным управлением.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится типографским способом на индивидуальную этикетку, расположенную на задней части корпуса спектрофотометров в месте, указанном на рисунке 3.
Общий вид спектрофотометров представлен на рисунках 1-2.

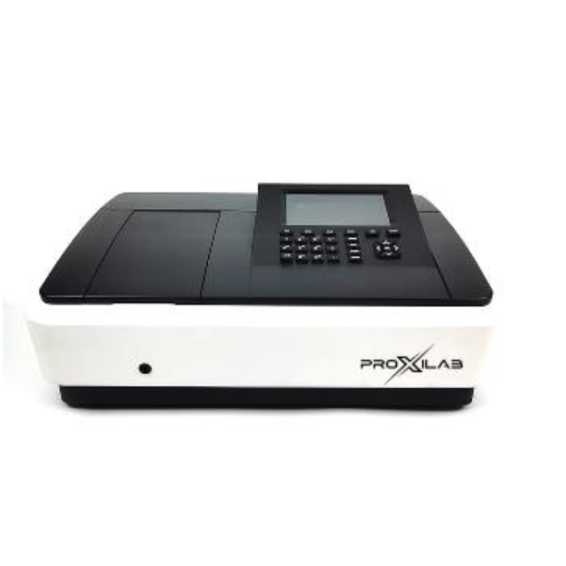

Рисунок 1 - Общий вид спектрофотометров PROXILAB модификаций X-8200, X-8200S

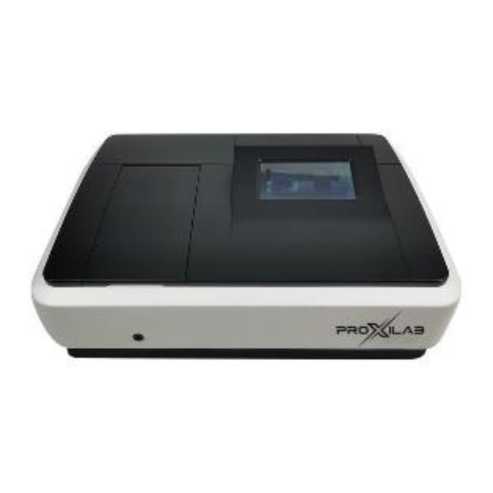

Рисунок 2 - Общий вид спектрофотометров PROXILAB модификаций X-8200T, X-8200TS
t
Место нанесения серийного номера
Место нанесения знака утверждения типа
Рисунок 3 - Место нанесения серийного номера и знака утверждения типа
5(i«(ii<i|tKoiofn*ter иул'м Г|пт11 *Ь
Model X H.'MilS
V«4lir/**"4u«vr iW t IWV/»1I»
S/N:rKirj0aj(2lor
Оме VIWU
Пломбирование спектрофотометров не предусмотрено.
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений СКНП, % |
от 1 до 99 |
|
Диапазон установки длин волн, нм |
от 200 до 850 |
|
Пределы допускаемой абсолютной погрешности измерений СКНП, % |
±1 |
|
Пределы допускаемой абсолютной погрешности установки длин волн, нм |
±1 |
Таблица 3 - Технические
|
Наименование характеристики |
Значение |
|
Уровень рассеянного света на длине волны 340 нм (по NaNO2), %, |
0,1 |
|
не более | |
|
Габаритные размеры, мм, не более: - длина |
610 |
|
- ширина |
465 |
|
- высота |
320 |
|
Масса, кг, не более |
27 |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50 |
|
Потребляемая мощность, В-А, не более |
150 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +25 |
