Номер по Госреестру СИ: 94414-25
94414-25 Ключи динамометрические (моментные) предельные
(SATA)
Назначение средства измерений:
Ключи динамометрические (моментные) предельные SATA (далее - ключи) предназначены для измерений крутящего момента силы с установленной погрешностью при нормированной затяжке резьбовых соединений с правой резьбой.

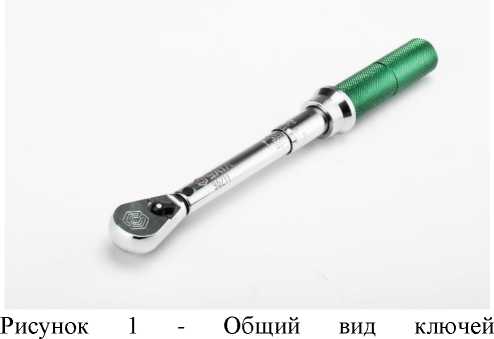

Внешний вид.
Ключи динамометрические (моментные) предельные
Рисунок № 1

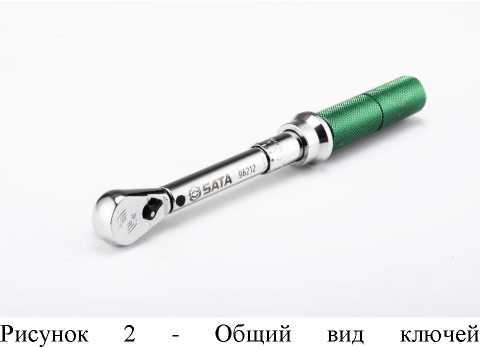

Внешний вид.
Ключи динамометрические (моментные) предельные
Рисунок № 2

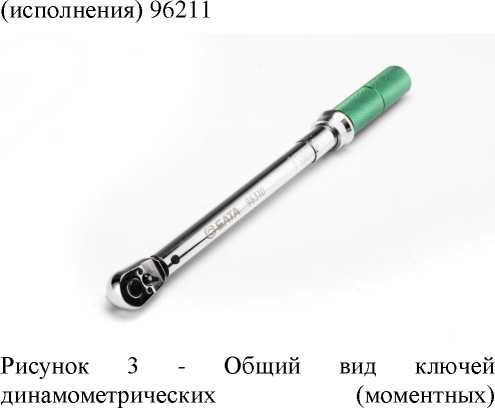

Внешний вид.
Ключи динамометрические (моментные) предельные
Рисунок № 3

Внешний вид.
Ключи динамометрические (моментные) предельные
Рисунок № 4

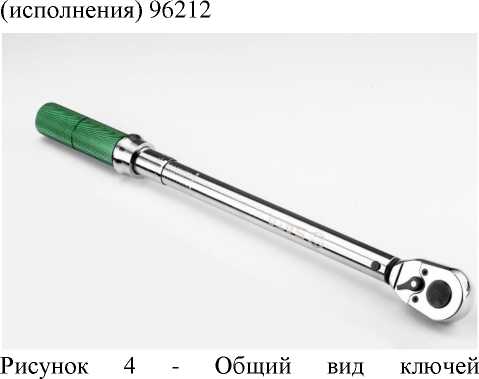

Внешний вид.
Ключи динамометрические (моментные) предельные
Рисунок № 5

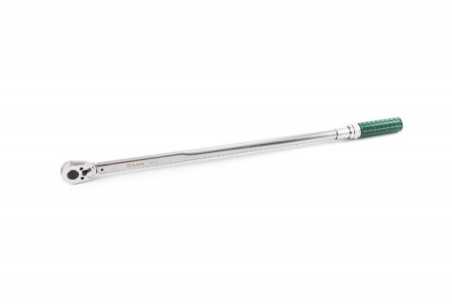

Внешний вид.
Ключи динамометрические (моментные) предельные
Рисунок № 6

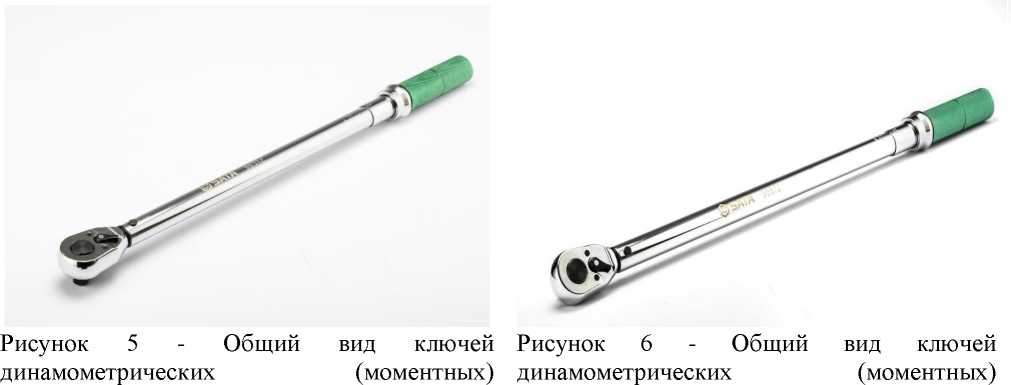

Внешний вид.
Ключи динамометрические (моментные) предельные
Рисунок № 7

Внешний вид.
Ключи динамометрические (моментные) предельные
Рисунок № 8

Внешний вид.
Ключи динамометрические (моментные) предельные
Рисунок № 9
Знак утверждения типа
Знак утверждения типананосится на поверхность корпуса ключей в соответствии с рисунком 9 в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Применение и эксплуатация ключей» документа руководства по эксплуатации «Ключи динамометрические (моментные) предельных SATA».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 6 сентября 2024 г. № 2152 «Об утверждении государственной поверочной схемы для средств измерений крутящего момента силы»;
СП-001.2004. Ключи динамометрические (моментные) предельные SATA. Стандарт предприятия.
ПравообладательSATA TOOL (SHANGHAI) LIMITED, Китай
Адрес: 508 Section, 5 Floor, No.3 Building, 399#, Fu Te North Road, China (Shanghai) Pilot Free Trade Zone
Телефон: 400-820-3885
Факс: 800-820-3885
E-mail: satamarcom_asia@apextoolgroup.com
Web-сайт: www.satatools.com
Изготовитель
SATA Automotive Technology (Shanghai) Co., Ltd., КитайАдрес: 5-12, 988, Jing Tang Road, Nanxiang Town, Jiading District, Shanghai, China Телефон: 400-820-3885
Факс: 800-820-3885
E-mail: satamarcom_asia@apextoolgroup.com
Web-сайт: www.satatools.com
Испытательный центр
Общество с ограниченной ответственностью «ТестИнТех» (ООО «ТестИнТех») Адреса:123308, г. Москва, ул. Мневники, д.1, эт. 5, помещ. I, ком. 12;
123308, г. Москва, р-н Хорошево-Мневники, ул. Мневники, д. 1, стр. 11
Телефон: +7 (499) 944-40-40; +7 (967) 044-16-37
E-mail: 84999444040@mail.ru
Web-сайт: www.testinteh.ru
Правообладатель
SATA TOOL (SHANGHAI) LIMITED, КитайАдрес: 508 Section, 5 Floor, No.3 Building, 399#, Fu Te North Road, China (Shanghai) Pilot Free Trade Zone
Телефон: 400-820-3885
Факс: 800-820-3885
E-mail: satamarcom_asia@apextoolgroup.com
Web-сайт: www.satatools.com
Ключи состоят из корпуса, предельного механизма, рукоятки, фиксатора, головки с трещоткой и присоединительным квадратом.
Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента, расположенного внутри корпуса. Под действием приложенной к рукоятке силы при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый щелчок, что указывает на достижение установленного крутящего момента силы.
К данному типу ключей относятся ключи динамометрические (моментные) предельные SATA модификаций (исполнений): 96211, 96212, 96310, 96311, 96312, 96313, 96411, 96412.
Выпускаемые модификации (исполнения) ключей отличаются диапазоном воспроизведений крутящего момента силы, массой, длиной, шкалой с указателем значений крутящего момента силы, размером присоединительного квадрата.
Общий вид средства измерений приведен на рисунках с 1 по 8.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, в виде цифрового обозначения, состоящего из арабских цифр, наносится методом игольчатой (ударноточечной) маркировки на ключ, в месте, указанном на рисунке 9.
На корпус ключа также наносится информация о модификации (исполнении).
(моментных) модификации
(моментных) модификации
динамометрических предельных SATA
модификации
предельных SATA
(исполнения)96310
динамометрических предельных SATA
(моментных) модификации
динамометрических предельных SATA (исполнения)96311
модификации
модификации
предельных SATA
(исполнения)96313
предельных SATA
(исполнения)96312

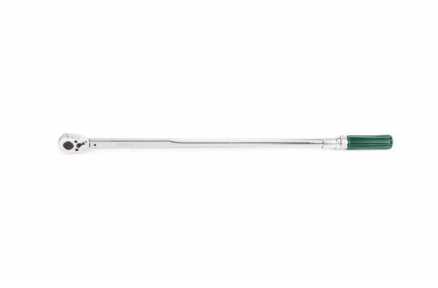

Рисунок 7 - Общий
динамометрических предельных SATA
(исполнения) 96411
Рисунок 8 - Общий
динамометрических предельных SATA (исполнения) 96412
вид ключей (моментных) модификации
вид ключей (моментных) модификации
Место нанесения знака утверждения типа
а
Место нанесения серийного номера
б

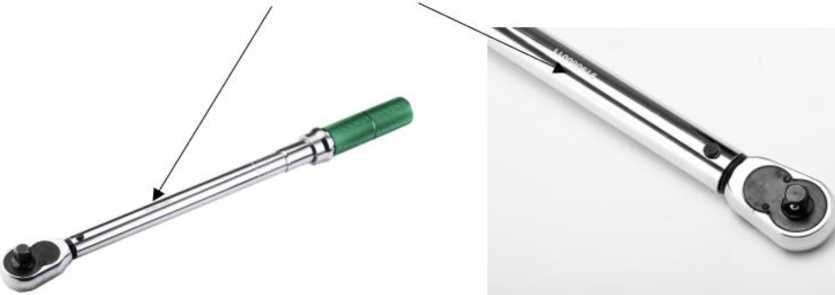

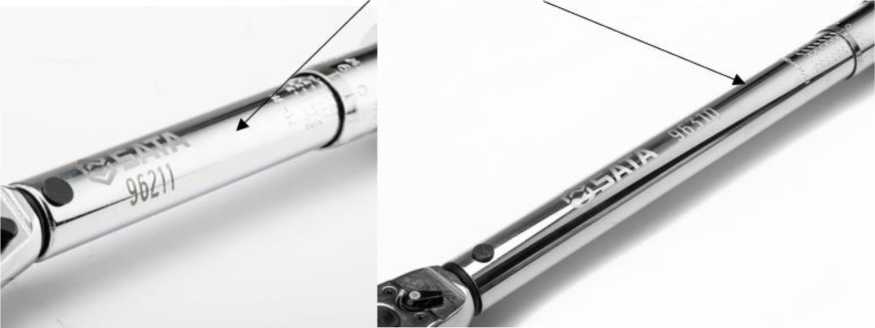

Рисунок 9 - Пример нанесения информации об модификации (исполнении) (а), серийном номере (б) ключа динамометрического (моментного) предельного SATA
Пломбирование ключей динамометрических (моментных) предельных SATA не предусмотрено.
Таблица 1 - Метрологические характеристики ключей динамометрических (моментных) предельных SATA
|
Модификация (Исполнение) |
Диапазон воспроизведений крутящего момента силы, Н^м |
|
96211 |
от 1 до 5 |
|
96212 |
от 5 до 25 |
|
96310 |
от 10 до 50 |
|
96311 |
от 20 до 100 |
|
96312 |
от 40 до 200 |
|
96313 |
от 60 до 340 |
|
96411 |
от 100 до 550 |
|
96412 |
от 150 до 800 |

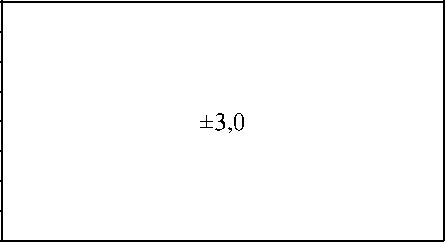

Пределы допускаемой относительной погрешности воспроизведений крутящего момента силы, %

Таблица 2 - Основные технические характеристики ключей динамометрических (моментных) предельных SATA
|
Модификация (Исполнение) |
Длина, мм, не более |
Масса, кг, не более |
Размер присоединитель-ного квадрата, мм (дюйм) |
Условия эксплуатации: - температура окружающей среды, °С |
|
96211 |
230 |
0,60 |
6,35 (1/4) |
от -20 до +60 |
|
96212 |
270 |
0,63 |
9,53 (3/8) | |
|
96310 |
426 |
1,40 |
9,53 (3/8) | |
|
96311 |
473 |
1,63 |
12,7 (1/2) | |
|
96312 |
555 |
1,85 |
12,7 (1/2) | |
|
96313 |
616 |
2,12 |
12,7 (1/2) | |
|
96411 |
864 |
6,35 |
19,05 (3/4) | |
|
96412 |
1090 |
7,15 |
19,05 (3/4) |
