Назначение/измеряемая величина

Наименование СИ

№ ФИФ

Вычислитель

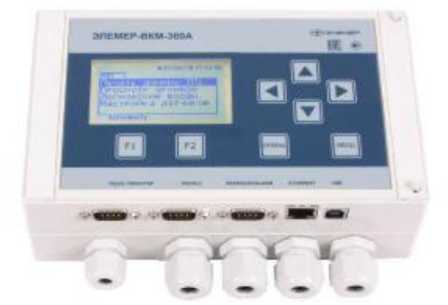

Вычислитель расхода универсальный «ЭЛЕМЕР-ВКМ-360»

68948-17

Вычислитель УВП-280

53503-13

Первичный преобразователь

Осредняющая напорная трубка deilaP¹'

-

Назначение/измеряемая величина

Наименование СИ

№ ФИФ

Дифференциальное/ избыточное давление

Преобразователи давления измерительные АИР-

20/М2

63044-16

Датчики давления ЭнИ 100 (СУЭР-100)

71842-18

Датчики давления ИД

88480-23

Датчики давления Агат- 100МТ

74779-19

Температура

Преобразователи термоэлектрические ТП

80413-20

Термопреобразователи сопротивления из платины и меди и их чувствительные элементы ТС и ЧЭ

58808-14

Термопреобразователи универсальные ТПУ 0304

50519-17

Термопреобразователи сопротивления ТС-Б

72995-20

Преобразователи термоэлектрические ТП-Б

43469-20

Термопреобразователи сопротивления ЭнИ 300

78201-20

Преобразователи термоэлектрические ЭнИ 300

79691-20

Барьер искрозащиты

Преобразователи измерительные (барьеры искрозащиты)    «ЭЛЕМЕР-БРИЗ    420-Ех»,

«ЭЛЕМЕР-БРИЗ ТМ1-Ех»

65317-16

Преобразователи измерительные разделительные MACX-MCR

82253-21

84944-22

Барьеры искрозащиты GS

88232-23

Наименование

Обозначение

Количество

Примечание

Расходомер

Дельтабар-рус

1 шт.

Комплектация согласно заказу

Паспорт

-

1 экз.

-

Руководство по эксплуатации

РЭ 26.51.52-001-40150732-2023

1 экз.

-

Наименование характеристики

Значение

Динамический диапазон измерений

1:10

Диапазон скоростей измеряемой среды, м/с: газ, пар

жидкость

от 1,5¹⁾ до 40

от 0,3 до 10

Диапазон измерений объемного расхода, м³/с

от S^Vmin до S^VmHK ²⁾

Пределы допускаемой относительной погрешности измерений объемного расхода и объема в рабочих условиях, %

±1,5

±1,6³⁾

Пределы допускаемой относительной погрешности измерений массового расхода, массы, объемного расхода и объема газа, приведенного к стандартным условиям, %

±2,5

±2,6³⁾

• ¹⁾ Минимальная скорость измеряемой среды зависит от плотности среды при рабочих условиях

• ²⁾ где S = яО²/4, м² - площадь сечения трубопровода номинальным диаметром DN,

м,

Vmin и Утах - верхний и кижкий пределы измерений скорости потока соответственно, м/с

• ³⁾ при применении барьера искрозащиты

Наименование характеристики

Значение

Номинальный диаметр (размер поперечного сечения) трубопровода DN, мм

от 100 до 6500

Диапазон разности давлений, кПа

от -4000 до +4000

Максимальное рабочее давление измеряемой среды расходомера, МПа, для:

газа и жидкости

водяного пара

32¹⁾

18¹⁾

Диапазон рабочих температур измеряемой среды, °С

от -40 до +600

Условия эксплуатации:

• - температура окружающей среды, °С

• - относительная влажность окружающего воздуха, %

• - атмосферное давление, кПа

• - напряжение питания постоянного тока, В

от -40 до +60

от 30 до 98 от 84 до 106,7 от 10,5 до 45

Выходные сигналы

4-20 мЛ, HART, Profibus PA, Foundation Fieldbus и Modbus

Маркировка взрывозащиты:

АИР-20Ех/М2-Н

АИР-20Ехd/М2-Н, ЛИР-20Е\й/М2-МВ АИР-20Ехdia/М2-Н для модификаций MACX MCR-EX-IDS-I-I(-SP), MACX MCR-EX-IDS-2I-2I(-SP) для модификаций MACX MCR-EX-TC-I(-C), MACX MCR-EX-RTD-I(-SP)(-C) для модификации GS8535-EX

в соответствии с маркировкой средств измерений 0ExiaIICT6 X 1ExdnCT6 X 0ExianCT6 X, 1ExdIICT6 X [Ex ia Ga] IIC X, 2Ex e [ia Ga] IIC T4 Gc X [Ex ia Ga] IIC [Ex ia Da] IIIC [Ex ia Ga] IIC [Ex ia Da] IIIC

¹⁾ - По заказу возможно изготовление для применения при давлении до 60 МПа

Наименование характеристики

Значение

Средний срок службы, лет

10

Средняя наработка до отказа, ч, не менее

65000
