Номер по Госреестру СИ: 94456-25
94456-25 Катушки
(ЕА019)
Назначение средства измерений:
Катушки ЕА019 (далее - катушки) предназначены для масштабного преобразования силы постоянного и переменного тока частотой 50 Гц с заданным коэффициентом масштабного преобразования.
Внешний вид.
Катушки
Рисунок № 1
Общие сведения
Дата публикации - 30.01.2025
Срок свидетельства -
Номер записи - 196229
ID в реестре СИ - 1422924
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет,
Производитель
Изготовитель - Фирма Transmille Ltd
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Исследование "Анализ рынка поверки Северо-Западного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в Северо-Западном регионе.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№167 от 2025.01.27 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Катушки (ЕА019)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Cправочник реагентов составлен по данным из реестра "Сведения о результатах поверки средств измерений" ФГИС АРШИН и содержит сведения о реагентах, используемых при поверке средств измерений.
Справочник содержит более 150 записей и постоянно пополняется силами сотрудников ФГУП ВНИИМС. Описание каждого из реагентов состоит из наименования и цифро-буквенного кода.
Бесплатный
Кто поверяет Катушки (ЕА019)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Катушки (ЕА019)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист формуляра типографским или иным пригодным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Методика измерений» документа «Катушки ЕА019. Формуляр».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10-8 от 1-10-1 до 1^106 Гц».
до 100 А в диапазоне частот
Фирма Transmille Ltd, Великобритания
Staplehurst Kent TN12 0QW,
Staplehurst Kent TN12 0QW,
Адрес: Unit 4, Select Business Centre Lodge Road United Kingdom
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия катушек основан на трансформации значений измерительного тока, создаваемого калибратором тока. Ток из калибратора поступает на определенную катушку, где увеличивается в количество раз, равному числу витков в катушке. Поверяемые (калибруемые) клещи или другие бесконтактные измерители силы постоянного и переменного тока на основе эффекта Холла располагаются таким образом, что фактически измеряют суммарное магнитное поле всех витков каждой катушки.
Конструктивно катушки состоят из трех независимых контуров с обмотками с коэффициентами масштабного преобразования силы постоянного и переменного тока частотой 50 Гц, равными 2, 10 и 50. Катушки полностью заключены в одном изолированном пластиковом корпусе, укомплектованным столиком для удобства использования.
К данному типу относится средство измерений с серийным номером 111234I14.
Пломбирование средства измерений не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер в виде цифрового и буквенного обозначения, состоящего из арабских цифр и латинских букв, наносится методом термотрансферной печати на табличку, наклеиваемую на средство измерений в месте, указанном на рисунке 1.

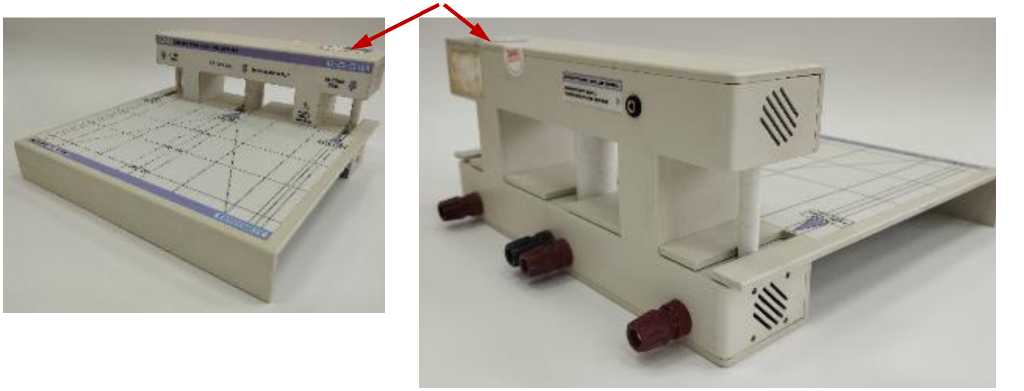

Общий вид средства измерений с указанием места нанесения серийного номера приведен на рисунке 1.
Место нанесения серийного номера
Рисунок 1 - Общий вид средства измерений с указанием места нанесения серийного номера
Таблица 1 -
|
Наименование характеристики |
Значение | ||
|
Коэффициент масштабного преобразования (число витков) |
2 |
10 |
50 |
|
Диапазон силы тока на входе, А |
от 0,1 до 40 |
от 0,1 до 40 |
от 0,1 до 40 |
|
Диапазон силы тока на выходе, А |
от 0,2 до 80 |
от 1 до 400 |
от 5 до 2000 |
|
Пределы допускаемой абсолютной погрешности преобразования, А |
0,49х 10 2 •1уст + 0,072 |
0,60Х 10 2 •1уст + 0,112 |
0,46х 10 2 •1уст + 0,42 |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Минимальный внутренний размер зажима — просвета для | |
|
токовых клещей и других бесконтактных измерителей тока | |
|
(диаметр установочного места), мм: | |
|
- 2-х витковая катушка |
10 |
|
- 10-ти витковая катушка |
10 |
|
- 50-ти витковая катушка |
25 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
295 |
|
- ширина |
300 |
|
- высота |
130 |
|
Масса, кг, не более |
1,5 |
|
Условия эксплуатации:
|
от +15 до +25 80 |
