Номер по Госреестру СИ: 94459-25
94459-25 Манометры показывающие
(Обозначение отсутствует)
Назначение средства измерений:
Манометры показывающие (далее - манометры) предназначены для измерений избыточного давления газообразных и жидких сред.

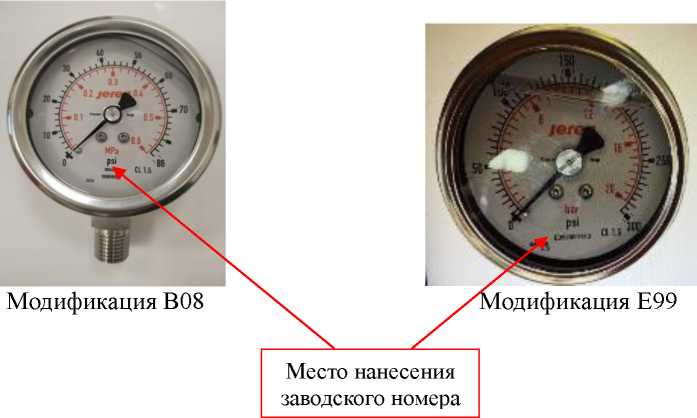

Внешний вид.
Манометры показывающие
Рисунок № 1
Общие сведения
Дата публикации - 30.01.2025
Срок свидетельства - 27.01.2030
Номер записи - 196232
ID в реестре СИ - 1422927
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Обозначение отсутствует,
Производитель
Изготовитель - Компания Yantai Jereh petroleum Equipment & Technologies Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№167 от 2025.01.27 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Манометры показывающие (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания Yantai Jereh petroleum Equipment & Technologies Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94459-25 27.01.2030 |
Манометры показывающие, Обозначение отсутствует Компания Yantai Jereh petroleum Equipment & Technologies Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
Современная Пермь - крупный промышленный центр на востоке европейской части России и третий по величине город в стране после Москвы и Санкт-Петербурга (799,68 кв. км).
Градообразующей осью Перми исторически является река Кама, приток Волги и главная река Западного Урала. Вдоль берегов Камы город протянулся на 70 км, уступая по длине только Санкт-Петербургу и Сочи.
Пермь - один из крупнейших промышленных центров страны. Ведущими отраслями экономики города являются машиностроение, нефте- и газопереработка, электроэнергетика, химия и нефтехимия, пищевая промышленность, деревообработка и полиграфия.
Пересечение трансконтинентальных автомобильных, железнодорожных и воздушных линий делает Пермь значительным транспортным узлом и логистическим центром Урала. Кама - пятая по длине река в Европе. Водный путь по Каме приведет вас в направлении пяти морей - Азовского, Черного, Каспийского, Белого и Балтийского. Автолюбители могут добраться до Перми по федеральной трассе Москва-Чита. Международный аэропорт Большое Савино осуществляет регулярные авиаперевозки по России и за рубеж, имеет пограничные и таможенные службы.
Отчет "Анализ рынка поверки в Перми" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пермь.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Манометры показывающие (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Манометры показывающие (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта печатным методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 5 паспорта «Описание».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;
Технический стандарт предприятия компании «Yantai Jereh petroleum Equipment & Technologies Co., Ltd.», Китай. «Манометры показывающие».
ПравообладательКомпания Yantai Jereh petroleum Equipment & Technologies Co., Ltd., Китай Адрес: No. 27 Jereh Road, Laishan District, Yantai, Китай
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия манометров основан на использовании зависимости между чувствительного элемента, который с в угловое перемещение показывающей
измеряемым давлением и упругой деформацией помощью передаточного механизма преобразуется стрелки относительно шкалы манометра.
корпуса, передаточного механизма, стрелкой, защитного стекла, штуцера для
Конструктивно манометры состоят из чувствительного элемента, циферблата со шкалой и присоединения манометра.
Манометры показывающие изготавливаются в следующих модификациях: B08 и E99.
Манометры изготавливаются в корпусе из нержавеющей стали, с радиальным и осевым расположением штуцеров. Диаметры корпусов бывают: 60; 100; 150 мм. В конструкции манометров предусмотрена возможность заполнения корпуса демпфирующей жидкостью для повышения износоустойчивости и виброустойчивости манометров. Манометры отличаются метрологическими и техническими характеристиками.
Пломбирование манометров не предусмотрено.
Нанесение знака поверки на манометры не предусмотрено.
Заводской номер, в виде буквенно-цифрового обозначения, нанесен на циферблат манометра и (или) на информационную наклейку присоединенную к корпусу манометра типографским способом.
Внешний вид манометров и место нанесения заводского номера представлены на рисунке 1.
Рисунок 1 - Внешний вид манометров и место нанесения заводского номера
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Манометр |
Манометры показывающие |
1 шт. |
|
Паспорт |
- |
1 шт. |
Метрологические и основные технические характеристики манометров приведены в таблицах 1 - 2.
|
Таблица 1 - Метрологические ха |
рактеристики |
|
Наименование характеристики |
Значение |
|
Диапазон измерений, избыточного давления, МПа (бар)1)2) |
от 0 до 0,6 (от 0 до 6); от 0 до 0,69 (от 0 до 6,9); от 0 до 1,6 (от 0 до 16); от 0 до 2,07 (от 0 до 20,7); от 0 до 2,5 (от 0 до 25); от 0 до 4 (от 0 до 40); от 0 до 6 (от 0 до 60); от 0 до 10 (от 0 до 100); от 0 до 25 (от 0 до 250); от 0 до 40 (от 0 до 400) |
|
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений, % |
±1,6 |
|
Вариация показаний приведенная к диапазону измерений, % |
1,6 |
|
Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры от нормальных условий, % от диапазона измерений / 10 °C |
±0,4 |
| |
Таблица 2 - Основные технические
|
Наименование характеристики |
Масса, кг, не более |
|
Габаритные размеры, длинахширинахвысота, мм, не более: |
90x65x35 |
|
Масса, кг, не более: |
0,8 |
|
Нормальные условия эксплуатации: температура окружающей среды, °С относительная влажность, %, не более атмосферное давление, кПа |
от +15 до +25 85 от 84,0 до 106,7 |
|
Рабочие условия эксплуатации манометров:
|
от -40 до +70 85 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
