Номер по Госреестру СИ: 94462-25
94462-25 Измерители термокомпенсированные сигнализирующие
(ZMJ100)
Назначение средства измерений:
Измерители термокомпенсированные сигнализирующие ZMJ100 (далее -измерители) предназначены для измерений избыточного (в т.ч. разрежения) и абсолютного давления, а также температуры гексафторида серы SF6 и других газов, и преобразования измеренных данных в величину, функционально связанную с давлением (плотность газа), а также для управления внешними электрическими цепями от сигнализирующего устройства прямого действия, путем включения и выключения контактов в схемах сигнализации автоматики и блокировки технологических процессов.

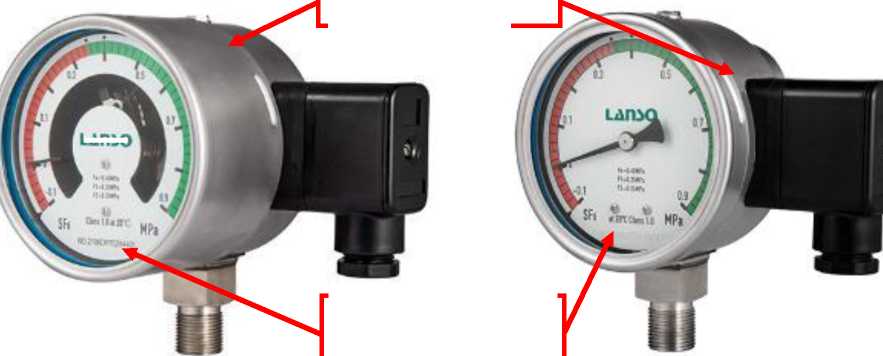

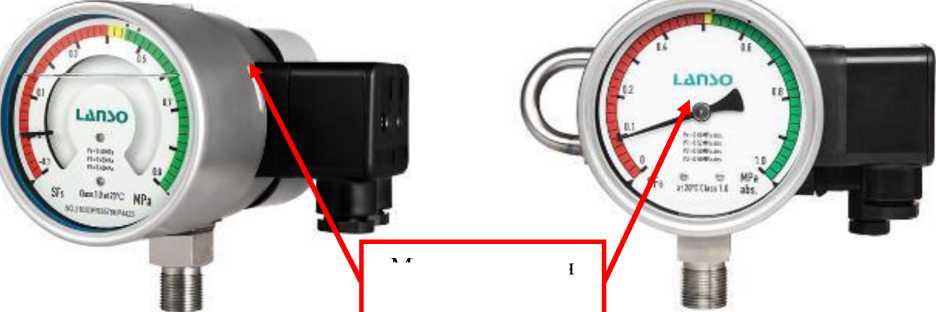

Внешний вид.
Измерители термокомпенсированные сигнализирующие
Рисунок № 1
Внешний вид.
Измерители термокомпенсированные сигнализирующие
Рисунок № 2
Общие сведения
Дата публикации - 30.01.2025
Срок свидетельства - 27.01.2030
Номер записи - 196235
ID в реестре СИ - 1422930
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Lanso Konly (Shanghai) Instruments Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке торговых весов. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№167 от 2025.01.27 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Измерители термокомпенсированные сигнализирующие (ZMJ100)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Cправочник реагентов составлен по данным из реестра "Сведения о результатах поверки средств измерений" ФГИС АРШИН и содержит сведения о реагентах, используемых при поверке средств измерений.
Справочник содержит более 150 записей и постоянно пополняется силами сотрудников ФГУП ВНИИМС. Описание каждого из реагентов состоит из наименования и цифро-буквенного кода.
Бесплатный
Кто поверяет Измерители термокомпенсированные сигнализирующие (ZMJ100)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Измерители термокомпенсированные сигнализирующие (ZMJ100)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
неизменяемым и предназначено значений. Возможность
ПО не предусмотрена.
является измеренных встроенного
передачи
Измерители модификация ZMJ100PR и ZMJ100XDR имеют встроенное и внешнее программное обеспечение (далее - ПО). Встроенное ПО размещается в микроконтроллере, расположенного внутри измерителя, преобразования и идентификационных данных преобразователя исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа проверка защиты программного обеспечения».
для считывания Конструкция
Внешнее ПО не является метрологически значимым и предназначено для вывода информации об измеренных значениях и техническом состоянии измерителя.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 -
ПО
данные
|
Идентификационные данные (признаки) |
Значение | |
|
ZMJ100PR |
ZMJ100XDR | |
|
Идентификационное наименование ПО |
LANSO ZMJ100PR |
LANSO ZMJ100XDR |
|
Номер версии ПО, не ниже |
V04R02 |
V02R03 |
|
Цифровой идентификатор ПО |
Отсутствует |
Отсутствует |
Знак утверждения типа
Знак утверждения типананосится на эксплуатационную документацию типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Эксплуатация и обслуживание» руководство по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10"1 - 1^107 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия Lanso Konly (Shanghai) Instruments Co., Ltd.
ПравообладательLanso Konly (Shanghai) Instruments Co., Ltd., КНР
Адрес: No.50, lane 3679, jindu road, minhang district, Shanghai, China Телефон: (86) 21-880 809 20
Web-сайт: www.lanso.com.cn
Изготовитель
Lanso Konly (Shanghai) Instruments Co., Ltd., КНРАдрес: No.50, lane 3679, jindu road, minhang district, Shanghai, China Телефон: (86) 21-880 809 20
Web-сайт: www.lanso.com.cn
Испытательный центр
Федеральное государственное бюджетное учреждение научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66«Всероссийский
E-mail: office@vniims.ru,
Web-сайт: www.vniims.ru
Правообладатель
Lanso Konly (Shanghai) Instruments Co., Ltd., КНРАдрес: No.50, lane 3679, jindu road, minhang district, Shanghai, China Телефон: (86) 21-880 809 20
Web-сайт: www.lanso.com.cn
Принцип действия измерителей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. Чувствительным элементом измерителя является трубчатая пружина. Под воздействием избыточного давления трубка стремится к распрямлению. При этом изменяются внутренний и внешний радиусы пружины, что вызывает соответствующее изменение положения свободного конца пружины, это в свою очередь приводит к перемещению показывающей стрелки измерителя посредством передаточного механизма. Стрелка при своем движении осуществляет замыкание или размыкание (в зависимости от схемы подключения) контактов сигнализирующего механизма, подключенных к выводу электрических контактов. Свободный конец трубчатой пружины зафиксирован на биметаллический компенсатор температуры, осуществляющий функцию компенсации при отклонении температуры от плюс 20°C.
Принцип действия преобразователя давления измерителей модификаций ZMJ100PR и ZMJ100XDR основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента преобразователя. Упругая деформация чувствительного элемента преобразуется в электрический сигнал, который поступает в электронный блок и преобразуется в цифровой сигнал.
Принцип действия преобразователя температуры измерителей модификаций ZMJ100PR и ZMJ100XDR основан на зависимости от температуры падения напряжения на p-n переходе полупроводника, который поступает в электронный блок и преобразуется в цифровой сигнал.
Электроконтактная группа сигнализирующего устройства осуществляет коммутацию электрических цепей сигнализации и аварийного отключения при достижении предупредительных и пороговых значений давления (плотности, функционально связанной с давлением) газа. Уставки срабатывания электроконтактов сигнализирующего устройства настраиваются на заводе-изготовителе по запросу пользователя и не подлежат перенастройке в процессе эксплуатации.
Конструктивно измерители состоят из цилиндрического корпуса со шкалой, закрытой защитным стеклом, чувствительного элемента, кинематического механизма со стрелкой, сигнализирующего механизма с указателями, вывода электрических контактов и штуцера для подключения измерителя. Модификации ZMJ100PR и ZMJ100XDR дополнительно снабжены преобразователями давления и температуры, предназначенные для дистанционного мониторинга.
Измерители изготавливаются в четырех модификациях: ZMJ100P, ZMJ100PR, ZMJ100XD и ZMJ100XDR, которые отличаются конструктивным исполнением, наличием преобразователя давления и температуры. Измерители с (S) в окончании обозначения модификации заполнены силиконовым маслом для повышения виброустойчивой.
Заводские номера наносятся в виде цифрового и (или) буквенно-цифрового обозначения, состоящего из арабских цифр и (или) букв латинского алфавита, на циферблате измерителя методом печати или рукописным методом. Заводской номер допускается наносить на корпус измерителя.
Допускается нанесение знака поверки на корпус измерителя, в том числе на стекло и заднюю поверхность корпуса.
Пломбирование измерителей осуществляется с помощью пломбировочной наклейки, которая разрушается при вскрытии.
пломбировки
Общий вид измерителя, место нанесения знака поверки и места представлен на рисунке 1-4.
Место пломбировки
LiinX)
i.
Место нанесения заводского номера
Рисунок 2 - измеритель модификации
ZMJ100XD
Рисунок 1 - измеритель модификации
ZMJ100P
Место нанесения знака поверки
Рисунок 4 - измеритель модификации
ZMJ100XDR
Рисунок 3 - измеритель модификации
ZMJ100PR
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений давления, МПа |
от -0,1 до 0,9 |
|
Пределы допускаемой приведенной погрешности, % от диапазона измерений давлений 1): ZMJIOOP, ZMJIOOPR: в диапазоне температур от +19 до +21°С включ.; в диапазоне температур от -20 до +21 °С не включ. и св.+21 до +60 °С (от -40 до +19 °С не включ. и св.+21 до +60 °С); ZMJ100XD,ZMJ100XDR: в диапазоне температур от +19 до +21°С включ.; в диапазоне температур от -40 до +19 °С не включ. и св.+21 до +60 °С |
±1,0; ±1,6 ±1,8 (±2,5) ±1,0 ±2,5 |
|
Диапазон измерений давления преобразователем, МПа (МПа абс.)1) |
от -0,1 до 0,9 (от 0 до 1) |
|
Пределы допускаемой приведенной погрешности измерений давления преобразователем, % от диапазона измерений давлений |
±1,0 |
|
Диапазон измерений температуры (только для модификаций ZMJIOOPR и ZMJ100XDR), °С |
от -40 до +60 |
|
Пределы допускаемой абсолютной погрешность измерений температуры, °С |
±1,0 |
|
Пределы допускаемой приведенной погрешности срабатывания сигнализирующего устройства, % от диапазона измерений давлений |
±2,5 |
|
1) Определяется при заказе измерителя | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение тока внешних коммутируемых цепей, В, не более
|
220 380 |
|
Напряжение питания преобразователя, В |
24 |
|
Цифровой выходной сигнал преобразователя |
Modbus (посредству интерфейса RS485) |
|
Габаритные размеры (высота^ширина^ глубина), мм, не более |
138x183x149 |
|
Масса, кг, не более, |
2,5 |
|
Нормальные условия измерений:
|
от +19 до +21 80 от 84,0 до 106,7 |
|
Рабочие условия измерений:
|
от - 40 до +60 95 от 84,0 до 106,7 |
