Номер по Госреестру СИ: 94433-25
94433-25 Газоанализаторы кислорода
(EMD)
Назначение средства измерений:
Газоанализаторы кислорода EMD (далее - газоанализаторы) предназначены для измерений объемной доли кислорода в азоте или других инертных и технологических газах.
Внешний вид.
Газоанализаторы кислорода
Рисунок № 1
Внешний вид.
Газоанализаторы кислорода
Рисунок № 2
Внешний вид.
Газоанализаторы кислорода
Рисунок № 3
Внешний вид.
Газоанализаторы кислорода
Рисунок № 4
Внешний вид.
Газоанализаторы кислорода
Рисунок № 5
Внешний вид.
Газоанализаторы кислорода
Рисунок № 6
Внешний вид.
Газоанализаторы кислорода
Рисунок № 7
Общие сведения
Дата публикации - 30.01.2025
Срок свидетельства - 27.01.2030
Номер записи - 196238
ID в реестре СИ - 1422933
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. EMD-485D,
Производитель
Изготовитель - "Southland Sensing Ltd."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Подведы РСТ VS сторонние организации" показывает в динамике по годам пропорцию в распределении поверок между подведомственными Росстандарту организациями (ФГУП, ФГБУ, ФБУ ..) и иными организациями.
Предварительная сортировка организаций, подведомствнных РСТ осуществлялась в ручном режиме по ключемым словам, справочникам ФГИС АРШИН и информации, размещенной на официальном сайте Федерального агентства по техническому регулированию и метрологии.
Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№170 от 2025.01.27 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Газоанализаторы кислорода (EMD)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.
В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Кто поверяет Газоанализаторы кислорода (EMD)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НМОП" (RA.RU.311359) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Газоанализаторы кислорода (EMD)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения объемной доли кислорода.
Встроенное программное обеспечение обеспечивает следующие основные функции:
-
- обработку и передачу измерительной информации от первичного измерительного преобразователя (электрохимического сенсора);
-
- отображение результатов измерений на дисплее;
-
- формирование выходного аналогового и цифрового сигналов;
-
- формирование релейного выходного сигнала;
-
- самодиагностику аппаратной части газоанализатора;
-
- настройку нулевых показаний и чувствительности.
ПО газоанализатора реализует следующие расчетные алгоритмы:
-
1) вычисление значений объемной доли кислорода по данным от первичного измерительного преобразователя (электрохимического сенсора);
-
2) вычисление значений выходного аналогового и цифрового сигналов;
-
3) формирование релейного выходного сигнала;
-
4) непрерывную самодиагностику аппаратной части газоанализатора.
Номер версии встроенного ПО отображен в документе «Газоанализаторы кислорода EMD. Технический паспорт и руководство по эксплуатации».
Газоанализаторы не имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «низкий» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PCB-10020 |
|
Номер версии (идентификационный номер) ПО |
Version 1.5 1) |
|
1) Номер версии записывается в виде 1.x, где «1» указывает на метрологически значимую (неизменяемую) часть ПО, а «x» (арабские цифры от 0 до 9) описывают модификации ПО, которые не влияют на МХ СИ (интерфейс, устранение незначительных программных ошибок и т.п.). | |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, расположенную на электронном блоке (рисунок 2), и на титульный лист технического паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Порядок работы» документа «Газоанализаторы кислорода EMD. Технический паспорт и руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
Стандарт предприятия «Southland Sensing Ltd.», США.
Правообладатель«Southland Sensing Ltd.», США
Адрес: 4045E. Guasti Rd. #203 Ontario, CA 91761 USA
Телефон: 1-949-398-2879
Факс: 1-949-315-3622
E-mail: sales@sso2.com
Web-сайт: https://sso2.com
Изготовитель
«Southland Sensing Ltd», СШААдрес: 4045E. Guasti Rd. #203 Ontario, CA 91761 USA
Телефон: 1-949-398-2879
Факс: 1-949-315-3622
E-mail: sales@sso2.com
Web-сайт: https://sso2.com
Испытательный центр
Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени (ФГУП «ВНИИМ им. Д.И. Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: (812) 251-76-01, факс: (812) 713-01-14 E-mail: info@vniim.ru Web сайт: www.vniim.ruПравообладатель
«Southland Sensing Ltd.», СШААдрес: 4045E. Guasti Rd. #203 Ontario, CA 91761 USA
Телефон: 1-949-398-2879
Факс: 1-949-315-3622
E-mail: sales@sso2.com
Web-сайт: https://sso2.com
Принцип измерений газоанализаторов электрохимический.
Отбор пробы диффузионный или принудительный (за счет избыточного давления в точке отбора пробы или внешнего побудителя расхода), в зависимости от корпуса датчика (сенсора).
Газоанализаторы обеспечивают выполнение следующих функций:
- измерение объемной доли кислорода и отображение результатов измерений на встроенном дисплее;
4 до 20 мА зависимости
- формирование выходного аналогового сигнала постоянного тока от и/или напряжения постоянного тока от 0 до 1 В и/или от 0 до 10 В (в от модификации);
зависимости
- формирование выходного цифрового сигнала, интерфейс RS485 (в от модификации).
Газоанализаторы представляют собой стационарные одноканальные приборы непрерывного действия.
В состав газоанализатора входят электронный блок с панелью управления, электрохимический датчик (сенсор) и корпус датчика. Соединение корпуса датчика электронного блока осуществляется по 2-х или 6-ти проводной схеме.
Газоанализаторы выпускаются в 3-х модификациях EMD-482D, EMD-485D EMD-485M, отличающихся наличием цифровых и аналоговых выходных сигналов соединением корпуса датчика и электронного блока.
Общий вид газоанализаторов приведен на рисунке 1. Пломбирование газоанализаторов от несанкционированного доступа не предусмотрено.
Заводской номер наносится печатным способом в виде цифрового обозначения на табличку, расположенную на электронном блоке. Общий вид таблички и место нанесения знака утверждения типа приведены на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.

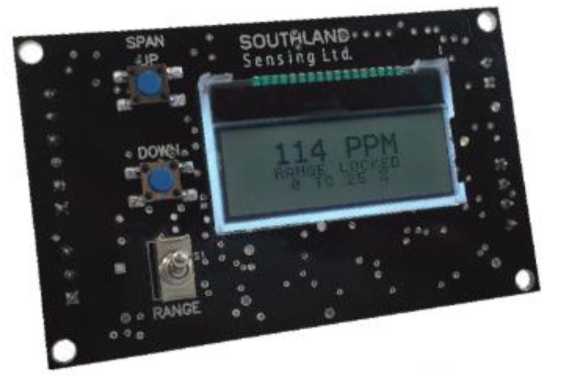

а) электронный
блок с панелью управления

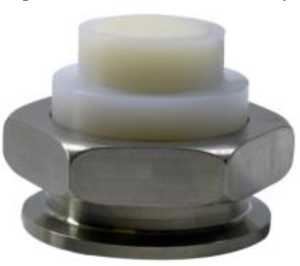

в) корпус датчика H6 KF-40

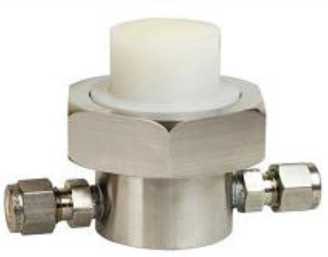

г) корпус датчика H3 проточный
б) электрохимический датчик (сенсор)
д) корпус датчика H1 KF-40
Рисунок 1 - Общий вид газоанализаторов (газоанализаторы модификаций EMD-482D, EMD-485D и EMD-485M имеют одинаковый общий вид)

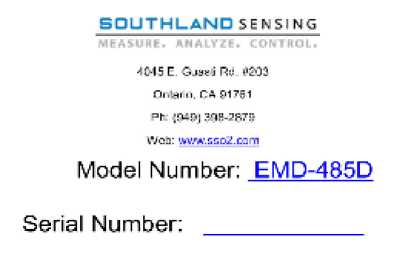

Рисунок 2 - Общий вид таблички с маркировкой на электронном блоке
Таблица 6 - Комплектность
|
Наименование |
Обозначение |
Количество, шт. |
Примечание |
|
Газоанализатор кислорода в составе - блок электроники |
EMD EMD-482D EMD-485D EMD-485M |
1 шт. |
Состав определяется при заказе |
|
H6 KF-40 H1 KF-40 H3 проточный TO2-1x TO2-2x PO2-160 PO2-24 |
1 шт. 1 шт. |
Состав определяется при заказе |
|
Технический паспорт и руководство по эксплуатации |
- |
1 шт. |
Таблица 2 - Основные
|
Обозначение электрохимического датчика (сенсора) |
Диапазон измерений объемной доли кислорода |
Пределы допускаемой основной 1) приведенной (к нормирующему значению) 2) погрешности, % |
|
TO2-1x, TO2-2x |
от 0 до 10 млн-1 |
±15 |
|
TO2-1x, TO2-2x |
от 0 до 100 млн-1 |
±15 |
|
TO2-1x, TO2-2x |
от 0 до 1000 млн-1 |
±10 |
|
TO2-1x , TO2-2x, PO2-160, PO2-24 |
от 0 до 1 % |
±6 |
|
PO2-160, PO2-24 |
от 0 до 5 % |
±6 |
|
PO2-160, PO2-24 |
от 0 до 10 % |
±3 |
|
TO2-1x, TO2-2x, PO2-160, PO2-24 |
от 0 до 25 % |
±2 |
Обозначение электрохимического датчика (сенсора)
PO2-160, PO2-24
Диапазон измерений объемной доли кисло________рода________ от 0 до 100 %
Пределы допускаемой основной 1) приведенной (к нормирующему значению) 2) погрешности, %
±1
-
1) Нормальные условия измерений:
-
- диапазон температуры окружающей среды от +15 °C до +25 °C;
-
- диапазон относительной влажности окружающей среды при температуре +25 °C от 30 % до 80 %;
-
- диапазон атмосферного давления от 98,0 до 104,6 кПа
-
2) Нормирующее значение - верхний предел диапазона измерений объемной доли кислорода.
Таблица 3 -
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации выходного сигнала газоанализаторов, в долях от пределов допускаемой основной приведенной погрешности |
0,5 |
|
Предел допускаемого времени установления выходного сигнала Т0,9д, с, для газоанализатора с сенсором: TO2-1x, TO2-2x |
30 |
|
PO2-160, PO2-24, TO2-1x (в диапазоне измерений объемной доли кислорода от 0 до 25 % и от 0 до 100 %), TO2-2x (в диапазоне измерений объемной доли кислорода от 0 до 25 % и от 0 до 100 %) |
20 |
|
Пределы допускаемой дополнительной погрешности газоанализатора от изменений температуры окружающей среды в диапазоне условий эксплуатации на каждые 10 °C, в долях от пределов допускаемой основной погрешности |
±1,0 |
|
Пределы допускаемой дополнительной погрешности газоанализаторов от изменения атмосферного давления в диапазоне условий эксплуатации на каждые 3,3 кПа, в долях от пределов допускаемой основной погрешности |
±1,0 |
|
Пределы допускаемой дополнительной погрешности газоанализаторов от изменения относительной влажности анализируемой среды в диапазоне условий эксплуатации на каждые 10 %, в долях от пределов допускаемой основной погрешности |
±0,5 |
|
Пределы допускаемого изменения показаний газоанализатора за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности |
±0,5 |
|
Время прогрева газоанализаторов *, мин, не более |
60 |
|
* Без учета времени продувки газовых магистралей для сенсоров микроконцентраций | |
|
кислорода. | |
Таблица 4 - Основные технические характеристики газоанализаторов
|
Наименование характеристики |
Значение |
|
Диапазон напряжения питания постоянного тока, В |
от 12 до 24 |
|
Потребляемый ток, мА, не более |
40 |
|
Диапазон расхода анализируемой среды для сенсора в корпусе H3 проточного, дм3/мин |
от 0,23 до 2,3 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
блок электроники | |
|
- высота |
50 |
|
- ширина |
85 |
|
- длина |
30 |
|
корпус датчика H6 KF-40 | |
|
- высота |
53 |
|
- диаметр |
64 |
|
корпус датчика H1 KF-40 | |
|
- высота |
48 |
|
- диаметр |
56 |
|
корпус датчика H3 проточный | |
|
- высота |
53 |
|
- диаметр |
83 |
|
Масса, кг, не более: | |
|
- блок электроники |
0,03 |
|
- корпус датчика H6 KF-40 |
0,35 |
|
- корпус датчика H1 KF-40 |
0,45 |
|
- корпус датчика H3 проточный |
0,36 |
|
Условия эксплуатации:
|
от 0 до +50 от 0 до 80 от 84,0 до 106,7 от 0,6 до 344,7 |
|
Степень защиты корпуса по ГОСТ 14254-2015 |
IP20 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка до отказа, ч |
21000 |
