Номер по Госреестру СИ: 94437-25
94437-25 Измерители параметров электробезопасности
(АКИП-8408)
Назначение средства измерений:
Измерители параметров электробезопасности АКИП-8408 (далее - измерители) предназначены для формирования и измерения напряжения переменного и постоянного тока, измерения силы переменного и постоянного тока и измерения электрического сопротивления.

Внешний вид.
Измерители параметров электробезопасности
Рисунок № 1

Внешний вид.
Измерители параметров электробезопасности
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) измерителей установлено на внутренний контроллер и служит для управления режимами работы, выбора встроенных основных и дополнительных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
не ниже V1.0.0 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель измерителей методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Выполнение измерений» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 31 декабря 2020 г. № 2316 «Об утверждении Государственной поверочной схемы для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1^10-16 до 100 А»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10-8 до 100 А в диапазоне частот от 1-10"1
до 1^106 Гц»;
30 декабря 2019 г. № 3456 «Об утверждении для средств измерений электрического сопротивления
Приказ Росстандарта от государственной поверочной схемы постоянного и переменного тока»;
Стандарт предприятия «Измерители параметров электробезопасности АКИП-8408».
Правообладатель«CHANGZHOU CHUANGKAI ELECTRONIC CO., LTD», Китай
Адрес: Room 438, No.5-2, Taihu West Road, Xinbei District, Changzhou, Jiangsu, China
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)Адрес: 111141, г. Москва, ул. Плеханова, д. 15А
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
E-mail: prist@prist.ru
Web-сайт: http://www.prist.ru
Принцип действия измерителей основан на формировании высокого напряжения переменного или постоянного тока из напряжения сети питания. Для получения напряжения постоянного тока напряжение сети питания выпрямляется и фильтруется. Управление процессами измерений осуществляется при помощи встроенного микропроцессора. Результаты измерений отображаются на графическом матричном дисплее.
Измерители могут работать в автоматическом и ручном режиме работы. Для установки длительности тестирования изоляции измерители оснащены встроенным таймером. После проведения высоковольтных испытаний автоматическую разрядку испытуемых цепей. Измерители могут управляться удаленно с помощью пульта дистанционного управления.
измерители проводят
Результаты измерений могут быть сохранены как во внутренней памяти установок, так и переданы на внешний ПК через интерфейсы связи RS-232, USB.
Конструктивно измерители выполнены в ударопрочных корпусах настольного исполнения с питанием от сети переменного тока. На передней панели измерителей расположены дисплей, индикаторы, регуляторы, функциональные кнопки и кнопки управления, измерительные гнезда, порт USB. На задней панели измерителей расположены разъем напряжения питания, клемма заземления, разъемы интерфейсов связи (RS-232/485), разъем для подключения пульта дистанционного управления.
Измерители имеют две модификации: АКИП-8408/1 и АКИП-8408/2, которые отличаются функциональными возможностями.
Общий вид измерителей и место нанесения знака утверждения типа представлены на рисунке 1. Для предотвращения несанкционированного доступа измерители имеют пломбировку в виде наклейки между верхней и задней стенками корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений. Схема опломбирования от несанкционированного доступа представлена на рисунке 2.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на верхней панели измерителей. Место нанесения знака поверки представлено на рисунке 1.
Серийный (заводской) номер, идентифицирующий каждый экземпляр измерителей, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус методом печати на наклейку, размещаемой на обратной стороне корпуса. Место нанесения заводского (серийного) номера представлено на рисунке 2.

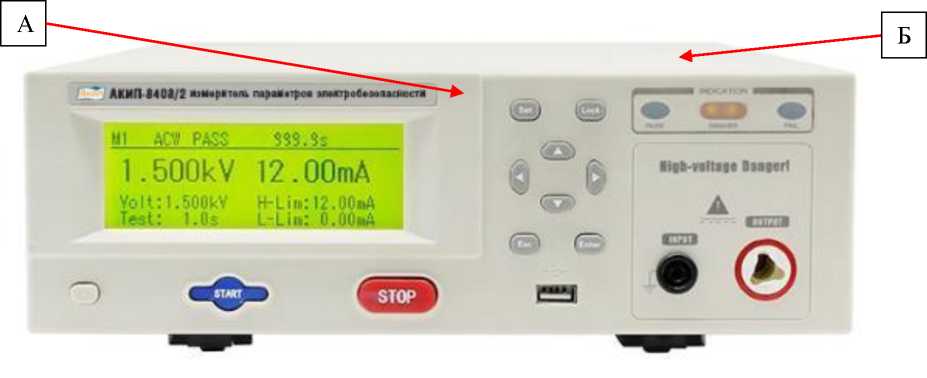

Рисунок 1 - Общий вид измерителей и место нанесения знака утверждения типа (А) и знака поверки (Б)

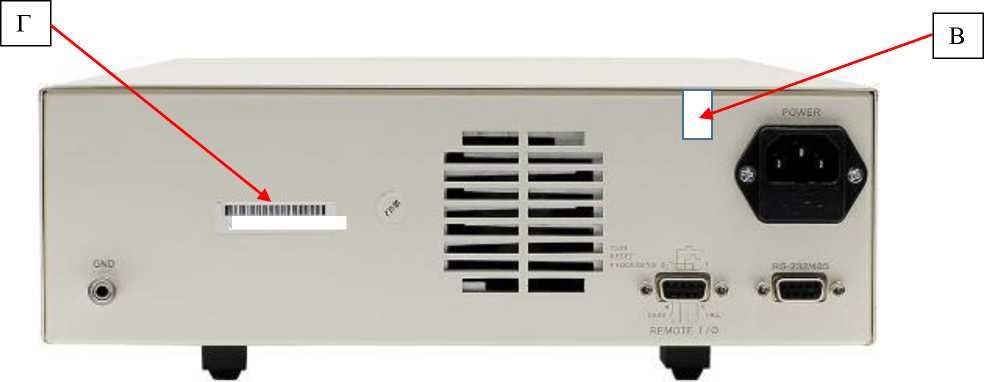

Рисунок 2 - Схема опломбирования от несанкционированного доступа (В) и места нанесения серийного номера (Г)
Таблица 2 -
|
Наименование характеристики |
Значение | |
|
АКИП-8408/1 |
АКИП-8408/2 | |
|
Диапазон выходного напряжения переменного тока, В |
от 500 до 5000 |
от 10 до 5000 |
|
Пределы допускаемой основной абсолютной погрешности измерения напряжения переменного тока, В |
±0,03^U | |
|
Диапазон выходного напряжения постоянного тока, В |
- |
от 10 до 6000 |
|
Пределы допускаемой основной абсолютной погрешности измерения напряжения постоянного тока, В |
- |
±0,03^U |
|
Диапазон установки силы переменного тока, мА |
от 0,01 до 12,00 | |
|
Диапазон установки силы постоянного тока, мА |
- |
от 0,01 до 6,00 |
|
Пределы допускаемой абсолютной погрешности измерения силы переменного тока, мА |
±(0,03^1+0,02) | |
|
Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, мА |
- |
±(0,03-1+0,02) |
|
Выходное напряжение постоянного тока в режиме измерения сопротивления изоляции, В |
- |
от 500 до 1000 |
|
Диапазон измерений сопротивления изоляции, ГОм |
- |
от 0,0001 до 99,0000 |
|
Пределы допускаемой относительной погрешности измерения сопротивления изоляции, % в диапазонах: от 0,0001 до 2,0000 ГОм включ. св. 2 до 10 ГОм включ. св. 10 до 99 ГОм включ. |
- |
+3 +5 +20 |
|
Примечания: U - значение измеренного напряжения, В; I - значение измеренной силы тока, мА. | ||
Таблица 3 - Технические
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
7,5 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
374x280x99 |
|
Потребляемая мощность, В^А, не более |
100 |
|
Параметры электрического питания:
|
от 198 до 240 от 47 до 63 |
|
Условия эксплуатации:
|
от +15 до +35 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
