Номер по Госреестру СИ: 94481-25
94481-25 Система измерений количества и параметров нефтегазоводяной смеси на объекте УПСВ-2 ПНС № 4 с УПСВ Малобалыкского месторождения ЦППН-9
(Обозначение отсутствует)
Назначение средства измерений:
Система измерений количества и параметров нефтегазоводяной смеси на объекте УПСВ-2 ПНС № 4 с УПСВ Малобалыкского месторождения ЦППН-9 (далее - СИКНС) предназначена для измерений массы нефтегазоводяной смеси и массы нетто нефти.

Внешний вид.
Система измерений количества и параметров нефтегазоводяной смеси на объекте УПСВ-2 ПНС № 4 с УПСВ Малобалыкского месторождения ЦППН-9
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист инструкции по эксплуатации СИКНС типографским способом.

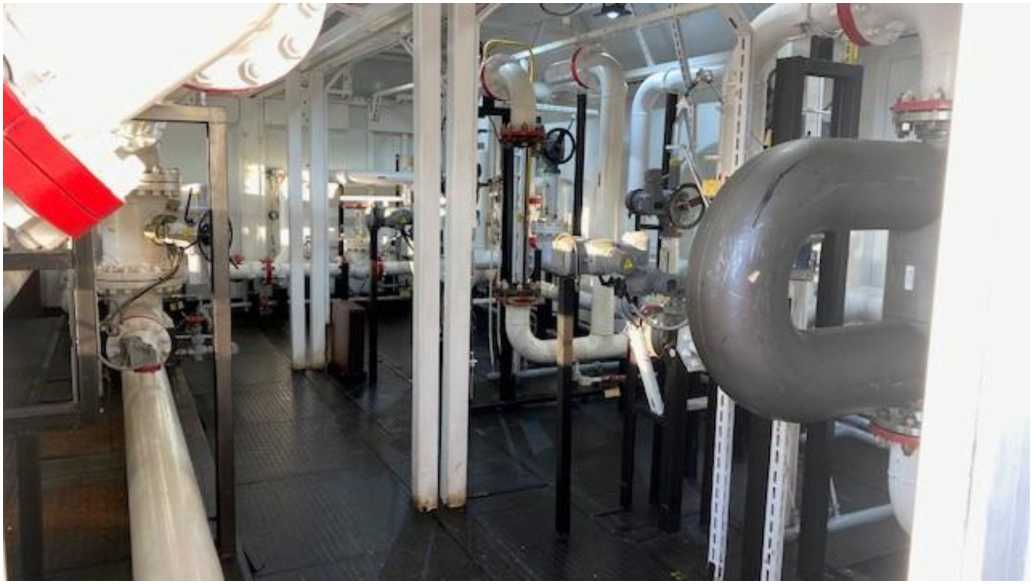

Рисунок 1 - Общий вид СИКНС
программное обеспечение
(ПО),
реализованное в измерительно-вычислительном комплексе (ИВК) и в автоматизированном рабочем месте (АРМ) оператора. Идентификационные признаки ПО АРМ оператора СИКНС не выведены для индикации и недоступны пользователям системы.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе ВЯ-1782/2023 «Инструкция. Масса нефти в составе нефтегазоводяной смеси. Методика измерений системой измерений количества параметров нефти в нефтегазоводяной смеси (СИКНС) на ПНС № 4 с УПСВ Малобалыкского месторождения УПСВ-2 ООО «РН-Юганскнефтегаз», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2024.47845.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.2.1);
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательОбщество с ограниченной ответственностью «РН-Юганскнефтегаз»
(ООО «РН-Юганскнефтегаз») ИНН 8604035473
Юридический адрес: 628301, Ханты-Мансийский автономный округ - Югра, г.о. Нефтеюганск, г. Нефтеюганск, ул. Ленина, стр. 26
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе - Югре, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)Адрес: 625027, г. Тюмень, ул. Минская, д. 88
Телефон: (3452) 500-532
E-mail: info@csm72.ru
Web-сайт: https://тцсм.рф
Принцип действия СИКНС основан на прямом методе динамических измерений массы нефтегазоводяной смеси, с помощью счетчиков-расходомеров массовых. Выходные сигналы измерительных преобразователей счетчиков-расходомеров поступают на соответствующие входы комплекса измерительно-вычислительного, который преобразует их и вычисляет массу нефтегазоводяной смеси и массу нетто нефти по реализованному в нем алгоритму.
Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на систему и ее компоненты. Система представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта. В состав СИКНС входят:
-
1) блок измерительных линий (БИЛ);
-
2) блок измерений показателей качества нефти (БИК), предназначенный для измерения параметров нефти в нефтегазоводяной смеси;
-
3) система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.
Состав СИКНС с измерительными компонентами представлен в таблице 1.
Таблица 1 - Состав СИКНС
|
Наименование и тип средства измерений |
Место установки |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Счетчики-расходомеры массовые Micro Motion мод. CMF400 |
БИЛ |
13425-06 |
|
Преобразователи давления измерительные |
БИЛ, БИК |
20729-03 |
|
40 мод. 4382 |
19422-03 | |
|
Термопреобразователи с унифицированным выходным сигналом ТСПУ 902820/10 |
БИЛ, БИК |
32460-06 |
|
Термопреобразователи с унифицированным выходным сигналом Метран-274 |
БИЛ, БИК |
21968-06 |
|
Датчик давления ЭнИ-10-Ех-ДИ |
БИЛ, БИК |
54414-13 |
|
Датчик давления Метран-55-Вн ДИ |
БИЛ, БИК |
18375-08 |
|
Влагомеры сырой нефти ВСН-2 мод. ВСН-2-50-100 |
БИК |
24604-12 |
|
Счетчики нефти турбинные МИГ мод. МИГ-32Ш |
БИК |
26776-08 |
|
Преобразователи плотности жидкости измерительные 7835 |
БИК |
15644-06 |
|
Контроллеры измерительные FloBоss S600 |
СОИ |
38623-08 |
В состав СИКНС входят показывающие средства измерений давления и температуры нефти утвержденных типов.
СИКНС обеспечивает выполнение следующих функций:
-прямые динамические измерения массы нефтегазоводяной смеси по каждой измерительной линии;
-отбор объединенной пробы в соответствии с ГОСТ 2517;
-поверку преобразователя расхода на месте эксплуатации без нарушения процесса измерений;
-контроль метрологических характеристик средств измерений без нарушения режима непрерывности процесса измерения с возможностью автоматического формирования и печати протоколов контроля метрологических характеристик;
-определение массы нефтегазоводяной смеси по СИКНС в целом;
-косвенные измерения массы нетто нефти по СИКНС в целом.
Место расположения СИКНС, заводской номер 01: УПСВ-2 ПНС № 4 с УПСВ Малобалыкского месторождения ЦППН-9. Пломбирование средств измерений, находящихся в составе СИКНС осуществляется согласно требований их описаний типа или МИ 3002-2006. Заводской номер в виде цифрового обозначения указан на информационной табличке установленной на стене блок-бокса СИКНС методом ударной маркировки. Нанесение знака поверки на СИКНС не предусмотрено.
Общий вид СИКНС представлен на рисунке 1.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
ИВК |
|
Идентификационное наименование ПО |
DNS 4MBU2 2 |
|
Номер версии ПО |
05.33 |
|
Цифровой идентификатор ПО |
d63f |
Метрологические и технические характеристики
Таблица 3 -
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон массового расхода, т/ч |
от 50 до 545 |
|
Пределы допускаемой относительной погрешности измерения массы нефтегазоводяной смеси |
± 0,25 |
таблицы 3
|
1 |
2 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти в составе измеряемой среды, %, при содержании объемной доли воды в измеряемой среде, %: От 0 до 5 включ. |
±1,0 |
|
Св. 5 до 15 включ. |
± (0,15 ф* + 0,25) |
|
Св. 15 до 25 включ. |
± (0,075 ф* + 1,375) |
|
- при использовании влагомера сырой нефти: св. 7 до 15 включ. |
± (0,15 ф* + 0,25) |
|
св. 15 до 35 включ. |
± (0,075 ф* + 1,375) |
|
св. 35 до 55 включ. |
± (0,15 ф* - 1,25) |
|
св. 55 до 65 включ. |
± (0,3 ф* - 9,5) |
|
св. 65 до 70 включ. |
± 10 |
|
св. 70 до 85 включ |
± 20 |
|
* - где ф - значение объемной доли воды в измеряемой среде, %. | |
Таблица 4 - Основные технические
|
Наименование характеристики |
Значение |
|
Количество измерительных линий |
2 (1 рабочая, 1 контрольно-резервная) |
|
Характеристики измеряемой среды:
|
от +20 до +60 от 0,3 до 4,0 от 830 до 905 от 1001 до 1005 85 от 0,7 до 1,4 20 0,1 900 |
|
Режим работы |
непрерывный |
|
Условия эксплуатации: Температура окружающего воздуха, °С
|
от +5 до +35 от + 18 до + 25 |
наносится на титульный лист инструкции по эксплуатации СИКНС типографским способом.

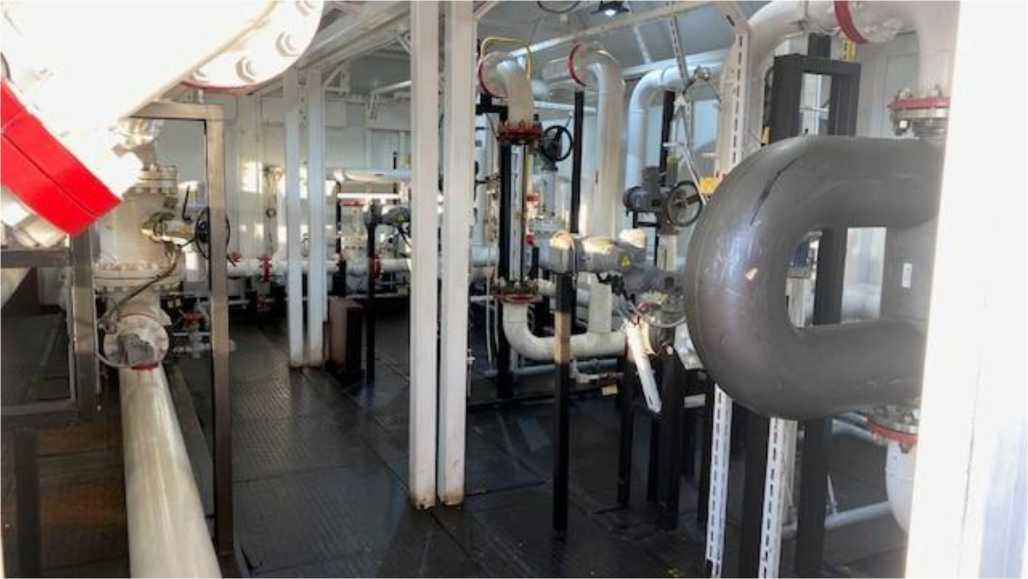

Рисунок 1 - Общий вид СИКНС
Таблица 3 -
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон массового расхода, т/ч |
от 50 до 545 |
|
Пределы допускаемой относительной погрешности измерения массы нефтегазоводяной смеси |
± 0,25 |
таблицы 3
|
1 |
2 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти в составе измеряемой среды, %, при содержании объемной доли воды в измеряемой среде, %: От 0 до 5 включ. |
±1,0 |
|
Св. 5 до 15 включ. |
± (0,15 ф* + 0,25) |
|
Св. 15 до 25 включ. |
± (0,075 ф* + 1,375) |
|
- при использовании влагомера сырой нефти: св. 7 до 15 включ. |
± (0,15 ф* + 0,25) |
|
св. 15 до 35 включ. |
± (0,075 ф* + 1,375) |
|
св. 35 до 55 включ. |
± (0,15 ф* - 1,25) |
|
св. 55 до 65 включ. |
± (0,3 ф* - 9,5) |
|
св. 65 до 70 включ. |
± 10 |
|
св. 70 до 85 включ |
± 20 |
|
* - где ф - значение объемной доли воды в измеряемой среде, %. | |
Таблица 4 - Основные технические
|
Наименование характеристики |
Значение |
|
Количество измерительных линий |
2 (1 рабочая, 1 контрольно-резервная) |
|
Характеристики измеряемой среды:
|
от +20 до +60 от 0,3 до 4,0 от 830 до 905 от 1001 до 1005 85 от 0,7 до 1,4 20 0,1 900 |
|
Режим работы |
непрерывный |
|
Условия эксплуатации: Температура окружающего воздуха, °С
|
от +5 до +35 от + 18 до + 25 |
