Назначение средства измерений:
Дозиметры универсальные UNIDOS Romeo (далее - дозиметры) предназначены для измерений поглощенной дозы в воде и мощности поглощенной дозы в воде фотонного, электронного и протонного излучений.
Внешний вид.
Дозиметры универсальные
Рисунок № 1
Внешний вид.
Дозиметры универсальные
Рисунок № 2
Внешний вид.
Дозиметры универсальные
Рисунок № 3
Внешний вид.
Дозиметры универсальные
Рисунок № 4
Внешний вид.
Дозиметры универсальные
Рисунок № 5
Внешний вид.
Дозиметры универсальные
Рисунок № 6
Внешний вид.
Дозиметры универсальные
Рисунок № 7
Внешний вид.
Дозиметры универсальные
Рисунок № 8
Внешний вид.
Дозиметры универсальные
Рисунок № 9
Внешний вид.
Дозиметры универсальные
Рисунок № 10
Общие сведения
Дата публикации - 30.01.2025
Срок свидетельства - 29.01.2030
Номер записи - 196256
ID в реестре СИ - 1422951
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - PTW-Freiburg Physikalisch-Technische Werkstätten Dr. Pychlau GmbH (PTW-Freiburg)
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_1 приводит обобщённую статистику по дружественным и недружественным странам с учетом таких параметров, как количество производителей средств измерений, типов средств измерений и поверок. Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Отчет содержит два интерактивных графика и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией сортировки по любой из колонок.
На графике "Дружественные и недружественные страны (по количеству типов СИ)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества типов СИ страны-производителя, внесенных в государственный реестр.
На графике "Дружественные и недружественные страны (по количеству производителей средств измерений)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества организаций-производителей СИ, представляющих ту или иную строну.
Дополнительно, отчет сопровождается сводной таблицей по странам, содержащей информацию об отнесении страны к дружественной, а также количестве производителей, типов СИ и поверок в штуках и процентном соотношении.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№186 от 2025.01.29 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Дозиметры универсальные (UNIDOS Romeo)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений PTW-Freiburg Physikalisch-Technische Werkstätten Dr. Pychlau GmbH (PTW-Freiburg)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94484-25 29.01.2030 |
Дозиметры универсальные, UNIDOS Romeo PTW-Freiburg Physikalisch-Technische Werkstätten Dr. Pychlau GmbH (PTW-Freiburg) (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
94503-25 31.01.2030 |
Дозиметры универсальные, UNIDOS Tango PTW-Freiburg Physikalisch-Technische Werkstätten Dr. Pychlau GmbH (PTW-Freiburg) (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Кто поверяет Дозиметры универсальные (UNIDOS Romeo)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Дозиметры универсальные (UNIDOS Romeo)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) предназначено для управления дозиметром, выполнения измерений, отображения измеряемых величин, создания и хранения библиотеки детекторов и соответствующих им поправочных коэффициентов (градуировочных коэффициентов). ПО является неотъемлемой частью дозиметра.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
UNIDOS ROMEO |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.2.4 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики в левом верхнем углу и на корпус электрометра методом офсетной печати.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;
Дозиметры универсальные UNIDOS Romeo. Стандарт предприятия.
ПравообладательPTW-Freiburg Physikalisch-Technische Werkstatten Dr. Pychlau GmbH (PTW-Freiburg), Германия
Адрес: Lorracher Strasse 7, 79115 Freiburg, Germany
Испытательный центр
Федеральное государственное унитарное предприятие научно-исследовательский институт физикотехнических и измерений» (ФГУП «ВНИИФТРИ»)Адрес юридического лица: 141570, Московская обл.,
рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11 Адрес места осуществления деятельности: 141570,
«Всероссийский радиотехнических
г. Солнечногорск,
г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Принцип работы дозиметров основан на измерении тока (заряда), возникающего в ионизационной камере под действием ионизирующего излучения с последующим преобразованием в измеряемую физическую величину.
Конструктивно дозиметры состоят из электрометра UNIDOS Romeo типа 10053 (далее - электрометр) и ионизационных камер (далее - ИК) типов 30013, 31010, 31021, 31024, 31022, 34001, 31025, 34045. Маркировка электрометра и ИК включает в себя двухзначный буквенный индекс, обозначающий тип соединения, и цифровой индекс, обозначающий тип электрометра и ИК (TM - соединение PTW-М; TN - соединение BNT; TW - соединение TNC). Для коммутации электрометра и ИК, при необходимости, используются удлинительные кабели и кабели-адаптеры.
Для отображения результатов измерений и управления устройством используется сенсорный экран.

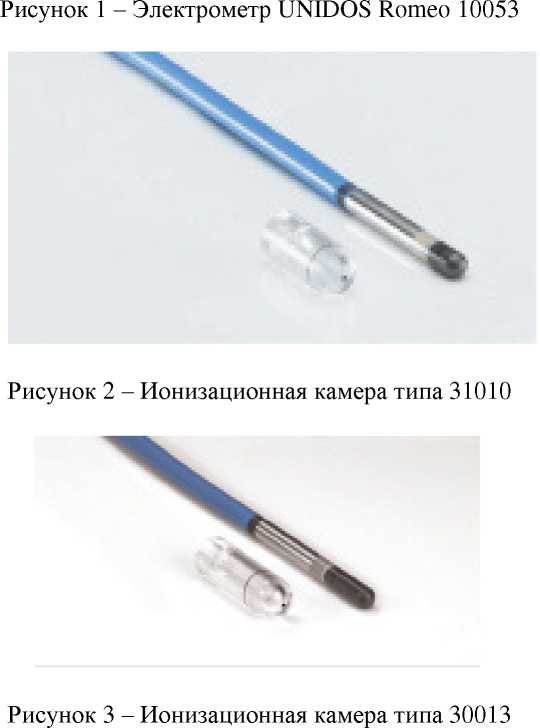

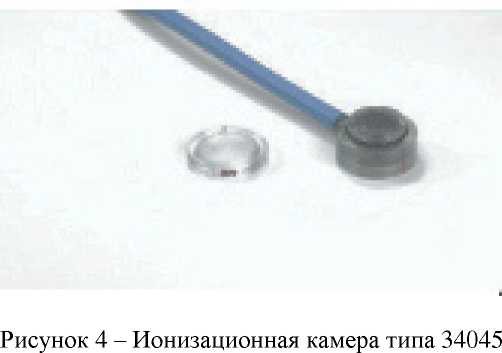

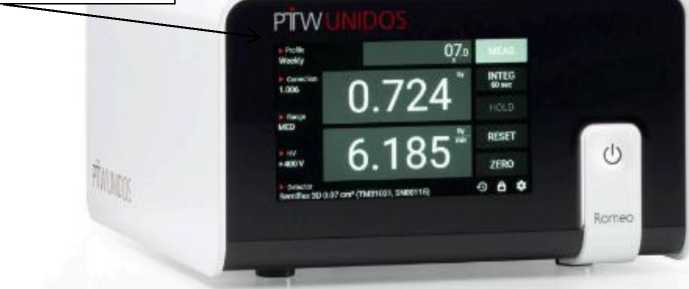

Общий вид электрометра, ИК и кабелей-адаптеров приведен на рисунках 1-10, место нанесения знака утверждения типа приведено на рисунке 1, места размещения заводских номеров электрометра и ИК приведены на рисунке 11.
Заводской номер в цифровом формате наносится на этикетку на боковой стенке разъема ионизационной камеры и на задней панели электрометра методом компьютерной графики.
Место нанесения
знака утверждения типа

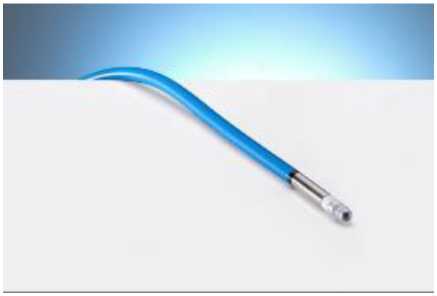

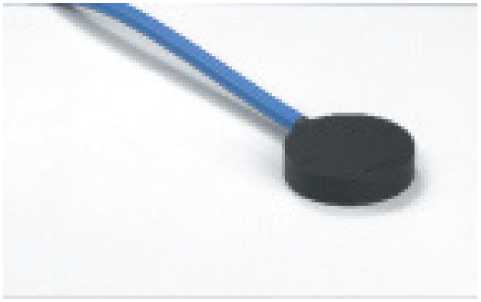

Рисунок 5 - Ионизационная камера типа 34001

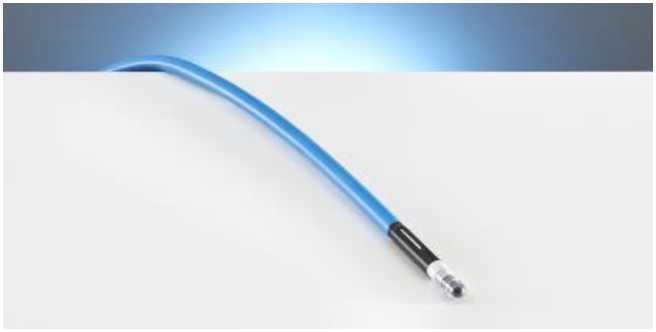

Рисунок 6 - Ионизационная камера типа 31021

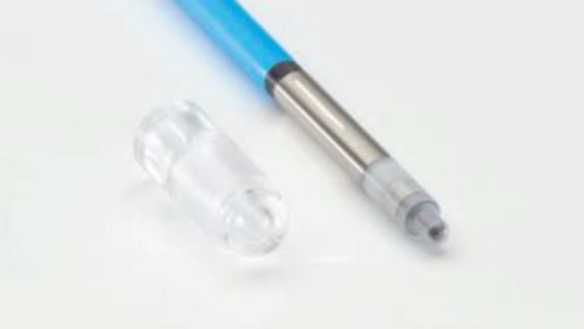

Рисунок 7 - Ионизационная камера типа 31024

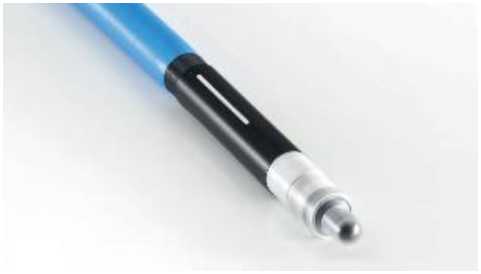

Рисунок 8 - Ионизационная камера типа 31022
