Номер по Госреестру СИ: 94485-25
94485-25 Преобразователи давления измерительные
(PS)
Назначение средства измерений:
Преобразователи давления измерительные PS (далее по тексту - преобразователи) предназначены для непрерывных измерений избыточного давления в таких средах как: газ, пар и жидкость.

Внешний вид.
Преобразователи давления измерительные

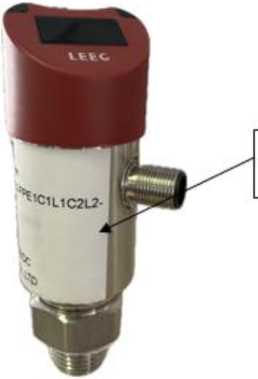

Рисунок № 1

Внешний вид.
Преобразователи давления измерительные

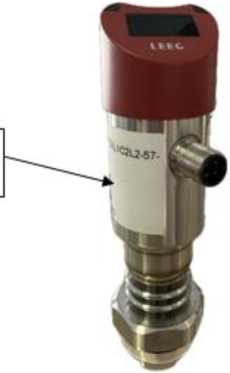

Рисунок № 2

Внешний вид.
Преобразователи давления измерительные
Рисунок № 3
Программное обеспечение
Преобразователи давления измерительные PS имеют встроенное микропрограммное обеспечение (далее - МПО), которое реализовано аппаратно и является метрологически значимым. МПО заносится в защищенную от записи энергонезависимую память микроконтроллера при их производстве. Идентификационные данные недоступны для пользователей.
Конструкция преобразователей исключает возможность несанкционированного влияния на встроенное МПО и измерительную информацию. Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийпредставлены в разделах 2 «Описание и работа» и 9 «Использование датчика» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Стандарт предприятия №L/STD/01082024/PS «Преобразователи давления
измерительные PS».
ПравообладательSHANGHAI LEEG INSTRUMENTS CO., LTD., Китай
Адрес: NO.99 DUHUI ROAD, MINHANG DISTRICT, SHANGHAI 201109, CHINA
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, вн.тер.г. муниципальный округ Проспект Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Адреса мест осуществления деятельности:
142300, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д. 2;
308023, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;
155126, Ивановская обл., р-н Лежневский, СПК имени Мичурина.
действия элемента. что приводит чувствительного элемента, находящегося в контакте с мембраной.
преобразователей основан на упругой деформации Измеряемое давление вызывает прогиб мембраны к изменению электрического сопротивления
Принцип чувствительного преобразователя, тензорезистивного Электронный модуль усиливает и преобразует изменение сопротивления чувствительного элемента в унифицированный аналоговый выходной сигнал постоянного тока (от 4 до 20 мА).
Конструктивно преобразователи выполнены в цилиндрическом корпусе, в котором размещены чувствительный элемент и электронный блок, модуль дисплея (при наличии) и аналого-цифровой преобразователь. В верхней части преобразователя для присоединения внешних электрических цепей расположен электрический соединитель и жидкокристаллический экран (индикатор) для отображения измеряемой величины (при наличии). В нижней части преобразователя для подачи измеряемого давления расположен резьбовой штуцер.
Преобразователи давления выпускаются в двух модификациях: PS131-TSR, PS858-TSR.
Модификации отличаются расположением мембраны. В модификации PS858-TSR мембрана расположена заподлицо со штуцером. В модификации PS131-TSR мембрана расположена внутри корпуса резьбового штуцера.
Структура условного обозначения преобразователей:
X0-X1X2X3X4-X5-X6X7X8X9X10X11X12-X13-X14X15X16
Расшифровка буквенно-цифрового кода приведена в таблице 1.
|
Таблица 1 - Ст |
руктура условного обозначения преобразователей | ||
|
Обозначение |
Наименование |
Код |
Расшифровка |
|
X0 |
Модификация |
PS858-TSR |
Преобразователь давления измерительный |
|
PS131-TSR |
Преобразователь давления измерительный | ||
|
X1 |
Диапазон измерений |
S403G |
от -40 до 40 кПа |
|
S254G |
от -100 до 250 кПа | ||
|
S105G |
от -0,1 до 1 МПа | ||
таблицы 1
|
X1 |
Диапазон измерений |
S305G |
от -0,1 до 3 МПа |
|
S106G |
от -0,1 до 10 МПа | ||
|
S406G |
от -0,1 до 40 МПа | ||
|
X2 |
Материал диафрагмы |
S |
SUS316 |
|
H |
Hastelloy C | ||
|
X3 |
Изолирующая. наполнительная жидкость |
S |
Силиконовое масло |
|
D |
Фторуглеродное масло | ||
|
F |
Neobee M-20 | ||
|
X4 |
Уплотнение датчика |
F |
Сварное уплотнение из нержавеющей стали |
|
S |
FKM | ||
|
X5 |
Электрическое подключение |
H3 |
Авиационный штекер, M12x1 (5 контактов), (для сигнала 4-20 мА+2-полосный транзисторный выход) |
|
H4 |
Авиационный штекер, M12x1 (4 контакта) | ||
|
R0 |
Отсутствует (заглушка на вводе кабеля) | ||
|
X6 |
Выходной сигнал |
FN |
4-20mA + NPN |
|
FP |
4-20mA + PNP | ||
|
X7 |
Дисплей |
E |
С дисплеем |
|
A |
Без дисплея | ||
|
X8 |
Выходные контакты |
1 |
1 дискретный выход |
|
2 |
2 дискретных выхода | ||
|
X9 |
Аварийный сигнал с 1 -го контакта |
C1 |
Пользовательская установка |
|
A1 |
Заводская установка | ||
|
X10 |
Первый метод тревоги |
L1 |
N, P: (ниже аварийной уставки, выход верхнего уровня) |
|
H1 |
N, P: (выше аварийной уставки, выход верхнего уровня) | ||
|
W1 |
Аварийное сообщение в окне | ||
|
W2 |
Аварийное сообщение вне окна | ||
|
X11 |
Аварийный сигнал с 2-го контакта |
C2 |
Пользовательская установка |
|
A2 |
Заводская установка | ||
|
X12 |
Второй метод тревоги |
L2 |
N, P: (ниже аварийной уставки, выход верхнего уровня) |
|
H2 |
N, P: (выше аварийной уставки, выход верхнего уровня) | ||
|
W1 |
Аварийное сообщение в окне | ||
|
W2 |
Аварийное сообщение вне окна | ||
|
X13 |
Длина трубки |
57 |
Длина: 57 мм |
|
X14 |
Материал подключения к процессу |
4 |
SUS304 |
|
6 |
SUS316 | ||
|
X15 |
Наличие элемента охлаждения |
NT |
С элементом охлаждения |
|
HT |
Без элемента охлаждения |
Окончание таблицы 1
X16
Подключение к процессу
|
M01 |
М20*1.5(М), GB/T193-2003, ISO261 |
|
G01 |
G1/2" (M) Ф3 pressure leas hole, EN837 |
|
G02 |
G1/4" (M) Ф3 pressure leas hole, EN837 |
|
G03 |
G1" (M), EN837 |
|
G07 |
G1-1/2 (M) |
|
G08 |
G1/4"(M), Ф3 pressure lead hole, GB/T7307, ISO228, DIN 16288, В82779/4(М) |
|
G12 |
G1 (M), GB/T7307, ISO228, BS2779 |
|
R01 |
1/2-14NPT(M), Ф3 pressure lead hole, GB/T12716, ANSI/ASME B1.20.1 |
|
R02 |
1/4-18NPT(M), Ф3 pressure lead hole, GB/T12716, ANSI/ASME B1.20.1 |
|
R03 |
1/2-14NPT(F), Ф3 pressure lead hole, GB/T12716, ANSI/ASME B1.20.1 |
|
R04 |
1/4-18NPT(F), Ф3 pressure lead hole, GB/T12716, ANSI/ASME B1.20.1 |
|
K01 |
Tri-Clamp 1-1/2" |
|
K02 |
Tri-Clamp 2" |
|
K03 |
DIN32676 DN32 |
|
K04 |
DIN32676 DN40 |
|
K05 |
DIN32676 DN50 |
|
K06 |
ISO2852 DN38 |
|
K07 |
ISO2852 DN40 |
|
K08 |
ISO2852 DN51 |
|
K09 |
DIN11851 DN25 |
|
K10 |
DIN11851 DN40 |
|
K11 |
DIN11851 DN50 |
|
K12 |
SMS DN1-1/2" |
|
K13 |
SMS DN2" |
|
K14 |
IDF DN1-1/2" |
|
K15 |
IDF DN2" |
|
K18 |
DRD |
|
K20 |
Plug in tube |
Корпус преобразователей выполнен в комбинации красного и белого цветов.
Серийный номер, идентифицирующий каждый экземпляр средства измерений в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную табличку. Маркировочная табличка наносится типографским методом на корпус преобразователя в виде наклейки.
Общий вид преобразователей и место нанесения маркировочной таблички и серийного номера представлены на рисунке 1-2.
Конструкция преобразователей не предусматривает нанесение на корпус знака поверки.
Модификация PS131-TSR
Место нанесения маркировочной таблички

Модификация PS858-TSR
Рисунок 2 - Место нанесения серийного номера на маркировочной табличке
Место нанесения серийного номера
Рисунок 1 - Общий вид преобразователей давления измерительных PS
|
Мод; |
Преобразователь давления » PS131-TSR- |
1змерительный PS |
Преобразователь давления измерительный PS | |||||
|
Мод; |
PS85S-TSR- | |||||||
|
Диапазон измерений; 0-40 кПа |
Выход: |
4-20 мА |
Диапазон измерений; 0-40 МПа |
Выход: |
4-20 мА | |||
|
Ртах: |
1 МПа |
Точность: |
0,5% |
Ртах: |
30 МПа |
Точность: |
0,2% | |
|
S/л: |
2024-05-14-012 |
Питание: |
24 В |
S/л: |
2024-05-14-011 |
Питание: |
24 В | |
|
LEEG INSTRUMENTS CO.,LTD |
LEEG INSTRUMENTS CO.,LTD | |||||||
Пломбирование средств измерений от несанкционированного доступа не производится, защита от несанкционированного доступа к внутренним элементам датчика обеспечивается конструкцией.
Таблица 2 -
|
Наименование характеристики |
Значение | |
|
Модификация PS131-TSR |
Модификация PS858-TSR | |
|
Максимальный диапазон измерений избыточного давления, кПа 1) 2) |
от -40 до +40 от -100 до +250 от -100 до +1000 от -100 до +3000 от -100 до +10000 от -100 до +40000 | |
|
Минимальная алгебраическая разность между значениями верхнего и нижнего пределов измерений 3), кПа |
2 12,5 50 150 500 5000 |
10 25 100 300 1000 10000 |
|
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности выходного сигнала, y, % 2) 4) К <10 К >10 |
±0,5 ±0,05^К |
±0,2 ±0,02^К |
|
Вариация выходного сигнала 5), %, не более |
|Y| | |
|
Пределы допускаемой дополнительной погрешности выходного сигнала, вызванной отклонением температуры окружающего воздуха от нормальной (от +15 °С до +25 °С), % /10 °С |
±0,2 | |
измерений - минимальный диапазон измерений.
где К - коэффициент перенастройки преобразователя, ДИ - максимальный диапазон измерений преобразователя, ДИн - настроенный диапазон измерений преобразователя.
Примечание - Допускается настройка преобразователей на любой диапазон измерений, лежащий внутри приведённого в таблице максимального диапазона измерений, но величина диапазона измерений должна быть не менее минимального диапазона измерений. Информация о настроенном диапазоне измерений и основной погрешности преобразователей заносится в руководство по эксплуатации. | ||
Таблица 3 - Технические
|
Наименование характеристики |
Значение |
|
Выходной сигнал постоянного электрического тока, мА |
от 4 до 20 |
|
Напряжение питания постоянного тока, В |
от 12 до 30 |
|
Масса, кг, не более: - преобразователи модификаций PS131-TSR |
1,0 |
|
- преобразователи модификаций PS858-TSR |
1,0 |
|
Габаритные размеры (диаметрхвысота), мм, не более: - преобразователи модификаций PS131-TSR |
41x126 |
|
- преобразователи модификаций PS858-TSR |
41x148 |
|
Нормальные условия: - температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -20 до +80 |
|
- относительная влажность воздуха при температуре окружающего воздуха 23 °С, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
150000 |
|
Средний срок службы, лет, не менее |
12 |
