Номер по Госреестру СИ: 94494-25
94494-25 Комплекты термопреобразователей сопротивления платиновых
(КТС-Б)
Назначение средства измерений:
Комплекты термопреобразователей сопротивления платиновых КТС-Б (далее по тексту - комплекты КТС-Б) предназначены для измерений температуры и разности температур в подающем и обратном трубопроводах в составе различных приборов учета тепловой энергии и систем теплоснабжения.

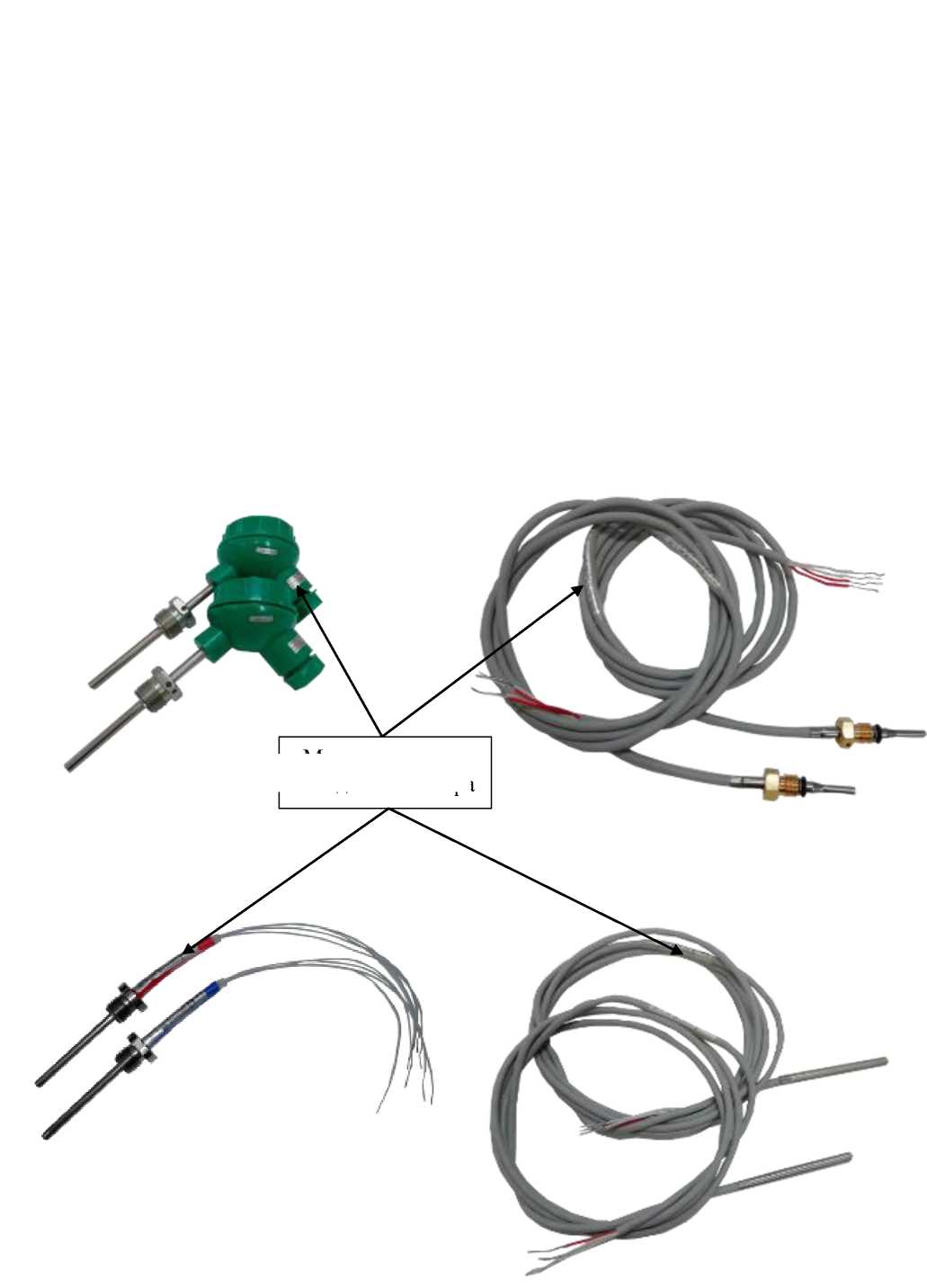

Внешний вид.
Комплекты термопреобразователей сопротивления платиновых
Рисунок № 1

Внешний вид.
Комплекты термопреобразователей сопротивления платиновых
Рисунок № 2

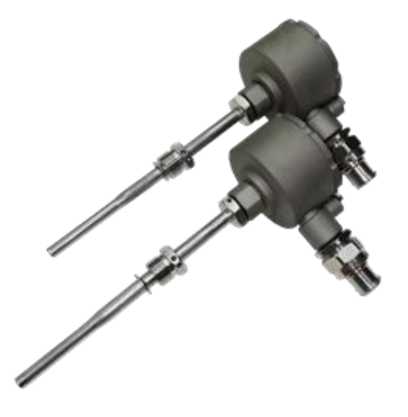

Внешний вид.
Комплекты термопреобразователей сопротивления платиновых
Рисунок № 3

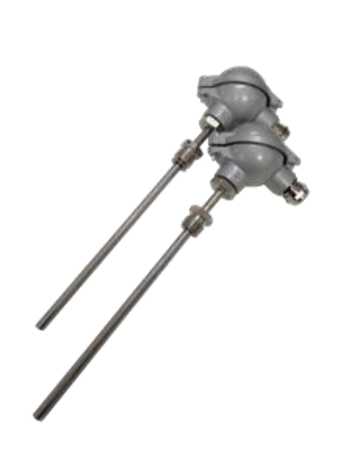

Внешний вид.
Комплекты термопреобразователей сопротивления платиновых
Рисунок № 4

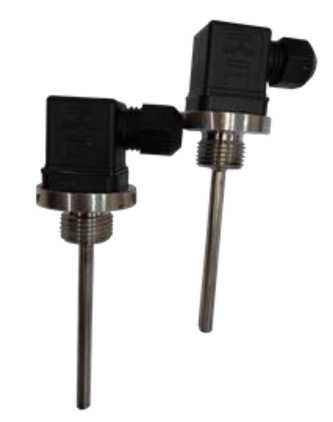

Внешний вид.
Комплекты термопреобразователей сопротивления платиновых
Рисунок № 5
Знак утверждения типа
Знак утверждения типананосится на эксплуатационную документацию и на наклейку, прикрепленную к корпусу коммутационной головки или к кабелю, типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.51-006-78496485-2024 «Комплекты термопреобразователей сопротивления платиновых КТС-Б. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Термопоинт» (ООО «Термопоинт») ИНН 7733548859
Юридический адрес: 125362, г. Москва, Строительный пр-д, д. 7а, к. 28, оф. 204 Телефон: +7 (495) 799-94-38
E-mail: info@termopoint.ru
Web-сайт: www.termopoint.ru
Изготовитель
Общество с ограниченной ответственностью «Термопоинт» (ООО «Термопоинт») ИНН 7733548859Адрес: 125362, г. Москва, Строительный пр-д, д. 7а, к. 28, оф. 204
Телефон: +7 (495) 799-94-38
E-mail: info@termopoint.ru
Web-сайт: www.termopoint.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью «Термопоинт» (ООО «Термопоинт») ИНН 7733548859Юридический адрес: 125362, г. Москва, Строительный пр-д, д. 7а, к. 28, оф. 204 Телефон: +7 (495) 799-94-38
E-mail: info@termopoint.ru
Web-сайт: www.termopoint.ru
Принцип действия комплектов КТС-Б основан на зависимости электрического сопротивления чувствительного элемента (ЧЭ) термопреобразователей сопротивления (ТС) из состава КТС-Б от температуры.
Комплекты КТС-Б состоят из двух подобранных по принципу схожести индивидуальных статических характеристик преобразования однотипных платиновых ТС стержневого типа, изготовленных по ТУ 26.51.51-008-78496485-2024.
Каждый ТС из состава комплекта КТС-Б состоит из одного платинового ЧЭ, помещенного в защитную арматуру, которая соединена с коммутационной головкой или заканчивается кабельным выводом.
Комплекты КТС-Б имеют исполнения, различающиеся по метрологическим и техническим характеристикам, а также по конструктивному исполнению. Обозначение исполнений комплектов КТС-Б приведено в таблице 1.
Таблица 1 - Обозначение исполнений комплектов КТС-Б
|
Комплекты термопреобразователей сопротивления платиновых КТС-Б КТС-Б-__-__-__-__-__-__-_-___/__-__.__.__-__-__- __ 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 | |
|
1. Обозначение модели комплекта КТС-Б | |
|
КТС-Б | |
|
2. Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 | |
|
Pt50 |
Pt50 |
|
Pt100 |
Pt100 |
|
Pt500 |
Pt500 |
|
Pt1000 |
Pt1000 |
|
50П |
50П |
|
100П |
100П |
|
500П |
500П |
|
1000П |
1000П |
|
3. Классы допуска по ГОСТ 6651-2009 | |
|
АА |
АА |
|
А |
А |
|
В |
В |
|
4. Схема электрических соединений* | |
|
х2 |
Двухпроводная |
|
х3 |
Трехпроводная |
|
х4 |
Четырехпроводная |
|
5. Исполнение монтажной части* | |
|
П |
Погружное |
|
6. Минимальная разность измеряемых температур Atmin, °С | |
|
1 |
1 |
|
2 |
2 |
|
3 |
3 |
|
7. Пределы допускаемой относительной погрешности измерений разности температур, % | |
|
1 |
5At=±(0,25+1,5-Atmin/At) |
|
8 Длина монтажной части, мм* | |
|
35 |
35 |
|
25 |
25 |
|
27 |
27 |
|
27.5 |
27.5 |
|
32 |
32 |
|
34 |
34 |
|
40 |
40 |
|
45 |
45 |
|
48 |
48 |
|
50 |
50 |
|
53 |
53 |
|
55 |
55 |
|
58 |
58 |
|
60 |
60 |
|
65 |
65 |
|
70 |
70 |
|
75 |
75 |
|
80 |
80 |
|
84 |
84 |
|
90 |
90 |
|
98 |
98 |
|
100 |
100 |
|
110 |
110 |
|
120 |
120 |
|
125 |
125 |
|
130 |
130 |
|
133 |
133 |
|
150 |
150 |
|
160 |
160 |
|
170 |
170 |
|
180 |
180 |
|
200 |
200 |
|
210 |
210 |
|
220 |
220 |
|
223 |
223 |
|
230 |
230 |
|
240 |
240 |
|
250 |
250 |
|
260 |
260 |
|
320 |
320 |
|
370 |
370 |
|
400 |
400 |
|
430 |
430 |
|
450 |
450 |
|
500 |
500 |
|
550 |
550 |
|
630 |
630 |
|
800 |
800 |
|
1000 |
1000 |
|
1250 |
1250 |
|
9. Диаметр монтажной части, мм* | |
|
3 |
3 |
|
4 |
4 |
|
5 |
5 |
|
6 |
6 |
|
8 |
8 |
|
10 |
10 |
|
10. Тип крепления* | |
|
ПШ |
Подвижный штуцер |
|
ПГ |
Подвижная гайка |
|
НШ |
Неподвижный штуцер |
|
НГ |
Неподвижная гайка |
|
ПрШ |
Подвижный штуцер с пружиной |
|
ПрГ |
Подвижная гайка с пружиной |
|
11. Длина наружной части (расстояние от верхней плоскости неподвижного штуцера до места соединения с коммутационной головкой), мм* | |
|
20 |
20 |
|
25 |
25 |
|
30 |
30 |
|
37 |
37 |
|
40 |
40 |
|
50 |
50 |
|
60 |
60 |
|
70 |
70 |
|
80 |
80 |
|
120 |
120 |
|
200 |
200 |
|
12. Типоразме |
р крепления * |
|
М8х1 |
М8х1 |
|
М10х1 |
М10х1 |
|
М12х1,5 |
М12х1,5 |
|
М16х1,5 |
М16х1,5 |
|
М20х1,5 |
М20х1,5 |
|
M27x2 |
M27x2 |
|
М33х2 |
М33х2 |
|
G1/8 |
G1/8 |
|
G1/4 |
G1/4 |
|
G3/8 |
G3/8 |
|
G1/2 |
G1/2 |
|
G3/4 |
G3/4 |
|
G1 |
G1 |
|
G1.1/8 |
G1.1/8 |
|
13. Исполнение коммутационной головки* | |
|
А |
без клеммной головы с проводом IP00 |
|
Б |
без клеммной головы с кабелем IP00 |
|
Л1 |
клеммная голова Л1 (штепсельный разъем DIN 175301-803 form A) |
|
Д |
алюминиевая клеммная голова IP65 |
|
Е |
клеммная голова из стеклонаполненного полиамида "большая" IP65 |
|
Ж |
клеммная голова из стеклонаполненного полиамида "малая" IP65 |
|
М |
алюминиевая клеммная голова IP65- IP 68 |
|
Нб |
клеммная голова из нержавеющей стали IP65- IP 68 |
|
14. Кабельный ввод | |
|
ПГ |
пластиковый кабельный ввод |
|
ЛГ |
латунный кабельный ввод |
|
МГ |
металлический кабельный ввод |
|
МГБ |
металлический кабельный ввод |
|
МГБ-М |
металлический кабельный ввод для крепления металлорукава |
|
МГМ |
металлический кабельный ввод для крепления кабеля с переходной муфтой |
|
МГБ-П |
металлический кабельный ввод для крепления пластикового рукава |
|
МГТ |
металлический кабельный ввод |
|
МГФ |
металлический кабельный ввод с последующей фиксацией кабеля |
|
15. Длина кабеля, мм | |
|
500 |
500 |
|
1000 |
1000 |
|
1500 |
1500 |
|
2000 |
2000 |
|
2500 |
2500 |
|
3000 |
3000 |
|
5000 |
5000 |
|
16. Степень защиты оболочки IP | |
|
IP00 |
IP00 |
|
IP40 |
IP40 |
|
IP65 |
IP65 |
|
IP66 |
IP66 |
|
IP67 |
IP67 |
|
IP68 |
IP68 |
Примечания:
-
1 Знак «*» означает, что конструктивное исполнение и значения параметров соответствуют ТУ 26.51.51-008-78496485-2024.
-
2 При не указанном параметре 7 по умолчанию используется формула 5At=±(0,5+3^Atmin/At).
-
3 При отсутствии крепежной части значения параметров 10, 11, 12 не указываются
При отсутствии кабельного ввода параметр 14 не указывается.
При отсутствии кабеля параметр 15 не указывается.
Допускается изготовление комплектов КТС-Б с различным длинами и монтажной части для входящих в него ТС (вследствие значительной
4
5
6 диаметрами разницы в диаметрах трубопроводов с горячей и холодной водой)
7 Возможно изготовление комплектов КТС: с длиной монтажной части (в диапазоне от 20 до 1000 мм), диаметром монтажной части (в диапазоне от 3 до 16 мм), длиной наружной части (до 200 мм), типоразмером крепления и длиной кабеля (до 100 м), отличными от приведенного ряда.
Заводской номер в виде цифрового кода, состоящего из арабских цифр, наносится на наклейку, прикрепленную к корпусу коммутационной головки или к кабелю комплектов КТС-Б.

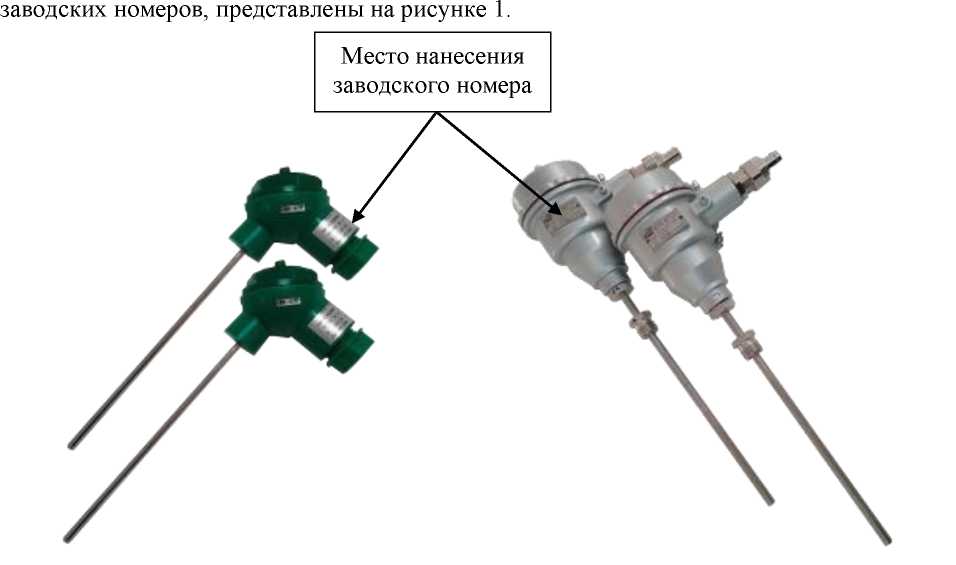

Фотографии общего вида комплектов КТС-Б с указанием мест расположения




Место нанесения
заводского номера
Рисунок 1 - Общий вид комплектов термопреобразователей сопротивления платиновых КТС-Б с указанием места нанесения заводского номера
Конструкция комплектов КТС-Б не позволяет нанести знак поверки на средство измерений.
Пломбирование комплектов КТС-Б осуществляется после установки на месте работы при помощи контровочных отверстий, расположенных на коммутационной головке и на монтажном штуцере.
Метрологические и основные технические характеристики комплектов термопреобразователей сопротивления платиновых КТС-Б приведены в таблицах 2-3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от 0 до +180 |
|
Диапазон измерений разности температур, °С |
от Atmin до +160, где: Atmin - минимальная разность температур, °С |
|
Минимальная разность температур Atmin, °С |
1; 2; 3 |
|
Температурный коэффициент, °С-1 |
0,00385; 0,00391 |
|
Пределы допускаемой относительной погрешности измерений разности температур, % |
5At=±(0,25+1,5-Atmin/At) или 5At=±(0,5+3-Atmin/At), где: At - разность температур, °С |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 |
Pt50, Pt100, Pt500, Pt1000 50П, 100П, 500П, 1000П |
|
Классы допуска по ГОСТ 6651-2009 |
АА, А, В |
|
Допуск по ГОСТ 6651-2009, °С
|
±(0,1+0,0017-|t|) ±(0,15+0,002-|t|) ±(0,3+0,005^|t|) где |t| - абсолютное значение температуры, °С, без учета знака |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Диаметр монтажной части, мм |
от 4 до 10 |
|
Длина монтажной части, мм |
от 35 до 1250 |
|
Длина кабеля, мм |
от 500 до 5000 |
|
Минимальная глубина погружения, мм, не более (где: Д - диаметр монтажной части, мм; Lчэ - длина чувствительного элемента, мм) |
L чэ+5^Д |
|
Время термической реакции тХ ^^, в движущейся | |
|
воде, при изменении показаний на заданный процент от полного изменения показаний, с, не более: | |
|
- для ТС из комплектов КТС-Б с диаметром монтажной части до 6 мм |
25 (^0,5 ); 30 (^0,6 ); 80 (^0,9 ) |
|
- для ТС из комплектов КТС-Б с диаметром монтажной части 8 мм |
40 (^0,5); 60 (Г0,6); 125 (Г,,,,) |
|
- для ТС из комплектов КТС-Б с диаметром монтажной части 10 мм |
50 (Г0,5 ); 80 (Г0,6 ); 140 (Г0,9 ) |
|
Время термической реакции в режиме простого охлаждения ty в движущейся воде, при изменении | |
|
показаний на заданный процент от полного изменения показаний, с, не более: | |
|
- для комплектов КТС-Б с диаметром монтажной части до 6 мм |
10 (Г0,5); 12 (Г0,6); 25 (Г0,9); |
|
- для комплектов КТС-Б с диаметром монтажной части 8 мм |
12 (Г0,5); 15 (Г0,6); 35 (Г0,9); |
|
- для комплектов КТС-Б с диаметром монтажной части 10 мм |
15 (Г0,5 ); 20 (Г0,6 ); 60 (Г0,9 ) |
|
Электрическое сопротивление изоляции, МОм, не менее (при температуре от +15 до +35 °С и относительной влажности от 30 % до 80 %) |
100 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP00, IP40, IP65, IP66, IP67, IP68 |
|
Рабочие условия эксплуатации:
|
от -50 до +85 |
|
низких температурах) |
95 |
|
Средняя наработка до отказа, ч, не менее |
65000 |
|
Средний срок службы, лет, не менее |
12 |
|
Примечание: | |
|
1) тХ = 5, TY = 5, при изменении показаний |
ТС на 50 % от полного изменения |
|
показаний; | |
|
тХ =г06, TY = т06, при изменении показаний ТС на 63,2 % от полного изменения | |
|
показаний; | |
|
^Х = ^0.ч- = ^00,, при изменении показаний |
ТС на 90 % от полного изменения |
|
показаний. | |
