Номер по Госреестру СИ: 94465-25
94465-25 Расходомеры массовые кориолисовые
(AMF)
Назначение средства измерений:
Расходомеры массовые кориолисовые AMF (далее - расходомеры) предназначены для измерений массового расхода и массы жидкости, температуры жидкости.
Внешний вид.
Расходомеры массовые кориолисовые
Рисунок № 1
Внешний вид.
Расходомеры массовые кориолисовые
Рисунок № 2
Внешний вид.
Расходомеры массовые кориолисовые
Рисунок № 3
Общие сведения
Дата публикации - 31.01.2025
Срок свидетельства - 29.01.2030
Номер записи - 196270
ID в реестре СИ - 1422992
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
AMF050A,
Производитель
Изготовитель - Chengdu Andisoon Measure Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Анализ рынка поверки организаций Рязанской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Рязань и Рязанская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№185 от 2025.01.29 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Расходомеры массовые кориолисовые (AMF)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Chengdu Andisoon Measure Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
91832-24 08.04.2029 |
Расходомеры кориолисовые массовые, AMF Chengdu Andisoon Measure Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год - для расходомеров, предназначенных для измерений расхода и/или количества нефти; 3 года - для остальных |
|
94465-25 29.01.2030 |
Расходомеры массовые кориолисовые, AMF Chengdu Andisoon Measure Co., Ltd (КИТАЙ ) |
ОТ МП |
2 года |
Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.
В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Кто поверяет Расходомеры массовые кориолисовые (AMF)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 9 | 9 | 9 | 0 | 0 | 9 | 9 | 0 |
Стоимость поверки Расходомеры массовые кориолисовые (AMF)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) расходомеров является встроенным. Основными функциями ПО являются:
-
- вычисления параметров потока измеряемой среды;
-
- обработка измерительной информации;
-
- индикация результатов измерений на дисплее;
-
- формирование выходных сигналов;
-
- настройка расходомера;
-
- ведение архива измеренных значений.
Защита ПО СРМ от несанкционированного доступа обеспечивается системой паролей и пломбированием корпуса ЭП.
Метрологические характеристики нормированы с учетом влияния ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CMF ADSP |
|
Номер версии (идентификационный номер) ПО, не ниже |
V4.10 |
Знак утверждения типа
Знак утверждения типананосится на маркировочные таблички методом лазерной гравировки и на титульный руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2.2 «Описание прибора» руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Росстандарта от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия Chengdu Andisoon Measure Co.,Ltd. Расходомеры массовые кориолисовые AMF.
ПравообладательChengdu Andisoon Measure Co.,Ltd, Китай.
Адрес: Китай, 88 Wulian West Street, Shuangliu District, Chengdu City, Sichuan Province, 610219
Телефон: +028-63165822
Email: info@andisoon.com
Изготовитель
Chengdu Andisoon Measure Co.,Ltd, Китай.Адрес: Китай, 88 Wulian West Street, Shuangliu District, Chengdu City, Sichuan Province, 610219
Телефон: +028-63165822
Email: info@andisoon.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл, Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 481 33 80
E-mail: info@prommashtest.ru
Правообладатель
Chengdu Andisoon Measure Co.,Ltd, Китай.Адрес: Китай, 88 Wulian West Street, Shuangliu District, Chengdu City, Sichuan Province, 610219
Телефон: +028-63165822
Email: info@andisoon.com
Принцип действия расходомеров основан на использовании силы Кориолиса, возникающей в трубках первичного преобразователя (далее - ПП) при прохождении через них измеряемой среды. Фазовые смещения между частотами колебаний противоположных частей трубок, вызванные силами Кориолиса, пропорциональны массовому расходу и массе измеряемой среды.
Измерение температуры осуществляется термопреобразователем температуры, встроенным в ПП.
Расходомеры состоят из ПП и электронного преобразователя (далее - ЭП). ЭП могут быть интегрированными, раздельными, а также интегрированными и раздельными. ПП служит для измерений и преобразований массового расхода и массы, температуры измеряемой среды в электрический сигнал. ЭП обеспечивает обработку электрических сигналов ПП, отображение значений измеренных величин и их преобразование в выходные сигналы.
Расходомеры изготавливаются в следующих исполнениях: AMF008AN, AMF025AN, AMF050A, отличающихся между собой внешним видом и диапазонами расходов.
Расходомеры изготавливаются в общепромышленном и взрывозащищённом исполнениях.
Серийный номер расходомеров, состоящий из арабских цифр, наносится методом лазерной гравировки на маркировочные таблички, расположенные на ПП и ЭП.
Нанесение знака поверки на расходомеры не предусмотрено.

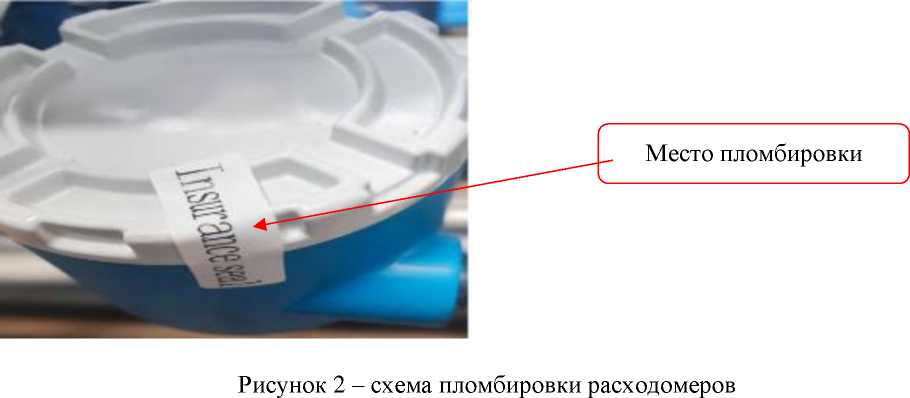

Пломбирование расходомеров осуществляется при помощи навесных пломб и проволоки, а также при помощи саморазрушающейся наклейки
AMF008AN
AMF025AN
AMF050A

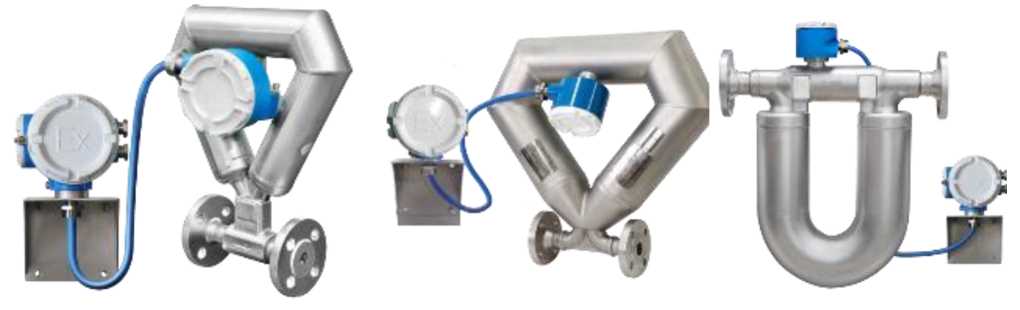

Рисунок 1 - Общий вид расходомеров
|
Kiipjjye (лнЕгенЕсая чечсн) кйрийяиссшл paeiun^uiepinj Coriolis Wass Flow Meter Body |
Efl[!x | |
|
|Ex db lib] |
[IB T6jiM | |
|
M'UXJib |
Ссрнйкш! jtoMcp | |
|
Medel |
SJN | |
|
n.'i^H ifii|iHkai|HX h'Ohifwr^paiLiHh |
Днанатш pauxeua | |
|
ftel Na. |
FlDwralie range | |
|
ytiOBUhiS npoKCLi |
riaipciiiHOvih | |
|
DN |
AocLfacy | |
|
MjiTHiinbucie рмючее .inR.iewHe |
Грела | |
|
MWVP |
Medium | |
|
Tewqiaiypa среди |
Категория лащнлы | |
|
Medium Tamp |
Degrwn af prataction | |
|
M.jTcpin |
Дата ттатипсиич | |
|
Malenal Неркаееюиря сталь |
Dade | |
|
Made И China |
Marulaclurerfhiengdu AnJiSMirUeasuie Co., Lid. | |
Рисунок 3 - информационная табличка
Место нанесения серийного номера
< _________ J
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода и массы жидкости по цифровому выходному сигналу, т/ч
|
от 0,06 до 1,5 от 0,18 до 4,8 от 5,0 до 50,0 |
|
Диапазон измерений температуры жидкости, °С |
от -180 до +70 |
|
Пределы допускаемой относительной погрешности измерений массового расхода и массы жидкости по цифровому выходному сигналу, %: |
±0,5 |
|
Пределы допускаемой абсолютной погрешности измерений температуры жидкости, °С |
±1 |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Выходные сигналы |
частотно-импульсный, HART, Modbus, RS-485. |
|
Параметры электрического питания: | |
|
- напряжение постоянного тока, В |
15-40 |
|
- напряжение переменного тока, В |
12-28 |
|
Масса, кг, не более |
35 |
|
Габаритные размеры, мм, не более | |
|
- длина |
559 |
|
- ширина |
185 |
|
- высота |
669 |
|
- температура окружающей среды, °С |
от -40 до 60 |
|
- относительная влажность воздуха, % |
от 10 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Маркировка взрывозащиты |
1Ex db [ib] ПВ T5 Gb X 1Ex db [ib] ПВ T6 Gb X |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
20 |
|
Средняя наработка на отказ, ч |
50000 |
