Номер по Госреестру СИ: 94468-25
94468-25 Полуприцеп-цистерна
(ELLINGHAUS D STA24-43.5)
Назначение средства измерений:
Полуприцеп-цистерна ELLINGHAUS D STA24-43.5 (далее - полуприцеп-цистерна) является транспортной мерой полной вместимости, предназначенная для измерений объема, транспортировки и кратковременного хранения жидких нефтепродуктов.
Внешний вид.
Полуприцеп-цистерна
Рисунок № 1
Общие сведения
Дата публикации - 31.01.2025
Срок свидетельства -
Номер записи - 196273
ID в реестре СИ - 1422995
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, ELLINGHAUS D STA24-43.5,
Производитель
Изготовитель - Фирма "ELLINGHAUS ANTON ELLINGHAUS GBMH & CO"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчёт «MM_6. МВИ по видам измерений (ФГИС «Аршин»)» показывает объём и динамику методик внутри выбранного вида измерений с 2020 года. После выбора вида рассчитываются ключевые показатели: дата первой и последней публикации, общее число МВИ, доля статуса «Действует», средний лаг от даты свидетельства до публикации, а также количество уникальных разработчиков и аттестующих организаций. Дополнительно отражается качество данных: наличие контактных данных разработчика и заполненность полей (величина, пределы, погрешность).
Набор графиков помогает понять структуру и активность по выбранному виду: помесячные публикации и кумулятив, распределение по статусам (stacked) и помесячная доля «Действует». Показаны топ-10 аттестующих и разработчиков, динамика среднего лага и заполненности ключевых полей, доля карточек с контактами. Для оперативного сравнения темпов есть YTD vs LYTD по ISO-неделям, тепловая карта «год×месяц», сезонность (среднее по месяцам) и тематические разрезы — топ-6 «назначений» и топ-10 «методов измерений».
Используйте подсказки при наведении и меню на графиках для экспорта. Сопоставляйте объёмы публикаций с долей «Действует» и величиной лага, чтобы находить узкие места; просматривайте сезонные пики и активность основных участников (разработчиков/аттестующих). Все метрики и визуализации относятся именно к выбранному виду измерений и учитывают данные, опубликованные с 2020 года.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№185 от 2025.01.29 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Полуприцеп-цистерна (ELLINGHAUS D STA24-43.5)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Полуприцеп-цистерна (ELLINGHAUS D STA24-43.5)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЮМЦ" (РОСС RU.0001.310296) | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | ||
| ООО ФИРМА "МЕТРОЛОГ" (RA.RU.311282) | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Полуприцеп-цистерна (ELLINGHAUS D STA24-43.5)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
метод измерения приведен в разделе 2 «Общие сведения об изделии» паспорта полуприцеп-цистерн ELLINGHAUS D STA24-43.5.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Фирма «ELLINGHAUS ANTON ELLINGHAUS GBMH & CO», Германия Юридический адрес: Bonner Str. 4 D-51379, Leverkusen
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Адрес места осуществления деятельности: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32
E-mail: office@vniir.org
Web-сайт: vniir.org
Полуприцеп-цистерна представляет собой сварной корпус из листового проката цилиндрической формы, торцы которого закрыты днищами, смонтированный на раме транспортной тележки. Для придания жесткости и гашения гидравлических ударов во время движения, внутри полуприцеп-цистерн установлены волнорезы.
Полуприцеп-цистерна внутри разделена герметичными перегородками на пять независимых секций.
В верхней части полуприцеп-цистерн для каждой секции приварены цилиндрические горловины. Отверстие горловин закрыты крышками, которые крепятся с помощью шпилек и гаек.
На крышках горловин имеются наливные отверстия, герметично закрываемые бигельными откидными крышками.
На горловинах также смонтированы дыхательные клапана, патрубки отвода паров нефтепродуктов с огнепреградителями.
Принцип действия полуприцеп-цистерн основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловин секций
полуприцеп-цистерн.
Указатели уровня налива представляют собой угольники, приваренные к горловине каждой секции полуприцеп-цистерн.
Метод крепления указателей уровня налива не позволяет влиять на него для изменения результатов измерений.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, нанесен типографским способом в паспорт полуприцеп-цистерн и методом ударного тиснения на металлическую табличку, закрепленную на раме транспортной тележки.
К полуприцеп-цистернам данного типа относятся полуприцеп-цистерна
ELLINGHAUS D STA24-43.5 с заводским номером W09DST334TBE26015.
Общий вид полуприцеп-цистерны ELLINGHAUS D STA24-43.5 с заводским номером W09DST334TBE26015 с указанием места нанесения заводского номера приведен на рисунке 1.
Пломбирование полуприцеп-цистерн не предусмотрено.
Нанесение знака поверки на полуприцеп-цистерну ELLINGHAUS D STA24-43.5 не предусмотрено.

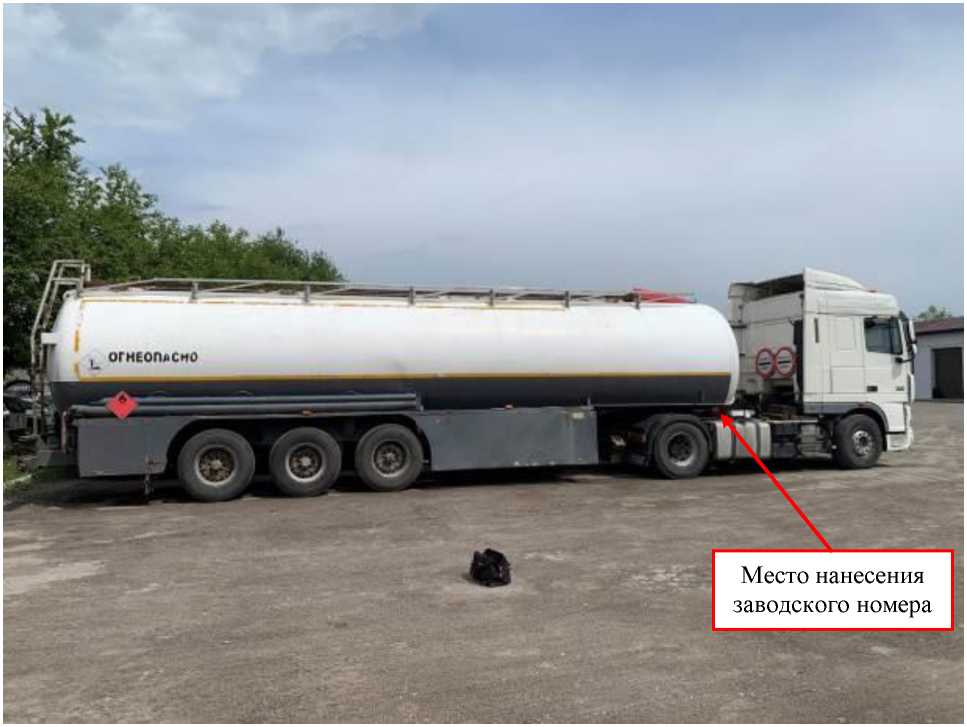

Рисунок 1 - Общий вид полуприцеп-цистерны ELLINGHAUS D STA24-43.5 с заводским номером W09DST334TBE26015 с указанием места нанесения заводского номера
|
Таблица 3 - Комплектность полуприцеп-цистерн ELLINGHAUS D STA24-43.5 | ||
|
Наименование |
Обозначение |
Количество |
|
Полуприцеп-цистерна ELLINGHAUS D STA24-43.5 |
- |
1 шт. |
|
Рукав напорно-всасывающий Ду75 мм, длина 4 м |
- |
2 шт. |
|
Противооткатный упор |
- |
2 шт. |
|
Огнетушитель |
- |
2 шт. |
|
Ящик для песка |
- |
1 шт. |
|
Ящик для кошмы |
- |
1 шт. |
|
Паспорт на ELLINGHAUS D STA24-43.5 |
- |
1 экземпляр |
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальная вместимость секций полуприцеп-цистерны, дм3 | |
|
Полуприцеп-цистерна цистерны ELLINGHAUS D STA24-43.5 с | |
|
заводским номером W09DST334TBE26015 | |
|
1 секция |
12900 |
|
2 секция |
6550 |
|
3 секция |
8450 |
|
4 секция |
10700 |
|
5 секция |
4400 |
|
Пределы допускаемой относительной погрешности вместимости, |
± 0,50 |
|
как транспортной меры полной вместимости, % | |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от -50 до +40 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
- влажность воздуха при +25 °С, % |
до 80 |
Таблица 2 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч |
87600 |
