Номер по Госреестру СИ: 94469-25
94469-25 Делители напряжения
(ТП.ЭО003.52.10.00)
Назначение средства измерений:
Делители напряжения ТП.ЭО003.52.10.00 (далее по тексту - делители напряжения или ДН) предназначены для масштабного преобразования напряжения постоянного, переменного и импульсного тока в составе измерительного оборудования.

Внешний вид.
Делители напряжения
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на лицевую часть корпуса делителей напряжения методом металлографики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Использование по назначению» документа ТП.ЭО003.52.10.00 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений ГОСТ 11282-93 Резистивные делители напряжения постоянного тока;
ТУ 26.51.82-012-40097742-2024 «Делители напряжения (ДН). Технические условия».
ПравообладательОбщество с ограниченной ответственностью «ТЕХПРОМ-Авиакосмические Системы» (ООО «ТЕХПРОМ-АКС»)
ИНН 7729787653
Юридический адрес: 121205, г. Москва, тер. Сколково Инновационного Центра, ул. Большой б-р, д. 42, стр. 1, помещ. 1052
Изготовитель
Общество с ограниченной ответственностью «ТЕХПРОМ-Авиакосмические Системы»(ООО «ТЕХПРОМ-АКС»)ИНН 7729787653
Юридический адрес: 121205, г. Москва, тер. Сколково Инновационного Центра, ул. Большой б-р, д. 42, стр. 1, помещ. 1052
Адрес места осуществления деятельности: 454082, г. Челябинск, ул. Изумрудная, д. 71 А
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, стр. 2а
Телефон: 8 (343) 236-30-15
E-mail: uraltest@uraltest.ru
Web-сайт: www.uraltest.ru
Принцип действия делителей напряжения основан на методе резистивного деления. На вход делителя напряжения подают напряжение измеряемого сигнала, ток, последовательно протекающий через резисторы, создает падение напряжения пропорциональное входному сигналу, что позволяет производить измерение входного сигнала, контролируя величину напряжения на выходе делителя напряжения.
Конструктивно делители напряжения выполнены на основе печатного узла модуля резисторного, помещенного в металлический корпус. На корпусе делителей напряжения расположено отверстие под винт М4, для подключения заземления.
Заводской номер методом лазерной гравировки в цифровом формате и знак утверждения типа методом металлографики наносятся на лицевую часть корпуса делителя напряжения.
Нанесение знака поверки на делители напряжения не предусмотрено.
Для предотвращения несанкционированного доступа к внутренним частям делителей напряжения предусмотрена пломбировка винтов крепления корпуса в виде полос, нанесенных краской.

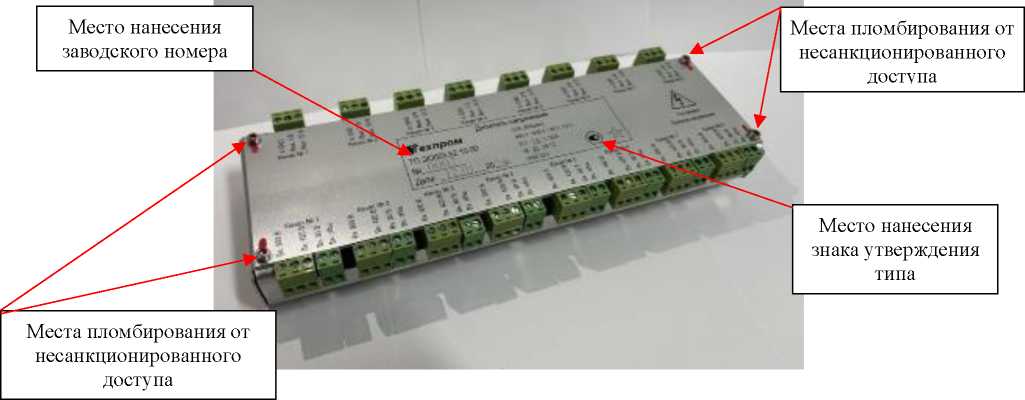

Общий вид средства измерений с указанием мест нанесения заводского номера, знака утверждения типа и места пломбирования от несанкционированного доступа представлены на рисунке 1.
Рисунок 1 - Общий вид ДН
Метрологические и основные технические характеристики делителей напряжения представлены в таблицах 1 и 2 соответственно.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное входное напряжение, В |
900 (ивх1) 420 (ивх2) 90 (ивх3) |
|
Номинальное выходное напряжение, В |
10 |
|
Номинальный коэффициент масштабного преобразования |
90 (ивх1 : и вых) 42 (ивх2 : Пвых) 9 (ивх3 : и вых) |
|
Диапазон входного напряжения постоянного тока, В |
от 90 до 990 (ивх1) от 42 до 462 (ивх2) от 9 до 99 (ивх3) |
|
Пределы допускаемой основной относительной погрешности масштабного преобразования напряжения постоянного тока, % |
±0,05 |
|
Пределы допускаемой дополнительной относительной погрешности масштабного преобразования напряжения постоянного тока при изменении температуры (от нормальных условий эксплуатации) на каждые 10 °С, % |
±0,05 |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Количество каналов преобразования |
8 |
|
Изменения значения коэффициента передачи резисторных делителей на частотах до 9 кГц включ., дБ, не более'' |
0,14 |
|
Изменения значения коэффициента передачи резисторных делителей на частотах св. 9 до 15 кГц, дБ, не более1^ |
0,265 |
|
Изменения значения коэффициента передачи резисторных делителей на частотах св.15 до 24 кГц, дБ, не более'' |
0,5 |
|
Наименование характеристики |
Значение | |
|
Изменения значения коэффициента передачи резисторных делителей на частотах св. 24 до 36 кГц, дБ, не более1^ |
1 | |
|
Полоса пропускания резисторных делителей, кГц |
45 | |
|
Испытательное напряжение изоляции цепи, В |
1500 | |
|
Сопротивление изоляции между электрически не связанными цепями, ГОм, не менее |
1 | |
|
Габаритные размеры, мм, не более
|
268 96 44 | |
|
Масса, кг, не более |
0,7 | |
|
Нормальные условия эксплуатации
|
от +18 до +28 60 от 84 до 106 | |
|
Рабочие условия эксплуатации
|
от +10 до +35 80 от 84 до 106 | |
|
Примечание Значения обеспечиваются при температуре окружающей среды от +21 до +31 °С. | ||
|
Таблица 3 - Показатели надежности | ||
|
Наименование характеристики |
Значение | |
|
Среднее время наработки до отказа, ч, не менее |
335795 | |
|
| ||
