Номер по Госреестру СИ: 94470-25
94470-25 Системы для измерений длины лазерные
(DP)
Назначение средства измерений:
Системы для измерений длины DP (далее - системы) предназначены для измерений длин.

Внешний вид.
Системы для измерений длины лазерные
Рисунок № 1

Внешний вид.
Системы для измерений длины лазерные
Рисунок № 2

Внешний вид.
Системы для измерений длины лазерные
Рисунок № 3
Программное обеспечение
Системы имеют встроенное метрологически значимое микропрограммное обеспечение (далее - МПО) предназначенное для проверки работоспособности внутренних компонентов, настройки параметров и контроля процесса измерений. МПО устанавливается в микроконтроллер средства измерений на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-20 1 4 конструкция системы исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление МПО в процессе эксплуатации не осуществляется.
данных
соответствует уровню «высокий»
Защита микропрограммного обеспечения и измеренных от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
ПО) LDS Monitor, устанавливаемое на персональный компьютер, предназначено для индикации измеряемых системой значений измеренных длин и отображения диагностических данных о работе. Данное ПО не является метрологически значимым.
Идентификационные данные программного обеспечения приведены в таблице 1.
Программное обеспечение (далее
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
МПО |
LDS Monitor |
|
Номер версии (идентификационный номер ПО) |
V.1.0 |
2.0 |
|
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделах 9 «Методика проведения измерений» документах «Системы для измерений длины лазерные DP10, DP30, RGK DP100, DP10B, DP30B, DP100B. Руководство по эксплуатации», «Системы для измерений длины лазерные DP50. Руководство по эксплуатации», «Системы для измерений длины лазерные DP202, DP302, DP502, DP1002, DP202B, DP302B, DP502B, DP1002B. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
Стандарт предприятия SNDWAY TECHNOLOGY (GUANGDONG) CO., LTD.
ПравообладательSNDWAY TECHNOLOGY (GUANGDONG) CO., LTD, Китай
Адрес: NO 58 Tuanjie Road, Humen Town, Dongguan City, Guangdong Province, China Тел.: +86 769 81660882
E-mail: fs03@sndway.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
SNDWAY TECHNOLOGY (GUANGDONG) CO., LTD, КитайАдрес: NO 58 Tuanjie Road, Humen Town, Dongguan City, Guangdong Province, China Тел.: +86 769 81660882
E-mail: fs03@sndway.com
Принцип измерений длин системами основан на измерении в определении разности фаз излучаемых и принимаемых модулированных сигналов лазерного дальномера. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется длина. Система может работать без отражателей (диффузный режим).
Нулевой (начальной) точкой отсчёта длин системой является торец лицевой части корпуса.
Результаты измерений длин выводятся на экран системы и/или персонального компьютера, либо в автоматизированные системы управления технологическими процессами (АСУТП) по цифровым интерфейсам RS232, RS485 с использованием программируемого логического контроллера. Дополнительно средства измерений могут иметь аналоговые выходы по току и напряжению. Данные сигналы имитируются с использованием встроенного программного обеспечения.
Конструктивно системы выполнены единым блоком, в котором размещены оптические и электронные компоненты.
Электропитание осуществляется от внешней сети постоянного тока.
К данному типу средств измерений относятся системы для измерений длины DP, изготавливаемые в следующих модификациях: DP10, DP30, DP50, DP10B, DP30B, DP302, DP302B, DP502B, DP1002B, отличающиеся диапазоном измерений и масса-габаритными размерами корпуса. У модификации DP50 отсутствует экран для вывода результатов измерений. Модификации DP10B, DP30B, DP302B, DP502B, DP1002B дополнительно имеют настраиваемый аналоговый выход сигнала.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на маркировочную табличку, расположенную на корпусе средства измерений.
Нанесение знака поверки на средство измерений не предусмотрено.
Системы для измерений длины лазерные DP выпускаются под товарным знаком RGK, который наносится на корпус системы.
Пломбирование средств измерений не производится, в процессе эксплуатации внешние механические регулировки не предусмотрены.
Общий вид средств измерений приведён на рисунке 1.
б)

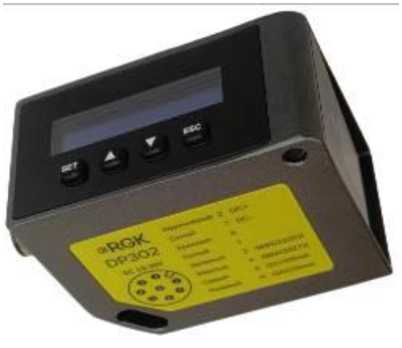

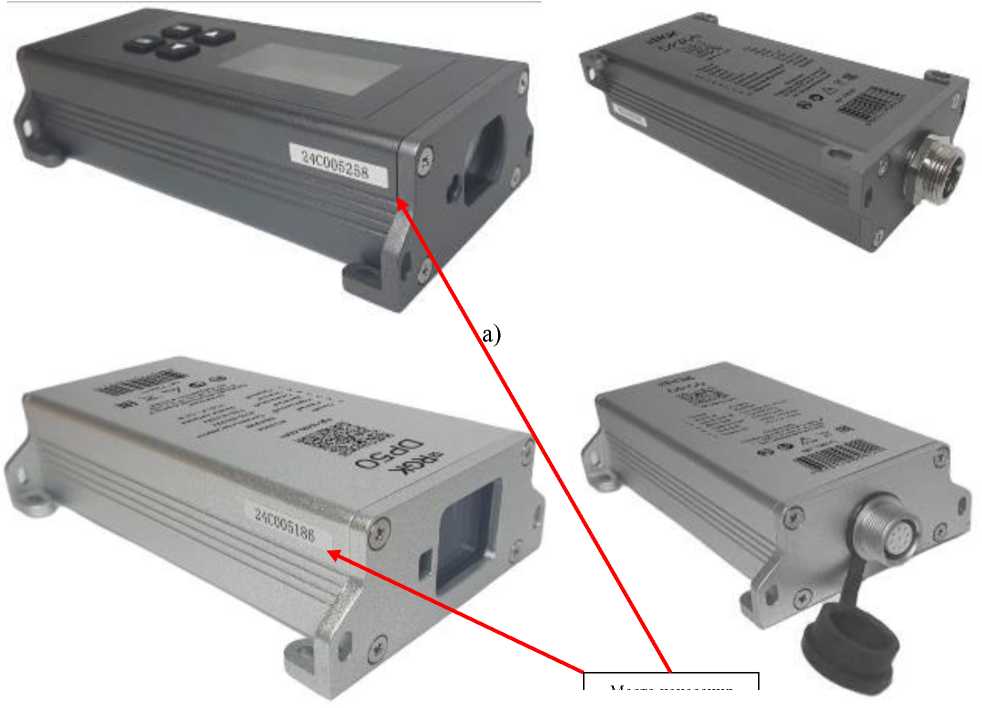

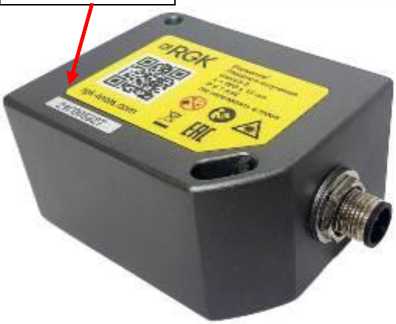

Рисунок 1 - Общий вид систем для измерений длины DP модификаций: а) DP10, DP30, DP10B, DP30B; б) DP50; в) DP302, DP302B, DP502B, DP1002B,
Место нанесения
заводского номера средства измерений

в)
Таблица 2 -
|
Наименование характеристики |
Значение | ||||||||
|
Модификация |
DP50 |
DP10 |
DP30 |
DP10В |
DP30B |
DP302 |
DP302B |
DP502B |
DP1002B |
|
Диапазон измерений длин*, м |
от 0,2 до |
от 0,2 до |
от 0,2 до |
от 0,2 до |
от 0,2 до |
от 0,2 до |
от 0,2 |
от 0,2 до |
от 0,2 до |
|
50 |
10 |
30 |
10 |
30 |
30 |
до 30 |
50 |
100 | |
|
Допускаемое среднее квадратическое |
2+1 0^10-4^D | ||||||||
|
отклонение измерений длин, мм | |||||||||
|
Пределы допускаемой абсолютной |
±2^(2+1,0^10-4 |
'•D) | |||||||
|
погрешности измерений длин, мм | |||||||||
|
Где D - измеряемая длина, мм | |||||||||
|
измерения на поверхность с коэффициентом диффузного отражения не менее 0,9 (объект, окрашенный в белый цвет) | |||||||||
Таблица 3 - Технические
|
Наименование характеристики |
Значение характеристик для модификации | ||
|
Модификация |
DP50 |
DP10 DP30 DP10B DP30B |
DP302 DP302B DP502B DP1002B |
|
Напряжение питания от сети постоянного тока, В |
от 8 до 14 |
от 15 до 26 |
от 15 до 30 |
|
Диапазон рабочих температур, °С |
от 0 до 50 |
от -10 до 50 | |
|
Габаритные размеры (длина^ширина^высота), мм, не более |
145x85x40 |
145x70x40 |
100x50x68 |
|
Масса, кг, не более |
0,24 |
0,25 |
0,28 |
Таблица 4 -
аналогового выходного сигнала.
|
Наименование характеристики |
Значение | |||
|
Модификация |
DP10В |
DP30B, DP302B |
DP502B |
DP1002B |
|
Диапазон измерений длин, м |
от 0,2 до 10 |
от 0,2 до 30 |
от 0,2 до 50 |
от 0,2 до 100 |
|
Коэффициент преобразования К для аналогового выхода: от 4 - до 20 мА, мм/мА |
3,113 |
0,613 |
1,863 |
6,238 |
|
от 0 - до 20 мА, мм/мА |
2,490 |
0,490 |
1,490 |
4,990 |
|
от 0 - до 24 мА, мм/мА |
2,075 |
0,408 |
1,242 |
4,158 |
|
от 0 - до 5 В, мм/В |
9,960 |
1,960 |
5,960 |
19,960 |
|
от 0 - до 10 В, мм/В |
4,980 |
0,980 |
2,980 |
9,980 |
Таблица 5 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Наработка на отказ, часов, не менее |
10000 |
|
Средний срок службы, лет, не менее |
5 |
