Номер по Госреестру СИ: 94479-25
94479-25 Штангенциркули
(Обозначение отсутствует)
Назначение средства измерений:
Штангенциркули предназначены для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубин.
Внешний вид.
Штангенциркули
Рисунок № 1
Внешний вид.
Штангенциркули
Рисунок № 2
Внешний вид.
Штангенциркули
Рисунок № 3
Внешний вид.
Штангенциркули
Рисунок № 4
Внешний вид.
Штангенциркули
Рисунок № 5
Внешний вид.
Штангенциркули
Рисунок № 6
Внешний вид.
Штангенциркули
Рисунок № 7
Внешний вид.
Штангенциркули
Рисунок № 8
Внешний вид.
Штангенциркули
Рисунок № 9
Внешний вид.
Штангенциркули
Рисунок № 10
Общие сведения
Дата публикации - 31.01.2025
Срок свидетельства - 29.01.2030
Номер записи - 196284
ID в реестре СИ - 1423006
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ШЦЦ-I, ШЦК-I, ШЦ-I,
Производитель
Изготовитель - CHENGDU NEW CHENGLIANG TOOLS CO., LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 28
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№185 от 2025.01.29 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Штангенциркули (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений CHENGDU NEW CHENGLIANG TOOLS CO., LTD
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94153-24 23.12.2029 |
Микрометры гладкие, Обозначение отсутствует CHENGDU NEW CHENGLIANG TOOLS CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
94479-25 29.01.2030 |
Штангенциркули, Обозначение отсутствует CHENGDU NEW CHENGLIANG TOOLS CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).
Кто поверяет Штангенциркули (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 28 | 28 | 28 | 0 | 0 | 28 | 28 | 0 |
Стоимость поверки Штангенциркули (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским методом.Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 5 «Устройство и принцип работы» паспорта штангенциркулей.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн Федерального агентства по от 29 декабря 2018 г.№ 2840;
диапазоне от 0,2 до 50 мкм, утвержденная приказом техническому регулированию и метрологии
CHENGDU NEW CHENGLIANG TOOLS CO
Стандарт предприятия «Штангенциркули».
Правообладатель
CHENGDU NEW CHENGLIANG TOOLS CO., LTD, КНР
Адрес: No. 199, South Block 1, Circle City Road, Xindu District, Chengdu, Sichuan
Испытательный центр
Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская, д. 20А, эт./помещ./ком. мансарда/ХША/ЗЗБ
Тел.: +7 (495) 822-18-08
E-mail: info@mcsevr.ru
Web-сайт: www.mcsevr.ru
Принцип действия штангенциркулей с отсчетом по нониусу основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля.
Принцип действия штангенциркулей с отсчетом по круговой шкале основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.
Принцип действия штангенциркулей с цифровым отсчетным устройством основан на преобразовании линейного перемещения рамки штангенциркуля в пропорциональное изменение электрического сигнала в электронной схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчетного устройства. Отсчет размеров производится по цифровому отсчетному устройству. Имеется возможность установки нуля в любой точке диапазона измерений.
Штангенциркули изготавливаются следующих моделей:
-
- ШЦ-I - с отсчетом по нониусу, оснащены губками для наружных и внутренних измерений с плоскими и кромочными измерительными поверхностями, с глубиномером. Измерительные поверхности губок для наружных измерений могут быть оснащены твердым сплавом;
-
- ШЦ-П - с отсчетом по нониусу, оснащены губками для наружных и внутренних измерений с плоскими, цилиндрическими и кромочными измерительными поверхностями, без глубиномера. Измерительные поверхности губок для наружных и внутренних измерений могут быть оснащены твердым сплавом;
-
- ШЦ-Ш - с отсчетом по нониусу, оснащены губками для наружных и внутренних измерений с плоскими и цилиндрическими измерительными поверхностями, без глубиномера;
-
- ШЦК-I - с отсчетом по круговой шкале, оснащены губками для наружных и внутренних измерений с плоскими и кромочными измерительными поверхностями, с глубиномером;
-
- ШЦЦ-I - с цифровым отсчетным устройством, оснащены губками для наружных внутренних измерений с плоскими и кромочными измерительными поверхностями, глубиномером;
-
- ШЦЦ-П - с цифровым отсчетным устройством, оснащены губками для наружных внутренних измерений с плоскими, цилиндрическими и кромочными измерительными поверхностями, без глубиномера;
-
- ШЦЦ-Ш - с цифровым отсчетным устройством, оснащены губками для наружных и внутренних измерений с плоскими и цилиндрическими измерительными поверхностями, без глубиномера.
Штангенциркули моделей ШЦ-I, ШЦ-П, ШЦ-Ш состоят из штанги, рамки, зажимающего элемента, приводного ролика (при его наличии) или рамки микроподачи, губок (с плоскими, кромочными, цилиндрическими измерительными поверхностями для наружных и внутренних измерений), глубиномера (при его наличии).
Штангенциркули модели ШЦК-I состоят из штанги, рамки с круговой шкалой, зажимающего элемента, приводного ролика (при его наличии), глубиномера и губок (с плоскими, кромочными измерительными поверхностями для наружных и внутренних измерений).
Штангенциркули моделей ШЦЦ-I, ШЦЦ-П, ШЦЦ-Ш состоят из штанги, рамки с цифровым отчетным устройством, зажимающего элемента, приводного ролика (при его наличии) или рамки микроподачи, губок (с плоскими, кромочными, цилиндрическими измерительными поверхностями для наружных и внутренних измерений), глубиномера (при его наличии). На рамке с цифровым отсчетным устройством находятся кнопки включения/выключения штангенциркуля, установки нуля. Питание штангенциркулей осуществляется от встроенного источника питания.
Оцифровка шкалы на штанге штангенциркулей начинается с нулевой отметки.
JIf иг
CHLAM y/f
CHUAN наносится на паспорт нерабочую поверхность штанги
Товарный знак CHLAN штангенциркулей типографским штангенциркуля или на циферблат
,--- или
методом, на
круговой шкалы лазерной маркировкой или краской.
Заводской номер штангенциркуля в формате цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на лицевую или оборотную сторону штанги штангенциркуля лазерной маркировкой, в местах, указанных на рисунке 20.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид штангенциркулей указан на рисунках 1 - 19.
Пломбирование
предусмотрено.
штангенциркулей от несанкционированного доступа не

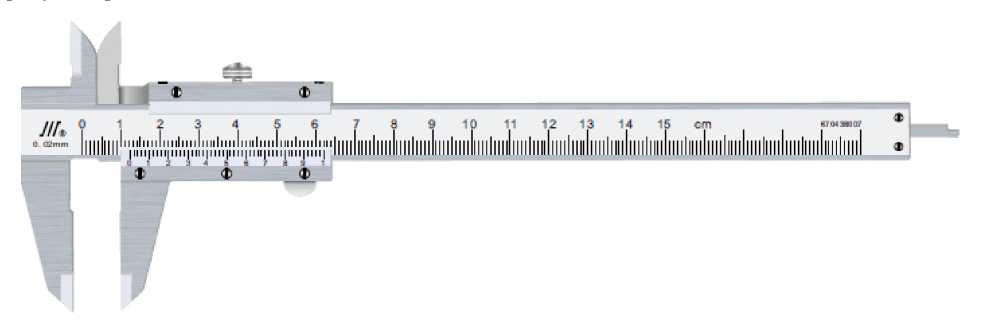

Рисунок 1 - Общий вид штангенциркулей модели ШЦ-I

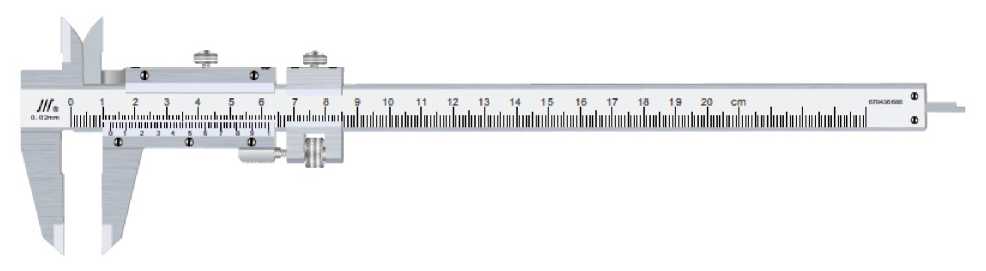

Рисунок 2 - Общий вид штангенциркулей модели ШЦ-I

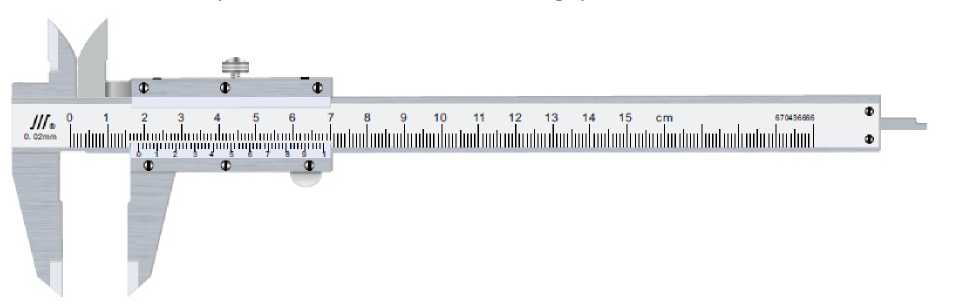

Рисунок 3 - Общий вид штангенциркулей модели ШЦ-I

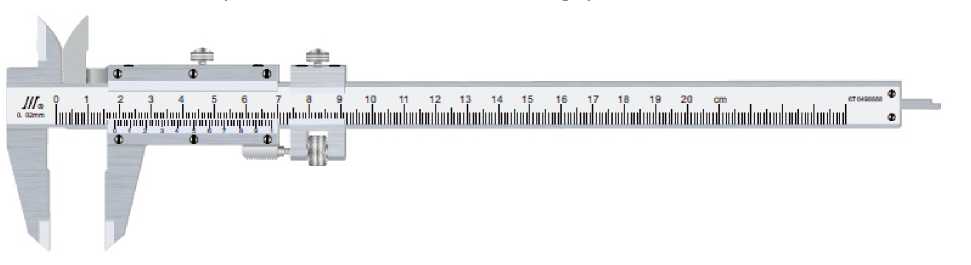

Рисунок 4 - Общий вид штангенциркулей модели ШЦ-I

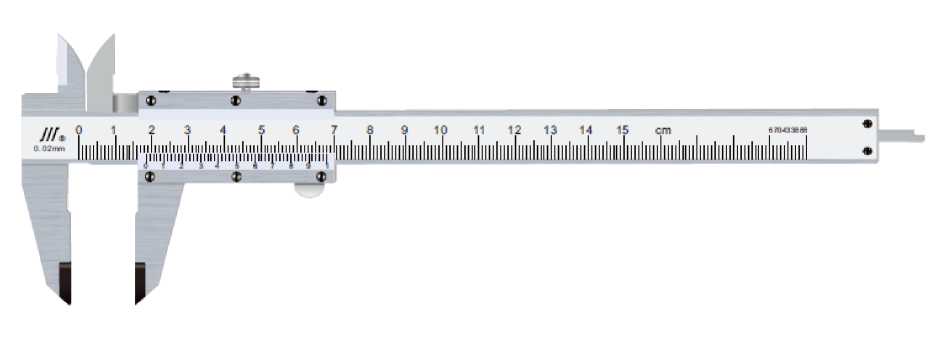

Рисунок 5 - Общий вид штангенциркулей модели ШЦ-I

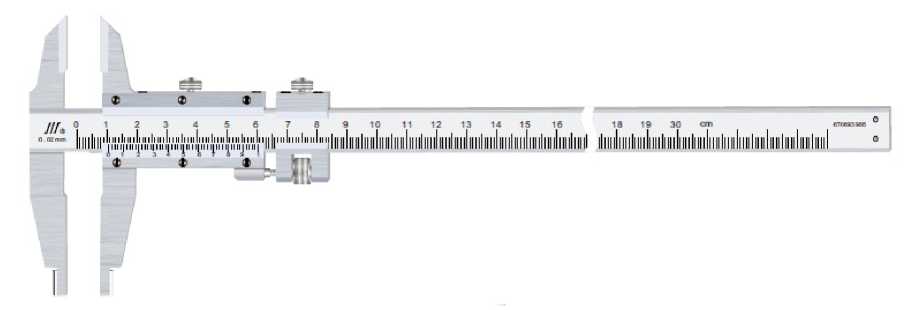

Рисунок 6 - Общий вид штангенциркулей модели ШЦ-П

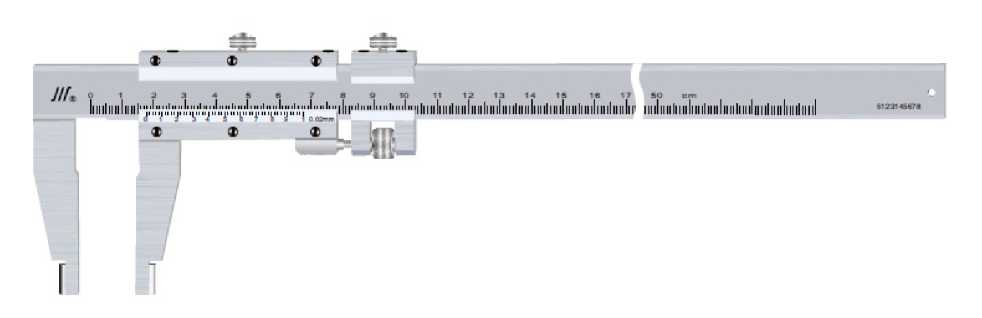

Рисунок 7 - Общий вид штангенциркулей модели ШЦ-Ш

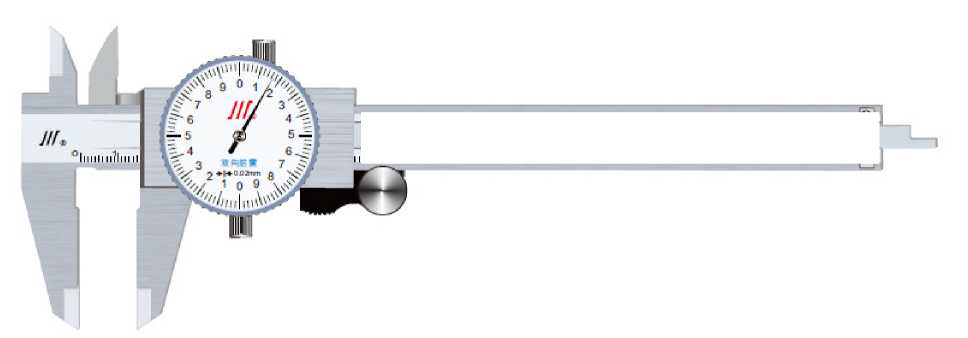

Рисунок 8 - Общий вид штангенциркулей модели ШЦК-I
|
Я | |
|
.....я.................. ЛЯ.......... ««"LaSH.mtreti сатт i |
щ |

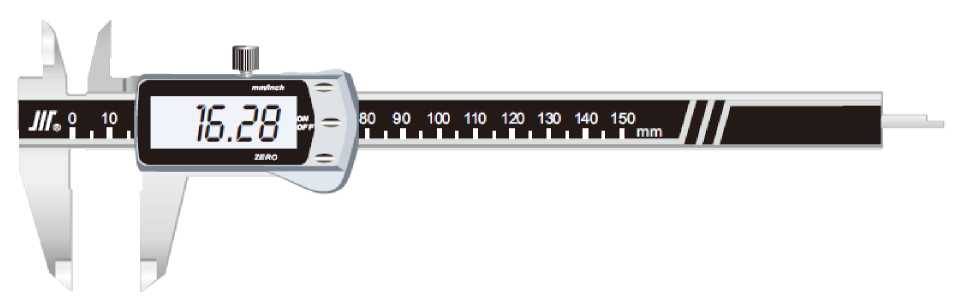

Рисунок 9 - Общий вид штангенциркулей модели ШЦЦ-I

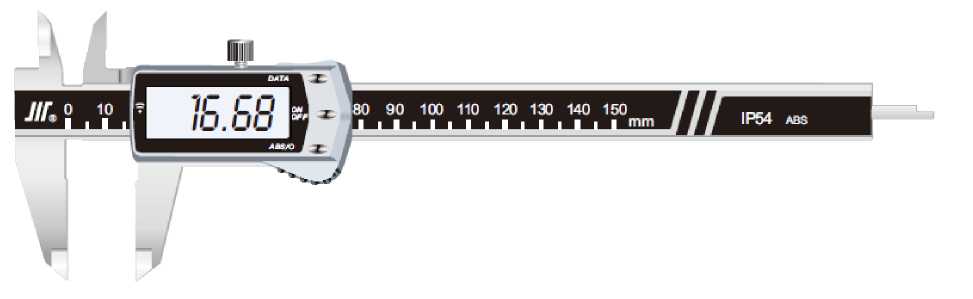

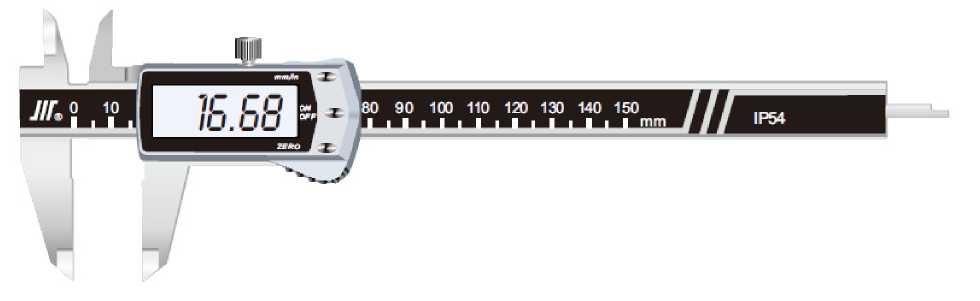

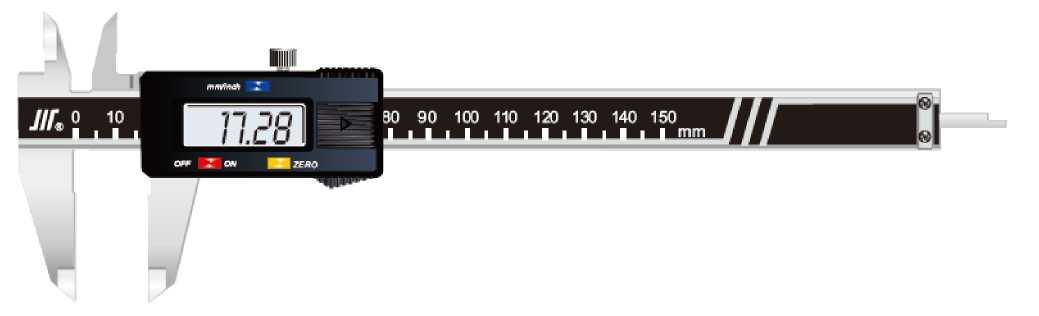

Рисунок 10 - Общий вид штангенциркулей модели ШЦЦ-I

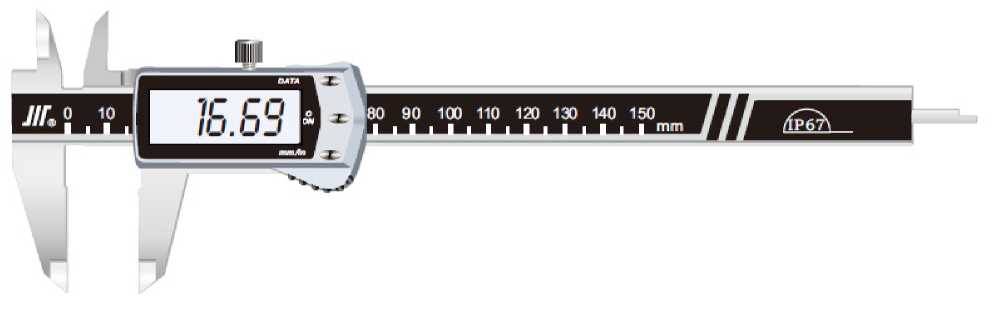

Рисунок 11 - Общий вид штангенциркулей модели ШЦЦ-I

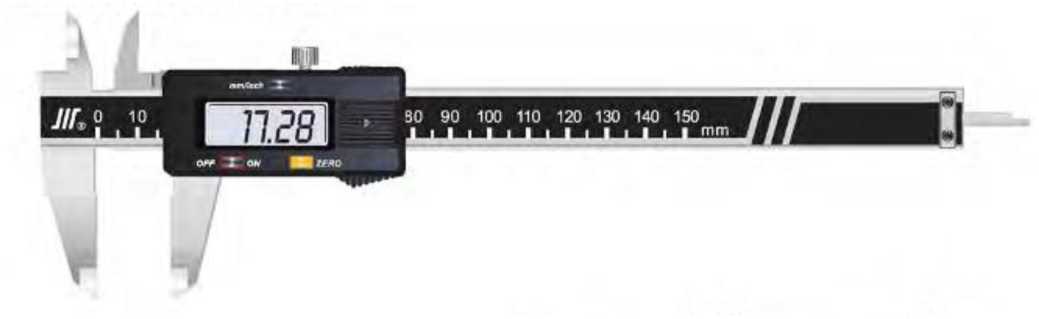

Рисунок 12 - Общий вид штангенциркулей модели ШЦЦ-I

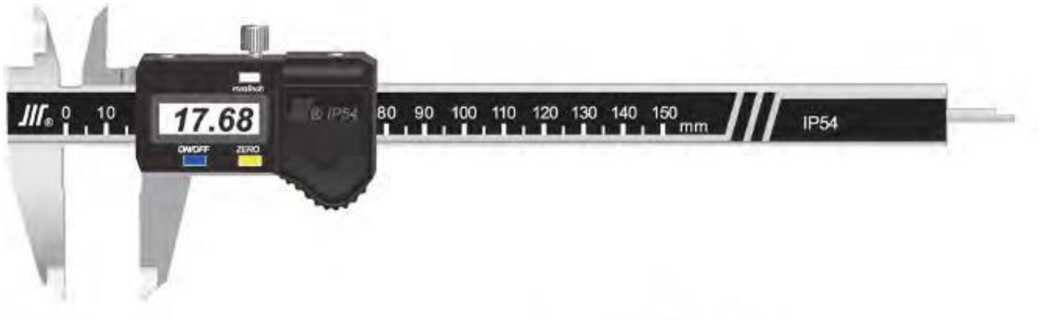

Рисунок 13 - Общий вид штангенциркулей модели ШЦЦ-I

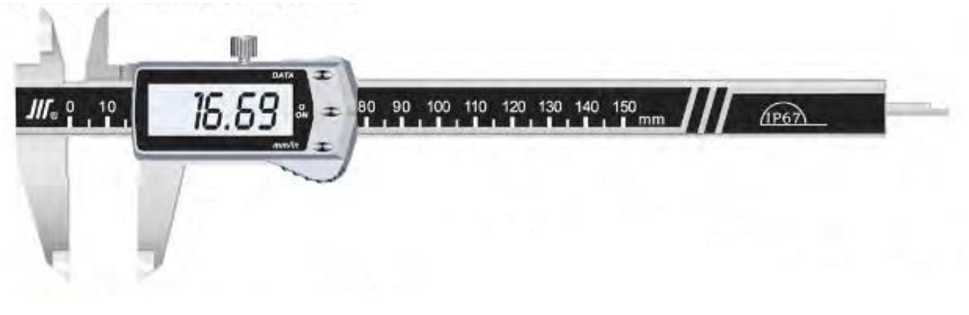

Рисунок 14 - Общий вид штангенциркулей модели ШЦЦ-I
Рисунок 15 - Общий вид штангенциркулей модели ШЦЦ-I

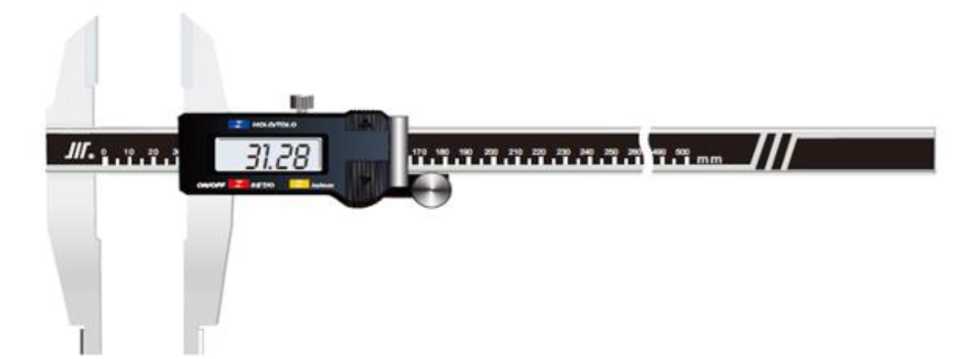

Рисунок 16 - Общий вид штангенциркулей модели ШЦЦ-I

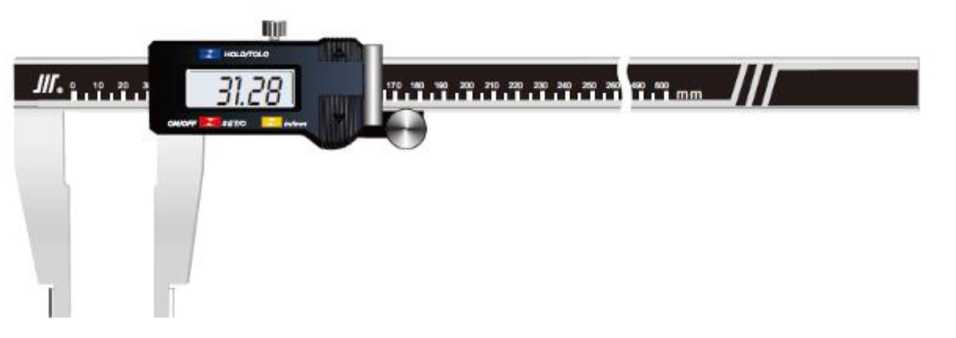

Рисунок 17 - Общий вид штангенциркулей модели ШЦЦ-П

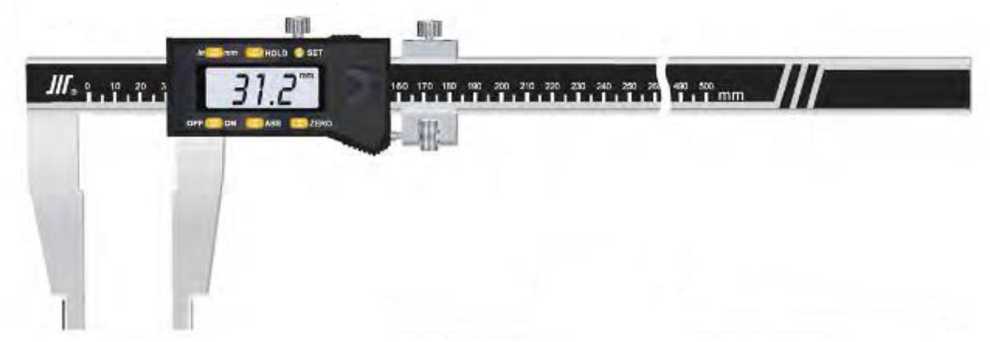

Рисунок 18 - Общий вид штангенциркулей модели ШЦЦ-Ш
Рисунок 19 - Общий вид штангенциркулей модели ШЦЦ-Ш

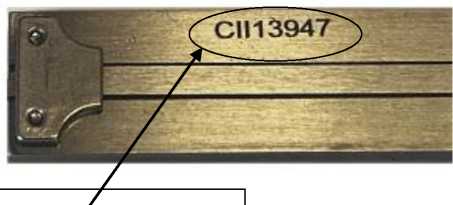

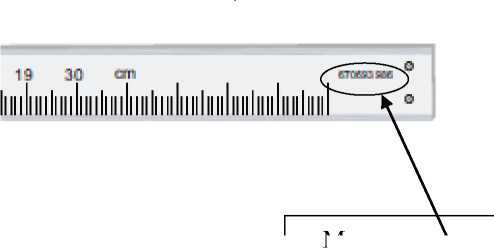

Место нанесения заводского номера
Таблица 9 - Комплектность
|
Наименование |
Обозначение |
Комплектность |
|
Штангенциркуль |
- |
1 шт. |
|
Элемент питания для штангенциркулей моделей ШЦЦ-I, ШЦЦ-II, ШЦЦ-III |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт для моделей:
|
ШЦ.00.001 ПС ШЦК.00.001 ПС Ш^Ц^Ц.00.001 ПС |
1 экз. |
Таблица 1 -
|
Модель |
Диапазон измерений наружных размеров, мм |
Значение отсчета по нониусу (цена деления круговой шкалы, шаг дискретности цифрового отсчетного устройства), мм |
Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм |
|
1 |
2 |
3 |
4 |
|
ШЦ-I |
от 0 до 100 |
0,02 |
- |
|
от 0 до 100 |
0,05 |
- | |
|
от 0 до 100 |
0,1 |
- | |
|
от 0 до 125 |
0,02 |
- | |
|
от 0 до 125 |
0,05 |
- | |
|
от 0 до 125 |
0,1 |
- | |
|
от 0 до 150 |
0,02 |
- | |
|
от 0 до 150 |
0,05 |
- | |
|
от 0 до 150 |
0,1 |
- | |
|
от 0 до 160 |
0,02 |
- | |
|
от 0 до 160 |
0,05 |
- | |
|
от 0 до 160 |
0,1 |
- | |
|
от 0 до 200 |
0,02 |
- | |
|
от 0 до 200 |
0,05 |
- | |
|
от 0 до 200 |
0,1 |
- | |
|
от 0 до 250 |
0,02 |
- | |
|
от 0 до 250 |
0,05 |
- | |
|
от 0 до 250 |
0,1 |
- | |
|
от 0 до 300 |
0,02 |
- | |
|
от 0 до 300 |
0,05 |
- | |
|
от 0 до 300 |
0,1 |
- | |
|
ШЦ-П |
от 0 до 160 |
0,02 |
10 |
|
от 0 до 160 |
0,05 |
10 | |
|
от 0 до 160 |
0,1 |
10 | |
|
от 0 до 200 |
0,02 |
10 | |
|
от 0 до 200 |
0,05 |
10 | |
|
от 0 до 200 |
0,1 |
10 | |
|
от 0 до 250 |
0,02 |
10 | |
|
от 0 до 250 |
0,05 |
10 | |
|
от 0 до 250 |
0,1 |
10 | |
|
от 0 до 300 |
0,02 |
10 | |
|
от 0 до 300 |
0,05 |
10 | |
|
от 0 до 300 |
0,1 |
10 | |
|
от 0 до 400 |
0,02 |
10; 20 | |
|
от 0 до 400 |
0,05 |
10; 20 | |
|
от 0 до 400 |
0,1 |
10; 20 | |
|
от 0 до 500 |
0,02 |
10; 20 | |
|
от 0 до 500 |
0,05 |
10; 20 | |
|
от 0 до 500 |
0,1 |
10; 20 |
|
1 |
2 |
3 |
4 |
|
ШЦ-П |
от 0 до 600 |
0,02 |
10; 20 |
|
от 0 до 600 |
0,05 |
10; 20 | |
|
от 0 до 600 |
0,1 |
10; 20 | |
|
от 0 до 630 |
0,02 |
10; 20 | |
|
от 0 до 630 |
0,05 |
10; 20 | |
|
от 0 до 630 |
0,1 |
10; 20 | |
|
от 0 до 800 |
0,02 |
20 | |
|
от 0 до 800 |
0,05 |
20 | |
|
от 0 до 800 |
0,1 |
20 | |
|
от 0 до 1000 |
0,02 |
20 | |
|
от 0 до 1000 |
0,05 |
20 | |
|
от 0 до 1000 |
0,1 |
20 | |
|
от 0 до 1500 |
0,02 |
20 | |
|
от 0 до 1500 |
0,05 |
20 | |
|
от 0 до 1500 |
0,1 |
20 | |
|
от 0 до 1600 |
0,02 |
20 | |
|
от 0 до 1600 |
0,05 |
20 | |
|
от 0 до 1600 |
0,1 |
20 | |
|
от 0 до 2000 |
0,02 |
20 | |
|
от 0 до 2000 |
0,05 |
20 | |
|
от 0 до 2000 |
0,1 |
20 | |
|
ШЦ-Ш |
от 0 до 160 |
0,02 |
10 |
|
от 0 до 160 |
0,05 |
10 | |
|
от 0 до 160 |
0,1 |
10 | |
|
от 0 до 200 |
0,02 |
10 | |
|
от 0 до 200 |
0,05 |
10 | |
|
от 0 до 200 |
0,1 |
10 | |
|
от 0 до 250 |
0,02 |
10 | |
|
от 0 до 250 |
0,05 |
10 | |
|
от 0 до 250 |
0,1 |
10 | |
|
от 0 до 300 |
0,02 |
10 | |
|
от 0 до 300 |
0,05 |
10 | |
|
от 0 до 300 |
0,1 |
10 | |
|
от 0 до 400 |
0,02 |
10; 20 | |
|
от 0 до 400 |
0,05 |
10; 20 | |
|
от 0 до 400 |
0,1 |
10; 20 | |
|
от 0 до 500 |
0,02 |
10; 20 | |
|
от 0 до 500 |
0,05 |
10; 20 | |
|
от 0 до 500 |
0,1 |
10; 20 | |
|
от 0 до 600 |
0,02 |
10; 20 | |
|
от 0 до 600 |
0,05 |
10; 20 | |
|
от 0 до 600 |
0,1 |
10; 20 | |
|
от 0 до 630 |
0,02 |
10; 20 | |
|
от 0 до 630 |
0,05 |
10; 20 | |
|
от 0 до 630 |
0,1 |
10; 20 |
|
1 |
2 |
3 |
4 |
|
ШЦ-Ш |
от 0 до 800 |
0,02 |
20 |
|
от 0 до 800 |
0,05 |
20 | |
|
от 0 до 800 |
0,1 |
20 | |
|
от 0 до 1000 |
0,02 |
20 | |
|
от 0 до 1000 |
0,05 |
20 | |
|
от 0 до 1000 |
0,1 |
20 | |
|
от 0 до 1250 |
0,02 |
20 | |
|
от 0 до 1250 |
0,05 |
20 | |
|
от 0 до 1250 |
0,1 |
20 | |
|
от 0 до 1500 |
0,02 |
20 | |
|
от 0 до 1500 |
0,05 |
20 | |
|
от 0 до 1500 |
0,1 |
20 | |
|
от 0 до 1600 |
0,02 |
20 | |
|
от 0 до 1600 |
0,05 |
20 | |
|
от 0 до 1600 |
0,1 |
20 | |
|
от 0 до 2000 |
0,02 |
20 | |
|
от 0 до 2000 |
0,05 |
20 | |
|
от 0 до 2000 |
0,1 |
20 | |
|
от 0 до 2500 |
0,02 |
20 | |
|
от 0 до 2500 |
0,05 |
20 | |
|
от 0 до 2500 |
0,1 |
20 | |
|
от 0 до 3000 |
0,02 |
20 | |
|
от 0 до 3000 |
0,05 |
20 | |
|
от 0 до 3000 |
0,1 |
20 | |
|
от 0 до 3500 |
0,02 |
20 | |
|
от 0 до 3500 |
0,05 |
20 | |
|
от 0 до 3500 |
0,1 |
20 | |
|
от 0 до 4000 |
0,02 |
20 | |
|
от 0 до 4000 |
0,05 |
20 | |
|
от 0 до 4000 |
0,1 |
20 | |
|
от 0 до 5000 |
0,02 |
20 | |
|
от 0 до 5000 |
0,05 |
20 | |
|
от 0 до 5000 |
0,1 |
20 | |
|
ШЦК-I |
от 0 до 125 |
0,01 |
- |
|
от 0 до 125 |
0,02 |
- | |
|
от 0 до 150 |
0,01 |
- | |
|
от 0 до 150 |
0,02 |
- | |
|
от 0 до 200 |
0,01 |
- | |
|
от 0 до 200 |
0,02 |
- | |
|
от 0 до 250 |
0,01 |
- | |
|
от 0 до 250 |
0,02 |
- | |
|
от 0 до 300 |
0,01 |
- | |
|
от 0 до 300 |
0,02 |
- |
|
1 |
2 |
3 |
4 |
|
ШЦЦ-I |
от 0 до 100 |
0,01 |
- |
|
от 0 до 125 |
0,01 |
- | |
|
от 0 до 150 |
0,01 |
- | |
|
от 0 до 160 |
0,01 |
- | |
|
от 0 до 200 |
0,01 |
- | |
|
от 0 до 250 |
0,01 |
- | |
|
от 0 до 300 |
0,01 |
- | |
|
ШЦЦ-П |
от 0 до 150 |
0,01 |
10 |
|
от 0 до 160 |
0,01 |
10 | |
|
от 0 до 200 |
0,01 |
10 | |
|
от 0 до 250 |
0,01 |
10 | |
|
от 0 до 300 |
0,01 |
10 | |
|
от 0 до 400 |
0,01 |
10; 20 | |
|
от 0 до 500 |
0,01 |
10; 20 | |
|
от 0 до 600 |
0,01 |
10; 20 | |
|
от 0 до 630 |
0,01 |
10; 20 | |
|
от 0 до 800 |
0,01 |
20 | |
|
от 0 до 1000 |
0,01 |
20 | |
|
от 0 до 1250 |
0,01 |
20 | |
|
от 0 до 1500 |
0,01 |
20 | |
|
от 0 до 1600 |
0,01 |
20 | |
|
от 0 до 2000 |
0,01 |
20 | |
|
от 0 до 2500 |
0,01 |
20 | |
|
от 0 до 3000 |
0,01 |
20 | |
|
от 0 до 150 |
0,01 |
10 | |
|
от 0 до 160 |
0,01 |
10 | |
|
от 0 до 200 |
0,01 |
10 | |
|
от 0 до 250 |
0,01 |
10 | |
|
от 0 до 300 |
0,01 |
10 | |
|
от 0 до 400 |
0,01 |
10; 20 | |
|
от 0 до 500 |
0,01 |
10; 20 | |
|
от 0 до 600 |
0,01 |
10; 20 | |
|
от 0 до 630 |
0,01 |
10; 20 | |
|
от 0 до 800 |
0,01 |
20 | |
|
от 0 до 1000 |
0,01 |
20 | |
|
от 0 до 1250 |
0,01 |
20 | |
|
от 0 до 1500 |
0,01 |
20 | |
|
от 0 до 1600 |
0,01 |
20 | |
|
от 0 до 2000 |
0,01 |
20 | |
|
от 0 до 2500 |
0,01 |
20 | |
|
от 0 до 3000 |
0,01 |
20 |
Таблица 2 -
абсолютной
ы
|
Диапазон измерений, мм |
L*, мм, не более |
Пределы допускаемой абсолютной погрешности измерений наружных размеров, мм | |||||
|
при значении отсчета по нониусу, мм |
с ценой деления круговой шкалы, мм |
с шагом дискретности цифрового отсчетного устройства, мм | |||||
|
0,02 |
0,05 |
0,1 |
0,01 |
0,02 |
0,01 | ||
|
от 0 до 100 |
30 |
±0,03 |
±0,05 |
±0,10 |
- |
- |
±0,02 |
|
от 0 до 125 |
40 |
±0,03 |
±0,05 |
±0,10 |
±0,02 |
±0,03 |
±0,02 |
|
от 0 до 150 |
40 |
±0,03 |
±0,05 |
±0,10 |
±0,02 |
±0,03 |
±0,03 |
|
от 0 до 160 |
40 |
±0,03 |
±0,05 |
±0,10 |
- |
- |
±0,03 |
|
от 0 до 200 |
60 |
±0,03 |
±0,05 |
±0,10 |
±0,02 |
±0,03 |
±0,03 |
|
от 0 до 250 |
60 |
±0,03 |
±0,06 |
±0,10 |
±0,04 |
±0,04 |
±0,04 |
|
от 0 до 300 |
60 |
±0,04 |
±0,06 |
±0,10 |
±0,04 |
±0,04 |
±0,04 |
|
от 0 до 400 |
100 |
±0,04 |
±0,06 |
±0,10 |
- |
- |
±0,04 |
|
от 0 до 500 |
100 |
±0,05 |
±0,10 |
±0,15 |
- |
- |
±0,05 |
|
от 0 до 600 |
100 |
±0,05 |
±0,10 |
±0,15 |
- |
- |
±0,05 |
|
от 0 до 630 |
100 |
±0,05 |
±0,10 |
±0,15 |
- |
- |
±0,05 |
|
от 0 до 800 |
125 |
±0,06 |
±0,10 |
±0,15 |
- |
- |
±0,06 |
|
от 0 до 1000 |
125 |
±0,07 |
±0,12 |
±0,15 |
- |
- |
±0,07 |
|
от 0 до 1250 |
125 |
±0,10 |
±0,15 |
±0,20 |
- |
- |
±0,10 |
|
от 0 до 1500 |
200 |
±0,11 |
±0,17 |
±0,20 |
- |
- |
±0,11 |
|
от 0 до 1600 |
200 |
±0,12 |
±0,18 |
±0,20 |
- |
- |
±0,12 |
|
от 0 до 2000 |
200 |
±0,14 |
±0,22 |
±0,25 |
- |
- |
±0,14 |
|
от 0 до 2500 |
300 |
±0,22 |
±0,25 |
±0,30 |
- |
- |
±0,22 |
|
от 0 до 3000 |
300 |
±0,26 |
±0,30 |
±0,35 |
- |
- |
±0,26 |
|
от 0 до 3500 |
300 |
±0,30 |
±0,35 |
±0,40 |
- |
- |
- |
|
от 0 до 4000 |
300 |
±0,34 |
±0,40 |
±0,45 |
- |
- |
- |
|
от 0 до 5000 |
300 |
±0,42 |
±0,50 |
±0,55 |
- |
- |
- |
L - Длина губок с плоскими измерительными поверхностями для измерений
наружных размеров
Таблица 3 - Пределы допускаемой абсолютной погрешности при измерении глубины, равной 20 мм, для штангенциркулей моделей Ш^Ц-I, Ш^ЦК-I, Ш^Ц^Ц-I
|
Пределы допускаемой абсолютной погрешности при измерении глубины, мм | |||||
|
при значении отсчета по нониусу, мм |
с ценой деления круговой шкалы, мм |
с шагом дискретности цифрового отсчетного устройства, мм | |||
|
0,02 |
0,05 |
0,1 |
0,01 |
0,02 |
0,01 |
|
±0,05 |
±0,07 |
±0,10 |
±0,03 |
±0,05 |
±0,04 |
Таблица 4 - Отклонение размера, сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров и отклонение их от параллельности для штангенциркулей моделей Ш^Ц-ТТ, ШЦ-ТТТ, ШЦЦ-II, ШЦЦ-III
|
Отклонение размера, сдвинутых до соприкосновения губок, мм |
Отклонение от параллельности, мм, не более | ||||||
|
при значении отсчета по нониусу, мм |
с шагом дискретности цифрового отсчетного устройства, мм |
при значении отсчета по нониусу, мм |
с шагом дискретности цифрового отсчетного устройства, мм | ||||
|
0,02 |
0,05 |
0,1 |
0,01 |
0,02 |
0,05 |
0,1 |
0,01 |
|
±0,02 |
±0,03 |
±0,03 |
±0,02 |
0,02 |
0,03 |
0,03 |
0,02 |
Таблица 5 - Расстояние между кромочными измерительными поверхностями губок для внутренних измерений штангенциркулей моделей ШЦ-I, ШЦК-I, ШЦЦ-Т, установленных на размер 10 мм
|
Расстояние между кромочными измерительными поверхностями губок, мм | |||||
|
при значении отсчета по нониусу, мм |
с ценой деления круговой шкалы, мм |
с шагом дискретности цифрового отсчетного устройства, мм | |||
|
0,02 |
0,05 |
0,1 |
0,01 |
0,02 |
0,01 |
|
1 п+0.07 |
1 п+0.07 ^■У-0.03 |
1 п+0.07 АУ-0.03 |
1 п+0.07 |
1 п+0.07 ■L'J-0.03 |
1 п+0.07 ^■У-О.ОЗ |
Таблица 6 - Отклонение от параллельности кромочных измерительных поверхностей губок для внутренних измерений штангенциркулей моделей ШЦ-I, ШЦК-Т, Ш^Ц^Ц-Т, установленных на размер 10 мм
|
Отклонение от параллельности, мм, не более | |||||
|
при значении отсчета по нониусу, мм |
с ценой деления круговой шкалы, мм |
с шагом дискретности цифрового отсчетного устройства, мм | |||
|
0,02 |
0,05 |
0,1 |
0,01 |
0,02 |
0,01 |
|
0,03 |
0,04 |
0,04 |
0,03 |
0,03 |
0,03 |
Таблица 7 -
|
Наименование характеристики |
Значение | |
|
Допуск плоскостности и прямолинейности измерительных губок на каждые 100 мм длины, мм |
поверхностей |
0,01 |
|
Допуск прямолинейности торца штанги штангенциркулей моделей ШЦ-Т, Ш^ЦК-Т, Ш^Ц^Ц-Т, мм |
0,01 | |
|
Допуск параллельности измерительных поверхностей губок для наружных измерений на каждые 100 мм длины, мм:
|
0,03 0,05 | |
|
Условия эксплуатации:
|
от +15 до +25 80 | |
Таблица 8 -
и масса
|
Диапазон измерений, мм |
Габаритные размеры (Д х Ш х В), мм, не более |
Масса, кг, не более |
|
1 |
2 |
3 |
|
от 0 до 100 |
170х60х18 |
0,1 |
|
от 0 до 125 |
220x80x20 |
0,2 |
|
от 0 до 150 |
245x90x20 |
0,2 |
|
от 0 до 160 |
245x90x20 |
0,3 |
|
от 0 до 200 |
350x110x20 |
0,3 |
|
от 0 до 250 |
400x130x25 |
0,5 |
|
от 0 до 300 |
425x145x25 |
0,6 |
|
от 0 до 400 |
600x190x30 |
1,6 |
|
от 0 до 500 |
680x350x30 |
1,8 |
|
от 0 до 600 |
810x250x30 |
1,9 |
|
от 0 до 630 |
810x250x30 |
2,0 |
|
от 0 до 800 |
1100x355x40 |
3,5 |
|
от 0 до 1000 |
1350x355x40 |
3,9 |
|
от 0 до 1250 |
1500x370x40 |
4,2 |
|
от 0 до 1500 |
1800x450x40 |
5,9 |
|
от 0 до 1600 |
2000x485x40 |
6,8 |
|
от 0 до 2000 |
2450x485x60 |
11,0 |
|
от 0 до 2500 |
3000x750x60 |
18,0 |
|
от 0 до 3000 |
3600x900x70 |
20,0 |
|
от 0 до 3500 |
4300x1050x70 |
22,0 |
|
от 0 до 4000 |
4900x1200x80 |
27,0 |
|
от 0 до 5000 |
6200x1500x80 |
30,0 |
