Номер по Госреестру СИ: 94501-25
94501-25 Автоцистерна
(RENAULT PREMIUM 420 26S)
Назначение средства измерений:
Автоцистерна RENAULT PREMIUM 420 26S (далее - цистерна) транспортной мерой полной вместимости, предназначенная для измерений транспортировки и кратковременного хранения жидких нефтепродуктов.
является объема,

Внешний вид.
Автоцистерна
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийметод измерения приведен в разделе 2 «Общие сведения об изделии» паспорта автоцистерны RENAULT PREMIUM 420 26S.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательФирма «Renault Vehicules Industriels» (RENAULT V.I.), Франция Юридический адрес: Rhone, Lyon County, Venicier
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ВНИИР -филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Адрес места осуществления деятельности: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32
E-mail: office@vniir.org
Web-сайт: vniir.org
Автоцистерна представляет собой сварной корпус из листового цилиндрической формы, торцы которого закрыты днищами, смонтированный автомобиля. Для придания жесткости и гашения гидравлических ударов во время движения, внутри автоцистерны установлены волнорезы.
Автоцистерна внутри разделена герметичными перегородками на пять независимых секций.
В верхней части автоцистерны для каждой секции приварены цилиндрические горловины. Отверстие горловин закрыты крышками, которые крепятся с помощью шпилек и гаек.
На крышках горловин имеются наливные отверстия, герметично закрываемые бигельными откидными крышками.
На горловинах также смонтированы дыхательные клапана, патрубки отвода паров нефтепродуктов с огнепреградителями.
Принцип действия автоцистерны основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловин секций автоцистерны.
Указатели уровня налива представляют собой угольники, приваренные к горловине каждой секции автоцистерны.
Метод крепления указателей уровня налива не позволяет влиять на него для изменения результатов измерений.
Заводской номер в виде буквенно - цифрового обозначения, состоящего из латинских букв и арабских цифр, нанесен типографским способом в паспорт автоцистерны и методом ударного тиснения на металлическую табличку, закрепленную на раме автомобиля.
К автоцистерне данного типа относится автоцистерна RENAULT PREMIUM 420 26S с заводским номером VF622CVA000107069 .
Общий вид автоцистерны RENAULT PREMIUM 420 26S с заводским VF622CVA000107069 с указанием места нанесения заводского номера на рисунке 1.
Пломбирование автоцистерны не предусмотрено.
Нанесение знака поверки на автоцистерну RENAULT PREMIUM с заводским номером VF622CVA000107069 не предусмотрено.
проката на раме
номером приведен
420 26S

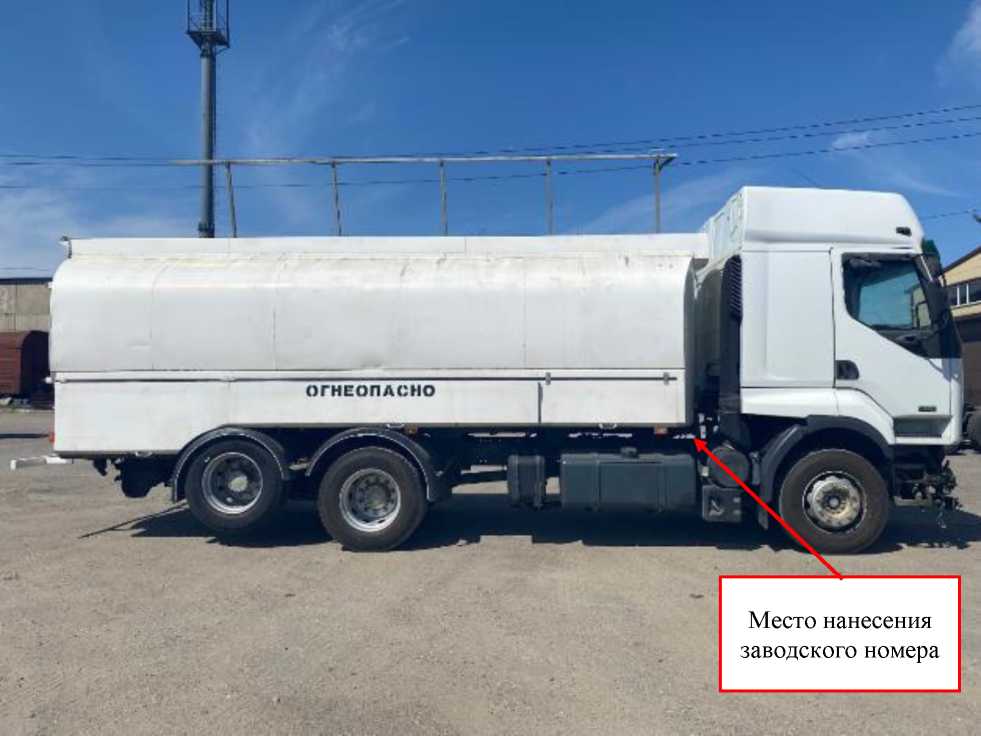

Рисунок 1 - Общий вид автоцистерны RENAULT PREMIUM 420 26S с заводским номером VF622CVA000107069 с указанием места нанесения заводского номера
Таблица 3 - Комплектность
RENAULT PREMIUM 420 26S
|
Наименование |
Обозначение |
Количество |
|
Автоцистерна RENAULT PREMIUM 420 26S |
- |
1 шт. |
|
Рукав напорно-всасывающий Ду75 мм, длина 4 м |
- |
2 шт. |
|
Противооткатный упор |
- |
2 шт. |
|
Огнетушитель |
- |
2 шт. |
|
Ящик для песка |
- |
1 шт. |
|
Ящик для кошмы |
- |
1 шт. |
|
Паспорт на RENAULT PREMIUM 420 26S |
- |
1 экземпляр |
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 | |
|
Автоцистерна цистерны RENAULT PREMIUM 420 26S с заводским номером VF622CVA000107069 1 секция |
2900 |
|
2 секция |
4850 |
|
3 секция |
1950 |
|
4 секция |
5800 |
|
5 секция |
3850 |
|
Пределы допускаемой относительной погрешности вместимости секций, как транспортной меры полной вместимости, % |
± 0,50 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -50 до +40 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
- влажность воздуха при +25 °С, % |
до 80 |
Таблица 2 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч |
87600 |
