Номер по Госреестру СИ: 94508-25
94508-25 Спектрометры атомно-абсорбционные
(PROXILAB)
Назначение средства измерений:
Спектрометры атомно-абсорбционные PROXILAB (далее - спектрометры) предназначены для измерений содержания элементов, входящих в состав проб различных веществ, находящихся в жидком, твердом или газообразном состоянии в соответствии с методами (методиками) измерений.
Внешний вид.
Спектрометры атомно-абсорбционные
Рисунок № 1
Внешний вид.
Спектрометры атомно-абсорбционные
Рисунок № 2
Общие сведения
Дата публикации - 04.02.2025
Срок свидетельства - 31.01.2030
Номер записи - 196296
ID в реестре СИ - 1423076
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - PEAK Instruments (Shanghai) Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Задаются начало периода (год, месяц) и конец периода (год, месяц).
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№222 от 2025.01.31 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Спектрометры атомно-абсорбционные (PROXILAB)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений PEAK Instruments (Shanghai) Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90912-23 27.12.2028 |
Спектрофотометры, PEAK PEAK Instruments (Shanghai) Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
94508-25 31.01.2030 |
Спектрометры атомно-абсорбционные, PROXILAB PEAK Instruments (Shanghai) Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
Отчет создан с целью отслеживания индикатора риска нарушения обязательных требований аккредитованными лицами (Приказа Минэкономразвития РФ от 28 мая 2021 г. N 300 "Об утверждении перечня индикаторов риска нарушения обязательных требований по федеральному государственному контролю (надзору) за деятельностью аккредитованных лиц".)
"п.4 Двукратное и более превышение средних для аккредитованного лица с аналогичной областью аккредитации, численным составом работников, участвующих в выполнении работ по измерениям в области аккредитации, и его технической оснащенности показателей количества выданных свидетельств о поверке средств измерений за период времени."
Организации разбиты по группам, упорядоченным по количеству средств поверки (эталонов вида: mieta, uve, npe), использованных организацией за последних 365 дней. Приведена информация по среднему количеству поверок за год среди участников группы и количество организаций, вошедших в выбранную группу.
В основу индикатора положена зависимость количества поверок, выполненных аккредитованной организацией за год к кол-ву, использованных эталонов за отчетный период (ввиду отсутствия в открытых источниках данных о количестве поверителей в организации, параметр - кол-во эталонов, был выбран как альтернативный, имеющий прямую корреляцию с кол-вом персонала в организации).
Порядок работы с отчетом:
1. По таблице ищем интересную организацию, например, в качестве образца выберем Пензенский ЦСМ - 1174 средства поверки и 61 095 поверок за последние 365 дней.
2. По круговой диаграмме ищем соответствующую 1174 шт. группу (сектор) с диапазоном эталонов.
3. Получаем сектор от 801 - 7066 эталонов, в который попало 74 аналогичных по масштабу Пензенскому ЦСМ организаций.
4. Наводим мышку и смотрим среднее количество поверок по этим 74 организациям - 352 254 поверки.
5. Сравниваем 352 254 поверки с 61 095 поверками Пензенского ЦСМ и делаем вывод, что превышения в 2 и более раза нет.
Кто поверяет Спектрометры атомно-абсорбционные (PROXILAB)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Спектрометры атомно-абсорбционные (PROXILAB)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Спектрометры оснащены внешним программным обеспечением (далее - ПО) AAS. ПО устанавливается на отдельный компьютер. ПО спектрометров является метрологически значимым и содержит все необходимые настроечные файлы и константы, необходимые для правильной работы спектрометров. Идентификационные данные ПО приведены в таблице 2.
Уровень защиты ПО соответствует уровню «средний» согласно P 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 2 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AAS |
|
Номер версии (идентификационный номер) ПО1), не ниже |
1.1.1.ХХ |
|
Цифровой идентификатор ПО |
- |
|
1) х - цифра от 0 до 9. | |
Знак утверждения типа
Знак утверждения типананосится в виде наклейки на переднюю панель спектрометра и на верхнюю часть титульного листа руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Спектрометры атомно-абсорбционные PROXILAB. Руководство по эксплуатации», глава 3 «Измерение элементов».
При использовании в сфере государственного регулирования обеспечения единства измерений спектрометры применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийСтандарт предприятия «Спектрометры атомно-абсорбционные PROXILAB».
ПравообладательPEAK Instruments (Shanghai) Co., Ltd., Китай
Адрес: No. 22, Lane 799 Guangfulin Road, Shanghai, 201620, China
Испытательный центр
Общество с ограниченной ответственностью «Центр Метрологии Сертификации КарТест» (ООО «ЦМС КарТест»)Адрес: 129323, г. Москва, ул. Сельскохозяйственная, д. 43, стр. 1, помещ. 22 - 25
Тел./Факс: (495) 935-97-77
E-mail: https://cms-cartest.ru
Принцип действия спектрометров основан на измерении поглощения свободными атомами элементов резонансного излучения, испускаемого лампой с полым катодом, проходящего через слой атомного пара, с последующим расчетом содержания элемента по градуировочной характеристике.
Конструктивно спектрометры представляют собой настольные приборы, состоящие из: системы ввода пробы, атомизатора, оптической системы, детектора и системы управления.
Спектрометры отличаются между собой видом и количеством атомизаторов, наличием гидридной приставки и числом ламп, которые одновременно могут быть установлены в карусель. Модификации приведены в таблице 1.
Таблица 1 - Состав спектрометра (в зависимости от модификации)
|
Модификация |
АА2914 |
АА2918 |
АА2928 |
АА3014 |
АА3018 |
АА6018 |
AA6028 |
|
Схема оптическая:
|
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
Атомизатор:
|
+ |
+ |
+ |
+ |
+ |
+ + |
+ + |
|
Гидридная приставка |
- |
- |
- |
+ |
+ |
+ |
+ |
|
Автосамплер |
- |
- |
- |
+ |
+ |
+ |
+ |
|
Количество ламп в карусели |
4 |
8 |
8 |
4 |
8 |
8 |
8 |
Спектрометры оснащены дейтериевой лампой в качестве корректора фона и могут поставляться в комплекте с автосамплером для автоматической подачи проб.
Управление процессом измерения и обработки выходной информации осуществляется при помощи компьютера, на котором установлено программное обеспечение AAS.
Нанесение знака поверки на спектрометр и его пломбирование не предусмотрено.
Общий вид спектрометров представлен на рисунке 1. Обозначение типа спектрометров и их модификации указаны на передней панели и на маркировочной табличке (шильде) спектрометра, расположенной на задней панели. На маркировочной табличке также указан серийный номер в формате буквенно-цифрового обозначения, который наносится

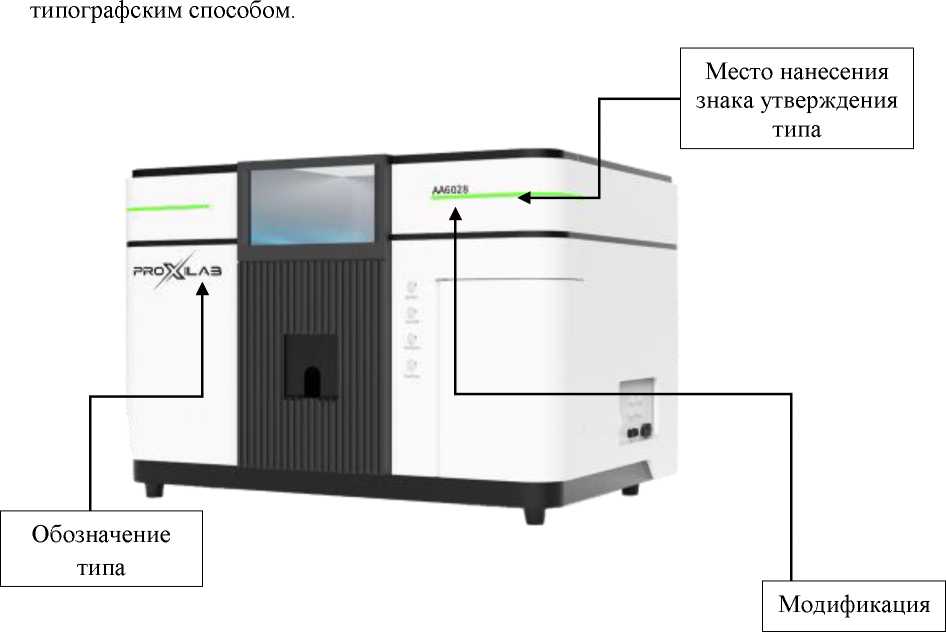

Рисунок 1 - Общий вид спектрометров атомно-абсорбционных PROXILAB

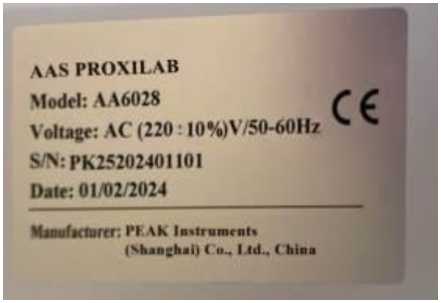

Рисунок 2 - Вид маркировочной таблички (шильда) с обозначением типа спектрометра, модификации и серийного номера
Таблица 3 -
|
Наименование характеристики |
Значение |
|
Характеристические концентрации (для контрольныХ элемен- | |
|
тов), мкг/дм3, не более: | |
|
- с пламенным атомизатором: | |
|
- Cu |
200 |
|
- Zn |
50 |
|
- c электротермическим атомизатором: | |
|
- Cd |
0,3 |
|
- с гидридной приставкой: | |
|
- Hg |
0,5 |
|
Предел обнаружения (для контрольных элементов), мкг/дм3, | |
|
не более: | |
|
- с пламенным атомизатором: |
30 |
|
- Cu |
15 |
|
- Zn | |
|
- c электротермическим атомизатором: |
0,2 |
|
- Cd | |
|
- с гидридной приставкой: |
0,4 |
|
- Hg | |
|
Относительное СКО выходного сигнала, %, не более: | |
|
- с пламенным атомизатором: | |
|
- Cu |
3,0 |
|
- Zn |
2,0 |
|
- с электротермическим атомизатором: | |
|
- Cd |
8,0 |
|
- с гидридной приставкой: | |
|
- Hg |
6,0 |
Таблица 4 - Основные технические
|
Наименование характеристики |
Значение |
|
Спектральный диапазон, нм |
от 190 до 900 |
|
Спектральная ширина щели, нм |
0,1; 0,2; 0,4; 0,7; 1,4; 2,0 |
|
Габаритные размеры (ДхШхВ), мм, не более |
830x650x560 |
|
Масса, кг, не более |
100 |
|
Потребляемая мощность, В^А, не более |
6000 |
|
Условия эксплуатации:
|
от +15 до +27 75 |
|
Параметры электрического питания:
|
220±22 от 50 до 60 |
