Номер по Госреестру СИ: 94519-25
94519-25 Система измерений количества свободного нефтяного газа на собственные нужды компрессорной станции Правдинского месторождения
(Обозначение отсутствует)
Назначение средства измерений:
Система измерений количества свободного нефтяного газа на собственные нужды компрессорной станции Правдинского месторождения (далее - СИКГ) предназначена для измерений объемного расхода и объема свободного нефтяного газа (далее - газ), приведенных к стандартным условиям (температура плюс 20 °C, абсолютное давление 0,101325 МПа).
Внешний вид.
Система измерений количества свободного нефтяного газа на собственные нужды компрессорной станции Правдинского месторождения
Рисунок № 1
Общие сведения
Дата публикации - 05.02.2025
Срок свидетельства -
Номер записи - 196307
ID в реестре СИ - 1423117
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "РН-Юганскнефтегаз" (ООО "РН-Юганскнефтегаз")
Страна - РОССИЯ
Населенный пункт - г. Нефтеюганск, ХМАО-Югра
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет посмотреть историю, к каким первичным эталонам прослеживался тип СИ при поверках. На первом этапе выбираются из списка типы СИ (форма select поддерживает множественный выбор). Далее, строится таблица, содержащая следующие поля:
- номер типа СИ в реестре
- наименование СИ и его обозначение
- изготовитель
- ГЭТ
- наименование ГЭТ
- количество поверок (с 2010 года)
Для каждого типа СИ может быть показано более десятка ГЭТ, что может быть связано с нескоькими методиками поверки, с большим количеством средств поверки или человеческой ошибкой.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№236 от 2025.02.03 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Система измерений количества свободного нефтяного газа на собственные нужды компрессорной станции Правдинского месторождения (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "РН-Юганскнефтегаз" (ООО "РН-Юганскнефтегаз")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94519-25 |
Система измерений количества свободного нефтяного газа на собственные нужды компрессорной станции Правдинского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "РН-Юганскнефтегаз" (ООО "РН-Юганскнефтегаз") (РОССИЯ г. Нефтеюганск, ХМАО-Югра) |
ОТ МП |
2 года |
|
94688-25 |
Система измерений количества газа на выходе компрессорной станции Правдинского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "РН-Юганскнефтегаз" (ООО "РН-Юганскнефтегаз") (РОССИЯ г. Нефтеюганск, ХМАО-Югра) |
ОТ МП |
4 года |
|
94772-25 |
Система измерений количества свободного нефтяного газа на факел высокого давления компрессорной станции Правдинского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "РН-Юганскнефтегаз" (ООО "РН-Юганскнефтегаз") (РОССИЯ г. Нефтеюганск, ХМАО-Югра) |
ОТ МП |
4 года |
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Бесплатный
Кто поверяет Система измерений количества свободного нефтяного газа на собственные нужды компрессорной станции Правдинского месторождения (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Система измерений количества свободного нефтяного газа на собственные нужды компрессорной станции Правдинского месторождения (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) СИКГ обеспечивает реализацию функций СИКГ. ПО СИКГ реализовано на базе ПО расходомера-счетчика ИРВИС.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
РИ |
|
Номер версии (идентификационный номер) ПО |
968 |
|
Цифровой идентификатор ПО |
0ХСВ93С101 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типа наносится натитульный лист паспорта СИКГ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Государственная система обеспечения единства измерений. Расход и объем свободного нефтяного газа. Методика измерений на СИКГ на собственные нужды компрессорной станции Правдинского месторождения. (КС 27.990-000)», аттестованном
ООО НТФ «БАКС», регистрационный номер в ФИФ ОЕИ № ФР.1.29.2017.28178
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133 «Об утверждении Государственная поверочная схема для средств измерений объемного и массового расходов газа».
ПравообладательОбщество с ограниченной ответственностью «РН-Юганскнефтегаз»
(ООО «РН-Юганскнефтегаз»)
ИНН 8604035473
Юридический адрес: 628301, Ханты-Мансийский автономный округ-Югра, г. Нефтеюганск, ул. Ленина, стр. 26
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Принцип действия СИКГ основан на непрерывном измерении, преобразовании и обработке блоком интерфейса и питания (далее - БИП) входных сигналов, поступающих от первичных преобразователей объёмного расхода, избыточного давления, температуры. Физические свойства газа рассчитываются по ГСССД МР 113-03. По результатам измерений объемного расхода газа при рабочих условиях, давления, температуры и компонентного состава газа, принятого условно-постоянным параметром, БИП производит вычисление объемного расхода (объема) газа, приведенного к стандартным условиям.
СИКГ реализует косвенный метод динамических измерений объемного расхода и объема газа, приведенных к стандартным условиям по ГОСТ Р 8.611-2013.
СИКГ относится к III категории (малой производительности), к классу Б (для выполнения измерений объемов газа, потребляемого на собственные нужды) согласно ГОСТ Р 8.733-2011.
Конструктивно СИКГ из одной измерительной линии (DN80) на которой установлен расходомер-счетчик ультразвуковой ИРВИС-РС4М-Ультра (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 58620-14) (далее - расходомер-счетчик ИРВИС), в состав которого входят:
-
- первичный преобразователь расхода;
-
- первичный преобразователь давления;
-
- первичный преобразователь температуры;
-
- блок преобразователя-усилителя;
-
- БИП.
Основные функции СИКГ:
-
- измерение мгновенных значений объемного расхода (объема) газа при рабочих условиях;
-
- измерение давления, температуры газа;
-
- вычисление и индикация коэффициента сжимаемости газа согласно ГСССД МР 113-03 по введенным значениям компонентного состава;
-
- вычисление физических свойств газа;
-
- учет и формирование журналов событий, нештатных ситуаций;
-
- защита информации (параметров конфигурации, архивов, отчетов) от несанкционированного доступа;
-
- регистрация и хранение информации (создание архива) о среднечасовых значениях входных параметров (температуры, давления, расхода газа) и информации итоговых параметров (объём газа);
-
- вывод мгновенных параметров, текущей информации о вычисленных среднечасовых и итоговых параметрах и просмотр предыдущей информации об итоговых параметрах на встроенный ЖК-дисплей;

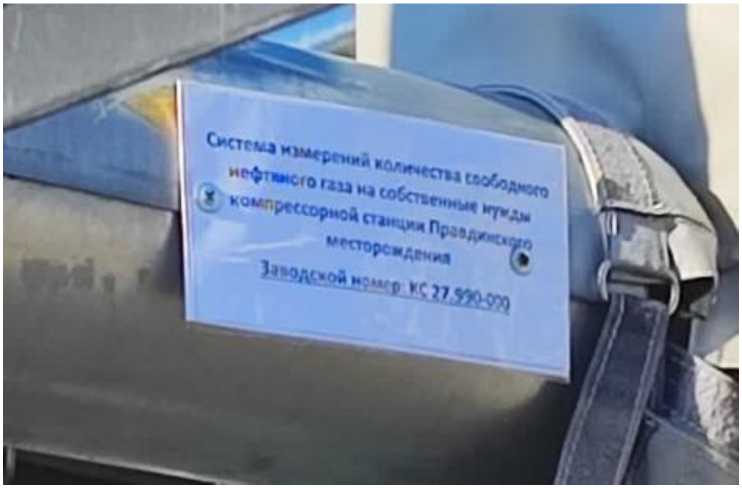

Заводской номер КС 27.990-000 СИКГ, состоящий из букв кириллицы и арабских цифр, наносится типографским способом на маркировочную табличку, расположенную на измерительной линии. Общий вид маркировочной таблички СИКГ представлен на рисунке 1.
Рисунок 1 - Общий вид маркировочной таблички СИКГ
Пломбирование СИКГ не предусмотрено.
Нанесение знака поверки на СИКГ не предусмотрено.
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода газа в рабочих условиях, м3/ч |
от 1,5 до 450 |
|
Диапазон измерений объемного расхода газа, приведенного к стандартным условиям, м3/ч |
от 100 до 11350 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа, приведенных к стандартным условиям, % |
±3 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
Свободный нефтяной газ |
|
Абсолютное давление газа, МПа |
от 3,1 до 4,6 |
|
Температура газа, °C |
от +15 до +40 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220-22 |
|
- частота переменного тока, Гц |
50 ± 1 |
|
Условия эксплуатации: | |
|
- температура окружающей в месте установки | |
|
расходомера-счетчика ИРВИС, °С |
от +5 до +35 |
|
- температура окружающей среды в операторной, | |
|
где установлен БИП, °С |
от +15 до +25 |
|
- относительная влажность, % |
от 20 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
