Сведения о средстве измерений: 94522-25 Установки испытательные высоковольтные

Номер по Госреестру СИ: 94522-25
94522-25 Установки испытательные высоковольтные
(ВИУ)

Назначение средства измерений:
Установки испытательные высоковольтные ВИУ (далее по тексту - установки) предназначены для измерений установленных значений высокого напряжения переменного и постоянного тока, измерений силы переменного и постоянного тока (тока утечки) при испытаниях электрической прочности изоляции средств защиты (перчатки, боты, инструмент) и иного оборудования (электрические установки, силовые кабели).

сертификация программного обеспечения
Внешний вид. Установки испытательные высоковольтные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Установки испытательные высоковольтные
Рисунок № 1

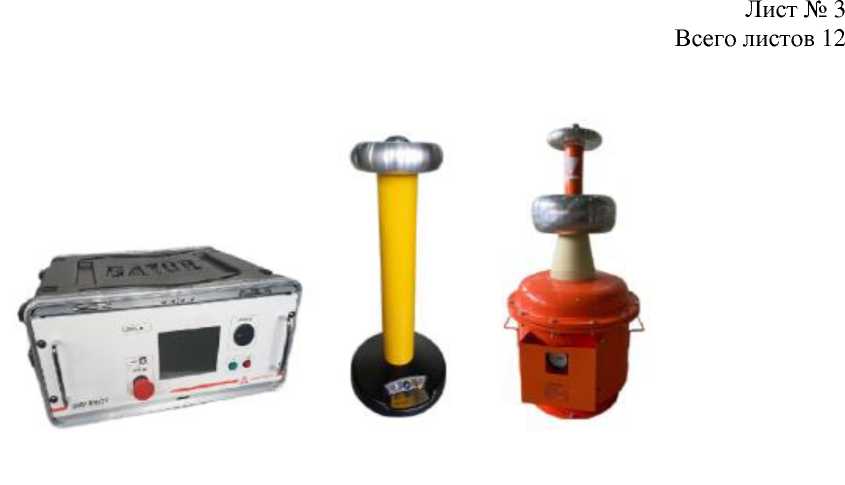

Внешний вид. Установки испытательные высоковольтные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Установки испытательные высоковольтные
Рисунок № 2
Внешний вид. Установки испытательные высоковольтные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Установки испытательные высоковольтные
Рисунок № 3
Внешний вид. Установки испытательные высоковольтные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Установки испытательные высоковольтные
Рисунок № 4
Внешний вид. Установки испытательные высоковольтные, http://oei-analitika.ru рисунок № 5
Внешний вид.
Установки испытательные высоковольтные
Рисунок № 5
Внешний вид. Установки испытательные высоковольтные, http://oei-analitika.ru рисунок № 6
Внешний вид.
Установки испытательные высоковольтные
Рисунок № 6
Внешний вид. Установки испытательные высоковольтные, http://oei-analitika.ru рисунок № 7
Внешний вид.
Установки испытательные высоковольтные
Рисунок № 7
Внешний вид. Установки испытательные высоковольтные, http://oei-analitika.ru рисунок № 8
Внешний вид.
Установки испытательные высоковольтные
Рисунок № 8
Внешний вид. Установки испытательные высоковольтные, http://oei-analitika.ru рисунок № 9
Внешний вид.
Установки испытательные высоковольтные
Рисунок № 9
Внешний вид. Установки испытательные высоковольтные, http://oei-analitika.ru рисунок № 10
Внешний вид.
Установки испытательные высоковольтные
Рисунок № 10

Общие сведения

Дата публикации - 05.02.2025
Срок свидетельства - 03.02.2030
Номер записи - 196310
ID в реестре СИ - 1423120
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

мод. ВИУ-100, ВИУ-100/70,

Производитель

Изготовитель - Общество с ограниченной ответственностью "УЧЕБНО-ТЕХНИЧЕСКИЙ ЦЕНТР ЭНЕРГОСКАН" (ООО "УТЦ ЭНЕРГОСКАН")
Страна - РОССИЯ
Населенный пункт - г. Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности -

Отчет в графической и табличной форме показывает по годам наполнение ФГИС ФРШИН новыми типами СИ в разрезе областей измерений, стран и производителей СИ.

Бесплатный

Статистика

Кол-во поверок - 17
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 11
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

№236 от 2025.02.03 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Установки испытательные высоковольтные (ВИУ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "УЧЕБНО-ТЕХНИЧЕСКИЙ ЦЕНТР ЭНЕРГОСКАН" (ООО "УТЦ ЭНЕРГОСКАН")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
94522-25
03.02.2030
Установки испытательные высоковольтные, ВИУ
Общество с ограниченной ответственностью "УЧЕБНО-ТЕХНИЧЕСКИЙ ЦЕНТР ЭНЕРГОСКАН" (ООО "УТЦ ЭНЕРГОСКАН") (РОССИЯ г. Екатеринбург)
ОТ
МП
2 года
94672-25
19.02.2030
Измерители электрической емкости и тангенса угла диэлектрических потерь высоковольтные, Тангенс
Общество с ограниченной ответственностью "УЧЕБНО-ТЕХНИЧЕСКИЙ ЦЕНТР ЭНЕРГОСКАН" (ООО "УТЦ ЭНЕРГОСКАН") (РОССИЯ г. Екатеринбург)
ОТ
МП
2 года

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.

Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.

На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.

В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.

Стоимость 200 руб. или по подписке

Кто поверяет Установки испытательные высоковольтные (ВИУ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ЭНЕРГОТЕСТ"
(1424)
  • ВИУ-100/70
  • 6 6 0 0 6 6 0
    ООО "ЦМ"
    (RA.RU.310581)
  • мод. ВИУ-100
  • 11 8 3 0 11 8 3

    Стоимость поверки Установки испытательные высоковольтные (ВИУ)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Установки имеют встроенное программное обеспечение (ПО), которое реализовано аппаратно и разделено на метрологически значимую и незначимую части. Метрологические характеристики установок нормированы с учетом влияния метрологически значимой части встроенного ПО. Встроенное ПО заносится в защищенную от записи память микропроцессора установок предприятием-изготовителем и недоступно для потребителя.

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    -

    Номер версии (идентификационный номер ПО)

    1.XX

    Цифровой идентификатор ПО

    -

    Примечание - ХХ - номер версии метрологически незначимой части встроенного ПО, «Х» может принимать целые значения в диапазоне от 0 до 9


    Знак утверждения типа

    Знак утверждения типа

    наносится на лицевую панель блока управления установок способом наклейки, а также на титульные листы руководства по эксплуатации и паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в руководстве по эксплуатации ЭС.БИ.005.000 РЭ в разделе 1. «Описание и работа.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2316 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2022 г. № 3344 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10-8 до 100 А в диапазоне частот от 1-10"1 до 1^106 Гц»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;

    ЭС.БИ.005.000 ТУ «Установки измерительные высоковольтные ВИУ. Технические условия».

    Правообладатель

    Общество с ограниченной ответственностью «УЧЕБНО-ТЕХНИЧЕСКИЙ ЦЕНТР

    ЭНЕРГОСКАН» (ООО «УТЦ ЭНЕРГОСКАН»)

    ИНН 6658466271

    Адрес юридического лица: 620014, Свердловская обл., г. Екатеринбург,

    ул. Шейнкмана, д. 9, оф. 84

    Изготовитель

    Общество с ограниченной ответственностью «УЧЕБНО-ТЕХНИЧЕСКИЙ ЦЕНТР
    ЭНЕРГОСКАН» (ООО «УТЦ ЭНЕРГОСКАН»)
    ИНН 6658466271
    Адрес юридического лица: 620014, Свердловская обл., г. Екатеринбург,
    ул. Шейнкмана, д. 9, оф. 84
    Адрес места осуществления деятельности: 620007, Свердловская обл.,
    г. Екатеринбург, км. Сибирский тракт 14, д. 4, помещ. 1

    Испытательный центр

    Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
    Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
    Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. № 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. 15)

    Правообладатель

    Общество с ограниченной ответственностью «УЧЕБНО-ТЕХНИЧЕСКИЙ ЦЕНТР
    ЭНЕРГОСКАН» (ООО «УТЦ ЭНЕРГОСКАН»)
    ИНН 6658466271
    Адрес юридического лица: 620014, Свердловская обл., г. Екатеринбург,
    ул. Шейнкмана, д. 9, оф. 84

    Принцип действия установок основан на масштабном преобразовании напряжения питающей сети переменного тока (230 В, 50 Гц) в высокое выходное напряжение в заданное число раз с помощью применения регулируемого автотрансформатора и высоковольтного трансформатора, а также, при необходимости, выпрямлении этого напряжения. Высокое напряжение посредством высоковольтного кабеля подается на испытуемое изделие (образец). В процессе испытаний установкой осуществляется измерение величины выходного высокого напряжения и протекающего через испытуемое изделие электрического тока (силы тока утечки).

    Функционально установки состоят из нескольких блоков: блока управления, трансформатора высоковольтного, диода высоковольтного, делителя измерительного, источника регулируемого низкого напряжения (в некоторых модификациях он совмещен с блоком управления), датчика тока.

    Блок управления осуществляет первичное преобразование с помощью дистанционно управляемого автотрансформатора входного напряжения питающей сети 230 В, 50 Гц в напряжение диапазона от 0 до 230 В, 50 Гц, подающееся на высоковольтный трансформатор.

    Также блок управления совместно с делителем измерительным осуществляет измерение напряжения в высоковольтной цепи трансформатора и измерение силы тока посредством датчика тока, подключенного к низковольтному выводу вторичной обмотки трансформатора; обеспечивает блокировку оборудования и снятие высокого напряжения при срабатывании защит; обеспечивает управление режимами испытаний и отображением измерительных и функциональных данных на дисплее блока управления. Блок управления может быть подключен к персональному компьютеру, для управления установкой через него.

    входного низкого переменного тока, выходное высокое постоянного тока

    Трансформатор высоковольтный осуществляет преобразование напряжения промышленной частоты в выходное высокое напряжение а с установленным (не зашунтированным) высоковольтным диодом, в напряжение постоянного тока отрицательной полярности. В режиме к выходу установки должна быть подсоединена внешняя балластная емкость не менее 10 нФ.

    В качестве емкостной нагрузки может выступать объект испытаний емкостного типа (кабельная линия, конденсатор).

    Установки изготавливаются в пяти

    ВИУ-50/70П, ВИУ-100/70, ВИУ-100/70М, напряжения, силы тока, габаритами, массой, трансформатора высоковольтного.

    Установки модификаций ВИУ-50/70

    модификациях: ВИУ-50/70, ВИУ-50/70М, отличающихся диапазоном измерений вариантом исполнения блока управления и

    и ВИУ-100/70 имеют стационарный блок управления для установки в стойку типоразмера 19 дюймов. Установки модификаций ВИУ-50/70М, ВИУ-50/70П и ВИУ-100/70М имеют мобильное исполнение. В них блок управления расположен в переносном кейсе. У модификации ВИУ-50/70П используется сухой тип изоляции высоковольтного трансформатора.

    Общий вид установок представлен на рисунках 1 - 5. Общий вид блоков установок представлен на рисунках 6 - 11.

    Знак поверки наносится на лицевую панель блока управления установок в виде самоклеящейся этикетки. Обозначение мест нанесения знака поверки и знака утверждения типа представлено на рисунке 6.

    Для предотвращения несанкционированного доступа к внутренним частям установок производится пломбирование винтов крепления верхней панели блока управления с помощью защитной наклейки. Схема пломбировки от несанкционированного доступа представлена на рисунке 7.

    Место нанесения заводских номеров - на лицевой (боковой) панели корпуса всех блоков; способ нанесения - типографская печать на наклейке; формат - цифровой код, состоящий из арабских цифр. Обозначение места нанесения заводских номеров представлено на рисунках 7 - 12.

    Внешний вид. Установки испытательные высоковольтные (ВИУ), http://oei-analitika.ru

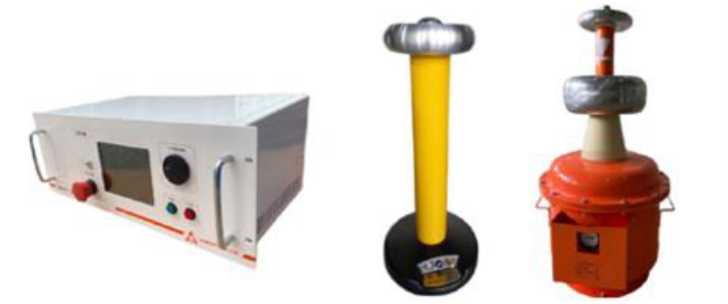

    Рисунок 1 - Общий вид установок модификации ВИУ-50/70

    Внешний вид. Установки испытательные высоковольтные (ВИУ), http://oei-analitika.ru Внешний вид. Установки испытательные высоковольтные (ВИУ), http://oei-analitika.ru

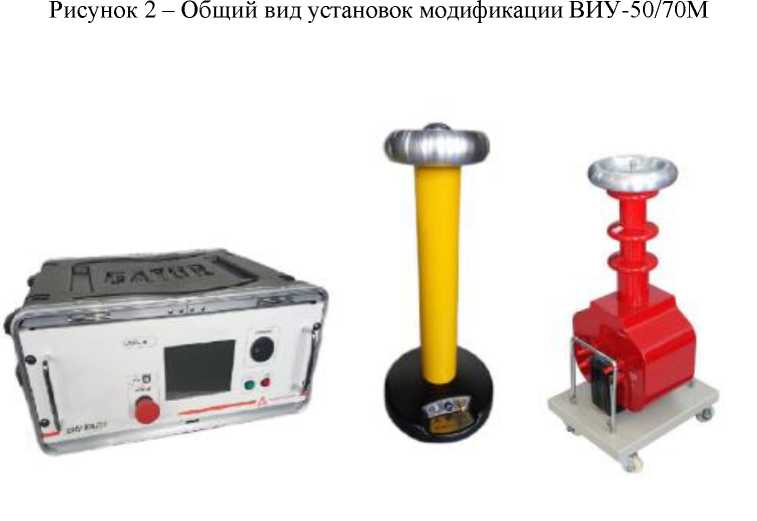

    Рисунок 3 - Общий вид установок модификации ВИУ-50/70П

    Внешний вид. Установки испытательные высоковольтные (ВИУ), http://oei-analitika.ru

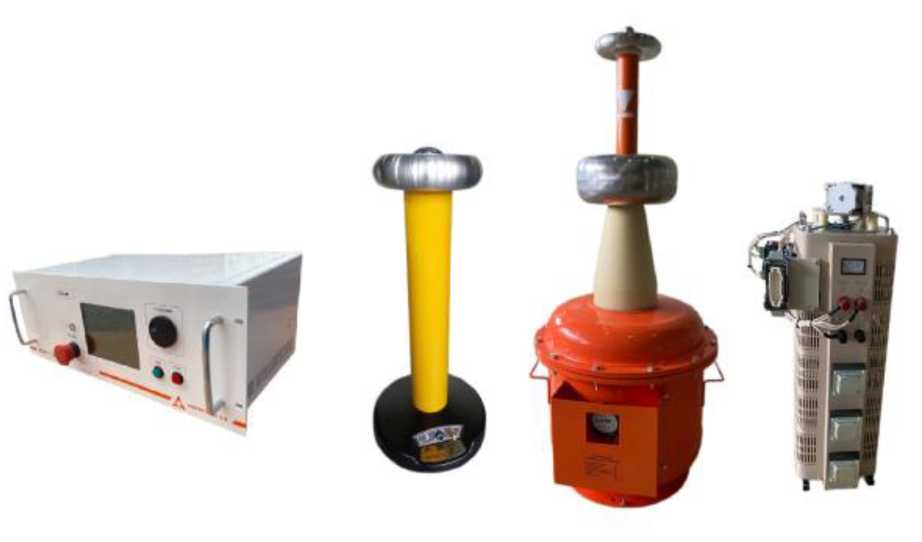

    Рисунок 4 - Общий вид установок модификации ВИУ-100/70

    Внешний вид. Установки испытательные высоковольтные (ВИУ), http://oei-analitika.ru

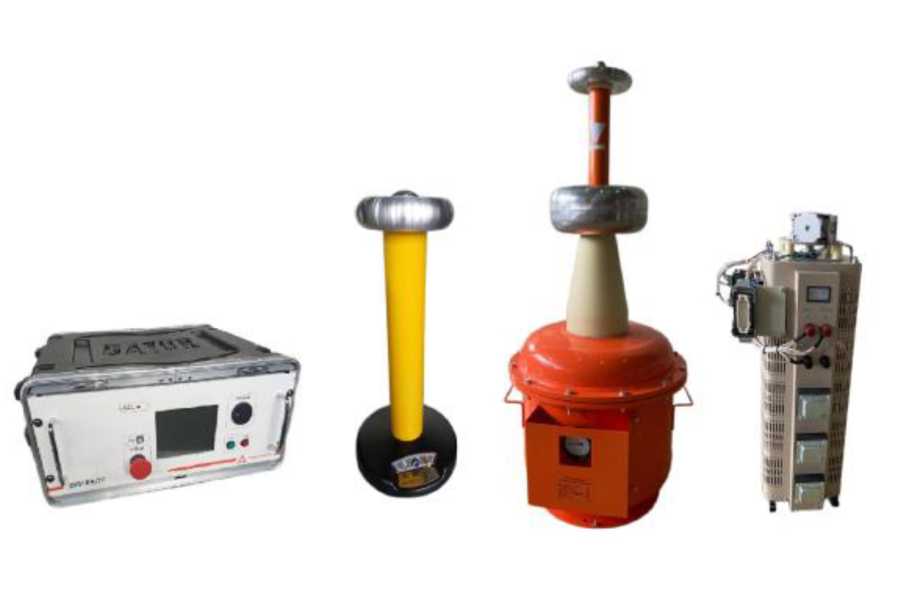

    Рисунок 5 - Общий вид установок модификации ВИУ-100/70М

    Внешний вид. Установки испытательные высоковольтные (ВИУ), http://oei-analitika.ru

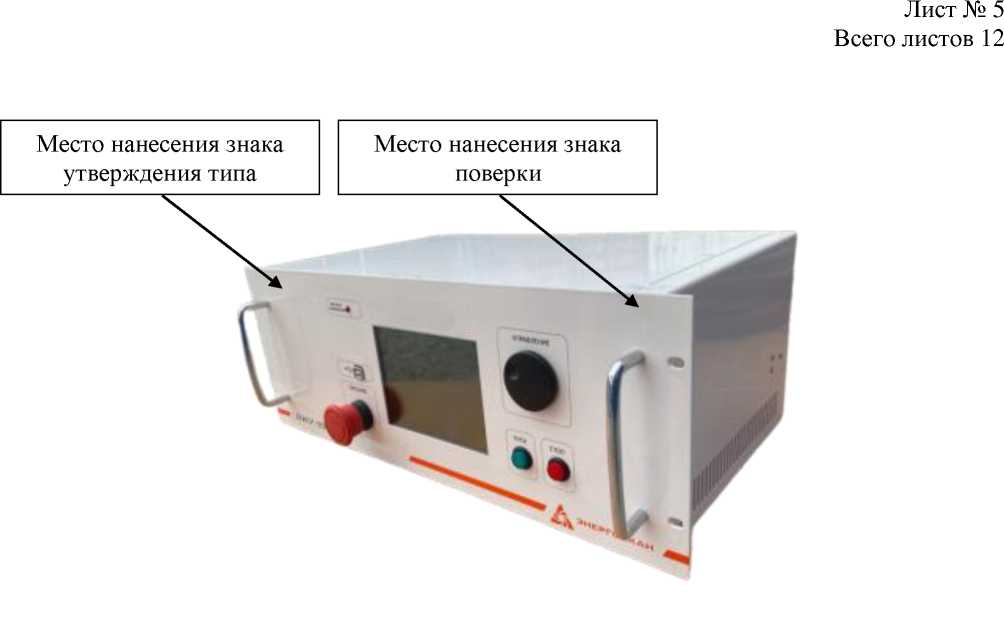

    Рисунок 6 - Общий вид блока управления. Вид спереди. Обозначение мест нанесения знака поверки, знака утверждения типа

    Внешний вид. Установки испытательные высоковольтные (ВИУ), http://oei-analitika.ru

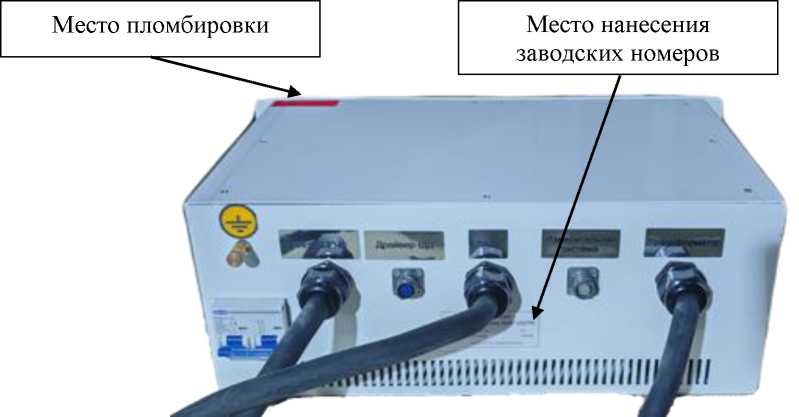

    Рисунок 7 - Общий вид блока управления. Вид сзади. Схема пломбировки от несанкционированного доступа, обозначение места нанесения заводских номеров

    Внешний вид. Установки испытательные высоковольтные (ВИУ), http://oei-analitika.ru

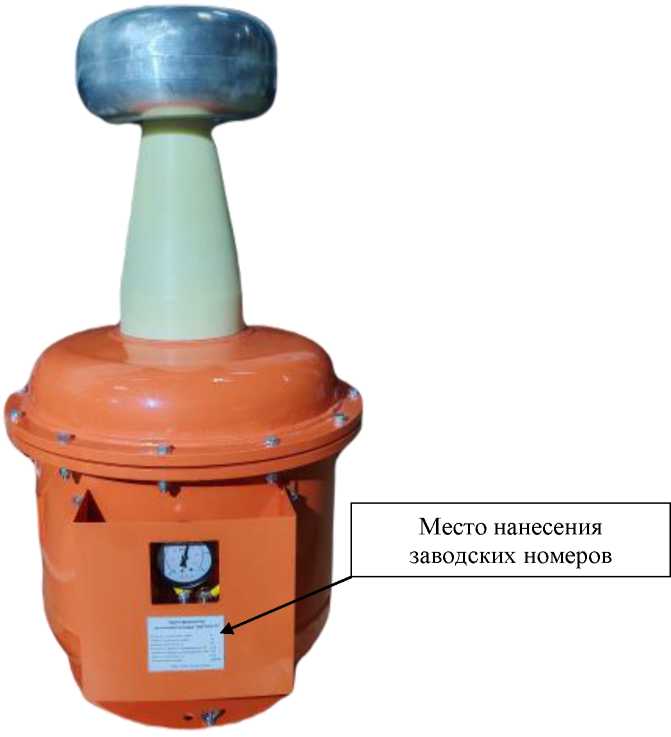

    Рисунок 8 - Общий вид трансформатора высоковольтного. Обозначение места нанесения заводских номеров

    Внешний вид. Установки испытательные высоковольтные (ВИУ), http://oei-analitika.ru

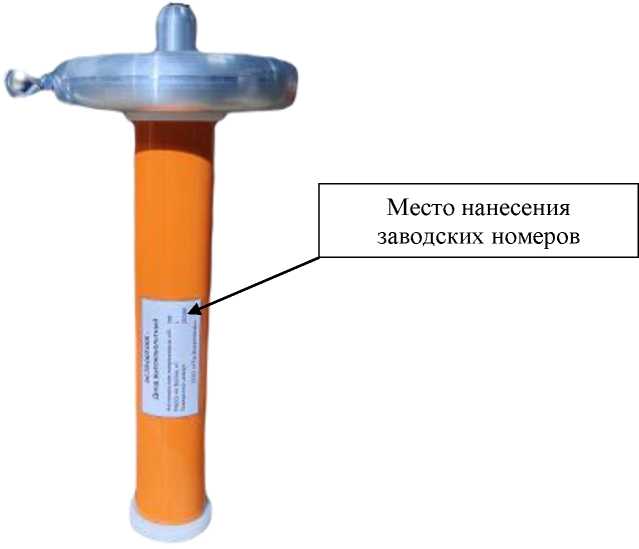

    Рисунок 9 - Общий вид диода высоковольтного. Обозначение места нанесения заводских номеров

    Внешний вид. Установки испытательные высоковольтные (ВИУ), http://oei-analitika.ru

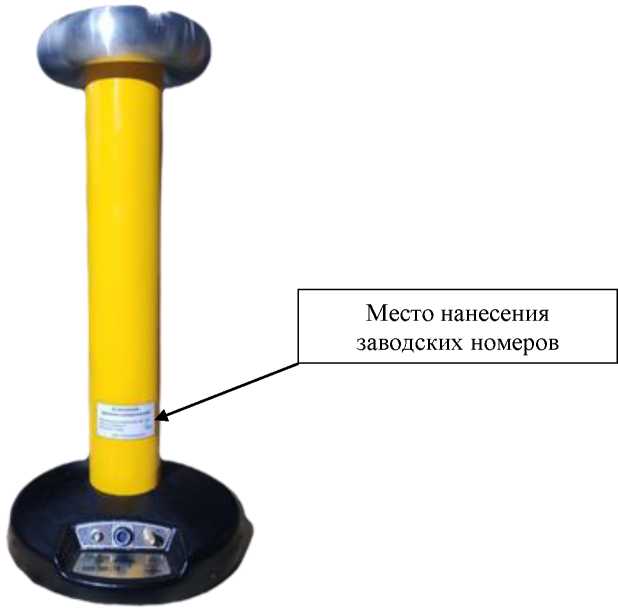

    Рисунок 10 - Общий вид делителя измерительного. Обозначение места нанесения заводских номеров

    Внешний вид. Установки испытательные высоковольтные (ВИУ), http://oei-analitika.ru

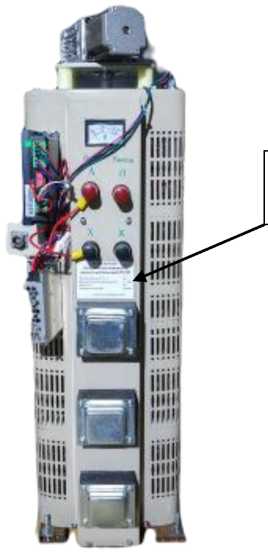

    Рисунок 11 - Общий вид источника регулируемого низкого напряжения. Обозначение места нанесения заводских номеров

    Место нанесения заводских номеров

    Внешний вид. Установки испытательные высоковольтные (ВИУ), http://oei-analitika.ru

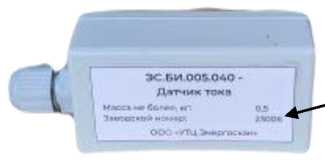

    Рисунок 12 - Общий вид датчика тока. Обозначение места нанесения заводских номеров

    Место нанесения заводских номеров


    Таблица 5 - Комплектность

    Наименование

    Обозначение

    Количество

    Установка измерительная высоковольтная (модификация по заказу)

    в составе:

    • - блок управления

    • - трансформатор высоковольтный

    • - диод высоковольтный

    • - делитель измерительный

    • - источник регулируемый низкого напряжения

    • - датчик тока

    ВИУ-50/70; ВИУ-50/70М;

    ВИУ-50/70П; ВИУ-100/70; ВИУ-100/70М

    ЭС.БИ.005.020

    ЭС.ТР.007.000 - ЭС.ТР.007.003

    ЭС.ТР.007.005

    ЭС.БИ.005.010

    ЭС.БИ.005.030

    ЭС.БИ.005.040

    1 шт.

    1 шт. 1)

    1 шт.

    1 шт.

    1 шт.

    1 шт. 2)

    1 шт.

    Перемычка высоковольтная (пружина)

    -

    1 шт.

    Провод питания блока управления

    ЭС.ЖГ.001.000

    1 шт. 3)

    Провод питания источника регулируемого низкого напряжения

    ЭС.ЖГ.002.000

    1 шт. 3)

    Провод управления источником регулируемым низкого напряжения

    ЭС.ЖГ.003.000

    1 шт.

    Измерительный кабель

    ЭС.ЖГ.004.000

    1 шт.

    Провод питания трансформатора высоковольтного

    ЭС.ЖГ.005.000

    1 шт. 3)

    Высоковольтный соединительный кабель

    ЭС.ЖГ.006.000

    1 шт.

    Выходной высоковольтный кабель

    ЭС.ЖГ.007.000

    1 шт.

    Комплект заземляющих проводов

    ЭС.ЖГ.008.000

    1 шт. 3)

    Руководство по эксплуатации

    ЭС.БИ.005.000 РЭ

    1 экз.

    Паспорт

    ЭС.БИ.005.000 ПС

    1 экз.

    Примечания:

    • 1) - для модификаций ВИУ-100/70М, ВИУ-50/70М, ВИУ-50/70П - в кейсе.

    • 2) - отсутствует в модификациях ВИУ-50/70, ВИУ-50/70М, ВИУ-50/70П.

    • 3) - для модификации ВИУ-100/70М.


    Установки измеряют среднеквадратичные значения напряжения и силы переменного тока синусоидальной формы.

    Установки измеряют амплитудное значение напряжения постоянного тока и среднее значение силы постоянного тока отрицательной полярности.

    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение для модификаций

    ВИУ-50/70, ВИУ-50/70М, ВИУ-50/70П

    ВИУ-100/70, ВИУ-100/70М

    Диапазон регулирования напряжения переменного тока, кВ

    от 1 до 51

    от 1 до 101

    Диапазон измерений напряжения переменного тока, кВ

    от 3 до 50

    от 3 до 100

    Частота переменного тока, Гц

    5

    0

    Пределы допускаемой относительной погрешности измерений напряжения переменного тока, %

    ±(3,0+0,04-((50/U)-1))

    ±(3,0+0,04-((100/U)-1))

    Диапазон регулирования напряжения постоянного тока, кВ

    от 1 до 71

    Диапазон измерений напряжения постоянного тока, кВ

    от 3 до 70

    Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, %

    ±(3,0+0,04-((70/U)-1))

    таблицы 2

    Наименование характеристики

    Значение для модификаций

    ВИУ-50/70, ВИУ-50/70М, ВИУ-50/70П

    ВИУ-100/70, ВИУ-100/70М

    Диапазон измерений силы переменного тока, мА

    от 1 до 60

    от 1 до 200

    Пределы допускаемой относительной погрешности измерений силы переменного тока, %

    ±(3,O+O,1-((60/I)-1))

    ±(3,0+0,1-((200/I)-1))

    Диапазон измерений силы постоянного тока, мА

    от 0,1 до 20

    от 0,1 до 50

    Пределы допускаемой относительной погрешности измерений силы постоянного тока, %

    ±(3,0+0,1-((20/I)-1))

    ±(3,0+0,1-((50/I)-1))

    Примечания:

    U - измеренное значение напряжения переменного (постоянного) тока, кВ. I - измеренное значение силы переменного (постоянного) тока, мА.

    Таблица 3 - Технические

    Наименование характеристики

    Значение для модификаций

    ВИУ-50/70,

    ВИУ-50/70М, ВИУ-50/70П

    ВИУ-100/70,

    ВИУ-100/70М

    Параметры электрического питания: - напряжение переменного тока, В

    230

    - частота переменного тока, Гц

    50

    Габаритные размеры, мм, (длина^ширина^высота): - блок управления;

    330x482x178

    330x482x178

    - трансформатор высоковольтный;

    400x500x600

    490x485x820

    - диод высоковольтный;

    150x180x270

    150x180x340

    - делитель измерительный;

    300x300x350

    300x300x465

    - источник регулируемый низкого напряжения

    -

    360x250x790

    - датчик тока

    95x50x45

    95x50x45

    Масса, кг:

    - блок управления;

    15

    20

    - трансформатор высоковольтный;

    80

    130

    - диод высоковольтный;

    1

    1

    - делитель измерительный;

    5

    6

    - источник регулируемый низкого напряжения;

    -

    65

    - датчик тока

    0,5

    0,5

    Условия эксплуатации:

    - температура окружающего воздуха, °С

    от -10 до +40

    - относительная влажность воздуха, %

    95 при

    +25 °С

    - атмосферное давление, кПа

    от 86 до 106

    Таблица 4 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы, лет

    10

    Средняя наработка на отказ, ч

    10 000


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
