Номер по Госреестру СИ: 94523-25
94523-25 Приборы для измерений параметров контура и шероховатости поверхности
(MetroLLab)
Назначение средства измерений:
Приборы для измерений параметров контура и шероховатости поверхности MetroLLab (далее по тексту - приборы) предназначены для измерений профиля и (или) параметров шероховатости поверхности различных деталей, а также для определения в измеренных профилях геометрических параметров: расстояний между точками и радиусов дуг.
Внешний вид.
Приборы для измерений параметров контура и шероховатости поверхности
Рисунок № 1
Внешний вид.
Приборы для измерений параметров контура и шероховатости поверхности
Рисунок № 2
Общие сведения
Дата публикации - 05.02.2025
Срок свидетельства - 03.02.2030
Номер записи - 196311
ID в реестре СИ - 1423121
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "БМСЛ" (ООО "БМСЛ"), г. Москва (производственная площадка: Xi’an Wilson Precision Instruments Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, типам СИ и наименованиям владельцев.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№236 от 2025.02.03 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Приборы для измерений параметров контура и шероховатости поверхности (MetroLLab)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "БМСЛ" (ООО "БМСЛ"), г. Москва (производственная площадка: Xi’an Wilson Precision Instruments Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94523-25 03.02.2030 |
Приборы для измерений параметров контура и шероховатости поверхности, MetroLLab Общество с ограниченной ответственностью "БМСЛ" (ООО "БМСЛ"), г. Москва (производственная площадка: Xi’an Wilson Precision Instruments Co., Ltd (КИТАЙ ) |
ОТ МП |
2 года |
Справочник действующих аттестованных эталонов единиц величин является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/11) и содержит сведения о действующих государственных и частных аттестованных эталонах единиц величин.
Для удобства использования справочника все эталоны разделены по видам измерений в зависимости от вида измерений государственного первичного эталона, к которому осуществляется прослеживаемость. Справочник содержит более 110 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Кто поверяет Приборы для измерений параметров контура и шероховатости поверхности (MetroLLab)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Приборы для измерений параметров контура и шероховатости поверхности (MetroLLab)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Приборы имеют в своем составе программное обеспечение (ПО), разработанное для конкретной измерительной задачи, осуществляющее измерительные функции, функции расчета параметров и функции индикации.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MMD |
|
Номер версии (идентификационный номер) ПО, |
1.0 и выше |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Программное обеспечение является неизменным, средства для программирования или изменения метрологически значимых функций отсутствуют. Конструкция приборов исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию
Уровень защиты программного обеспечения приборов «средний» в соответствии с Р50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, расположенную на боковой панели прибора и на титульный лист руководства по эксплуатации печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений изложены в разделах VII «Указания по эксплуатации» и XII «Указания по измерению шероховатости» документа «Приборы для измерений параметров контура и шероховатости поверхности MetroLLab. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 ноября 2019 г. № 2657;
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба», утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;
ТУ 26.51.66-1-33411921-2023 «Приборы для измерений параметров контура и шероховатости поверхности MetroLLab. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «БМСЛ» (ООО «БМСЛ»)
ИНН 9718117499
Адрес: 107076, г. Москва, ул. Матросская Тишина, д. 23/7, стр. 1, эт. 2, помещ. 14 Тел./факс: 8(495) 125-24-84
E-mail: sales@roxmail.com
Изготовитель
Общество с ограниченной ответственностью «БМСЛ» (ООО «БМСЛ»)ИНН 9718117499
Адрес: 107076, г. Москва, ул. Матросская Тишина, д. 23/7 стр. 1, эт. 2 помещ. 14 ком. 2 Тел./факс: 8 (495) 125-24-84
E-mail: sales@roxmail.com
Производственная площадка: Xi'an Wilson Precision Instruments Co., Ltd. Китай Адрес: 710075 Tianhui Science Park, Industrial Second Road, Chang'an District, Xi'an City
Испытательный центр
: Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел.: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью «БМСЛ» (ООО «БМСЛ»)ИНН 9718117499
Адрес: 107076, г. Москва, ул. Матросская Тишина, д. 23/7, стр. 1, эт. 2, помещ. 14 Тел./факс: 8(495) 125-24-84
E-mail: sales@roxmail.com
Принцип действия приборов основан на ощупывании неровностей исследуемой поверхности щуповой консолью с алмазным, сапфировым или твердосплавным щупом и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на монитор системы управления в виде профилей, числовых значений параметров шероховатости и геометрических параметров профилей.
Приборы выпускаются в следующих модификациях: MetroLLab Profiscan 100, MetroLLab Profiscan 150, MetroLLab Profiscan 200, MetroLLab Profiscan 300, которые различаются метрологическими и техническими характеристиками. В зависимости от наличия или отсутствия виброопор, приборы выпускаются в различных визуальных исполнениях (рисунок 1).
Приборы состоят из блока привода, датчика, колонны с гранитным рабочим столом, установленным на массивное основание, системы управления для оценки результатов измерений на базе персонального компьютера (ПК). На гранитном столе смонтирована колонна с вертикальными направляющими (ось Z2), на которой установлен привод с горизонтальной направляющей (ось Х), на которую в свою очередь, крепится датчик с закрепленным на нем щупом (ось Z1) или консолью со щупом, на магнитном или резьбовом креплении. Управление всеми перемещениями осуществляется джойстиком или при помощи ПО.
Приборы оснащаются датчиком для измерений параметров шероховатости поверхности и параметров контура.
Приборы могут оснащаться колонной высотой 320, 450, 500, 620 мм в зависимости от выбранного исполнения.
Приборы по дополнительному заказу оснащаются столиком с поперечным перемещением, с возможностью нивелировки и поворота измеряемой детали в ручном режиме, а также различными зажимными приспособлениями. Приводы приборов могут быть дополнительно оснащены регулировкой угла наклона привода.

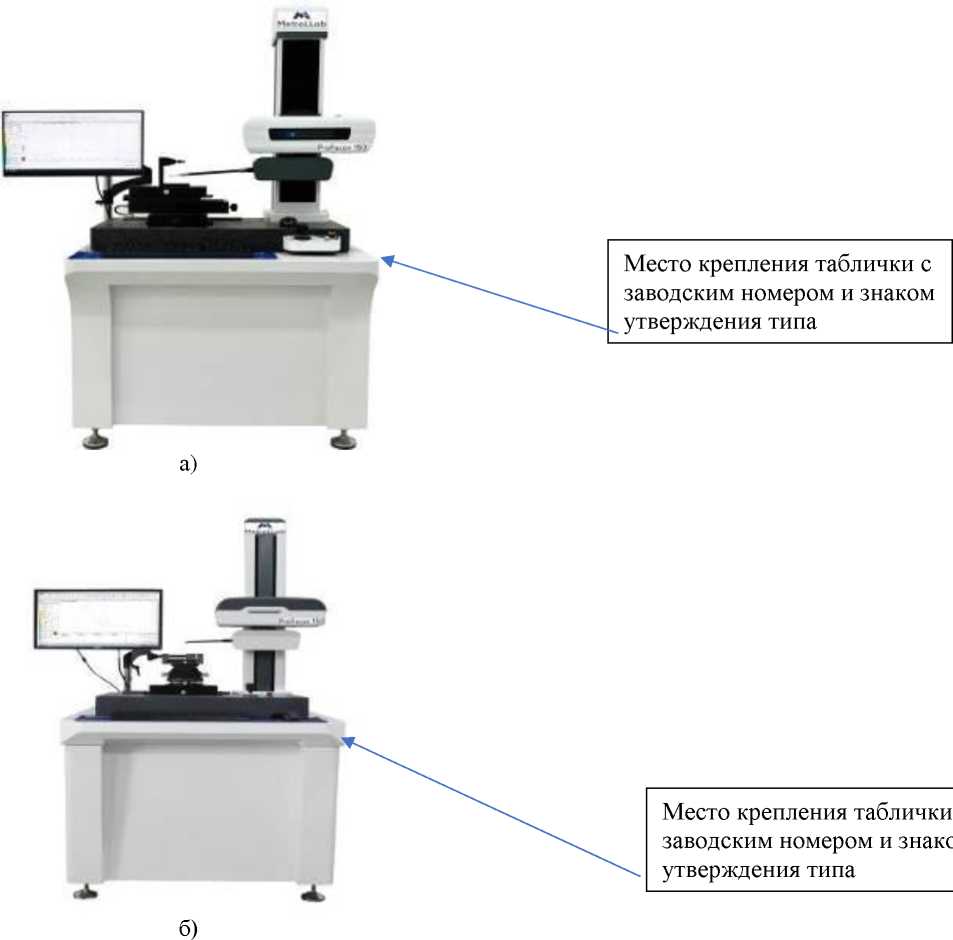

Общий вид приборов представлен на рисунке 1 (а, б).
