Номер по Госреестру СИ: 94526-25
94526-25 Мерники металлические технические 1-го класса
(Г4-ВИЦ-250)
Назначение средства измерений:
Мерники металлические технические 1-го класса Г4-ВИЦ-250 предназначены для измерений объема жидкости.

Внешний вид.

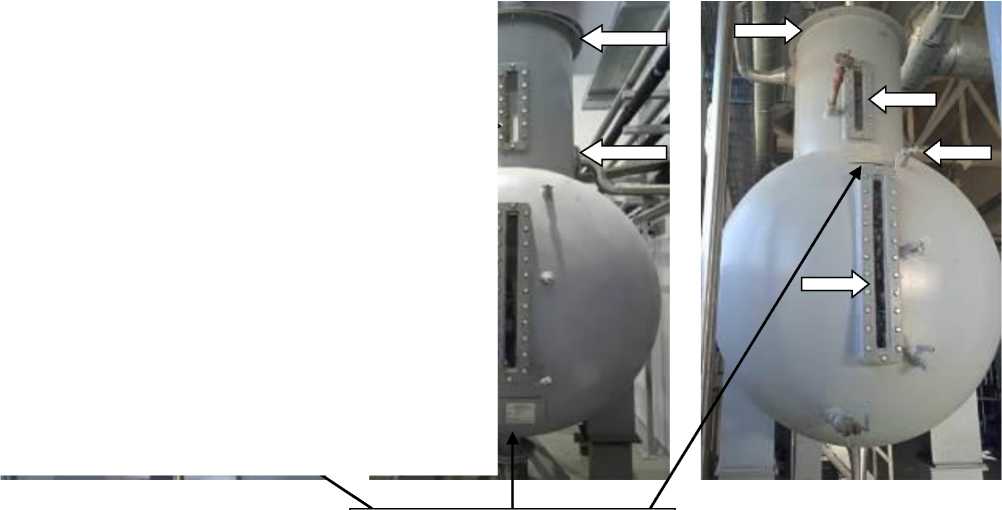

Мерники металлические технические 1-го класса
Рисунок № 1

Внешний вид.

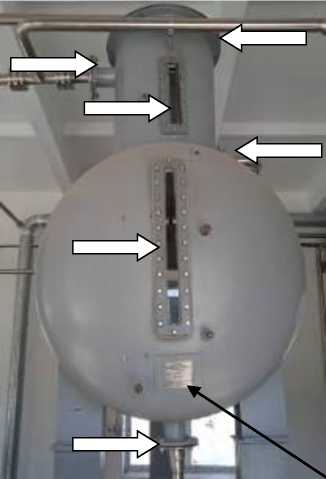

Мерники металлические технические 1-го класса
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 3 паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
Правообладатель«Смелянский машиностроительный завод», Украина
Юридический адрес: 20700, Украина, Черкасская обл., г. Смела, ул. Независимости, д. 67
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Тел./факс: +7(495)437-55-77 / +7(495)437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Мерники изготовлены в модификации Г4-ВИЦ-250.
из них жидкости и
Принцип действия мерников основан на заполнении или сливе предназначены для измерения жидкости в объёме полной вместимости.
Мерники состоят из стального резервуара с эллиптическими днищами, имеющего форму цилиндра, установленного на опоры в горизонтальном положении при помощи отвеса. Угол наклона к горизонтальной плоскости составляет не менее 3°, что обеспечивает полный слив измеряемой жидкости. Мерники имеют вертикальную горловину, закрытую герметичной крышкой, оборудованную устройством для сообщения внутренней полости мерника с атмосферой, патрубками наливной и переливной трубы и двумя смотровыми окнами, диаметрально расположенными друг против друга. На переднем смотровом окне горловины укреплена шкальная пластина с отметкой номинальной вместимости. Наливная труба горловины служит для донного налива жидкости, а переливная труба для поддержания уровня жидкости на отметке, соответствующей номинальной вместимости.
Мерники имеют краны для отбора проб. В нижней точке внутренней поверхности мерника имеется патрубок с краном для слива жидкости.
Заводские номера нанесены на маркировочную табличку ударным способом.
Общий вид мерников и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки и место нанесения заводского номера представлены на рисунке 1.
к
[
Jt
к
,«
> jl
Место нанесения заводского номера

Рисунок 1 -
Общий вид мерников металлических технических 1-го класса Г4-ВИЦ-250 и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки и место нанесения заводского номера
Знак поверки наносится на пломбы, обозначенные белыми стрелками на рисунке 1: -пломба, ограничивающая доступ к крану сливному;
-пломба, ограничивающая доступ к смотровым окнам;
-пломба, ограничивающая доступ к наливной трубе;
-пломба, ограничивающая доступ к люку горловины;
-пломба, ограничивающая доступ к переливной трубе.
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Мерник металлический технический 1 класса зав. №№ 3177, 3168, 3167 |
Г4-ВИЦ-250 |
3 шт. |
|
Паспорт |
3 шт. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
2500 |
|
Пределы допускаемой относительной погрешности при температуре +20 °С от номинального значения полной вместимости, % |
±0,2 |
|
Класс по ГОСТ 8.633-2013 |
1 |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более | |
|
- длина |
2840 |
|
- ширина |
1140 |
|
- высота |
2110 |
|
Условия эксплуатации: | |
|
температура окружающей среды, °С |
от + 10 до + 30 |
|
относительная влажность, % |
от 30 до 80 |
|
атмосферное давление, кПа |
от 96 до 104 |
