Сведения о средстве измерений: 94533-25 Установка измерительно-регистрирующая для испытаний трубопроводной арматуры

Номер по Госреестру СИ: 94533-25
94533-25 Установка измерительно-регистрирующая для испытаний трубопроводной арматуры
(ВСА-УИР01)

Назначение средства измерений:
Установка измерительно-регистрирующая для испытаний трубопроводной арматуры ВСА-УИР01 (далее - установка) предназначена для измерений параметров (давления и расхода испытательной среды, температуры испытательной среды и окружающего воздуха) при испытаниях трубопроводной арматуры.

сертификация программного обеспечения
Внешний вид. Установка измерительно-регистрирующая для испытаний трубопроводной арматуры, http://oei-analitika.ru рисунок № 1
Внешний вид.
Установка измерительно-регистрирующая для испытаний трубопроводной арматуры
Рисунок № 1
Внешний вид. Установка измерительно-регистрирующая для испытаний трубопроводной арматуры, http://oei-analitika.ru рисунок № 2
Внешний вид.
Установка измерительно-регистрирующая для испытаний трубопроводной арматуры
Рисунок № 2

Общие сведения

Дата публикации - 05.02.2025
Срок свидетельства -
Номер записи - 196321
ID в реестре СИ - 1423134
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ВСА-УИР01,

Производитель

Изготовитель - Общество с ограниченной ответственностью "ВОЛГАСПЕЦАРМАТУРА" (ООО "ВОЛГАСПЕЦАРМАТУРА")
Страна - РОССИЯ
Населенный пункт - г. Казань
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - P_5 Наполнение реестра СИ АРШИН по областям измерений (производитель, год, страна, кол-во)
Отчет в графической и табличной форме показывает по годам наполнение ФГИС ФРШИН новыми типами СИ в разрезе областей измерений, стран и производителей СИ.

Бесплатный

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№237 от 2025.02.04 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Установка измерительно-регистрирующая для испытаний трубопроводной арматуры (ВСА-УИР01)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ВОЛГАСПЕЦАРМАТУРА" (ООО "ВОЛГАСПЕЦАРМАТУРА")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
88895-23
24.04.2028
 Преобразователи измерительные, BIS
Общество с ограниченной ответственностью "ВОЛГАСПЕЦАРМАТУРА" (ООО "ВОЛГАСПЕЦАРМАТУРА") (РОССИЯ г. Казань) 		ОТ
МП 		4 года.
89415-23
23.06.2028
 Барьеры искрозащиты , BIS
Общество с ограниченной ответственностью "ВОЛГАСПЕЦАРМАТУРА" (ООО "ВОЛГАСПЕЦАРМАТУРА") (РОССИЯ г. Казань) 		ОТ
МП 		2 года
94533-25

 Установка измерительно-регистрирующая для испытаний трубопроводной арматуры, ВСА-УИР01
Общество с ограниченной ответственностью "ВОЛГАСПЕЦАРМАТУРА" (ООО "ВОЛГАСПЕЦАРМАТУРА") (РОССИЯ г. Казань) 		ОТ
МП 		2 года
94922-25
17.03.2030
 Модули электронные, ALDAN A1-M
Общество с ограниченной ответственностью "ВОЛГАСПЕЦАРМАТУРА" (ООО "ВОЛГАСПЕЦАРМАТУРА") (РОССИЯ г. Казань) 		ОТ
МП 		3 года
Отчет - SO_3 Регистрация типов СО в ФГИС АРШИН по годам и типу производства (год, тип производства, страны, кол-во)

Бесплатный

Кто поверяет Установка измерительно-регистрирующая для испытаний трубопроводной арматуры (ВСА-УИР01)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ЦСМ Татарстан"
(RA.RU.311394)		 РСТ
  • ВСА-УИР01
    		•  2 2 2 0 0 2 2 0

    Стоимость поверки Установка измерительно-регистрирующая для испытаний трубопроводной арматуры (ВСА-УИР01)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее - ПО) установки работает в среде операционной системы и предназначено для обработки данных, поступающих с первичных преобразователей и управления процессом испытаний.

    Метрологически значимая часть ПО состоит из запускаемого файла CRS_39.exe, являющегося также основным файлом программы и двух библиотек lusbapi.dll и TrComport.dll. Библиотека lusbapi.dll, осуществляющих опрос и прием данных с АЦП, первичных преобразователей через интерфейс RS-232 и передачу данных в основной модуль программы.

    Идентификационные данные ПО преобразователей указаны в таблице 5.

    Таблица 1 -

    данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    CRS_39.exe

    Номер версии (идентификационный номер) ПО

    1.2

    Цифровой идентификатор ПО

    -

    Алгоритм вычисления цифрового идентификатора программного обеспечения

    -

    Идентификационное наименование ПО

    lusbapi.dll

    Номер версии (идентификационный номер) ПО

    1.2

    Цифровой идентификатор ПО

    -

    Алгоритм вычисления цифрового идентификатора программного обеспечения

    -

    таблицы 1

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    TrComport.dll

    Номер версии (идентификационный номер) ПО

    1.2

    Цифровой идентификатор ПО

    -

    Алгоритм вычисления цифрового идентификатора программного обеспечения

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на маркировочную табличку, расположенную на задней стенке шкафа в виде наклейки, а также на титульный лист руководства по эксплуатации и паспорта-формуляра.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 1.1.2 документа РЭ.VSAUIR001.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1х10-16 до 100 А»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

    Правообладатель

    Общество с ограниченной ответственностью «ВОЛГАСПЕЦАРМАТУРА» (ООО «ВОЛГАСПЕЦАРМАТУРА»)

    ИНН 1661046052

    Юридический адрес: 420085, Республика Татарстан (Татарстан), г. о. г. Казань, г. Казань, ул. Беломорская, д. 69А, оф. 314

    Телефон (факс): (843) 526-73-10

    E-mail: info@ sfvalve.ru

    Web-сайт: www.sfvalve.ru

    Изготовитель

    Общество с ограниченной ответственностью «ВОЛГАСПЕЦАРМАТУРА» (ООО «ВОЛГАСПЕЦАРМАТУРА»)
    ИНН 1661046052
    Адрес: 420085, Республика Татарстан (Татарстан), г.о. г. Казань, г. Казань, ул. Беломорская, д. 69А, оф. 314
    Телефон (факс): (843) 526-73-10
    E-mail: info@ sfvalve.ru
    Web-сайт: www.sfvalve.ru

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)
    Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 24
    Телефон (факс): (843) 293-18-33
    E-mail: isp13@tatcsm.ru

    Правообладатель

    Общество с ограниченной ответственностью «ВОЛГАСПЕЦАРМАТУРА» (ООО «ВОЛГАСПЕЦАРМАТУРА»)
    ИНН 1661046052
    Юридический адрес: 420085, Республика Татарстан (Татарстан), г. о. г. Казань, г. Казань, ул. Беломорская, д. 69А, оф. 314
    Телефон (факс): (843) 526-73-10
    E-mail: info@ sfvalve.ru
    Web-сайт: www.sfvalve.ru

    Принцип действия установки заключается в определении технологических параметров при стендовых испытаниях трубопроводной арматуры по измеренным электрическим величинам, поступающим от первичных измерительных преобразователей (ПИП) и основан на преобразовании аналоговых электрических сигналов от первичных преобразователей давления, температуры испытательной среды и окружающего воздуха, расхода (утечки) воды и воздуха в непрерывный электрический сигнал силы постоянного тока, импульсов и дальнейшего преобразования преобразовательно-вычислительной частью (ПВЧ) выполненной на базе аналого-цифрового преобразователя (АЦП), модулей счёта импульсов и программного обеспечения. На основании вычислений, установка формирует протокол испытаний, который может отображаться на мониторе, сохраняться в памяти и распечатываться на принтере.

    Конструктивно измерительная часть установки представляет собой набор ПИП, утвержденного типа:

    - датчиков давления МИДА-15 (Регистрационный № 50730-17), необходимых для измерения избыточного давления при проведении пневматических и гидравлических испытаний;

    - термопреобразователей с унифицированным выходным сигналом Метран-270, Метран-270-Ех (Регистрационный № 21968-11), необходимых для измерения температуры испытательной среды и окружающего воздуха;

    - расходомеров газа тепловых EL-FLOW, EL-FLOW Base, IN-FLOW, IN-FLOW CTA, IQ+FLOW, LOW-DP-FLOW (Регистрационный № 64700-16), необходимых для измерений расхода воздуха;

    установленных на испытательном стенде, проводных линий связи, а также блока ПВЧ, состоящего из вторичных преобразователей и согласующих устройств, переходных клеммных колодок, модулей АЦП и счета импульсов, компьютера (ПК) с периферийными устройствами и соответствующего программного обеспечения, которая выполнена в металлическом корпусе, состоящем из основного шкафа оборудованного дверцей, в котором расположено измерительное оборудование, защитной крышкой монитора и цоколя

    Совокупность ПИП и ПВЧ образуют измерительные каналы (ИК) установки, приведенные в таблице 3.

    К установке данного типа относится установка измерительно-регистрирующая для испытаний трубопроводной арматуры ВСА-УИР01, зав.№ VSAUIR001.

    Конструкция установки не предусматривает возможность пломбировки. Защита от несанкционированного доступа обеспечивается наличием ключа для шкафа, содержащего измерительное оборудование.

    Маркировочная табличка, выполненная в виде накладной металлической таблички с наименованием, знаком утверждения типа и заводским номером, расположена на задней стенке шкафа, также заводской номер в виде буквенно-цифрового обозначения наносится на титульный лист эксплуатационной документации установки типографским способом, все вместе обеспечивает идентификацию установки, а также возможность прочтения и сохранность указанной информации в процессе ее эксплуатации.

    Нанесение знака поверки на установку не предусмотрено.

    Общий вид установки представлен на рисунке 1. Обозначение места нанесения заводского номера и на установку представлены на рисунке 2.

    знака утверждения типа

    Внешний вид. Установка измерительно-регистрирующая для испытаний трубопроводной арматуры (ВСА-УИР01), http://oei-analitika.ru

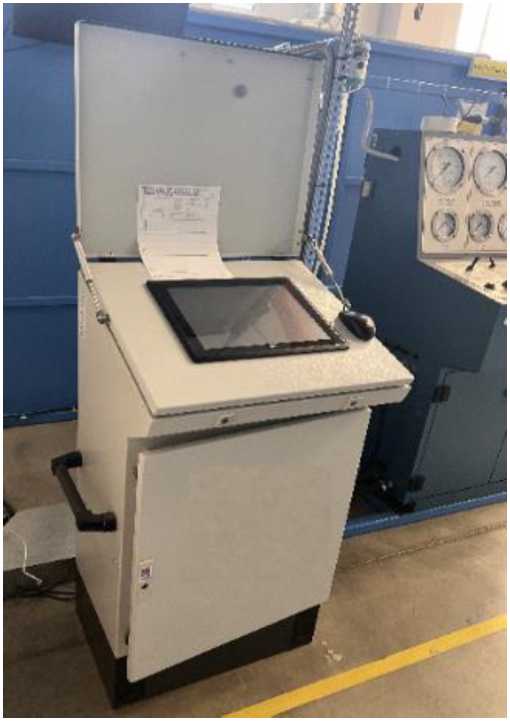

    Рисунок 1 - Общий вид установки измерительно-регистрирующей для испытаний трубопроводной арматуры ВСА-УИР01, зав.№ VSAUIR001

    Внешний вид. Установка измерительно-регистрирующая для испытаний трубопроводной арматуры (ВСА-УИР01), http://oei-analitika.ru

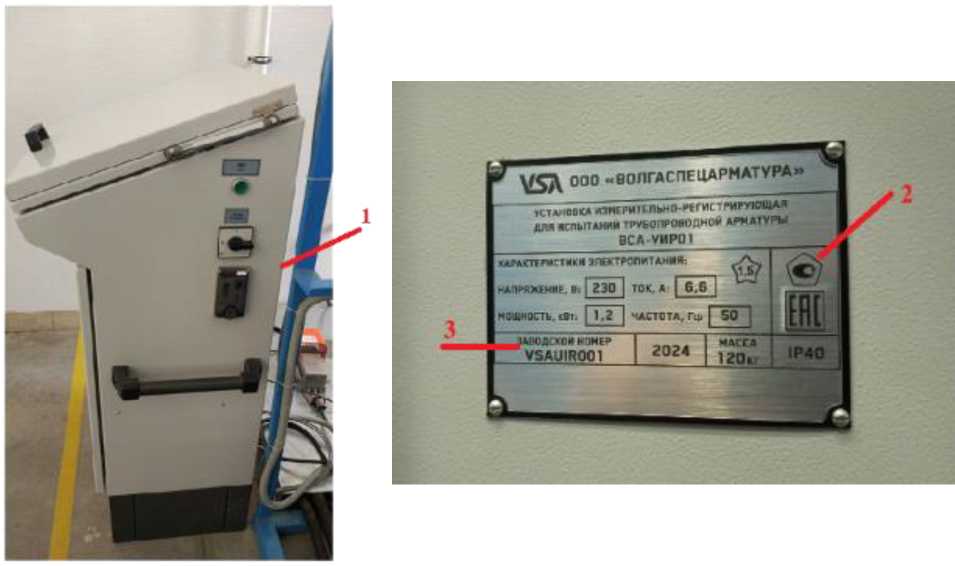

    Рисунок 2 - Место нанесения маркировочной таблички (1) и места нанесений заводского номера (3) и знака утверждения типа (2) на установке измерительно-регистрирующей для испытаний трубопроводной арматуры ВСА-УИР01, зав.№ VSAUIR001


    Таблица 6 - Комплектность

    Наименование

    Обозначение

    Количество

    Установка измерительно-регистрирующая для испытаний трубопроводной арматуры ВСА-УИР01, в составе:

    ВСА-УИР01,

    зав.№ VSAUIR001

    1 комплект

    • - ПИП:

    • - датчики давления

    • - термопреобразователи с унифицированным выходным сигналом

    • - расходомеры газа тепловые

    • - датчик расхода воды

    • - ПВЧ

    МИДА-ДИ-15

    Метран-274-02

    EL-FLOW

    ПФ 5461-4040, зав. № 1411309004

    3 шт.

    • 2 шт.

    • 3 шт.

    1 шт.

    1 шт.

    Руководство по эксплуатации

    РЭ.VSAUIR001

    1 шт.

    Паспорт-формуляр

    ПФ.VSAUIR001

    1 шт.

    Методика поверки

    -

    1 шт.


    Метрологические характеристики установки, а также ПВЧ приведены в таблицах 2, 3.

    Таблица 2 - Метрологические характеристики ПВЧ в составе установки

    Наименование характеристики

    Значение

    Диапазон измерения силы постоянного тока, мА

    от 4 до 20

    Пределы допускаемой приведенной погрешности канала измерения силы постоянного тока, %

    ±0,1

    Диапазон счета количества импульсов, имп

    от 0 до 180000

    Пределы допускаемой абсолютной погрешности измерений счета импульсов, имп

    ±1

    Уровень преднамеренных

    защиты программного изменений - высокий

    обеспечения от

    в соответствии

    непреднамеренных и

    с Р   50.2.077-2014.

    Таблица 3 -

    ИК

    Наименование

    ИК

    Наименование, тип и погрешность СИ, входящих в состав ИК

    Диапазон измерений, единица величины

    Пределы допускаемой погрешности ИК

    ПИП

    ПВЧ

    1

    2

    3

    4

    5

    Избыточное давление при проведении пневматических испытаний

    Датчики давления МИДА-15, мод. МИДА-ДИ-15

    Y = ±0,25 %

    Y = ±0,1 %

    от 0 до 1 МПа

    Y ик = +0,3 %

    Избыточное давление при проведении гидравлических испытаний

    Датчики давления МИДА-15, мод. МИДА-ДИ-15

    Y = ±0,25 %

    Y = ±0,1 %

    от 0 до 6 МПа

    Y ик = +0,3 %

    Избыточное давление при проведении гидравлических испытаний

    Датчики давления МИДА-15, мод. МИДА-ДИ-15

    Y = ±0,25 %

    Y = ±0,1 %

    от 0 до 25 МПа

    Y ик = +0,3 %

    Температура испытательной среды

    Термопреобразователи с унифицированным выходным сигналом Метран-270, Метран-270-Ех, мод. Метран-274-02,

    Y = ±0,7 %

    Y = ±0,1 %

    от +5 до + 50 °С

    Y ик = +0,8 %

    Температура окружающего воздуха

    Термопреобразователи с унифицированным выходным сигналом Метран-270, Метран-270-Ех, мод. Метран-274-02, Y = ±0,7 %

    Y = ±0,1 %

    от +5 до + 50 °С

    Y ик = +0,8 %

    Расход испытательной среды при утечке через затвор арматуры при испытаниях водой по ГОСТ Р 51232

    ПФ 5461-4040, зав.№ 1411309004

    -

    от 0 до 7,2 см3/мин

    Y = +5 %с

    таблицы 3

    1

    2

    3

    4

    5

    Расход испытательной среды при утечке через затвор арматуры при испытаниях воздухом по ГОСТ 17433

    Расходомеры газа тепловые EL-FLOW, EL-FLOW Base, IN-FLOW, IN-FLOW CTA, IQ+FLOW, LOW-DP-FLOW мод. EL-FLOW

    Y = ±0,6 %

    Y = ±0,1 %

    от 0 до 3 дм3/мин

    Y ик = ±0,7 %

    Y = ±0,1 %

    от 0 до 50 дм3/мин

    Y ик = ±0,7 %

    Y = ±0,1 %

    от 0 до 100 см3/мин

    Y ик = ±0,7 %

    Примечания:

    • 1. Y - приведенная погрешность к диапазону измерений.

    • 2. Пределы допускаемой погрешности ИК определены как уИК = ±1,1 ^уПвч + ^ПИП

    Таблица 4 - Основные технические

    Наименование характеристики

    Значение

    Количество входных каналов, шт.

    10

    Напряжение питающей сети переменного тока, В

    от 187 до 242

    Частота питающей сети переменного тока, Гц

    50

    Потребляемая мощность, В^А, не более

    1200

    Средний срок эксплуатации, лет, не менее

    8

    Габаритные размеры (ШхГхВ), мм, не более

    760 х 520 х 1210

    Масса, кг, не более

    120

    Условия эксплуатации:

    • - диапазон рабочих температур, °С

    • - относительная влажность воздуха при температуре +25 °С, %

    • - атмосферное давление, кПа

    от +10 до +35

    от 45 до 80 от 84 до 106,7

    Таблица 5 - Показатели надежности.

    Наименование характеристики

    Значение

    Средний срок эксплуатации, лет, не менее

    8
