Номер по Госреестру СИ: 94536-25
94536-25 Тепловизоры инфракрасные
(IRay)
Назначение средства измерений:
Тепловизоры инфракрасные IRay (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Внешний вид.
Тепловизоры инфракрасные
Рисунок № 1
Внешний вид.
Тепловизоры инфракрасные
Рисунок № 2
Внешний вид.

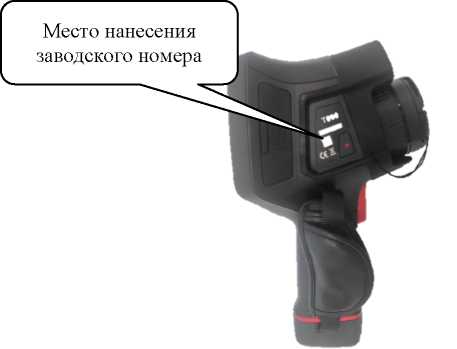

Тепловизоры инфракрасные
Рисунок № 3
Общие сведения
Дата публикации - 05.02.2025
Срок свидетельства - 04.02.2030
Номер записи - 196324
ID в реестре СИ - 1423137
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - IRay Technology Co, Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчёт «MM_5. Статистика по организациям, проводящим аттестацию МВИ ФГИС «Аршин»» показывает активность выбранной аттестующей организации с 2020 года. После выбора организации строятся ключевые показатели: дата первой и последней публикации, общее число аттестованных МВИ, доля статуса «Действует», число уникальных разработчиков (клиентов) и средний лаг от даты свидетельства до публикации.
Графики помогают увидеть динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), баланс «новых vs возвращающихся» разработчиков, топ-5 видов измерений по месяцам. Дополнительно показываются топ-10 разработчиков и топ-10 «методов измерений», а также тепловая карта «год×месяц». Блок качества данных отражает долю карточек с контактами разработчика, заполненность ключевых полей (величина, пределы, погрешность) и долю публикаций с лагом ≤7 и ≤30 дней.
Сравнение YTD/LYTD по ISO-неделям позволяет оперативно оценивать темп текущего года. Наводите курсор для подсказок, используйте меню на графиках для выгрузки таблиц/изображений и сопоставляйте метрики — так проще выявить сезонность, «узкие места» в сроках публикаций и приоритетные направления работы с разработчиками.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№237 от 2025.02.04 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Тепловизоры инфракрасные (IRay)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчёт «MM_3. Динамика наполнения реестра аттестованных методик измерений (МВИ, ФГИС «Аршин»)» показывает, как меняется реестр во времени начиная с 2020 года. Визуализируются месячные объёмы публикаций и их кумулятивный итог, распределение по статусам, сравнение темпов текущего года с прошлым (YTD vs LYTD по ISO-неделям), а также сезонность и всплески активности.
Помимо общего потока, отчёт отслеживает появление новых участников: разработчиков и аттестующих организаций. Показаны наиболее распространённые «виды измерений», средний лаг от даты свидетельства до публикации, доля карточек с контактами и заполненность ключевых полей (величина, пределы, погрешность). Отдельно рассчитывается доля дубликатов реестровых номеров — индикатор качества данных.
Все метрики строятся напрямую из таблицы foei_mi_flat при каждом открытии страницы. Графики интерактивные: можно наводить для подсказок и выгружать данные/изображения. Рекомендуем сопоставлять линии YTD/LYTD и следить за трендами по организациям и видам измерений, чтобы вовремя замечать ускорения, «тихие» периоды и узкие места в процессе публикаций.
Кто поверяет Тепловизоры инфракрасные (IRay)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Тепловизоры инфракрасные (IRay)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) тепловизоров состоит только из встроенного, метрологически значимого ПО. Данное ПО находится в микропроцессоре, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств. Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Сведения о
обеспечении
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Software Version |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.Х |
|
*где «х» принимает значения от 0 до 100, и не относится к метрологическому значению ПО. | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 документа Стандарт предприятия IRay Technology Co, Ltd.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры» (Часть 3);
Стандарт предприятия IRay Technology Co, Ltd.
ПравообладательIRay Technology Co, Ltd, Китай
Адрес: 11 Guiyang Street, YEDA, Yantai 264006, P.R.China
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на высококонтрастном сенсорном жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Конструктивно тепловизоры состоят из экрана, объектива, матрицы, элементов управления, электронной системы, устройства хранения информации. Излучение на матрице фокусирует объектив, а электроника тщательно обрабатывает полученные данные.
Тепловизоры выпускаются в следующих модификациях: С200, С200Рго, С200+, С200РГО+, С200SE+, СХ200, СХ200Pro, СХ200+, СХ200Pro+, СХ200SE+, Т300, Т400, Т600, Т630, RТ300, ИТ400. ИТ600. ИТ630 различающиеся метрологическими и техническими характеристиками.
Заводской номер тепловизоров в виде буквенного-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится в виде наклейки на корпус тепловизора.
Нанесение знака поверки и знака утверждения типа на тепловизоры, а также пломбирование не предусмотрены.
Общий вид тепловизоров и место нанесения заводского номера представлены на рисунках 1-2.
С200, С200РГО, С200+, C200Pro+, C200SE+, Т300, Т400, Т600, Т630, RT300, RT400,
СХ200, СХ200РГО, СХ200+, СХ200Рго+, RT600, RT630
CX200SE+
Рисунок 1 - Общий вид тепловизоров
Рисунок 2 - Место нанесения заводского номера
Таблица 2 - Метрологические характеристики тепловизоров инфракрасных IRay: Т300, Т400, Т600, Т630, RT300, RT400, RT600, RT630
|
Наименование характеристики |
Значение | |||
|
Т300, RТ300 |
Т400, RТ400 |
Т600, RТ600 |
Т630, RТ630 | |
|
Диапазон измерений |
от -20 до +150 |
от -20 до |
от -20 до +150 |
от -20 до |
|
температуры, оС |
от 0 до +410 |
+150 |
от 0 до +410 |
+150 |
|
от +300 до |
от +100 до |
от +300 до |
от +100 до | |
|
+650 |
+650 |
+650 |
+650 | |
|
от +300 до |
от +100 до |
от +300 до |
от +100 до | |
|
+2000 (опция) |
+1500 |
+2000 (опция) |
+1500 | |
|
(опция) |
(опция) | |||
|
Пределы допускаемой абсолютной | ||||
|
погрешности измерений |
±2 | |||
|
температуры в диапазоне до 100оС включ., °С | ||||
|
Пределы допускаемой | ||||
|
относительной | ||||
|
погрешности измерений |
± 2 | |||
|
температуры в диапазоне св. 100, % | ||||
|
Порог температурной |
0,05 | |||
|
чувствительности,°С | ||||
|
Спектральный |
от 7,5 до 14,0 | |||
|
диапазон, мкм | ||||
|
Углы поля зрения, |
24ох18о | |||
|
градус по горизонтали х |
12ох9о | |||
|
градус по вертикали |
6ох4,5о 48ох36о | |||
|
Пространственное разрешение, мрад (в | ||||
|
зависимости от | ||||
|
объектива) - объектив 24ох18о |
1,31 |
0,92 |
0,68 |
0,68 |
|
- объектив 12ох9о |
0,68 |
0,52 |
0,34 |
0,38 |
|
- объектив 6ох4,5о |
0,34 |
0,27 |
0,17 |
0,2 |
|
- объектив 48°х36° |
2,6 |
1,71 |
1,3 |
1,26 |
|
Коэффициент | ||||
|
излучательной способности |
от 0,01 до 1,00 | |||
|
(изменяемый) | ||||
Таблица 3 - Метрологические характеристики тепловизоров инфракрасных IRay: С200, C200Pro, С200+, C200Pro+, C200SE+, СХ200, CX200Pro, СХ200+, CX200Pro+, CX200SE+
Наименование характеристики
С200,
СХ200
С200+,
СХ200+
Значение
C200Pro, СХ200РГО
C200Pro+,
CX200Pro+
Диапазон измерений температуры, оС
от -20 до +150 от +100 до +550
C200SE+, CX200SE+ от -20 до
+150
от +100 до
+400
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне до 100 оС включ., °С____________
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. 100 оС, %____________
Порог температурной чувствительности,°С Спектральный диапазон, мкм_______
Угол поля зрения, градус по горизонтали х градус по вертикали Пространственное разрешение, мрад Коэффициент излучательной способности (изменяемый)
±2
0,04
12
56ох42о
от 0,01 до 1,00
Таблица 4 - Технические характеристики тепловизоров инфракрасных IRay: Т300, Т400, Т600, Т630, RT300, RT400, RT600, RT630
|
Наименование характеристики |
Значение | |||
|
Т300, RT300 |
Т400, RT400 |
Т600, RT600 |
Т630, RT630 | |
|
Количество пикселей матрицы детектора, пиксели х пиксели |
384х288 |
480х360 |
640х512 |
640х512 |
|
Разрешение экрана, пиксели х пиксели |
800х480 |
1280х720 |
800х480 |
1280х720 |
|
Тип дисплея |
5”(цветной) | |||
|
Минимальное фокусное расстояние, мм |
6.5 |
19 |
9 |
19 |
|
Масса, кг |
1,3 | |||
таблицы 4
|
Наименование характеристики |
Значение | |||
|
Т300, RТ300 |
Т400, RТ400 |
Т600, RТ600 |
Т630, RТ630 | |
|
Запись изображений или частота обновлений, Гц |
30 | |||
|
Габаритные размеры, мм |
260х135х136 |
307х144х129 |
260х135х136 |
307х144х129 |
|
Рабочие условия эксплуатации:
|
от -20 до +55 от 10 до 95 (без конденсации) | |||
Таблица 5 - Технические характеристики тепловизоров инфракрасных IRay: С200, C200Pro, С200+, C200Pro+, C200SE+, СХ200, CX200Pro, СХ200+, CX200Pro+, CX200SE+
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
43800 |
|
Средний срок службы, лет, не менее |
10 |
