Номер по Госреестру СИ: 94530-25
94530-25 Машины испытательные универсальные электромеханические
(BT)
Назначение средства измерений:
Машины испытательные универсальные электромеханические ВТ (далее по тексту -машины) предназначены для измерений силы (нагрузки) и деформации при испытаниях образцов конструкционных материалов (металлов, пластмасс, тканей, композитов и др.), изделий и конструкций на растяжение, сжатие и изгиб.
Внешний вид.
Машины испытательные универсальные электромеханические
Рисунок № 1
Внешний вид.
Машины испытательные универсальные электромеханические
Рисунок № 2
Внешний вид.
Машины испытательные универсальные электромеханические
Рисунок № 3
Внешний вид.
Машины испытательные универсальные электромеханические
Рисунок № 4
Общие сведения
Дата публикации - 05.02.2025
Срок свидетельства - 04.02.2030
Номер записи - 196333
ID в реестре СИ - 1423146
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. BT 50KN,
Производитель
Изготовитель - "Bayerteq Instruments GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет выгрузить в файл информацию, содержащуюся в поверках, по выбранным организациям за выбранный период.
Форма выбора из списка организаций обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№237 от 2025.02.04 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Машины испытательные универсальные электромеханические (BT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет два варианта предварительных фильтров:
- выборка по годам или за все время формирования БД, начиная с 2010 года
- по различным тематическим разрезам, статусам и типам организаций (подведы Росстандарта, ФГУПы Росстандарта, ФБУ Росстандарта, гос. организации, коммерческие организации)
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Бесплатный
Кто поверяет Машины испытательные универсальные электромеханические (BT)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Машины испытательные универсальные электромеханические (BT)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для работы с машинами используется метрологически значимое программное обеспечение (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки, отображения и хранения результатов измерений. Доступ к ПО ограничен паролями. Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TestExplorer |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.200911 |
|
Цифровой идентификатор ПО |
отсутствует |
Уровень защиты ПО - «Средний» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе IV «Процедура испытаний» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная приказом Федерального агентства от 22 октября 2019 г. № 2498;
Государственная поверочная
от 1 • 10-9 до 100 м и длин волн в диапазоне от 0,2 до
схема для средств по техническому
измерений силы, утвержденная регулированию и метрологии
измерений длины в диапазоне
50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 октября 2018 г. № 2840;
Стандарт предприятия «Bayerteq Instruments GmbH», Германия.
схема для средств
«Bayerteq Instruments GmbH», Германия
Адрес: Alfred-Herrhausen-Allee 3-5, 65760 Eschborn, Germany
Телефон: +49-6196-58655-592
Web: www.bayerteq.com
E-mail: info@bayerteq.com
Изготовитель
«Bayerteq Instruments GmbH», ГерманияАдрес: Alfred-Herrhausen-Allee 3-5, 65760 Eschborn, Germany
Адрес места осуществления деятельности: 4-102, Innovation and Technology Park,
High-tech Development Zone, Chengde City, Hebei Province, China
Телефон: +49-6196-58655-592
E-mail: info@bayerteq.com
Web-сайт: www.bayerteq.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Телефон: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Правообладатель
«Bayerteq Instruments GmbH», ГерманияАдрес: Alfred-Herrhausen-Allee 3-5, 65760 Eschborn, Germany
Телефон: +49-6196-58655-592
Web: www.bayerteq.com
E-mail: info@bayerteq.com
Принцип действия машин основан на преобразовании нагрузки, приложенной к испытываемому образцу, датчиком (датчиками) силоизмерительным в электрический сигнал, изменяющийся пропорционально этой нагрузке. Создаваемая машинами нагрузка, приложенная к испытываемому образцу, деформирует его. При этом в процессе нагружения образца производится измерение значений величины этой нагрузки и соответствующей ей деформации образца.
Конструктивно машины состоят из основания, на котором закреплены силовая рама с двумя направляющими колоннами с подвижной и неподвижной траверсами, электромеханического привода подвижной траверсы, модуля обработки, хранения, передачи измеренных значений силы (нагрузки) и перемещения на внешние устройства (персональный компьютер), датчика (датчиков) силоизмерительных, датчика перемещения подвижной траверсы (энкодера), измерителей продольной деформации (опционально), электронного блока ручного управления (опционально), приспособлений для удержания, фиксации или захвата испытываемого образца, кнопки аварийного отключения.
По направляющим колоннам, расположенным внутри силовой рамы, при помощи винтовых пар перемещается подвижная траверса. Движение для перемещения подвижной траверсы винтовые пары получают от электромеханического привода. Силовая рама может иметь одну, две и более рабочих зон. Также возможно наличие дополнительных боковых зон испытаний справа и/или слева от основной зоны, либо зоны испытаний могут располагаться одна над другой.
Диапазон измерений силы обеспечивается датчиком силоизмерительным или набором датчиков силоизмерительных из состава машины.
Диапазон измерений перемещения подвижной траверсы зависит от высоты силовой рамы и испытательных приспособлений. Перемещение подвижной траверсы измеряется датчиком перемещений (энкодером).
Дополнительно диапазон измерений перемещений (деформаций) образцов обеспечивается измерителями перемещений (деформаций) длинноходовыми и контактными. Измерители имеют возможность подключения к модулю управления машин.
Управление машинами осуществляется с помощью специализированного программного обеспечения, установленного на внешнем персональном компьютере и получающего информацию от электронного модуля управления, обработки и хранения данных с выходом для кабельного соединения с внешним персональным компьютером.
испытательные модификациях,
К настоящему типу средств измерений относятся машины универсальные электромеханические ВТ, изготавливаемые в следующих отличающихся классификацией по исполнению.
Расшифровка модификации машин: BT xxxKN, где:
BT - обозначение типа (модели) машин.
xxxKN - верхний предел диапазона измерений силы (нагрузки),
принимающий значения: 10KN (10 кН); 20KN (20 кН); 30KN (30 кН); 50KN (50 кН); 100KN (100 кН); 200KN (200 кН); 300KN (300 кН).
Цвет внешнего вида машин может определяться требованием заказчика.
Машины могут быть укомплектованы: термокриокамерами, высокотемпературными печами, вакуумными камерами, различными приспособлениями для испытаний образцов материалов и изделий, а также другим оборудованием по требованию заказчика.
Общий вид машин представлен на рисунках 1 - 3.

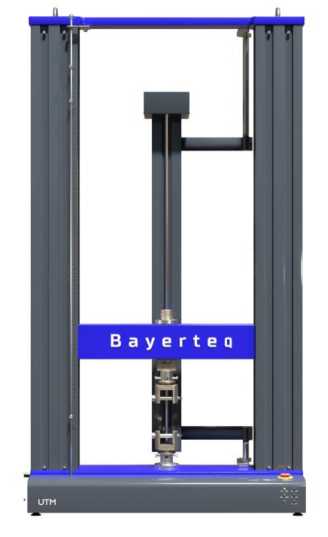

Рисунок 1 - Общий вид машин модификаций BT 10KN; BT 20KN; BT 30KN

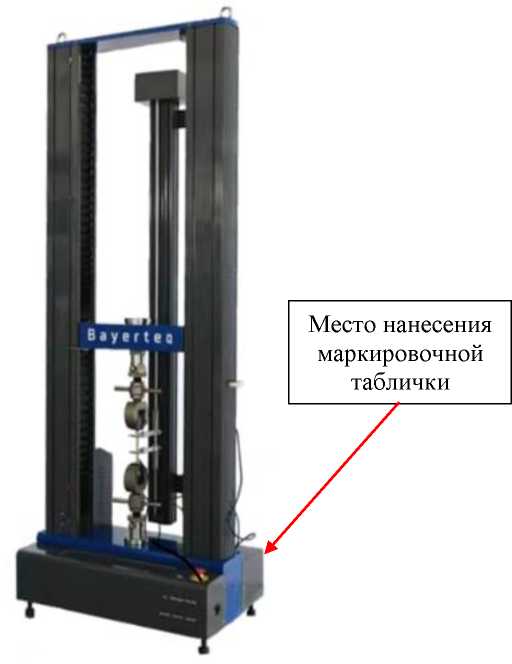

Рисунок 2 - Общий вид машин модификаций BT 50KN; BT 100KN с местом нанесения маркировочной таблички

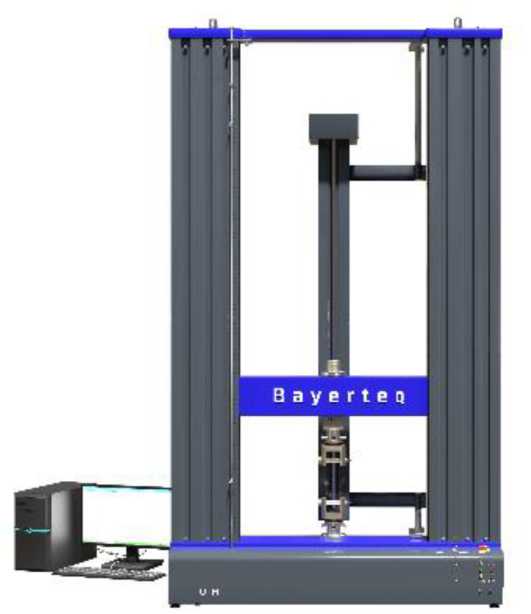

Рисунок 3 - Общий вид машин модификаций BT 200KN; BT 300KN
Идентификация машины осуществляется методом визуального осмотра маркировочной таблички, прикрепленной на задней стороне основания машины и отображающей информацию об изготовителе, наименовании и модификации, заводском номере, дате изготовления, а также изучения нормативно-технической документации (руководство по эксплуатации, паспорт), которая входит в обязательный комплект поставки машины и содержит информацию о метрологических и технических характеристиках машины.
Заводской номер в числовом формате наносится на маркировочную табличку металлографическим способом, прикрепляемую к задней части корпуса машины, как указано на рисунке 2. Обозначение места нанесения заводского номера на маркировочной табличке представлено 4.
Место нан есения заводского номера

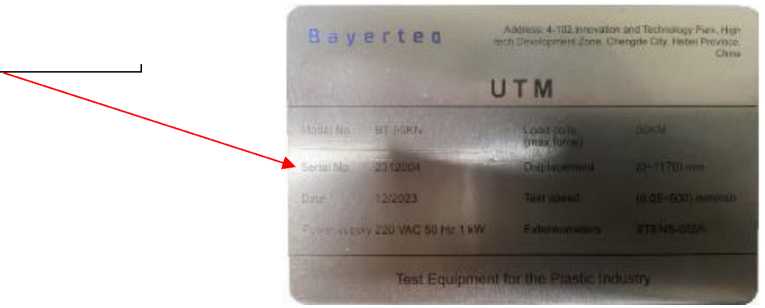

Рисунок 4 - Место нанесения нанесения заводского номера
Пломбировка машин не предусмотрена.
Нанесение знака поверки на машины не предусмотрено.
Таблица 8 -
|
Наименование |
Обозначение |
Количество |
|
Машина испытательная универсальная электромеханическая ВТ |
модификация в соответствии с договором поставки |
1 шт. |
|
* Измеритель перемещений (деформаций) |
модель (модификация) в соответствии с договором поставки |
** шт |
|
Программное обеспечение на флэш носителе |
тип ПО в соответствии с договором поставки |
1 шт. |
|
Приспособления для удержания, фиксации или захвата испытываемого образца |
- |
**компл. |
|
* Пульт оператора ручного управления с устройством соединительным |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
* Наличие в зависимости от договора поставки. ** Количество в зависимости от договора поставки и модификации машины. | ||
Таблица 2 -
|
Наименование характеристики |
Значение | ||||||
|
Модификация |
BT 10KN |
BT 20KN |
BT 30KN |
BT 50KN |
BT 100KN |
BT 200KN |
BT 300KN |
|
Диапазон измерений силы (нагрузки), кН |
от 0,02 до 10 |
от 0,04 до 20 |
от 0,06 до 30 |
от 0,1 до 50 |
от 0,2 до 100 |
от 0,4 до 200 |
от 0,6 до 300 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
±0,5 | ||||||
|
*Диапазон измерений перемещений траверсы без нагрузки, мм |
от 0 до 1670 |
от 0 до 1470 | |||||
|
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне от 0 до 10 мм включ., мм |
±0,05 | ||||||
|
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы в диапазоне св. 10 мм, % |
±0,5 | ||||||
|
Диапазон задания скорости перемещений подвижной траверсы без нагрузки, мм/мин |
от 0,05 до 500 |
от 0,05 до 300 | |||||
|
Пределы допускаемой относительной погрешности задания скорости перемещений подвижной траверсы без нагрузки, % |
±1 | ||||||
|
Примечание: * Фактический диапазон измерений перемещений траверсы без нагрузки указан в индивидуальных паспортах на машины. | |||||||
Таблица 3 -
|
Модификация измерителя перемещений (деформаций) |
Верхний предел диапазона измерений перемещений (деформаций), мм |
Нижний предел диапазона измерений перемещений (деформаций), % от верхнего предела диапазона измерений перемещений (деформаций) |
|
BT XTENS 035A; BT XTENS 035B; BT XTENS 035C; BT XTENS 035D; BT XTENS 035E; BT XTENS 0359 |
800 | |
|
BT XTENS 0131; BT XTENS 0121; BT XTENS 0141 |
1 | |
|
BT XTENS 0132; BT XTENS 0122; BT XTENS 0142 |
2 | |
|
BT XTENS 0133; BT XTENS 0123; BT XTENS 0143 |
3 |
0,2 |
|
BT XTENS 0134; BT XTENS 0124; BT XTENS 0144 |
4 | |
|
BT XTENS 0135; BT XTENS 0125; BT XTENS 0145 |
5 | |
|
BT XTENS 0136; BT XTENS 0126; BT XTENS 0146 |
10 | |
|
BT XTENS 0137; BT XTENS 0127; BT XTENS 0147 |
25 |
Таблица 4 - Метрологические характеристики измерителей перемещений (деформаций) мод. BT XTENS 035A; BT XTENS 035B; BT XTENS 035C; BT XTENS 035D; BT XTENS 035E; BT XTENS 0359
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений перемещений (деформаций) в диапазоне от 0 до 10 мм включ., мм |
±0,05 |
|
Пределы допускаемой относительной погрешности измерений перемещений (деформаций) в диапазоне св. 10 мм, % |
±1 |
BT XTENS 0133; BT XTENS 0123; BT XTENS 0143; BT XTENS 0134;
BT XTENS 0144; BT XTENS 0135; BT XTENS 0125; BT XTENS 0145;
BT XTENS 0126; BT XTENS 0146; BT XTENS 0137; BT XTENS 0127;
Таблица 5 - Метрологические характеристики измерителей перемещений (деформаций) мод. BT XTENS 0131; BT XTENS 0121; BT XTENS 0141; BT XTENS 0132; BT XTENS 0122; BT XTENS 0142;
BT XTENS 0124;
BT XTENS 0136;
BT XTENS 0147
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений перемещений (деформаций) в диапазоне от 0 до 3 мм включ., мм |
±0,01 |
|
Пределы допускаемой относительной погрешности измерений перемещений (деформаций) в диапазоне св. 3 мм, % |
±1 |
Таблица 6 - Технические
|
Наименование характеристики |
Значение | ||||||
|
Модификация |
BT 10KN |
BT 20KN |
BT 30KN |
BT 50KN |
BT 100KN |
BT 200KN |
BT 300KN |
|
Расстояние между колоннами (до центра), мм, не | |||||||
|
более |
400 |
530 | |||||
|
Габаритные размеры, мм, не более: | |||||||
|
- высота |
2420 |
2420 |
2420 |
2420 |
2351 |
3000 |
3000 |
|
- ширина |
750 |
750 |
750 |
1160 |
1038 |
1045 |
1100 |
|
- длина |
480 |
480 |
480 |
515 |
580 |
650 |
700 |
|
Масса, кг, не более |
265 |
300 |
330 |
440 |
1200 |
20 |
00 |
|
Условия эксплуатации: | |||||||
|
- температура окружающего воздуха, °С |
от +15 до +30 | ||||||
|
- относительная влажность воздуха | |||||||
|
(без конденсации), % |
от 10 до 90 | ||||||
|
Параметры электрического питания: | |||||||
|
- напряжение питающей сети, В |
220±15 % |
380 | |||||
|
- частота питающей сети, Гц |
50 |
50 | |||||
|
Электрическая мощность, кВт |
0,85 |
1 |
2 |
3 | |||
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
2000 |
