Номер по Госреестру СИ: 94531-25
94531-25 Системы для поверки ТСКБМ
(Обозначение отсутствует)
Назначение средства измерений:
предназначены
Системы для поверки ТСКБМ (далее - системы)
для воспроизведения последовательности импульсов кожно-гальванической реакции (далее - импульсов КГР) с заданными интервалами времени для дальнейшей передачи их на вход систем телемеханических контроля бодрствования машиниста ТСКБМ. Системы для поверки ТСКБМ применяются в качестве рабочего эталона 5-го разряда для передачи единиц интервалов времени системам телемеханическим контроля бодрствования машиниста ТСКБМ, в соответствии с государственной поверочной схемой утвержденной приказом Росстандарта от 26 сентября 2022 г № 2360.
Внешний вид.
Системы для поверки ТСКБМ
Рисунок № 1
Общие сведения
Дата публикации - 05.02.2025
Срок свидетельства - 04.02.2030
Номер записи - 196334
ID в реестре СИ - 1423147
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТСКБМ, Нет модификации,
Производитель
Изготовитель - Акционерное общество "НЕЙРОКОМ" (АО "НЕЙРОКОМ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Каталог типов СИ АРШИН по группам СИ» сортирует типы СИ в зависимости от выбранной группы СИ (можно выбрать нескольких групп СИ одновременно) и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок. К группам СИ отнесены устойчивые словосочетания наименований типов СИ, состоящие максимум из 3 слов.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№237 от 2025.02.04 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Системы для поверки ТСКБМ (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "НЕЙРОКОМ" (АО "НЕЙРОКОМ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94100-24 17.12.2029 |
Приборы, СПРВ-НБ-МТ Акционерное общество "НЕЙРОКОМ" (АО "НЕЙРОКОМ") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
94531-25 04.02.2030 |
Системы для поверки ТСКБМ, Обозначение отсутствует Акционерное общество "НЕЙРОКОМ" (АО "НЕЙРОКОМ") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке расходомеров и теплосчетчиков. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Системы для поверки ТСКБМ (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 2 | 2 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Системы для поверки ТСКБМ (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Системы имеют автономное программное обеспечение, которое используется для обработки результатов измерений. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Идентификационные данные метрологически значимой части программного обеспечения (ПО) приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные признаки |
Значение |
|
Идентификационное наименование ПО |
KGR2 |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.0.0.0 |
|
Цифровой идентификатор ПО |
- |
Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию. Уровень защиты ПО «средний» в соответствии с Р 50.2.077- 2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом, и на лицевую панель блока ТС-ТСКБМ, блока ТИ-ТСКБМ методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Описание и работа» документа НКРМ.466429.000-01.01 РЭ «Система для поверки ТСКБМ». Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
НКРМ.466429.000-01.01 ТУ «Система для поверки ТСКБМ. Технические условия».
ПравообладательАкционерное общество «НЕЙРОКОМ» (АО «НЕЙРОКОМ») ИНН 7736036577
Адрес юридического лица: 119361, г. Москва, ул. Очаковская Б., 47А, стр. 1, эт. 7, помещ. 18
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно- исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Место нахождения: Московская обл., г. о. Солнечногорск, рп. Менделеево
Принцип действия системы основан на воспроизведении последовательности импульсов КГР с заданными интервалами времени между импульсами.
Конструктивно система состоит из двух блоков ТИ-ТСКБМ, ТС-ТСКБМ и управляющего компьютера. Блок ТИ-ТСКБМ предназначен для сопряжения блока ТС-ТСКБМ с портами компьютера. В блоке ТС-ТСКБМ воспроизводятся последовательности импульсов КГР с заданными интервалами. Система под управлением программы KGR.exe формируют импульсы КГР на электродах экранированного отсека блока ТС-ТСКБМ. Импульсы КГР представляют собой изменение сопротивления и формируются путем ступенчатых приращений сопротивления. Интервалы времени между импульсами КГР определяется программой и лежит в диапазоне от 45 до 65 с.
Заводской номер наносится методом печати на наклейку, расположенную на лицевой панели систем. Формат нанесения заводского номера цифровой.
Знак поверки на системы не наносится.

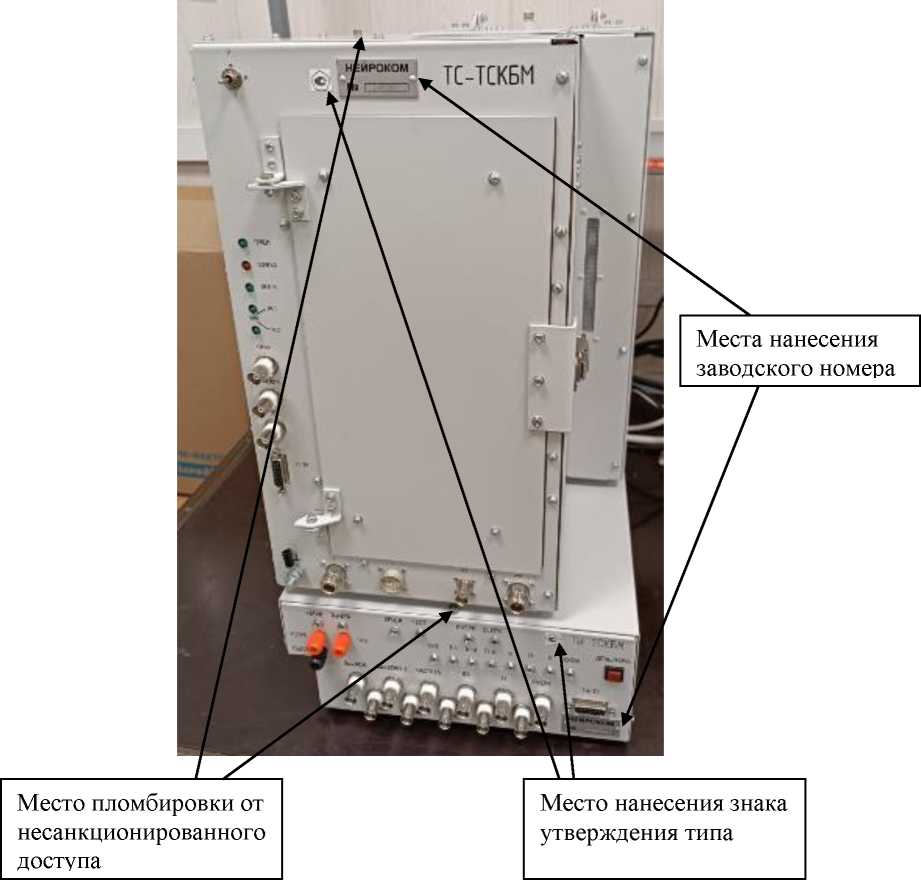

Общий вид и места нанесения пломбировки систем, заводского номера и знака утверждения типа систем представлен на рисунке 1.
Рисунок 1 - Общий вид и места пломбировки систем, заводского номера и знака утверждения типа систем
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Блок ТС-ТСКБМ |
НКРМ.468354.000-01 |
1 шт. |
|
Компьютер |
- |
1 шт. |
|
Блок ТИ-ТСКБМ |
НКРМ.468353.001 |
1 шт. |
|
Программное обеспечение. Компакт диск |
НКРМ.00077-01 96 |
1 шт. |
|
Комплект кабелей |
- |
1 экз. |
|
Руководство по эксплуатации |
НКРМ.466429.000.-01.01 РЭ |
1 экз. |
|
Паспорт |
НКРМ.466429.000.-01.01 ПС |
1 экз. |
|
Методика поверки |
- |
1 экз. |
систем приведены в таблицах 2 и 3.
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон воспроизводимых значений временных интервалов между импульсами КГР, с |
от 45 до 65 |
|
Пределы допускаемой абсолютной погрешности воспроизведения значений временных интервалов между импульсами КГР, с |
±0,5 |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +35 |
|
- относительная влажность при температуре 25 °С, %, не более |
80 |
|
Напряжение питания от сети переменного тока частотой 50±1 Гц, В |
от 187 до 242 |
|
Потребляемая мощность систем, В^А, не более |
600 |
|
Габаритные размеры составных частей систем, мм, не более: блока ТС-ТСКБМ | |
|
- длина |
280 |
|
- ширина |
400 |
|
- высота |
310 |
|
блока ТИ-ТСКБМ | |
|
- длина |
280 |
|
- ширина |
320 |
|
- высота |
130 |
|
Масса составных частей систем, кг, не более: - блока ТС-ТСКБМ |
10 |
|
- блока ТИ-ТСКБМ |
4 |
