Номер по Госреестру СИ: 94537-25
94537-25 Штангенциркули специальные
(Holex 41)
Назначение средства измерений:
Штангенциркули специальные Holex 41 (далее - штангенциркули) предназначены для измерений наружного диаметра режущего инструмента (фрезы, зенкеры, развертки, сверла и т.д.) с тремя и пятью режущими кромками, а также других цилиндрических деталей.

Внешний вид.
Штангенциркули специальные
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Использование штангенциркуля»: Holex
-
- «Штангенциркули специальные по эксплуатации»;
-
- «Штангенциркули специальные Holex по эксплуатации».
41,
41,
исполнение
исполнение
1.
2.
Руководство
Руководство
Таблица 3 - Комплектность
Наименование |
Обозначение |
Количество |
Штангенциркуль специальный |
Holex 41 |
1 шт. |
Чехол |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
- |
1 экз. |
* - поставляется один экземпляр в один адрес |
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийСтандарт предприятия «Штангенциркули специальные Holex 41. Стандарт предприятия»;
Локальная поверочная схема для средств измерений длины в области измерений наружного диаметра.
ПравообладательHoffmann GmbH Qualitatswerkzeuge, Германия
Юридический адрес: HaberlandstraBe 55 D-8I24I Munchen-Germany
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного исследовательскийунитарного предприятия «Всероссийский научно-
институт метрологии имени Д.И. Менделеева»
(УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия штангенциркулей основан на считывании с основной шкалы и измеряемому
вспомогательного нониуса значения перемещения рамки, соответствующего диаметру.
неподвижной
специальные
Штангенциркули состоят из штанги, рамки и двух губок: призматической и подвижной плоской, а также зажимающего элемента.
К данному типу средств измерений относятся штангенциркули
Holex 41. Штангенциркули выпускаются в двух исполнениях, которые отличаются назначением, диапазоном измерений и техническими характеристиками, согласно таблицам 1 и 2:
-
- исполнение 1 - штангенциркуль специальный Holex 41 для инструмента с тремя кромками;
-
- исполнение 2 - штангенциркуль специальный Holex 41 для инструмента с пятью кромками.
Заводской номер штангенциркулей указывается в паспорте на штангенциркули и штанге штангенциркуля. Заводской номер нанесен типографским методом в паспорт и методом гравировки на обратной стороне относительно шкалы штанги штангенциркуля. Заводской номер состоит из арабских цифр.
Знак предприятия - изготовителя на каждой маркировочной табличке на чехле штангенциркуля и штанге штангенциркуля (предусмотрено).
Пломбирование штангенциркулей не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.

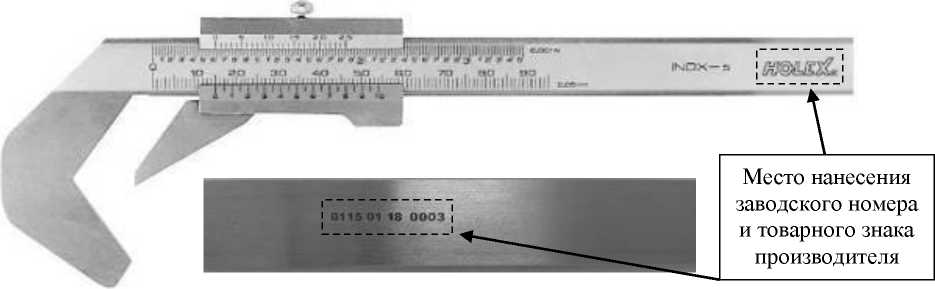

Общий вид штангенциркулей с указанием места нанесения заводского номера и товарного знака производителя представлен на рисунке 1.
л.‘
пмои-э; !
I
17 M*9 I
_______I
■
Место нанесения заводского номера и товарного знака производителя
а) Исполнение 1

б) Исполнение 2
Рисунок 1 - Общий вид штангенциркулей
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение для исполнений | |
1 |
2 | |
Диапазон измерений при измерении длины, мм |
от 4 до 40 |
от 2 до 40 |
Цена деления нониуса, мм |
0,05 | |
Пределы допускаемой абсолютной погрешности при измерении длины, мм |
±0,10 |
Таблица 2 - Основные технические
Наименование характеристики |
Значение для исполнений | |
1 |
2 | |
Номинальное значение угла призматической губки |
60° |
108° |
Длина измерительных поверхностей призматической губки, мм, не менее |
37 |
25 |
Длина измерительной поверхности подвижной губки, мм, не менее |
3 | |
Параметр шероховатости Ra плоских измерительных поверхностей, мкм, не более |
1,0 | |
Усилие перемещения рамок по штанге, Н, не более |
20 | |
Отклонение от плоскостности и прямолинейности измерительных поверхностей губок, мм, не более |
0,01 | |
Габаритные размеры, мм, не более:
|
8 80 240 | |
Масса, кг, не более |
0,250 | |
Условия эксплуатации:
|
от +15 до +25 80 | |
Средний срок службы, лет, не менее |
5 |
