Номер по Госреестру СИ: 94545-25
94545-25 Спектрометры комбинационного рассеяния
(PACi-RS-6430)
Назначение средства измерений:
Спектрометры комбинационного рассеяния PACi-RS-6430 (далее - спектрометры) предназначены для измерений содержания органических веществ в жидких образцах по спектрам комбинационного рассеяния.
Внешний вид.
Спектрометры комбинационного рассеяния
Рисунок № 1
Общие сведения
Дата публикации - 06.02.2025
Срок свидетельства - 05.02.2030
Номер записи - 196349
ID в реестре СИ - 1423205
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Hangzhou PACi Optoelectronic Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№240 от 2025.02.05 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Спектрометры комбинационного рассеяния (PACi-RS-6430)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет MI_4 состоит из одной диаграммы и таблицы. Диаграмма является интерактивной, обладает свойством масштабирования и опцией выгрузки данных в эксель. Таблица оснащена поиском и функцией сортировки по любой из колонок.
Пузырьковая диаграмма "Области и разделы областей измерений" наглядно показывает разделы областей измерений в части количества типов СИ. Из диаграммы можно сделать выводы о величине областей изерений, количестве и размерах, входящих в них разделов СИ.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Бесплатный
Кто поверяет Спектрометры комбинационного рассеяния (PACi-RS-6430)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 3 | 3 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Спектрометры комбинационного рассеяния (PACi-RS-6430)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее по тексту - ПО), установленное на ПК, содержит функции для управления прибором, сбора, отображения и обработки результатов измерений.
ПО разделено на две части:
-
- метрологически значимая часть ПО прошита в памяти микроконтроллера спектрометров;
-
- интерфейсная часть ПО запускается на компьютере и служит для отображения, обработки и сохранения результатов измерений.
Идентификационные данные программного обеспечения указаны в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 -
ПО
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Raman Online Analyzer Software |
|
Номер версии (идентификационный номер) ПО, не ниже |
V1.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в главе 2 «Использование по назначению» документа «Спектрометры комбинационного рассеяния PACi-RS-6430. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийСтандарт предприятия Hangzhou PACi Optoelectronic Technology Co., Ltd., Китай.
Hangzhou PACi Optoelectronic Technology Co., Ltd., Китай Адрес: AX107, Zhejiang university national science park, West Lake District, Hangzhou, Zhejiang Province, China
No.
525,
Xixi
Road,
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений»(ФГБУ «ВНИИОФИ»)
ИНН 9729338933
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип действия спектрометров основан на том, что при освещении образца монохроматическим излучением в спектре рассеянного излучения появляются частоты, смещенные относительно возбуждающей линии. Этот дополнительный спектр соответствует колебательно-вращательным переходам в молекулах исследуемого вещества и называется спектром комбинационного рассеяния или рамановским спектром.
Конструктивно средство измерений выполнено в виде напольного прибора, выполненного во взрывозащищенном корпусе: взрывозащищенный тип с положительным давлением. Спектрометр включает в себя: лазерный источник излучения с длиной волны возбуждения 785 нм, системы сбора, фильтрации и анализа рассеянного излучения. Исследуемый объект подвергается воздействию лазерного излучения, производится сбор рассеянного излучения от исследуемого объекта. В приборе рассеянный свет отфильтровывается от лазерного излучения. Отфильтрованное излучение попадает в спектрометр с дифракционной решеткой 1200 штр/мм, а затем на ПЗС-линейку и детектор, регистрирующий спектр рассеянного света. Анализ полученного спектра осуществляется с помощью программного обеспечения, установленного (далее - ПК).
на персональном компьютере
на боковой поверхности
Пломбирование спектрометров предусмотрено спектрометров с помощью пломбировочной наклейки.
наносится методом цифровой
Серийный номер в виде цифрового обозначения лазерной печати на шильдик, расположенный на передней поверхности корпуса спектрометров.

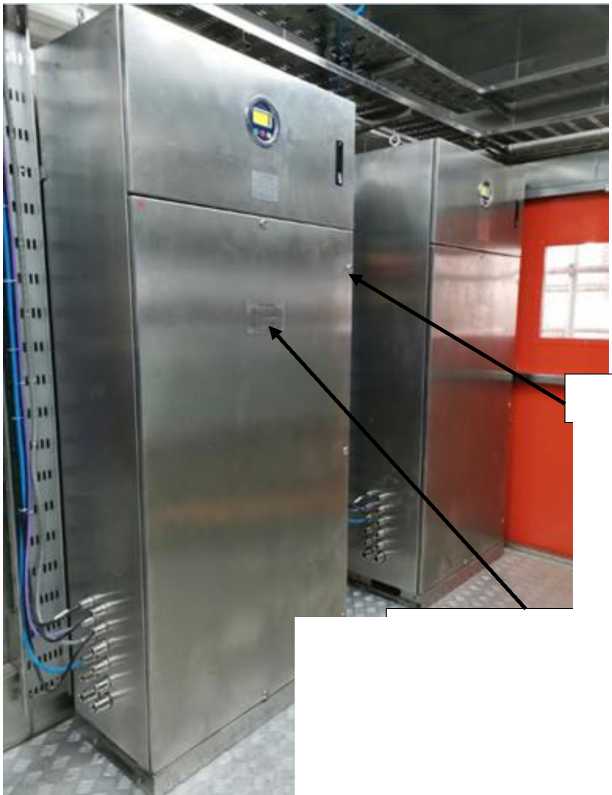

Общий вид и схема маркировки, пломбировки спектрометров представлены на рисунке 1.
Нанесение знака поверки на спектрометры не предусмотрено.
Место пломбирования
Место нанесения серийного номера
Рисунок 1 - Общий вид и схема маркировки спектрометра
Таблица 4 - Комплектность
|
№№ п/п |
Наименование |
Обозначение |
Количество |
|
1 |
Спектрометр комбинационного рассеяния |
PACi-RS-6430 |
1 шт. |
|
2 |
Руководство по эксплуатации |
- |
1 экз. |
|
3 |
Программное обеспечение |
Raman on-line analysis software |
1 шт. |
|
4 |
Рамановский волоконнооптический кабель |
PACi-OC- |
Длина до 150 м и количество до 4 шт. в соответствии с требованиями пользователя |
|
5 |
Зонд |
PACi-PB-785 |
Количество до 4 шт. в соответствии с требованиями пользователя |
|
6 |
Контрольный образец циклогексана |
- |
1 шт. |
|
7 |
Операционная станция |
Intel i3/8G/1T |
1 шт. |
|
№№ п/п |
Наименование |
Обозначение |
Количество |
|
8 |
Шестигранный ключ |
6мм |
2 шт. |
|
9 |
Ноутбук и сетевой кабель |
- |
По требованию заказчика |
|
10 |
Защитные колпачки для оптического волокна |
- |
Более 50 шт. |
|
11 |
Оптическое волокно |
3 мм |
3 шт. |
|
12 |
Оптический зонд |
- |
3 шт. |
|
13 |
Автономная пробоотборная емкость с круглой металлической крышкой |
- |
1 шт. |
|
14 |
Кварцевая кювета |
- |
2 шт. |
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Спектральный диапазон измерений волновых чисел, см-1 |
от 380 до 1500 |
|
Пределы допускаемой абсолютной погрешности измерений волновых чисел, см-1 |
±2,0 |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Спектральный диапазон показаний волновых чисел, см-1 |
от 150 до 2000 |
|
Габаритные размеры, мм, не более: - длина |
1000 |
|
- ширина |
450 |
|
- высота |
2100 |
|
Масса, кг, не более |
200 |
|
Параметры питания: - напряжение переменного тока, В |
от 198 до 242 |
|
- частота переменного тока, Гц |
50 |
|
Потребляемая мощность, Вт, не более |
500 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +18 до +25 |
|
- относительная влажность, % |
от 20 до 80 |
|
- атмосферное давление, кПа |
от 94 до 106 |
|
Маркировка взрывозащиты |
1Ex db mb pxb IIC T4 Gb Х |
