Номер по Госреестру СИ: 94556-25
94556-25 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "МТС ЭНЕРГО" на объектах ПАО "МТС", г. Краснодар, ЦОД Морская
(Обозначение отсутствует)
Назначение средства измерений:
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «МТС ЭНЕРГО» на объектах ПАО «МТС», г. Краснодар, ЦОД Морская (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

Внешний вид.
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "МТС ЭНЕРГО" на объектах ПАО "МТС", г. Краснодар, ЦОД Морская
Рисунок № 1
Программное обеспечение
В АИИС КУЭ используется программное обеспечение (ПО) «АльфаЦЕНТР». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «средний» в соответствии Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
«АльфаЦЕНТР»
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ac metrology.dU |
|
Номер версии (идентификационный номер) ПО |
не ниже 12.1 |
|
Цифровой идентификатор ПО |
3E736B7F380863F44CC8E6F7BD211C54 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта-формуляра АИИС КУЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе "Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «МТС ЭНЕРГО» на объектах ПАО «МТС», г. Краснодар, ЦОД Морская, МВИ 26.51/334/24, аттестованном ФБУ «Самарский ЦСМ». г. Самара. Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311290 от 16.11.2015.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
ПравообладательОбщество с ограниченной ответственностью «МТС ЭНЕРГО» (ООО «МТС ЭНЕРГО»)
ИНН 9709006506
Юридический адрес: 117545, г. Москва, пр-д 1-й Дорожный, д. 3а, помещ. 407, эт. 4
Телефон: +7-916-761-08-86
E-mail: info@mts-energo.ru
Изготовитель
ответственностью«Альфа-Энерго»
Общество с ограниченной
(ООО «Альфа-Энерго») ИНН 7707798605
Адрес: 119435, г. Москва, Большой Саввинский пер, д. 16, помещ. 1 Телефон: +7 (499) 917-03-54
Е-mail: info@a-energo.com
Испытательный центр
Общество с ограниченной ответственностью «Энерготестконтроль» (ООО «Энерготестконтроль»)Адрес: 117449, г. Москва, ул. Карьер, д. 2, стр. 9, помещ. 1
Телефон: +7 (495) 647-88-18
E-mail: golovkonata63@gmail.com
Правообладатель
Общество с ограниченной ответственностью «МТС ЭНЕРГО» (ООО «МТС ЭНЕРГО»)ИНН 9709006506
Юридический адрес: 117545, г. Москва, пр-д 1-й Дорожный, д. 3а, помещ. 407, эт. 4
Телефон: +7-916-761-08-86
E-mail: info@mts-energo.ru
АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.
АИИС КУЭ включает в себя следующие уровни:
-
1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
-
2- й уровень - информационно-вычислительный комплекс (ИВК), включающий сервер ИВК, устройство синхронизации системного времени (УССВ) типа УССВ-2, локально-вычислительную сеть, автоматизированные рабочие места (АРМ), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, технические средства для обеспечения локальной вычислительной сети (ЛВС) и разграничения прав доступа к информации.
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика электрической энергии вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин.;
- средняя на интервале времени 30 мин. активная (реактивная) электрическая мощность.
Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер ИВК, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.
Формирование и передача данных прочим участникам и инфраструктурным организациям оптового и розничного рынков электроэнергии и мощности (ОРЭМ) с электронной цифровой подписью в виде макетов XML форматов 80020, 80040, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ осуществляется сервером ИВК по каналу связи Internet через Интернет-провайдера.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривают поддержание национальной шкалы координированного времени РФ UTC (SU) на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входит устройство синхронизации системного времени типа УССВ-2, сравнивающее собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС/GPS.
Сервер ИВК периодически с установленным интервалом проверки текущего времени, но не реже одного раза в сутки, сравнивает собственную шкалу времени со шкалой времени УССВ-2 и при расхождении ±1 с. и более, сервер ИВК производит синхронизацию собственной шкалы времени со шкалой времени УССВ-2.
сервера сутки.
сервера
Сравнение шкалы времени счетчиков электроэнергии со шкалой времени ИВК происходит по заданному расписанию, но не реже одного раза в При расхождении шкалы времени счетчиков электроэнергии со шкалой времени на величину более чем ±2 с., выполняется синхронизация шкалы времени счетчиков.
Журналы событий счетчиков и сервера ИВК отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.
Заводской номер АИИС КУЭ 001 нанесен на маркировочную табличку типографским способом в виде цифрового кода, маркировочная табличка крепится на корпус сервера ИВК. Общий вид серверной стойки с указанием места нанесения заводского номера представлен на рисунке 1.
Место нанесения заводского номера

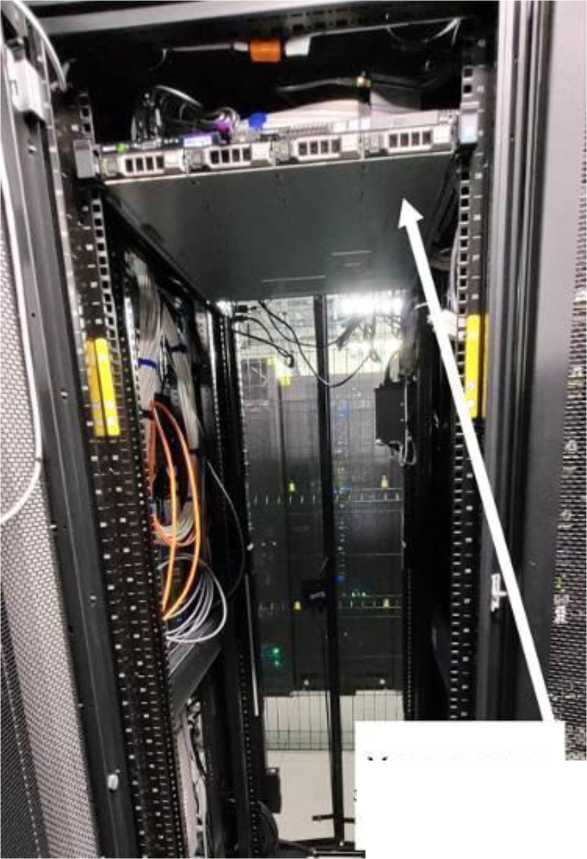

Рисунок 1 - Общий вид сервера ИВК с указанием места нанесения заводского номера
Комплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 - Комплектность АИИС КУЭ
|
Наименование |
Обозначение |
Количество, шт. |
|
Счетчики электрической энергии многофункциональные |
СЭТ-4ТМ.03М.01 |
1 |
|
Счетчики электрической энергии статические |
Меркурий 234 ARTM2-00 PBR.R |
1 |
|
Трансформатор тока |
ТЛО-10 |
3 |
|
Трансформатор тока |
ТОЛ-НТЗ |
3 |
|
Трансформатор напряжения |
НАЛИ-СЭЩ |
1 |
|
Трансформатор напряжения |
ЗНОЛ |
3 |
|
Устройство синхронизации системного времени |
УССВ-2 |
1 |
|
Сервер ИВК |
- |
1 |
|
Документация | ||
|
Паспорт-формуляр |
17254302.384106.114.ФО |
1 |
Состав измерительных каналов (далее-ИК) АИИС КУЭ приведен в таблице 2.
-
1. Допускается изменение наименования ИК без изменения объекта измерений.
-
2. Допускается замена ТТ, ТН, счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик.
-
3. Допускается замена УССВ на аналогичное, утвержденного типа.
-
4. Допускается замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).
-
5. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.
Таблица 2 - Состав измерительных каналов АИИС КУЭ
|
S о S о К |
Наименование ИК |
ТТ |
ТН |
Счетчик |
ИВК |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1 |
ПС 110 кВ Тургеневская, РУ-10 кВ, IV сш 10 кВ, яч. ТГ-410 |
ТЛО-10 200/5 Кл. т. 0,5S Рег. № 25433 11 |
НАЛИ-СЭЩ 10000/100 Кл. т. 0,5 Рег. № 51621-12 |
СЭТ- 4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-12 |
СП ? а Ш о Ои Н 3^ и ю &И |
|
2 |
РП 10 кВ, РУ-10 кВ, сш 10 кВ, яч. 3 |
ТОЛ-НТЗ 200/5 Кл. т. 0,5S Рег. № 69606 17 |
ЗНОЛ 10000/^3/100/^3 Кл. т. 0,2 Рег. № 46738-11 |
Меркурий 234 ARTM2-00 PBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19 |
Примечания:
Таблица 3 - Основные
ИК АИИС КУЭ
|
Номера ИК |
Вид электроэнергии |
Границы основной погрешности (±5), % |
Границы погрешности в рабочих условиях (±5), % |
|
1 |
Активная Реактивная |
1,2 2,4 |
3,8 6,5 |
|
2 |
Активная Реактивная |
1,0 2,2 |
3,8 6,4 |
|
Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), с |
±5 | ||
|
Примечания:
| |||
Таблица 4 - Основные технические
ИК АИИС КУЭ
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество ИК |
2 |
|
Нормальные условия: параметры сети: | |
|
- напряжение, % от ином |
от 98 до 102 |
|
- ток, % от 1ном |
от 100 до 120 |
|
- коэффициент мощности |
0,87 |
|
- частота, Гц |
от 49,6 до 50,4 |
|
температура окружающей среды, °С |
от плюс 21 до плюс 25 |
|
Условия эксплуатации: параметры сети: | |
|
- напряжение, % от ином |
от 90 до 110 |
|
- ток, % от 1ном |
от 1(2) до 120 |
|
- коэффициент мощности |
от 0,5инд до 0,87емк |
|
- частота, Гц |
от 49,6 до 50,4 |
|
температура окружающей среды для ТТ, ТН, °С |
от минус 25 до плюс |
|
температура окружающей среды для счетчиков, °С |
40 |
|
температура окружающей среды для сервера ИВК, °С |
от минус 25 до плюс |
|
атмосферное давление, кПа |
40 |
|
относительная влажность, %, не более |
от плюс 10 до плюс 30 от 80,0 до 106,7 98 |
|
Надежность применяемых в АИИС КУЭ компонентов: Меркурий 234 ARTM2-00 PBR.R (рег.№ 75755-19): | |
|
- среднее время наработки на отказ, ч, не менее |
320000 |
|
- среднее время восстановления работоспособности, ч, не более |
2 |
|
СЭТ-4ТМ.03М.01 (рег.№ 36697-12): | |
|
- среднее время наработки на отказ, ч, не менее |
165000 |
|
- среднее время восстановления работоспособности, ч, не более |
2 |
|
УССВ-2 (рег.№ 54074-13): | |
|
- коэффициент готовности, не менее |
0,95 |
|
- среднее время восстановления работоспособности, ч, не более |
2 |
|
Серверы ИВК | |
|
- коэффициент готовности, не менее |
0,99 |
|
- среднее время восстановления работоспособности, ч, не более |
1 |
|
Глубина хранения информации: Счетчики: Меркурий 234 ARTM2-00 PBR.R (рег.№ 75755-19): | |
|
- 30-минутный профиль нагрузки в двух направлениях, сут, не | |
|
менее |
90 |
|
СЭТ-4ТМ.03М.01 (рег.№ 36697-12) | |
|
- 30-минутный профиль нагрузки в двух направлениях, сут, не | |
|
менее |
114 |
|
Серверы ИВК: | |
|
- хранение результатов измерений и информации состояний | |
|
средств измерений, лет, не менее |
3,5 |
Надежность системных решений:
-
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.
Регистрация событий:
-
- в журнале событий счетчика:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекции времени в счетчике.
Защищенность применяемых компонентов:
-
- механическая защита от несанкционированного доступа и пломбирование:
-
- электросчетчика;
-
- промежуточных клеммников вторичных цепей напряжения;
-
- испытательной коробки;
-
- сервера ИВК.
-
- защита информации на программном уровне:
-
- результатов измерений (при передаче, возможность использования цифровой подписи);
-
- установка пароля на счетчик;
-
- установка пароля на сервер ИВК.
