Номер по Госреестру СИ: 94560-25
94560-25 Установка производства сжиженного природного газа производительностью 2,0 тонны в час
(КСПГ-2.0)
Назначение средства измерений:
Установка производства сжиженного природного газа производительностью 2,0 тонны в час КСПГ-2.0 (далее - установка) предназначена для измерений объема и объемного расхода газа, массы и массового расхода жидкости, температуры, давления газа и жидкости, аналоговых сигналов (постоянного тока) при технологических процессах.
Внешний вид.
Установка производства сжиженного природного газа производительностью 2,0 тонны в час
Рисунок № 1
Общие сведения
Дата публикации - 06.02.2025
Срок свидетельства -
Номер записи - 196364
ID в реестре СИ - 1423220
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Завод Sichuan Jinxing Petroleum and Chemistry Industry Machinery Equipment Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№240 от 2025.02.05 ПРИКАЗ_Об утверждении типов средств измерений (18)
№302 от 2015.03.13 Об утверждении эталонов единиц величин
№1889 от 2014.11.21 Об утверждении эталонов единиц величин ФБУ Нижегородский ЦСМ (110)
№1004 от 2013.08.29 Об утверждении государственных эталонов единиц величин (ФБУ "Брянский ЦСМ")
Наличие аналогов СИ: Установка производства сжиженного природного газа производительностью 2,0 тонны в час (КСПГ-2.0)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Завод Sichuan Jinxing Petroleum and Chemistry Industry Machinery Equipment Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94560-25 |
Установка производства сжиженного природного газа производительностью 2,0 тонны в час, КСПГ-2.0 Завод Sichuan Jinxing Petroleum and Chemistry Industry Machinery Equipment Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
Отчет позволяет вывести информацию о всех поверках, выполненных с применением аттестованных эталонов единиц величин.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, названию, владельцу или номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Кто поверяет Установка производства сжиженного природного газа производительностью 2,0 тонны в час (КСПГ-2.0)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Установка производства сжиженного природного газа производительностью 2,0 тонны в час (КСПГ-2.0)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) обеспечивает реализацию функций установки. ПО установки реализовано в контроллерах системы автоматизированного контроля и управления установкой (далее - ИВК) и компьютерах сервера приложений (далее - сервер приложений). Идентификационные данные ПО указаны в таблице 1. Метрологические характеристики установки указаны с учетом влияния ПО.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
ИВК |
Сервер приложений | |
|
Идентификационное наименование ПО |
HOLLiAS MACS |
HOLLiAS MACS |
|
Номер версии (идентификационный номер) ПО |
V6.5.4B2 |
V6.5.3 |
|
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Отладка всей системы» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательОбщество с ограниченной ответственностью «Нефтегазовые инновации» (ООО «Нефтегазовые инновации»)
Адрес: 117342, г. Москва, ул. Бутлерова, д. 17, помещ. 65
Teлефон: +7 (495) 645-00-19,
E-mail: sale@oginn.ru
Изготовитель
Завод Sichuan Jinxing Petroleum and Chemistry Industry Machinery Equipment Co., Ltd, КНРПравообладатель
Общество с ограниченной ответственностью «Нефтегазовые инновации» (ООО «Нефтегазовые инновации»)Адрес: 117342, г. Москва, ул. Бутлерова, д. 17, помещ. 65
Teлефон: +7 (495) 645-00-19,
E-mail: sale@oginn.ru
Принцип действия установки основан на косвенном методе динамических измерений объема и объемного расхода газа, прямого метода динамических измерений массы и массового расхода жидкости, измерений давления и температуры жидкости и газа, аналоговых сигналов (постоянного тока).
Значения объема и объемного расхода газа измеряются с применением вихревых и турбинных расходомеров. Значения массы и массового расхода жидкости измеряются с применением счетчиков-расходомеров массовых. Значения силы постоянного тока измеряются с применением системы автоматизированного контроля и управления установкой. Значения температуры измеряются с применением термосопротивлений платиновых. Значения давления измеряются с применением датчиков давления.
Установка представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта. Монтаж и наладка установки осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на установку и эксплуатационными документами на ее компоненты.
Установка конструктивно состоит из технологических блоков (фильтрации и сепарации природного газа, декарбонизации, демеркуризации, дегидратации и фильтрации, удаления тяжелых углеводородов, криогенного теплообменника, хранения, смешанного хладагента, погрузки на транспортное средство, производства азота, инструментального воздуха и опреснения воды), размещенных в блок-боксах, обеспечивающих условия эксплуатации компонентов и оборудования и резервуаров хранения сниженного природного газа, установленных на одной производственной площадке и связанных между собой технологическими трубопроводами. В состав технологических блоков входят компоненты (автономные блоки), формирующие измерительные каналы (ИК), приведенные в таблице 2.
Общий вид установки с указанием места нанесения заводского номера приведен на рисунке 1.
Заводской номер, состоящий из двух цифр (01), нанесен на табличку, закрепленную на блок-боксе «Блок фильтрации и сепарации природного газа», методом лазерной гравировки.
Место нанесения заводского номера

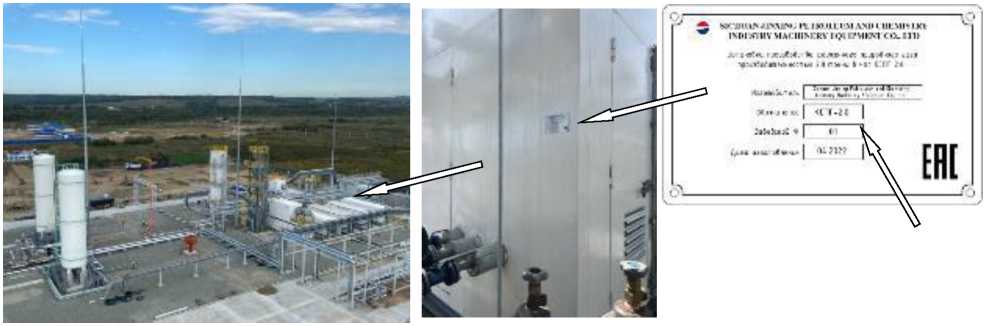

Рисунок 1 - Общий вид установки с указанием места нанесения заводского номера
Пломбировка установки не предусмотрена.
Конструкцией установки места нанесения знаков утверждения типа и поверки не предусмотрены.
Состав и основные метрологические характеристики ИК, параметры измеряемой среды и показатели надежности приведены в таблицах 2-4.
Таблица 2 -
|
№ п/п |
№ позиции прибора |
Наименование |
Первичный измерительный преобразователь |
Вторичная часть |
Диапазон измерения |
Пределы допускаемой по-грешно* сти |
|
1. Блок фильтрации и сепарации природного газа | ||||||
|
1 |
TE-0101 |
ИК температуры |
Термопреобразователь сопротивления платиновый WZGPK, № TE-0101, Л = ± 0,8 °C |
Модуль K- RTD01, № F206, Л = ± 1,0 °C |
от - 20 °C до + 100 °C |
Л = ± 1,8 °C |
|
2 |
PT- 0101 |
ИК давления |
Преобразователь давления 3051, № 078840085, Y = ± 0,5 % |
Модуль K-AI01, № F203, Y = ± 0,3 % |
от 0 до 1,0 МПа |
Y = ± 0,8 % |
|
3 |
FE- 0101A |
ИК объема и объемного расхода природного газа |
Вихревой расходомер Focswirl5102, № HH2112220040001, 5 = ± 3,75 % |
Модуль K-AI01, № F203, 5 = ± 1,25 % |
от 150 до 2250 м3/ч |
5 = ± 5,0 % |
|
4 |
FE- 0101B |
ИК объема и объемного расхода природного газа |
Вихревой расходомер Focswirl 5102, № HH2112220040002, 5 = ± 3,75 % |
Модуль K-AI01, № F203, 5 = ± 1,25 %c |
от 150 до 2250 м3/ч |
5 = ± 5,0 % |
|
5 |
TE- 0102 |
ИК температуры |
Термопреобразователь сопротивления платиновый WZGPK, № TE-0102, Л = ± 0,8 °C |
Модуль K- RTD01, № F206, Л = ± 1,0 °C |
от - 20 °C до + 100 °C |
Л = ± 1,8 °C |
|
6 |
PT- 0102 |
ИК давления |
Преобразователь давления 3051, № 078840067, Y = ± 0,5 % |
Модуль K-AI01, № F203, Y = ± 0,3 % |
от 0 до 1,0 МПа |
Y = ± 0,8 % |
|
7 |
FE-0102 |
ИК объема и объемного расхода природного газа |
Вихревой расходомер Focswirl5102, № HH2112220041001, 5 = ± 3,75 % |
Модуль K-AI01, № F203, 5 = ± 1,25 %c |
от 2,5 до 30 м3/ч |
5 = ± 5,0 % |
|
№ п/п |
№ позиции прибора |
Наименование |
Первичный измерительный преобразователь |
Вторичная часть |
Диапазон измерения |
Пределы допускаемой погрешности |
|
8 |
PT- 0103 |
ИК давления |
Преобразователь давления 3051, № 078840234, Y = ± 0,5 % |
Модуль K-AI01, № F203, Y = ± 0,3 % |
от 0 до 10 МПа |
Y = ± 0,8 % |
|
9 |
PT-0201 |
ИК давления |
Преобразователь давления 3051, № 078840065, Y = ± 0,5 % |
Модуль K-AI01, № F204, Y = ± 0,3 % |
от 0 до 0,4 МПа |
Y = ± 0,8 %с |
|
3. Блок декарбонизации | ||||||
|
10 |
TE-0301 |
ИК температуры |
Термопреобразователь сопротивления платиновый WZGPK, № TE-0301, Л = ± 0,8 °C |
Модуль K- RTD01, № F206, Л = ± 1,0 °C |
от 0 °C до +100 °C |
Л = ± 1,8 °C |
|
11 |
LT- 0301 |
ИК постоянного тока |
- |
K-AI01, № F204 |
от 4 до 20 мА |
Л = ± 0,05 мА |
|
12 |
PT- 0301 |
ИК давления |
Преобразователь давления 3051, № 078840073, Y = ± 0,5 % |
Модуль K-AI01, № F204, Y = ± 0,3 % |
от 0 до 1,0 МПа |
Y = ± 0,8 %с |
|
13 |
PT- 0302 |
ИК давления |
Преобразователь давления 3051, № 078840213, Y = ± 0,5 %с |
Модуль K-AI01, № F204, Y = ± 0,3 % |
от 0 до 10 МПа |
Y = ± 0,8 % |
|
14 |
TE-0302 |
ИК температуры |
Термопреобразователь сопротивления платиновый WZGPK, № TE-0302, Л = ± 0,8 °C |
Модуль K-AI01, № F204, Л = ± 1,0 °C |
от 0 °C до + 100 °C |
Л = ± 1,8 °C |
|
15 |
LT- 0302 |
ИК постоянного тока |
Модуль K-AI01, № F205 |
от 4 до 20 мА |
Л = ± 0,05 мА | |
|
№ п/п |
№ позиции прибора |
Наименование |
Первичный измерительный преобразователь |
Вторичная часть |
Диапазон измерения |
Пределы допускаемой по грешности |
|
16 |
TE-0303 |
ИК температуры |
Термопреобразователь сопротивления платиновый WZGPK, № TE-0303, л = ± 0,8 °C |
Модуль K- RTD01, № F206, л = ± 1,0 °C |
от 0 °C до +100 °C |
л = ± 1,8 °C |
|
17 |
AT-0301 |
ИК постоянного тока |
Модуль K-AI01, № F205 |
от 4 до 20 мА |
л = ± 0,05 мА | |
|
18 |
PT- 0303 |
ИК давления |
Преобразователь давления 3051, № 078840211, Y = ± 0,5 % |
Модуль K-AI01, № F205, Y = ± 0,3 % |
от 0 до 10 МПа |
Y = ± 0,8 % |
|
19 |
LT- 0303 |
ИК постоянного тока |
Модуль K-AI01, № F205 |
от 4 до 20 мА |
л = ± 0,05 мА | |
|
20 |
PT- 0304 |
ИК давления |
Преобразователь давления 3051, № 078840218, Y = ± 0,5 % |
Модуль K-AI01, № F205, Y = ± 0,3 % |
от 0 до 10 МПа |
Y = ± 0,8 % |
|
21 |
FE- 0302 |
ИК объема и объемного расхода обедненного раствора, поступающего в абсорбцион ную колонну |
Вихревой расходомер Focvor 4202, № HH2112220044001, 5 = ± 3,75 % |
Модуль K-AI01, № F205, 5 = ± 1,25 % |
от 1,5 до 23,0 м3/ч |
5 = ± 5,0 % |
|
22 |
TE- 0305 |
ИК температуры |
Термопреобразователь сопротивления платиновый WZGPK, № TE-0305, л = ± 1,05 °C |
Модуль K- RTD01, № F206, л = ± 1,0 °C |
от 0 °C до + 150 °C |
л = ± 2,1 °C |
|
23 |
LT- 0304 |
ИК постоянного тока |
Модуль K-AI01, № R203 |
от 4 до 20 мА |
л = ± 0,05 мА |
|
№ п/п |
№ позиции прибора |
Наименование |
Первичный измерительный преобразователь |
Вторичная часть |
Диапазон измерения |
Пределы допускаемой по грешности |
|
24 |
TE- 0307 |
ИК температуры |
Термопреобразователь сопротивления платиновый WZGPK, № TE-0307, Л = ± 1,05 °C |
Модуль K- RTD01, № F206, Л = ± 1,0 °C |
от 0 °C до + 150 °C |
Л = ± 2,1 °C |
|
25 |
TE- 0308 |
ИК температуры |
Термопреобразователь сопротивления платиновый WZGPK, № TE-0308, Л = ± 1,05 °C |
Модуль K- RTD01, № F206, Л = ± 1,0 °C |
от 0 °C до + 150 °C |
Л = ± 2,1 °C |
|
26 |
TE- 0309 |
ИК температуры |
Термопреобразователь сопротивления платиновый WZGPK, № TE-0309, Л = ± 1,05 °C |
Модуль K- RTD01, № F206, Л = ± 1,0 °C |
от 0 °C до + 150 °C |
Л = ± 2,1 °C |
|
27 |
TE- 0306 |
ИК температуры |
Термопреобразователь сопротивления платиновый WZGPK, № TE-0306, Л = ± 1,05 °C |
Модуль K- RTD01, № F207, Л = ± 1,0 °C |
от 0 °C до + 150 °C |
Л = ± 2,1 °C |
|
28 |
PT- 0305 |
ИК давления |
Преобразователь давления 3051, № 078840059, Y = ± 0,5 % |
Модуль K-AI01, № R203, Y = ± 0,3 % |
от 0 до 200 кПа |
Y = ± 0,8 % |
|
29 |
TE- 0310 |
ИК температуры |
Термопреобразователь сопротивления платиновый WZGPK, № TE-0310, Л = ± 1,05 °C |
Модуль K- RTD01, № F207, Л = ± 1,0 °C |
от 0 °C до + 150 °C |
Л = ± 2,1 °C |
|
№ п/п |
№ позиции прибора |
Наименование |
Первичный измерительный преобразователь |
Вторичная часть |
Диапазон измерения |
Пределы допускаемой погрешности |
|
30 |
TE- 0304 |
ИК температуры |
Термопреобразователь сопротивления платиновый WZGPK, № TE-0304, Л = ± 0,8 °C |
Модуль K- RTD01, № F207, Л = ± 1,0 °C |
от 0 °C до + 100 °C |
Л = ± 1,8 °C |
|
31 |
PT- 0306 |
ИК давления |
Преобразователь давления 3051, № 078840063, Y = ± 0,5 % |
K-RTD01, № F207, Y = ± 0,3 % |
от 0 до 160 кПа |
Y = ± 0,8 % |
|
32 |
LT- 0305 |
ИК постоянного тока |
Модуль K-AI01, R203 |
от 4 до 20 мА |
Л = ± 0,05 мА | |
|
33 |
TE-0311 |
ИК температуры |
Термопреобразователь сопротивления платиновый WZGPK, № TE-0311, Л = ± 0,8 °C |
Модуль K- RTD01, № F207, Л = ± 1,0 °C |
от 0 °C до + 100 °C |
Л = ± 1,8 °C |
|
34 |
FE-0301 |
ИК объема и объемного расхода обедненного раствора, поступающего в абсорбционную колонну |
Вихревой расходомер Focvor4202, № HH2112220044002, 5 = ± 3,75 % |
Модуль K-AI01, № R203, 5 = ± 1,25 % |
от 1,5 до 23,0 м3/ч |
5 = ± 5,0 % |
|
35 |
LT- 0306 |
ИК постоянного тока |
Модуль K-AI01, № R203 |
от 4 до 20 мА |
Л = ± 0,05 мА | |
|
4. Блок демеркуризации, дегидратации и фильтрации | ||||||
|
36 |
FE-0401 |
ИК объема и объемного расхода осушенного и демеркуризирован-ного газа |
Вихревой расходомер Focvor4202, № HH2112220045001, 5 = ± 3,75 % |
Модуль K-AI01, № R204, 5 = ± 1,25 % |
от 2 до 15 м3/ч |
5 = ± 5,0 % |
|
37 |
PT- 0401 |
ИК давления |
Преобразователь давления 3051, № 078840226, Y = ± 0,5 % |
Модуль K-AI01, № R204, Y = ± 0,3 % |
от 0 до 10 МПа |
Y = ± 0,8 % |
|
№ п/п |
№ позиции прибора |
Наименование |
Первичный измерительный преобразователь |
Вторичная часть |
Диапазон измерения |
Пределы допускаемой по грешности |
|
38 |
PT- 0403 |
ИК давления |
Преобразователь давления 3051, № 078840223, Y = ± 0,5 % |
Модуль K-AI01, № R204, Y = ± 0,3 % |
от 0 до 10 МПа |
Y = ± 0,8 % |
|
39 |
TE- 0401A |
ИК температуры |
Термопреобразова тель сопротивления платиновый WZGPK, № TE-0401A, Л = ± 1,8 °C |
Модуль K-RTD01, № F207, Л = ± 1,0 °C |
от 0 °C до + 300 °C |
Л = ± 2,8 °C |
|
40 |
TE- 0401B |
ИК температуры |
Термопреобразова тель сопротивления платиновый WZGPK, № TE-0401B, Л = ± 1,8 °C |
Модуль K-RTD01, № F208, Л = ± 1,0 °C |
от 0 °C до + 300 °C |
Л = ± 2,8 °C |
|
41 |
TE- 0401C |
ИК температуры |
Термопреобразова тель сопротивления платиновый WZGPK, № TE-0401C, Л = ± 1,8 °C |
Модуль K-RTD01, № R106, Л = ± 1,0 °C |
от 0 °C до + 300 °C |
Л = ± 2,8 °C |
|
42 |
TE- 0401D |
ИК температуры |
Термопреобразова тель сопротивления платиновый WZGPK, № TE-0401D, Л = ± 1,8 °C |
Модуль RTD01, № F208, Л = ± 1,0 °C |
от 0 °C до + 300 °C |
Л = ± 2,8 °C |
|
43 |
TE- 0402A |
ИК температуры |
Термопреобразователь сопротивления платиновый WZGPK, № TE-0402A, Л = ± 1,8 °C |
Модуль К-RTD01, № F208, Л = ± 1,0 °C |
от 0 °C до + 300 °C |
Л = ± 2,8 °C |
|
44 |
TE- 0402B |
ИК температуры |
Термопреобразователь сопротивления платиновый WZGPK, № TE-0402B, Л = ± 1,8 °C |
Модуль K- RTD01, № R106, Л = ± 1,0 °C |
от 0 °C до + 300 °C |
Л = ± 2,8 °C |
|
№ п/п |
№ позиции прибора |
Наименование |
Первичный измерительный преобразователь |
Вторичная часть |
Диапазон измерения |
Пределы допускаемой по грешности |
|
45 |
TE- 0402C |
ИК температуры |
Термопреобразователь сопротивления платиновый WZGPK, № TE-0402C, Л = ± 1,8 °C |
Модуль К-RTD01, № F208, Л = ± 1,0 °C |
от 0 °C до + 300 °C |
Л = ± 2,8 °C |
|
46 |
TE- 0402D |
ИК температуры |
Термопреобразователь сопротивления платиновый WZGPK, № TE-0402D, Л = ± 1,8 °C |
Модуль К-RTD01, № F208, , Л = ± 1,0 °C |
от 0 °C до + 300 °C |
Л = ± 2,8 °C |
|
47 |
ТЕ-0404 |
ИК температуры |
Термопреобразова тель сопротивления платиновый WZGPK, № ТЕ-0404, Л = ± 2,4 °C |
Модуль K-RTD01, № R106, Л = ± 1,0 °C |
от 0 °C до + 420 °C |
Л = ± 3,4 °C |
|
48 |
ТЕ-0405 |
ИК температуры |
Термопреобразователь сопротивления платиновый WZP, № 245, Л = ± 2,4 °C |
Модуль K-AI01, № F301, Л = ± 1,0 °C |
от 0 °C до + 420 °C |
Л = ± 3,4 °C |
|
49 |
ТЕ-0406 |
ИК температуры |
Термопреобразователь сопротивления платиновый WZPK, № 235, Л = ± 2,4 °C |
Модуль K-AI01, № F301, Л = ± 1,0 °C |
от 0 °C до + 420 °C |
Л = ± 3,4 °C |
|
50 |
ТЕ-0407 |
ИК температуры |
Термопреобразователь сопротивления платиновый WZP, № 241, Л = ± 2,4 °C |
Модуль K-AI01, № F301, Л = ± 1,0 °C |
от 0 °C до + 420 °C |
Л = ± 3,4 °C |
|
51 |
PT- 0402A |
ИК давления |
Преобразователь давления 3051, № 078840214, Y = ± 0,5 % |
Модуль K-AI01, № R204 Y = ± 0,3 % |
от 0 до 10 МПа |
Y = ± 0,8 % |
|
№ п/п |
№ позиции прибора |
Наименование |
Первичный измерительный преобразователь |
Вторичная часть |
Диапазон измерения |
Пределы допускаемой погрешности |
|
52 |
PT- 0402B |
ИК давления |
Преобразователь давления 3051, № 078840221, Y = ± 0,5 % |
Модуль K-AI01, № R204, Y = ± 0,3 % |
от 0 до 10 МПа |
Y = ± 0,8 % |
|
53 |
PT- 0402C |
ИК давления |
Преобразователь давления 3051, № 078840233, Y = ± 0,5 % |
Модуль K-AI01, № R204, Y = ± 0,3 % |
от 0 до 10 МПа |
Y = ± 0,8 % |
|
54 |
PT- 0402D |
ИК давления |
Преобразователь давления 3051, № 078840236, Y = ± 0,5 % |
Модуль K-AI01, № R204, Y = ± 0,3 % |
от 0 до 10 МПа |
Y = ± 0,8 % |
|
55 |
TE- 0403 |
ИК температуры |
Термопреобразователь сопротивления платиновый WZGPK, № TE-0403, Л = ± 0,8 °C |
Модуль K- RTD01, № R106, Л = ± 1,0 °C |
от 0 °C до + 100 °C |
Л = ± 1,8 °C |
|
56 |
LT- 0401 |
ИК постоянного тока |
Модуль K-AI01, № R205 |
от 4 до 20 мА |
Л = ± 0,05 мА | |
|
57 |
AT- 0401 |
ИК постоянного тока |
Модуль K-AI01, № R205 |
от 4 до 20 мА |
Л = ± 0,05 мА | |
|
5. Блок удаления тяжелых углеводородов | ||||||
|
58 |
FE- 0501 |
ИК объема и объемного расхода газа регенерации, очищенного от тяжелых углеводородов |
Вихревой расходомер Focvor4202, № HH2112220045002, 5 = ± 3,75 % |
Модуль K-AI01, № R205, 5 = ± 1,25 % |
от 2 до 15 м3/ч |
5 = ± 5,0 % |
|
59 |
TE- 0501A |
ИК температуры |
Термопреобразователь сопротивления платиновый WZGPK, № TE-0501A, Л = ± 1,9 °C |
Модуль K-RTD01, № R106. Л = ± 1,0 °C |
от 0 °C до + 320 °C |
Л = ± 2,9 °C |
|
№ п/п |
№ позиции прибора |
Наименование |
Первичный измерительный преобразователь |
Вторичная часть |
Диапазон измерения |
Пределы допускаемой по грешности |
|
60 |
TE- 0501B |
ИК температуры |
Термопреобразова тель сопротивления платиновый WZGPK, № TE-0501B, Л = ± 1,9 °C |
Модуль K-RTD01, № F208, Л = ± 1,0 °C |
от 0 °C до + 320 °C |
Л = ± 2,9 °C |
|
61 |
TE- 0501C |
ИК температуры |
Термопреобразова тель сопротивления платиновый WZGPK, № TE-0501C, Л = ± 1,9 °C |
Модуль K-RTD01, № R106, Л = ± 1,0 °C |
от 0 °C до + 320 °C |
Л = ± 2,9 °C |
|
62 |
TE- 0501D |
ИК температуры |
Термопреобразова тель сопротивления платиновый WZGPK, № TE-0501D, Л = ± 1,9 °C |
Модуль K-RTD01, № F208, Л = ± 1,0 °C |
от 0 °C до + 320 °C |
Л = ± 2,9 °C |
|
63 |
TE-0502 |
ИК температуры |
Термопреобразова тель сопротивления платиновый WZGPK, № TE-0502, Л = ± 1,9 °C |
Модуль K-RTD01, № R106, Л = ± 1,0 °C |
от 0 °C до + 320 °C |
Л = ± 2,9 °C |
|
64 |
PT- 0501A |
ИК давления |
Преобразователь давления 3051, № 078840230, Y = ± 0,5 % |
Модуль K-AI01, № R205, Y = ± 0,3 % |
от 0 до 10 МПа |
Y = ± 0,8 % |
|
65 |
PT- 0501B |
ИК давления |
Преобразователь давления 3051, № 078840225, Y = ± 0,5 % |
Модуль K-AI01, № R205, Y = ± 0,3 % |
от 0 до 10 МПа |
Y = ± 0,8 % |
|
66 |
PT- 0502 |
ИК давления |
Преобразователь давления 3051, № 078840235, Y = ± 0,5 % |
Модуль K-AI01, № R205, Y = ± 0,3 % |
от 0 до 10 МПа |
Y = ± 0,8 % |
|
№ п/п |
№ позиции прибора |
Наименование |
Первичный измерительный преобразователь |
Вторичная часть |
Диапазон измерения |
Пределы допускаемой погрешности |
|
67 |
TE- 0507 |
ИК температуры |
Термопреобразова тель сопротивления платиновый WZGPK, № TE-0508, Л = ± 0,8 °C |
Модуль K-RTD01, № R107, Л = ± 1,0 °C |
от 0 °C до + 100 °C |
Л = ± 1,8 °C |
|
68 |
TE- 0503 |
ИК температуры |
Термопреобразова тель сопротивления платиновый WZGPK, № TE-0503, Л = ± 0,8 °C |
Модуль K-RTD01, № R107, Л = ± 1,0 °C |
от - 100 °C до + 100 °C |
Л = ± 1,8 °C |
|
69 |
TE- 0504 |
ИК температуры |
Термопреобразова тель сопротивления платиновый WZGPK, № TE-0504, Л = ± 0,8 °C |
Модуль K-RTD01, № R107, Л = ± 1,0 °C |
от 0 °C до + 100 °C |
Л = ± 1,8 °C |
|
70 |
TE- 0505 |
ИК температуры |
Термопреобразователь сопротивления платиновый WZGPK, № TE-0505, Л = ± 0,8 °C |
Модуль K- RTD01, № R107, Л = ± 1,0 °C |
от 0 °C до + 100 °C |
Л = ± 1,8 °C |
|
71 |
TE- 0506 |
ИК температуры |
Термопреобразова тель сопротивления платиновый WZGPK, № TE-0506, Л = ± 0,8 °C |
Модуль K-RTD01, № R107, Л = ± 1,0 °C |
от 0 °C до + 100 °C |
Л = ± 1,8 °C |
|
72 |
PT- 0503 |
ИК давления |
Преобразователь давления 3051, № 078840084, Y = ± 0,5 % |
Модуль K-AI01, № F201 |
от 0 до 1,0 МПа |
Y = ± 0,8 % |
|
73 |
FE- 0502 |
ИК объема и объемного расхода газа (хладагента, очищенного от тяжелых углеводородов) |
Турбинный расхо домер Foctur7102, № L1560816, 5 = ± 3,75 % |
Модуль K-AI01, № F201 |
от 0,06 до 0,60 м3/ч |
5 = ± 5,0 % |
|
№ п/п |
№ позиции прибора |
Наименование |
Первичный измерительный преобразователь |
Вторичная часть |
Диапазон измерения |
Пределы допускаемой по грешности |
|
6. Блок криогенного теплообменника | ||||||
|
74 |
TE- 0801 |
ИК температуры |
Термопреобразова тель сопротивления платиновый WZGPK, № TE-0801, Л = ± 0,8 °C |
Модуль K- RTD01, № R107, Л = ± 1,0 °C |
от 0 °C до + 100 °C |
Л = ± 1,8 °C |
|
75 |
TE- 0802 |
ИК температуры |
Термопреобразова тель сопротивления платиновый WZGPK, № TE-0802, Л = ± 0,8 °C |
Модуль K- RTD01, № R107, Л = ± 1,0 °C |
от 0 °C до + 100°C |
Л = ± 1,8 °C |
|
76 |
TE- 0804 |
ИК температуры |
Термопреобразова тель сопротивления платиновый WZGPK, № TE-0804, Л = ± 0,8 °C |
Модуль K- RTD01, № R108, Л = ± 1,0 °C |
от 0 °C до + 100 °C |
Л = ± 1,8 °C |
|
77 |
TE-0805 |
ИК температуры |
Термопреобразова тель сопротивления платиновый WZGPK, № TE-0805, Л = ± 0,8 °C |
Модуль K- RTD01, № R108, Л = ± 1,0 °C |
от 0 °C до + 100 °C |
Л = ± 1,8 °C |
|
78 |
TE- 0806 |
ИК температуры |
Термопреобразователь сопротивления платиновый WZGPK, № ТЕ-0507, Л = ± 0,8 °C |
Модуль K- RTD01, № R108, Л = ± 1,0 °C |
от 0 °C до + 100 °C |
Л = ± 1,8 °C |
|
79 |
TE- 0821 |
ИК температуры |
Термопреобразова тель сопротивления платиновый WZGPK, № TE-0821, Л = ± 1,3 °C |
Модуль K- RTD01, № F206, Л = ± 1,0 °C |
от - 200 °C до + 100 °C |
Л = ± 2,3 °C |
|
№ п/п |
№ позиции прибора |
Наименование |
Первичный измерительный преобразователь |
Вторичная часть |
Диапазон измерения |
Пределы допускаемой погрешности |
|
80 |
TE-0822 |
ИК температуры |
Термопреобразователь сопротивления платиновый WZGPK, № TE-0822, Л = ± 1,3 °C |
Модуль K- RTD01, № F206, Л = ± 1,0 °C |
от - 200 °C до + 100 °C |
Л = ± 2,3 °C |
|
81 |
TE-0823 |
ИК температуры |
Термопреобразователь сопротивления платиновый WZGPK, № TE-0823, Л = ± 0,8 °C |
Модуль K- RTD01, № F206, Л = ± 1,0 °C |
от - 100 °C до + 100 °C |
Л = ± 1,8 °C |
|
82 |
PT- 0801 |
ИК давления |
Преобразователь давления 3051, № 078840237, Y = ± 0,5 % |
Модуль K-AI01, № F201, Y = ± 0,3 % |
от 0 до 10 МПа |
Y = ± 0,8 % |
|
83 |
PT- 0804 |
ИК давления |
Преобразователь давления измерительный EJA430E, № S4XC22133, Y = ± 0,5 % |
Модуль K-AI01, № F201, Y = ± 0,3 % |
от 0 до 4 МПа |
Y = ± 0,8 % |
|
84 |
PT- 0802 |
ИК давления |
Преобразователь давления измерительный EJA430E, № S4XC22132, Y = ± 0,5 % |
Модуль K-AI01, № F201, Y = ± 0,3 % |
от 0 до 4 МПа |
Y = ± 0,8 % |
|
85 |
PT- 0803 |
ИК давления |
Преобразователь давления измерительный EJA430E, № S4XC22123, Y = ± 0,5 %c |
Модуль K-AI01, № F201, Y = ± 0,3 % |
от 0 до 1 МПа |
Y = ± 0,8 % |
|
86 |
LT- 0801 |
ИК постоянного тока |
- |
K-AIOI, № F203 |
от 4 до 20 мА |
Л = ±0,05 мА |
|
87 |
PT- 0805 |
ИК давления |
Преобразователь давления измерительный EJA430E, № S4XC22122, Y = ± 0,5 % |
Модуль K-AI01, № F202, Y = ± 0,3 % |
от 0 до 1 МПа |
Y = ± 0,8 % |
|
№ п/п |
№ позиции прибора |
Наименование |
Первичный измерительный преобразователь |
Вторичная часть |
Диапазон измерения |
Пределы допускаемой погрешности |
|
88 |
PT- 0806 |
ИК давления |
Преобразователь давления измерительный EJA430E, № S4XC22131, Y = ± 0,5 % |
Модуль K-AI01, № F202, Y = ± 0,3 % |
от 0 до 4 МПа |
Y = ± 0,8 % |
|
89 |
PT- 0807 |
ИК давления |
Преобразователь давления 3051, № 078840064, Y = ± 0,5 % |
Модуль K-AI01, № F202, Y = ± 0,3 % |
от 0 до 1,0 МПа |
Y = ± 0,8 % |
|
90 |
FE-0801 |
ИК массового расхода и массы СПГ |
Массовый расходомер CMF 100, № 21198456 /3509781 (регистрационный № 45115-16), 5 = ± 0,5 % |
K-AI01, № F203, 5 = ± 1,25 % |
от 1,36 до 13,61 т/ч |
5 = ± 1,75 % |
|
8. |
Блок смешанного хладагента | |||||
|
91 |
FE-1101 |
ИК объема и объемного расхода газообразного азота (общего трубопровода) |
Вихревой расходомер Focsvirl5102, №HH2112220042001, 5 = ± 3,75 % |
Модуль K-AI01, № F203, 5 = ± 1,25 %с |
от 2,5 до 30,0 м’/ч |
5 = ± 5,0 %с |
|
92 |
PT-1101 |
ИК давления |
Преобразователь давления 3051, № 078840068, Y = ± 0,5 % |
Модуль K-AI01, № F203, Y = ± 0,3 % |
от 0 до 1,0 МПа |
Y = ± 0,8 %с |
|
93 |
TE-1101 |
ИК температуры |
Термопреобразователь сопротивления платиновый WZGPK, № TE-1101, Л = ± 0,8 °C |
Модуль K- RTD01, № F207, Л = ± 1,0 °C |
от 0 °C до + 100 °C |
Л = ± 1,8 °C |
|
94 |
FE-1103 |
ИК объема и объемного расхода газа (хладагента) |
Вихревой расходомер Focsvirl5102, №HH2112220043001, 5 = ± 3,75 % |
Модуль K-AI01, № F204, 5 = ± 1,25 %с |
от 4,5 до 60 м’/ч |
5 = ± 5,0 % |
|
№ п/п |
№ позиции прибора |
Наименование |
Первичный измерительный преобразователь |
Вторичная часть |
Диапазон измерения |
Пределы допускаемой погрешности |
|
95 |
PT- 1102 |
ИК давления |
Преобразователь давления 3051, № 078840183, Y = ± 0,5 % |
Модуль K-AI01, № F204, Y ± 0,3 % |
от 0 до 4 МПа |
Y = ± 0,8 % |
|
96 |
TE-1102 |
ИК температуры |
Термопреобразователь сопротивления платиновый WZGPK, № TE-1102, Л = ± 0,8 °C |
Модуль K- RTD01, № F207, Л = ± 1,0 °C |
от 0 °C до + 100 °C |
Л = ± 1,8 °C |
|
97 |
TE-1103 |
ИК температуры |
Термопреобразователь сопротивления платиновый WZGPK, № TE-1103, Л = ± 0,8 °C |
Модуль K- RTD01, № F207, Л = ± 1,0 °C |
от 0 °C до + 100 °C |
Л = ±1,8 °C |
|
98 |
LT-1101 |
ИК постоянного тока |
Модуль K-AI01, № F204 |
от 4 до 20 мА |
Л = ± 0,05 мА | |
|
9. Блок погрузки на транспортное средство | ||||||
|
99 |
PT-1201 |
ИК давления |
Преобразователь давления 3051, № 078840087, Y = ± 0,5 % |
Модуль K-AI01, № F204, Y = ± 0,3 % |
от 0 до 1,0 МПа |
Y = ± 0,8 %с |
|
100 |
FE-1201 |
ИК массового расхода и массы СПГ |
Массовый расходомер CMF 300, № 13458235/3516975 (регистрационный № 45115-16), 5 = ± 0,5 % |
Модуль K-AI01, № F204, 5 = ± 1,25 % |
от 13,6 до 136,1 т/ч |
5 = ± 1,75 % |
|
№ п/п |
№ позиции прибора |
Наименование |
Первичный измерительный преобразователь |
Вторичная часть |
Диапазон измерения |
Пределы допускаемой погрешности |
|
101 |
ТЕ- 1201A |
ИК температуры |
Термопреобразователь сопротивления платиновый WZGPK, № ТЕ-1201А, Л = ± 1,3 °C |
Модуль K- RTD01, № F207, Л = ± 1,0 °C |
от-200 °C до + 100 °C |
Л = ± 2,3 °C |
|
102 |
TE- 1201B |
ИК температуры |
Термопреобразователь сопротивления платиновый WZGPK, № TE-1201B, Л = ± 1,3 °C |
Модуль K- RTD01, № F207, Л = ± 1,0 °C |
от -200 °C до + 100 °C |
Л = ± 2,3 °C |
|
10. |
Блок производства азота, инструментального воздуха и опреснения воды | |||||
|
103 |
TE-2201 |
ИК температуры |
Термопреобразователь сопротивления платиновый WZGPK, № TE-2201, Л = ± 0,8 °C |
Модуль K- RTD01, № F207, Л = ± 1,0 °C |
от 0 °C до + 100 °C |
Л = ± 1,8 °C |
|
104 |
PT- 2201 |
ИК давления |
Преобразователь давления 3051, № 078840086, y = ± 0,5 % |
Модуль K-AI01, № F204, y = ± 0,3 % |
от 0 до 1,0 МПа |
Y = ± 0,8 % |
|
* Л - абсолютная; 5 - относительная; y - приведенная. | ||||||
Таблица 3 - Основные технические характеристики установки и параметры измеряемой среды
Наименование характеристики
Значение
Измеряемая среда (газ, жидкость):
-
- природный газ по
ГОСТ 5542-2014 «Газы горючие природные промышленного и коммунально-бытового назначения. Технические условия»;
-
- сжиженный природный газ по ГОСТ Р 57431-2017 «Газ природный сжиженный. Общие характеристики»;
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
- хладагент (азот, метан, бутан, этилен) | |
|
Физико-химические свойства природного газа промышленного и коммунально-бытового назначения:
|
от 0 до 20 от 0,4 до 0,6 |
|
Физико-химические свойства сниженного природного газа:
|
от - 166 до - 157 от 0,1 до 0,2 от 430 до 470 |
|
Параметры электрического питания: - напряжение переменного тока, В |
400 ± 40 (трехфазное), 230 ± 23 (однофазное) |
|
Условия эксплуатации:
|
от - 50 до + 50 от 35 до 85 от 86 до 110 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Наработка на отказ, ч, не менее |
20000 |
