Номер по Госреестру СИ: 94581-25
94581-25 Машины координатно-измерительные портативные
(Tomelleri Engineering)
Назначение средства измерений:
Машины координатно-измерительные портативные Tomelleri Engineering
(далее - КИМ) предназначены для измерений геометрических параметров деталей сложной формы с последующим определением отклонения размеров, формы и взаимного расположения поверхностей элементов деталей.
Внешний вид.
Машины координатно-измерительные портативные
Рисунок № 1
Внешний вид.
Машины координатно-измерительные портативные
Рисунок № 2
Внешний вид.
Машины координатно-измерительные портативные
Рисунок № 3
Внешний вид.
Машины координатно-измерительные портативные
Рисунок № 4
Внешний вид.
Машины координатно-измерительные портативные
Рисунок № 5
Внешний вид.
Машины координатно-измерительные портативные
Рисунок № 6
Внешний вид.
Машины координатно-измерительные портативные
Рисунок № 7
Внешний вид.
Машины координатно-измерительные портативные
Рисунок № 8
Внешний вид.
Машины координатно-измерительные портативные
Рисунок № 9
Общие сведения
Дата публикации - 19.02.2025
Срок свидетельства - 07.02.2030
Номер записи - 196369
ID в реестре СИ - 1423292
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
серии SPACE PLUS, мод. SPACE PLUS 1800 7-axis, SPACE PLUS 2500 7-axis,
Производитель
Изготовитель - Tomelleri Engineering S.r.l.
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№256 от 2025.02.07 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Машины координатно-измерительные портативные (Tomelleri Engineering)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Кто поверяет Машины координатно-измерительные портативные (Tomelleri Engineering)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 2 | 2 | 2 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Машины координатно-измерительные портативные (Tomelleri Engineering)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для работы с КИМ используется метрологически значимое программное обеспечение (далее - ПО), «PolyWorks Inspector», «Aberlink 3D», «Tomelleri Tubo», «TomelleriCore», устанавливаемое на локальном персональном компьютере для управления КИМ, обработки и хранения результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО |
|
Значение |
PolyWorks Inspector |
не ниже 2022 IR8.1 |
- |
|
Aberlink 3D |
не ниже 3.20.4 |
- | |
|
Tomelleri Tubo |
не ниже R.7.45 |
- | |
|
TomelleriCore |
не ниже V1.0.12.0 |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в:- разделе 2.4.1 «Порядок действия обслуживающего персонала при выполнении задач применения изделия» документа «Руководство по эксплуатации КИМ.401233.001.РЭ. Машины координатно-измерительные портативные Tomelleri Engineering серии MICRON»;
- разделе 2.4.1 «Порядок действия обслуживающего персонала при выполнении задач применения изделия» документа «Руководство по эксплуатации КИМ.401233.002.РЭ. Машины координатно-измерительные портативные Tomelleri Engineering серий MERCURY, SPACE, SPACE PLUS, EXPLORER».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 6 апреля 2021 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба»;
Стандарт предприятия Tomelleri Engineering S.r.l. «Машины координатноизмерительные портативные Tomelleri Engineering».
ПравообладательTomelleri Engineering S.r.l., Италия
Адрес: Viale del Lavoro 12 A, Villafranca di Verona (VR), 37069, Italy
Испытательный центр
«Автопрогресс-М»Общество с ограниченной ответственностью (ООО «Автопрогресс-М»)
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Принцип действия КИМ основан на вычислении координат измерительного элемента машины с помощью данных от датчиков углового перемещения и данных о длинах сегментов между датчиками углового перемещения.
Конструктивно КИМ представляет собой портативное многосуставное трехмерное координатно-измерительное устройство из шарнирно соединенных между собой двух сегментов, изготовленных из термостабильного углеродного волокна и алюминия, смонтированных на основание, и шарнирной рукоятки. В шарнирах установлены датчики угловых перемещений. Они посылают сигналы, по которым система управления КИМ высчитывает положение контрольной точки, последовательно суммируя координаты каждого шарнира.
Для проведения измерений КИМ устанавливается на штатив или ровную жёсткую поверхность с использованием специальных магнитных, вакуумных или фиксирующихся болтами креплений.
В качестве измерительных головок используются головки с набором контактных щупов разного диаметра, а также лазерные сканеры SCANSURF для бесконтактных измерений матовых и глянцевых поверхностей. Измерения осуществляются в ручном режиме. КИМ имеют встроенную систему температурной компенсации.
При использовании контактных щупов определяется координата центра сферы щупа при касании измеряемой поверхности. При использовании лазерного сканера определяются координаты множества точек измеряемой поверхности в пределах поля зрения сканера. Между любыми из определенных точек, или построенных на их основании поверхностей, можно провести линейные измерения.
КИМ изготавливаются пяти серий: MICRON, MERCURY, SPACE, SPACE PLUS, EXPLORER. Каждая серия включает несколько модификаций, отличающихся между собой количеством осей вращения и общей длиной сегментов, влияющей на диапазон и погрешность измерений:
-
- серия MICRON включает в себя две модификации с пятью осями вращения: MICRON 250 5-axis, MICRON 400S 5-axis;
-
- серия MERCURY включает в себя две модификации с шестью осями вращения:
MERCURY 1300 6-axis, MERCURY 1800 6-axis;
-
- серия SPACE включает в себя три модификации с шестью осями вращения: SPACE 1800 6-axis, SPACE 2500 6-axis, SPACE 3200 6-axis;
-
- серия SPACE PLUS включает в себя четыре модификации с шестью осями вращения: PLUS 1800 6-axis, PLUS 4000 6-axis, PLUS 1800 7-axis,
SPACE PLUS 2500 6-axis, SPACE PLUS 3200 6-axis, и четыре модификации с семью осями вращения:
SPACE PLUS 2500 7-axis, SPACE PLUS 3200 7-axis,
SPACE
SPACE
SPACE
SPACE PLUS 4000 7-axis;
- серия EXPLORER включает в себя три модификации с шестью осями вращения: EXPLORER 5000 6-axis, EXPLORER 7000 6-axis, EXPLORER 9000 6-axis, и три модификации с семью осями вращения: EXPLORER 5000 7-axis, EXPLORER 7000 7-axis, EXPLORER 9000 7-axis.
Машины пятиосевых и шестиосевых модификаций выпускаются только с контактными щупами. Машины семиосевых модификаций выпускаются с контактными щупами и дополнительно могут комплектоваться бесконтактными лазерными сканерами SCANSURF. Лазерные сканеры SCANSURF изготавливаются восьми модификаций: SC1B050, SC1R050, SC1B100, SC1R100, SCSB080, SCSR080, SCMB080, SCMR080 отличающихся между собой погрешностью измерений.
Пломбирование крепёжных винтов корпуса КИМ не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Серийный номер КИМ в цифровом формате указывается типографским способом на маркировочной наклейке, расположенной в основании КИМ.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид машин координатно-измерительных портативных Tomelleri Engineering представлен на рисунках 1 - 4.
Место расположения маркировочной наклейки приведено на рисунке 2.
Общий вид лазерных сканеров SCANSURF приведён на рисунке 5.
Общий вид маркировочных наклеек представлен на рисунке 6.

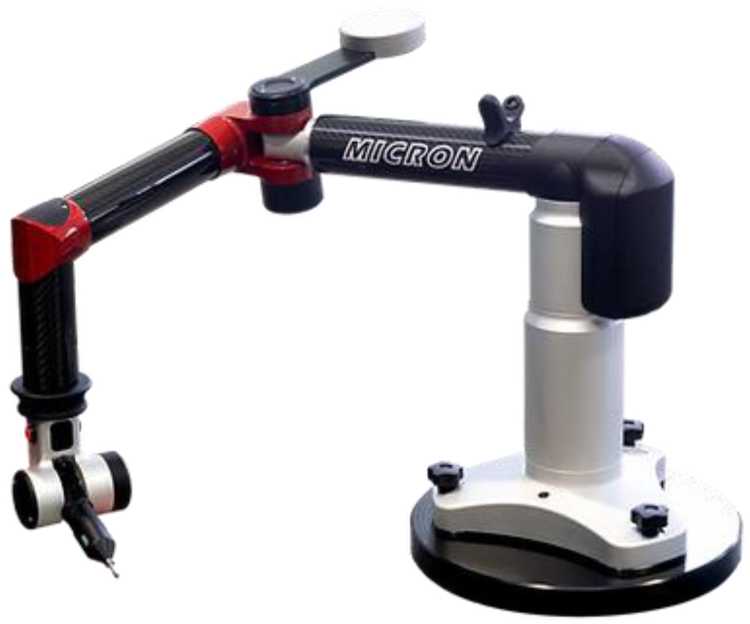

Рисунок 1 - Общий вид Машин координатно-измерительных портативных
Tomelleri Engineering серии MICRON
Место расположения маркировочной наклейки
а)

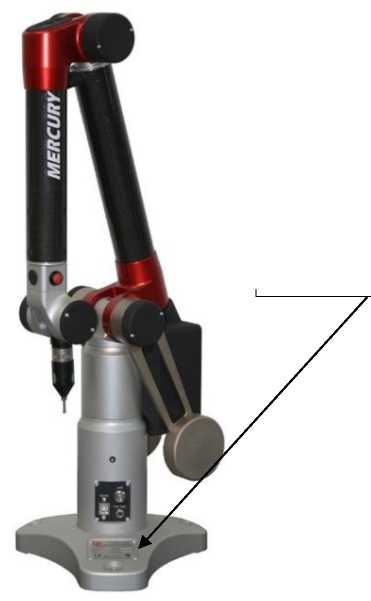

Рисунок 2 - Общий вид Машин координатно-измерительных портативных
Tomelleri Engineering серий: а) MERCURY; б) SPACE
б)

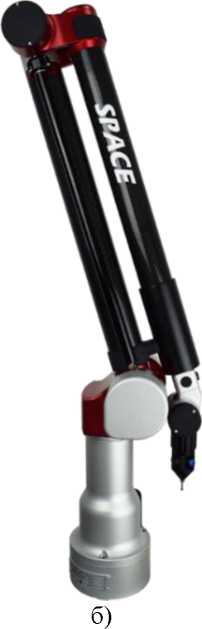

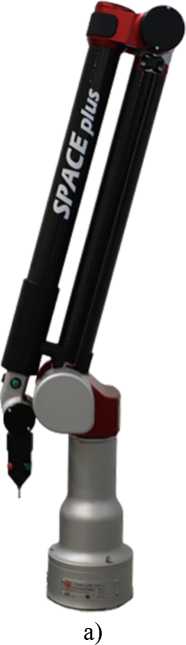

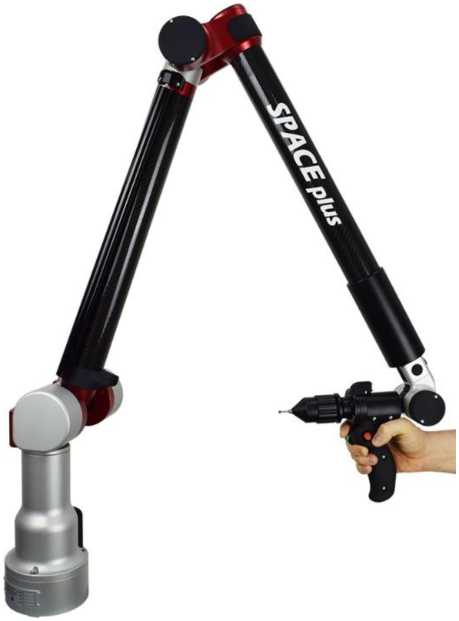

Рисунок 3 - Общий вид Машин координатно-измерительных портативных
Tomelleri Engineering серии SPACE PLUS: а) с 6 осями вращения; б) с 7 осями вращения
а)
б)

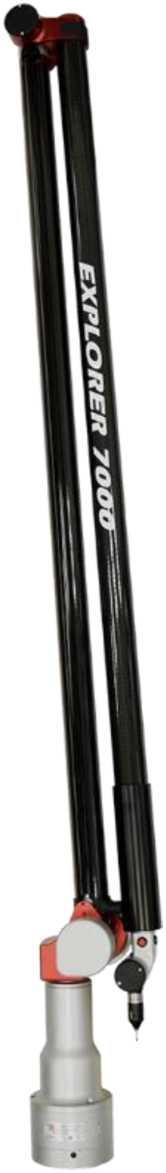

Рисунок 4 - Общий вид Машин координатно-измерительных портативных
Tomelleri Engineering серии EXPLORER: а) с 6 осями вращения; б) с 7 осями вращения
Рисунок 5

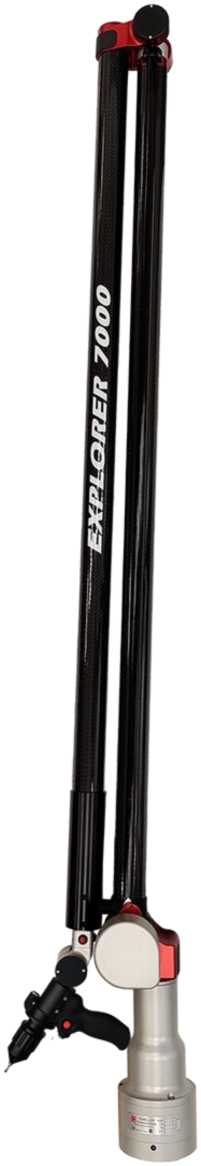

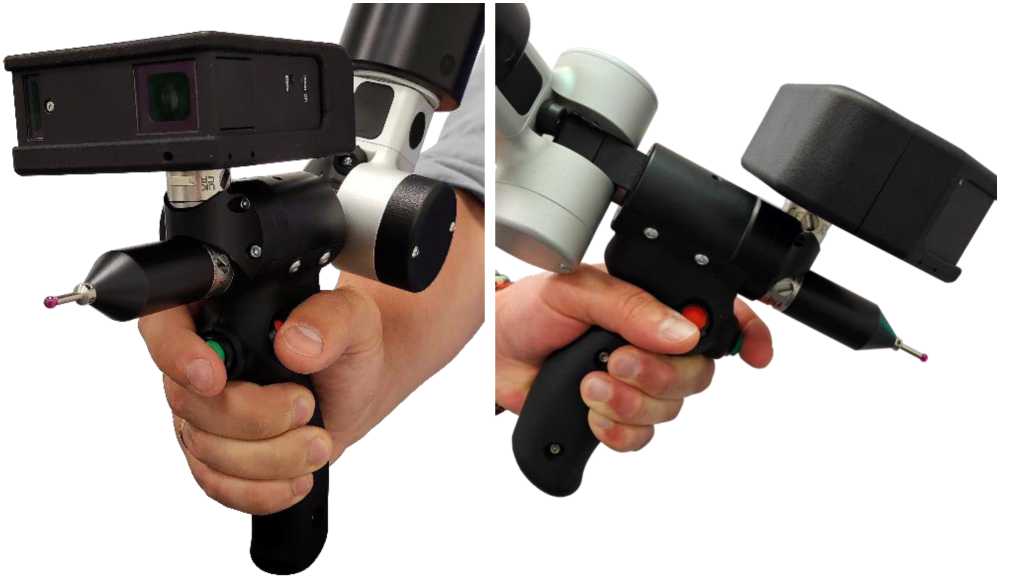

- Общий вид лазерных сканеров SCANSURF установленных на рукоятку с контактным щупом семиосевых КИМ
Место расположения серийного номера
TOMELLERI ENGINEERING
|
Mod. |
MERCURY 1800 6-axis | |
|
S/N |
060254 | |
|
Kg |
10.4 |
Year 2023 |
C€ Made in Italy ERE
Model:
> S/N:
Kg:
Year:
SPACE PLUS 2500 7-axis
30435
9.4
2023
Made in Italy
Рисунок 6 - Общий вид маркировочных наклеек
Таблица 12 -
|
Наименование |
Обозначение |
Количество |
|
Машина координатно-измерительная портативная Tomelleri Engineering |
- |
1 шт. |
|
Персональный компьютер |
- |
1 шт. |
|
Блок питания и шнур |
- |
1 шт. |
|
Основание с креплением |
- |
По заказу |
|
USB-кабель |
- |
1 шт. |
|
Набор контактного датчика |
- |
1 компл. |
|
Лазерный сканер |
SCANSURF |
По заказу |
таблицы 12
|
Наименование |
Обозначение |
Количество |
|
Система температурной компенсации встроенная |
- |
1 шт. |
|
Программное обеспечение на электронном носителе |
- |
По заказу |
|
Транспортировочный кейс |
- |
1 шт. |
|
Сфера |
- |
1 шт. |
|
Руководство по эксплуатации |
КИМ.401233.00Х.РЭ |
1 экз. |
Таблица 2 - Метрологические характеристики КИМ Tomelleri Engineering серии MICRON с пятью осями вращения
|
Модификация |
Диапазон измерений, мм |
Повторяемость результата измерений координат точки (при измерениях контактным щупом), мм |
Пределы допускаемой абсолютной объемной погрешности измерений (при измерениях контактным щупом), мм (L - длина в мм) | ||
|
По оси X |
По оси Y |
По оси Z | |||
|
MICRON 250 5-axis |
от 0 до 250 |
от 0 до 250 |
от 0 до 250 |
±0,005 |
±(0,004 + L/60000) |
|
MICRON 400S 5-axis |
от 0 до 400 |
от 0 до 250 |
от 0 до 250 |
±0,007 |
±(0,005 + L/60000) |
Таблица 3 - Метрологические характеристики КИМ Tomelleri Engineering серии MERCURY с шестью осями вращения
|
Модификация |
Диапазон измерений, мм |
Повторяемость результата измерений координат точки (при измерениях контактным щупом), мм |
Пределы допускаемой абсолютной объемной погрешности измерений (при измерениях контактным щупом), мм |
|
MERCURY 1300 6-axis |
от 0 до 1300 |
±0,008 |
±0,015 |
|
MERCURY 1800 6-axis |
от 0 до 1800 |
±0,008 |
±0,018 |
Таблица 4 - Метрологические характеристики КИМ Tomelleri Engineering серии SPACE с шестью осями вращения
|
Модификация |
Диапазон измерений, мм |
Повторяемость результата измерений координат точки (при измерениях контактным щупом), мм |
Пределы допускаемой абсолютной объемной погрешности измерений (при измерениях контактным щупом), мм |
|
SPACE 1800 6-axis |
от 0 до 1800 |
±0,018 |
±0,025 |
|
SPACE 2500 6-axis |
от 0 до 2500 |
±0,022 |
±0,036 |
|
SPACE 3200 6-axis |
от 0 до 3200 |
±0,032 |
±0,045 |
Таблица 5 - Метрологические характеристики КИМ Tomelleri Engineering серии SPACE PLUS с шестью осями вращения
|
Модификация |
Диапазон измерений, мм |
Повторяемость результата измерений координат точки (при измерениях контактным щупом), мм |
Пределы допускаемой абсолютной объемной погрешности измерений (при измерениях контактным щупом), мм |
|
SPACE PLUS 1800 6-axis |
от 0 до 1800 |
±0,012 |
±0,020 |
|
SPACE PLUS 2500 6-axis |
от 0 до 2500 |
±0,016 |
±0,026 |
|
SPACE PLUS 3200 6-axis |
от 0 до 3200 |
±0,020 |
±0,036 |
|
SPACE PLUS 4000 6-axis |
от 0 до 4000 |
±0,024 |
±0,046 |
Таблица 6 - Метрологические характеристики КИМ Tomelleri Engineering серии SPACE PLUS с семью осями вращения
|
Модификация |
Диапазон измерений, мм |
Повторяемость результата измерений координат точки (при измерениях контактным щупом), мм |
Пределы допускаемой абсолютной объемной погрешности измерений (при измерениях контактным щупом), мм |
|
SPACE PLUS 1800 7-axis |
от 0 до 1800 |
±0,017 |
±0,027 |
|
SPACE PLUS 2500 7-axis |
от 0 до 2500 |
±0,021 |
±0,034 |
|
SPACE PLUS 3200 7-axis |
от 0 до 3200 |
±0,026 |
±0,045 |
|
SPACE PLUS 4000 7-axis |
от 0 до 4000 |
±0,030 |
±0,056 |
Таблица 7 - Метрологические характеристики КИМ Tomelleri Engineering серии EXPLORER с шестью осями вращения
|
Модификация |
Диапазон измерений, мм |
Повторяемость результата измерений координат точки (при измерениях контактным щупом), мм |
Пределы допускаемой абсолютной объемной погрешности измерений (при измерениях контактным щупом), мм |
|
EXPLORER 5000 6-axis |
от 0 до 5000 |
±0,038 |
±0,065 |
|
EXPLORER 7000 6-axis |
от 0 до 7000 |
±0,056 |
±0,102 |
|
EXPLORER 9000 6-axis |
от 0 до 9000 |
±0,075 |
±0,150 |
Таблица 8 - Метрологические характеристики КИМ Tomelleri Engineering серии EXPLORER с семью осями вращения
|
Модификация |
Диапазон измерений, мм |
Повторяемость результата измерений координат точки (при измерениях контактным щупом), мм |
Пределы допускаемой абсолютной объемной погрешности измерений (при измерениях контактным щупом), мм |
|
EXPLORER 5000 7-axis |
от 0 до 5000 |
±0,050 |
±0,075 |
|
EXPLORER 7000 7-axis |
от 0 до 7000 |
±0,070 |
±0,117 |
|
EXPLORER 9000 7-axis |
от 0 до 9000 |
±0,090 |
±0,170 |
Таблица 9 -
КИМ Tomelleri
SCANSURF
семиосевых с
|
Модификация |
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности измерений отклонений формы при измерениях лазерным сканером SCANSURF, мм, модификаций: | |||||||
|
SC1B050 |
SC1R050 |
SC1B100 |
SC1R100 |
SCSB080 |
SCSR080 |
SCMB080 |
SCMR080 | ||
|
SPACE PLUS 1800 7-axis |
от 0 до 1800 |
±0,066 |
±0,066 |
±0,104 |
±0,104 |
±0,045 |
±0,045 |
±0,040 |
±0,040 |
|
SPACE PLUS 2500 7-axis |
от 0 до 2500 |
±0,069 |
±0,069 |
±0,106 |
±0,106 |
±0,050 |
±0,050 |
±0,045 |
±0,045 |
|
SPACE PLUS 3200 7-axis |
от 0 до 3200 |
±0,075 |
±0,075 |
±0,110 |
±0,110 |
±0,058 |
±0,058 |
±0,054 |
±0,054 |
|
SPACE PLUS 4000 7-axis |
от 0 до 4000 |
±0,082 |
±0,082 |
±0,115 |
±0,115 |
±0,067 |
±0,067 |
±0,064 |
±0,064 |
|
EXPLORER 5000 7-axis |
от 0 до 5000 |
±0,096 |
±0,096 |
±0,125 |
±0,125 |
±0,083 |
±0,083 |
±0,081 |
±0,081 |
|
EXPLORER 7000 7-axis |
от 0 до 7000 |
±0,127 |
±0,127 |
±0,154 |
±0,154 |
±0,122 |
±0,122 |
±0,121 |
±0,121 |
|
EXPLORER 9000 7-axis |
от 0 до 9000 |
±0,180 |
±0,180 |
±0,197 |
±0,197 |
±0,180 |
±0,180 |
±0,180 |
±0,180 |
Таблица 10 - Основные технические
|
Модификация |
Габаритные размеры |
Масса, кг, не более | ||
|
Длина плеча, мм, не более |
Длина предплечья, мм, не более |
Длина кисти, мм, не более | ||
|
MICRON 250 5-axis |
458 |
282 |
100 |
12,0 |
|
MICRON 400S 5-axis |
458 |
432 |
100 |
14,0 |
|
MERCURY 1300 6-axis |
327 |
323 |
100 |
9,5 |
|
MERCURY 1800 6-axis |
452 |
448 |
100 |
10,4 |
|
SPACE 1800 6-axis |
450 |
460 |
100 |
8,4 |
|
SPACE 2500 6-axis |
625 |
635 |
100 |
8,9 |
|
SPACE 3200 6-axis |
800 |
810 |
100 |
9,3 |
|
SPACE PLUS 1800 6-axis |
450 |
460 |
100 |
8,4 |
|
SPACE PLUS 2500 6-axis |
625 |
635 |
100 |
8,9 |
|
SPACE PLUS 3200 6-axis |
800 |
810 |
100 |
9,3 |
|
SPACE PLUS 4000 6-axis |
1000 |
1010 |
100 |
10,0 |
|
EXPLORER 5000 6-axis |
1250 |
1260 |
100 |
12,5 |
|
EXPLORER 7000 6-axis |
1737 |
1763 |
100 |
14,0 |
|
EXPLORER 9000 6-axis |
2237 |
2263 |
100 |
16,5 |
|
SPACE PLUS 1800 7-axis |
450 |
460 |
200 |
8,9 |
|
SPACE PLUS 2500 7-axis |
625 |
635 |
200 |
9,4 |
|
SPACE PLUS 3200 7-axis |
800 |
810 |
200 |
9,8 |
|
SPACE PLUS 4000 7-axis |
1000 |
1010 |
200 |
10,5 |
|
EXPLORER 5000 7-axis |
1250 |
1260 |
200 |
13,0 |
|
EXPLORER 7000 7-axis |
1737 |
1763 |
200 |
14,5 |
|
EXPLORER 9000 7-axis |
2237 |
2263 |
200 |
17,0 |
Таблица 11 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +16,7 до +23,3 90 |
|
Напряжение питания переменного тока, В |
от 100 до 240 |
|
Частота переменного тока, Гц |
50/60 |
