Номер по Госреестру СИ: 94586-25
94586-25 Резервуар стальной вертикальный цилиндрический
(РВС-1000)
Назначение средства измерений:
Резервуар стальной вертикальный цилиндрический РВС-1000 (далее - резервуар) предназначен для измерений объема при приемке, хранении и отпуске нефти и нефтепродуктов.

Внешний вид.
Резервуар стальной вертикальный цилиндрический
Рисунок № 1

Внешний вид.
Резервуар стальной вертикальный цилиндрический
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на паспорт резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Устройство и принцип работы» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательКрасный Яр
Юридический адрес: 630533, Новосибирская обл., п. Красный Яр, промышленная территория, зд. 1, помещ. 1
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117АПринцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до произвольного уровня, соответствующего определенному объему, приведенному в градуировочной таблице резервуара.
Резервуар представляют собой вертикально установленный стальной сосуд цилиндрической формы, оснащенный люками и патрубками, с днищем и стационарной крышей. Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.
Заводской номер в виде цифрового обозначения, обеспечивающий идентификацию средства измерений, нанесен аэрографическим способом на цилиндрическую стенку резервуара.
Резервуар с заводским номером 9 расположен на территории Барабинского цеха Омской нефтебазы ООО «Газпромнефть-Терминал» по адресу 632230, Новосибирская обл., г. Барабинск, ул. Гутова, д. 24.
Общий вид резервуара и места нанесения заводского номера представлены на рисунке 1.
Место расположения замерного люка представлено на рисунке 2.
Нанесение знака поверки на резервуар не предусмотрено. Пломбирование резервуара не предусмотрено.
Место нанесения заводского номера
Рисунок 1- Общий вид резервуара и места нанесения заводского номера

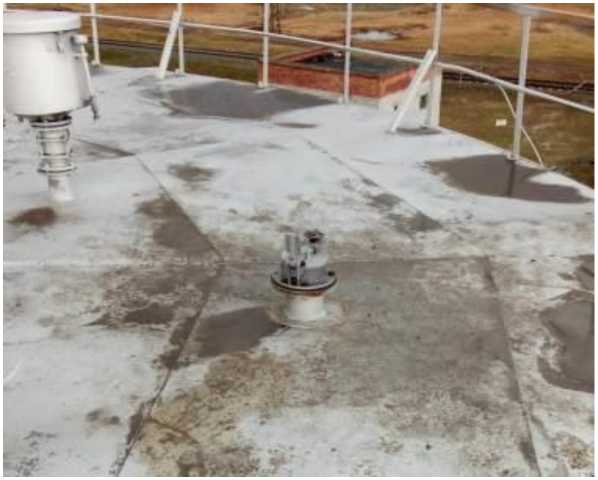

Рисунок 2- Место расположения замерного люка
Т а б л и ц а 1 -
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м^ |
1000 |
|
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
± 0,20 |
Т а б л и ц а 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -50 до +50 |
Таблица 3- Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
