Номер по Госреестру СИ: 94567-25
94567-25 Приборы для измерений отклонений формы и расположения поверхностей вращения
(Talyrond 73 MSL)
Назначение средства измерений:
Приборы для измерений отклонений формы и расположения поверхностей вращения Talyrond 73 MSL (далее по тексту - приборы) предназначены для измерений отклонений формы и расположения поверхностей вращения деталей.
Внешний вид.
Приборы для измерений отклонений формы и расположения поверхностей вращения
Рисунок № 1
Общие сведения
Дата публикации - 08.02.2025
Срок свидетельства - 07.02.2030
Номер записи - 196389
ID в реестре СИ - 1423312
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Talyrond 73 MSL,
Производитель
Изготовитель - Taylor Hobson Limited
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 4
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№257 от 2025.02.07 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Приборы для измерений отклонений формы и расположения поверхностей вращения (Talyrond 73 MSL)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Кто поверяет Приборы для измерений отклонений формы и расположения поверхностей вращения (Talyrond 73 MSL)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 4 | 4 | 4 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Приборы для измерений отклонений формы и расположения поверхностей вращения (Talyrond 73 MSL)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение ROFORM представляет собой программу для проведения измерений, а также для создания, сохранения и выполнения программ измерений. Специальная программа коррекции погрешности шпинделя позволяет проводить измерения с погрешностью не более 0,025мкм
ПО позволяет сохранять результаты измерений. Программное обеспечение функционирует в среде Windows и устанавливается на компьютер.
приведены
Идентификационные данные программного обеспечения (ПО) в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения.
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ROFORM |
|
Номер версии (идентификационный номер) ПО |
v.1 и выше |
|
Цифровой идентификатор ПО |
- |
За метрологически значимое принимается все ПО. Программное обеспечение защищено от преднамеренных изменений с помощью пароля и авторизации пользователей. Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты и исключают возможность несанкционированного влияния на ПО и измерительную информацию.
Защита программного обеспечения системы соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений изложены в разделах 5 «Включение прибора» и 6 «Начало работы» документа «Приборы для измерений отклонений формы и расположения поверхностей вращения Talyrond 73 MSL. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийповерочная схема для средств измерений параметров отклонений поверхностей вращения, утвержденная приказом Росстандарта
Государственная формы и расположения от 30 мая 2024 г. № 1321;
измерений отклонений формы и расположения поверхностей
«Приборы для вращения Talyrond 73 MSL. Стандарт предприятия».
ПравообладательTaylor Hobson Limited, Великобритания
Адрес: PO Box 36, 2 New Star Road Leicester, LE4 9JQ, England
Telephone: +1044 116 276 3771
E-mail: taylor-hobson.sales@ametek.com
Изготовитель
Заводской номер:
Год производства Напряжение
Максимальная частота
TAYLOR HOBSON Ltd.
А112/1080Е-69
2024
220 В
50 Гц
Рисунок 2 - Вид маркировочной таблички
Программное обеспечение Программное обеспечение ROFORM представляет собой программу для проведения измерений, а также для создания, сохранения и выполнения программ измерений. Специальная программа коррекции погрешности шпинделя позволяет проводить измерения с погрешностью не более 0,025мкм
ПО позволяет сохранять результаты измерений. Программное обеспечение функционирует в среде Windows и устанавливается на компьютер.
приведены
Идентификационные данные программного обеспечения (ПО) в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения.
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ROFORM |
|
Номер версии (идентификационный номер) ПО |
v.1 и выше |
|
Цифровой идентификатор ПО |
- |
Защита программного обеспечения системы соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений отклонений от круглости, мкм |
от 0,02 до 800 |
|
Предел допускаемой абсолютной радиальной погрешности шпинделя1), мкм |
0,025 |
|
Пределы допускаемой абсолютной погрешности измерений отклонений от круглости, мкм |
±(0,025+0,03FRONt), где FRont - параметр отклонения от круглости |
|
Предел допускаемой абсолютной осевой погрешности1), мкм |
0,04+ 6R/10 000, где R - расстояние от центра вращения шпинделя, мм |
|
1) При следующих условиях измерения: метод анализа - LSC, фильтр Гаусса 50%, полоса пропускания фильтра 2-50, скорость вращения - 6 об/мин, с использованием стандартного датчика со щупом диаметром 2 мм | |
|
Наименование характеристики |
Значение |
|
Диапазон показаний датчика, мкм |
±406 |
|
Диапазон перемещений датчика относительно оси шпинделя X, мм |
от 0 до 178 |
|
Размеры рабочего стола, мм |
370x400 |
|
Диапазон центрирования стола, мм |
2,50 |
|
Диапазон нивелирования стола, мм |
±2 |
|
Максимальная масса детали, кг, не более |
68 |
|
Максимальный диаметр детали, мм |
370 |
|
Наибольший измеряемый диаметр, мм |
355 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более | |
|
- длина |
940 |
|
- ширина |
480 |
|
- высота |
1625 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока электронного блока, В |
от 210 до 230 |
|
- частота переменного тока, Гц |
50 |
|
Условия эксплуатации: | |
|
- нормальная область значений температуры, °C |
от +18 до +25 |
|
- относительная влажность, %, не более |
80 |
Комплектность средства измерений Таблица 4 - Комплектность средств измерений
|
Наименование |
Обозначение |
Кол-во |
|
Прибор для измерений отклонений формы и расположения поверхностей вращения |
Talyrond 73 MSL |
1 шт. |
|
Щуп стандартный диаметром 2 мм |
1 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Нормативные документы, устанавливающие требования к средству измерений поверочная схема для средств измерений параметров отклонений поверхностей вращения, утвержденная приказом Росстандарта
Государственная формы и расположения от 30 мая 2024 г. № 1321;
измерений отклонений формы и расположения поверхностей
«Приборы для вращения Talyrond 73 MSL. Стандарт предприятия».
Правообладатель Taylor Hobson Limited, Великобритания
Адрес: PO Box 36, 2 New Star Road Leicester, LE4 9JQ, England
Telephone: +1044 116 276 3771
E-mail: taylor-hobson.sales@ametek.com
Taylor Hobson Limited, Великобритания
Адрес: PO Box 36, 2 New Star Road Leicester, LE4 9JQ, England
Telephone: +1044 116 276 3771
E-mail: taylor-hobson.sales@ametek.com
Испытательный центр
: Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел.: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Taylor Hobson Limited, ВеликобританияАдрес: PO Box 36, 2 New Star Road Leicester, LE4 9JQ, England
Telephone: +1044 116 276 3771
E-mail: taylor-hobson.sales@ametek.com
Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности измерительным наконечником в виде щупа. Щуп фиксирует отклонения действительного профиля исследуемой поверхности относительно образцовой траектории, которая создается шпинделем.
Приборы состоят из механической части, электронного блока, монитора с персональным компьютером и специальным программным обеспечением.
Механическая часть состоит из массивного основания и колонны, шпиндель, обеспечивающий образцовое вращение датчика со щупом, механизм крепления и перемещения датчика по оси X со шкалой, рабочий стол для установки, центрирования и выравнивания контролируемой детали, электронный блок и компьютер. Шпиндель вращается на масляно-гидростатическом подшипнике и приводится в движение двигателем постоянного тока, который передает вращение на шпиндель через редуктор и специальную муфту для минимизации вибрации.
Датчик преобразует геометрические отклонения формы поверхности в изменения электрического сигнала, пропорциональные линейным перемещениям щупа.
Электронный блок осуществляет обработку электрических сигналов, поступающих с датчика, исполняет функции управления привода шпинделя.
Компьютер позволяет провести расчет параметров, сохранить или отобразить протокол результатов измерений с возможностью вывода на монитор.
Приборы позволяют осуществить математическую обработку результатов измерений следующими методами:
- алгоритмическая фильтрация фильтрами Гаусса;
- расчет аппроксимирующих окружностей по методу наименьших квадратов, окружностей минимальной зоны, вписанной и описанной окружностей;
- расчет максимального отклонения профиля;
- расчет отклонений профиля от номинального.
Форма представления информации может быть различна: в виде графиков в полярных и декартовых координатах, таблиц, протоколов.
Пломбирование приборов от несанкционированного доступа не предусмотрено. Нанесение знака поверки не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения нанесен методом печати на маркировочную табличку (Рис. 2), нанесенную на заднюю панель основания прибора
Общий вид средства измерений с указанием места нанесения заводского номера представлен на рисунке 1.
Место нанесения заводского номера

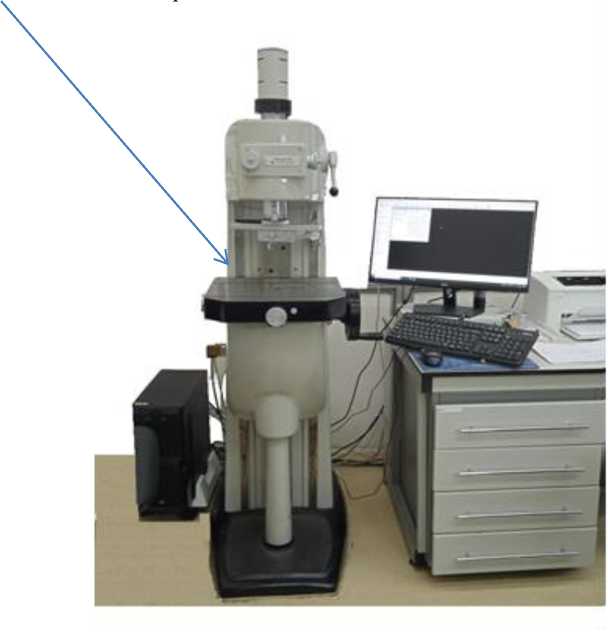

Рисунок 1 - Внешний вид прибора Talyrond 73 MSL
Изготовитель
Заводской номер:
Год производства Напряжение
Максимальная частота
TAYLOR HOBSON Ltd.
А112/1080Е-69
2024
220 В
50 Гц
Рисунок 2 - Вид маркировочной таблички
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений отклонений от круглости, мкм |
от 0,02 до 800 |
|
Предел допускаемой абсолютной радиальной погрешности шпинделя1), мкм |
0,025 |
|
Пределы допускаемой абсолютной погрешности измерений отклонений от круглости, мкм |
±(0,025+0,03FRONt), где FRont - параметр отклонения от круглости |
|
Предел допускаемой абсолютной осевой погрешности1), мкм |
0,04+ 6R/10 000, где R - расстояние от центра вращения шпинделя, мм |
|
1) При следующих условиях измерения: метод анализа - LSC, фильтр Гаусса 50%, полоса пропускания фильтра 2-50, скорость вращения - 6 об/мин, с использованием стандартного датчика со щупом диаметром 2 мм | |
Таблица 3 - Технические
|
Наименование характеристики |
Значение |
|
Диапазон показаний датчика, мкм |
±406 |
|
Диапазон перемещений датчика относительно оси шпинделя X, мм |
от 0 до 178 |
|
Размеры рабочего стола, мм |
370x400 |
|
Диапазон центрирования стола, мм |
2,50 |
|
Диапазон нивелирования стола, мм |
±2 |
|
Максимальная масса детали, кг, не более |
68 |
|
Максимальный диаметр детали, мм |
370 |
|
Наибольший измеряемый диаметр, мм |
355 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более | |
|
- длина |
940 |
|
- ширина |
480 |
|
- высота |
1625 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока электронного блока, В |
от 210 до 230 |
|
- частота переменного тока, Гц |
50 |
|
Условия эксплуатации: | |
|
- нормальная область значений температуры, °C |
от +18 до +25 |
|
- относительная влажность, %, не более |
80 |
