Номер по Госреестру СИ: 94619-25
94619-25 Источники питания постоянного тока
(IT-M3900)
Назначение средства измерений:
Источники питания постоянного тока IT-M3900 (далее - источники) предназначены для воспроизведений напряжения и силы постоянного тока и измерений воспроизводимых значений напряжения и силы постоянного тока.
Внешний вид.
Источники питания постоянного тока
Рисунок № 1
Внешний вид.
Источники питания постоянного тока
Рисунок № 2
Внешний вид.
Источники питания постоянного тока
Рисунок № 3
Внешний вид.
Источники питания постоянного тока
Рисунок № 4
Внешний вид.
Источники питания постоянного тока
Рисунок № 5
Внешний вид.
Источники питания постоянного тока
Рисунок № 6
Общие сведения
Дата публикации - 14.02.2025
Срок свидетельства - 13.02.2030
Номер записи - 196421
ID в реестре СИ - 1423474
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
IT-M3912D-32-480, IT-M3910D-10-1020,
Производитель
Изготовитель - ITECH ELECTRONIC CO., LTD.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Бесплатный
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 3
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№289 от 2025.02.13 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Источники питания постоянного тока (IT-M3900)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ITECH ELECTRONIC CO., LTD.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
87879-23 11.01.2028 |
Нагрузки электронные программируемые, IT-M3300 ITECH ELECTRONIC CO., LTD. (КИТАЙ ) |
ОТ МП |
1 год |
|
87905-23 12.01.2028 |
Нагрузки электронные программируемые, IT8900 ITECH ELECTRONIC CO., LTD. (КИТАЙ ) |
ОТ МП |
1 год |
|
88042-23 27.01.2028 |
Нагрузки электронные программируемые, IT8500 ITECH ELECTRONIC CO., LTD. (КИТАЙ ) |
ОТ МП |
1 год |
|
90368-23 01.11.2028 |
Источники постоянного и переменного тока , IT7800 ITECH ELECTRONIC CO., LTD. (КИТАЙ ) |
ОТ МП |
1 год |
|
90967-24 11.01.2029 |
Источники питания постоянного тока, IT-M3100 ITECH ELECTRONIC CO., LTD. (КИТАЙ ) |
ОТ МП |
2 года |
|
92058-24 06.05.2029 |
Источники-измерители прецизионные, IT2800 ITECH ELECTRONIC CO., LTD. (КИТАЙ ) |
ОТ МП |
2 года |
|
94619-25 13.02.2030 |
Источники питания постоянного тока, IT-M3900 ITECH ELECTRONIC CO., LTD. (КИТАЙ ) |
ОТ МП |
2 года |
График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.
Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Источники питания постоянного тока (IT-M3900)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ПРИСТ" (RA.RU.312058) | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ООО "РАВНОВЕСИЕ" (RA.RU.312660) | 4 | 4 | 4 | 0 | 0 | 0 | 0 | 0 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ДИПОЛЬ ИНЖИНИРИНГ"(ООО "ДИПОЛЬ ИНЖИНИРИНГ") | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Источники питания постоянного тока (IT-M3900)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) источников состоит из встроенного и внешнего ПО. Встроенное ПО отвечает за работу источников, формирование и обработку цифровых данных. Внешнее ПО предназначено для контроля и управления источником с помощью персонального компьютера и не является метрологически значимым.
Конструкция источников исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Встроенное ПО является метрологически значимым.
Метрологические характеристики источников нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО источников приведены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
IT9000 PV3900 |
|
Номер версии (идентификационный номер ПО) |
00.01.0401 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульные листы паспорта и руководства по эксплуатации типографским способом и на маркировочную наклейку на корпусе источника любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Краткое описание» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 года № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
«Источники питания постоянного тока IT-M3100. Стандарт предприятия», ITECH ELECTRONIC CO., LTD., Китай
ПравообладательITECH ELECTRONIC CO., LTD., Китай
Адрес: Building 1, №108, XiShanqiao Nanlu, Nanjing city, 210039, Китай
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
По принципу действия источники питания относятся к программируемым импульсным источникам питания. Принцип формирования постоянного напряжения построен на работе высокочастотного преобразователя. Управление и контроль режимов работы источников питания осуществляется встроенным микроконтроллером. Установка выходных параметров осуществляется с помощью функциональных клавиш и поворотного регулятора расположенных на лицевой панели.
Конструктивно источники выполнены в виде моноблока со съемным сетевым шнуром питания; в металлических корпусах настольного исполнения, допускающих монтаж в приборную стойку.
На передней панели расположены цифровые индикаторы текущих значений тока и напряжения, кнопки управления, кнопка включения/выключения питания и поворотный регулятор.
На задней панели источников расположены: выходные клеммы, слот для установки интерфейса дистанционного управления, клеммы для четырехпроводного подключения нагрузки, клемма заземления, системная шина для объединения источников, разъем сети питания, заводской серийный номер в виде наклейки. В зависимости от модификации источников разъемы и клеммы на задней панели могут отличаться конструкцией.
Источники выпускаются в трех сериях: IT-M3900D, IT-M3900B, IT-M3900C, отличающихся возможными режимами работы, и в различных модификациях, отличающихся максимальной выходной мощностью, а также диапазонами установки выходных параметров - напряжения и силы тока и габаритными размерами. Истории серии IT-M3900B имеют режим работы «Load Mode», в котором источники работают в режиме нагрузки.
Структура условного обозначения модификаций источников:
IT-M39XXY-ZZZ-NNN
Номинальное значение силы постоянного тока_________
Номинальное значение напряжения постоянного тока
Серия источника (D, C, B)_____________________________
Максимальное значение выходной электрической мощности
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.
Общий вид источников с указанием места нанесения знака утверждения типа представлен на рисунках 1, 3, 5. Вид сзади источников с указанием места нанесения заводского номера представлен на рисунках 2, 4, 6. Нанесение знака поверки на источники не предусмотрено. Пломбирование мест настройки (регулировки) источников не предусмотрено.

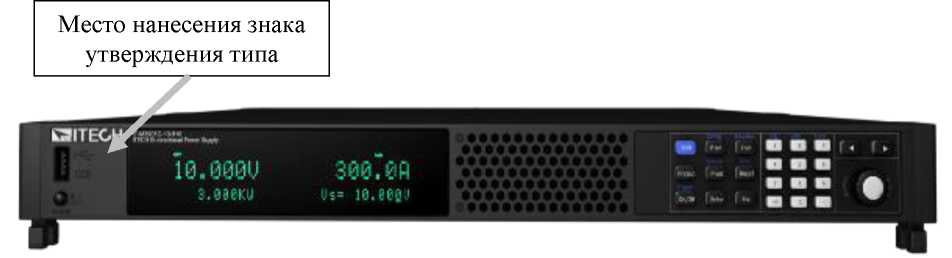

Рисунок 1 - Общий вид источников питания постоянного тока серии IT-M3900C на примере модификации IT-M3905C-10-510 с указанием места нанесения знака утверждения типа
Место нанесения заводского номера

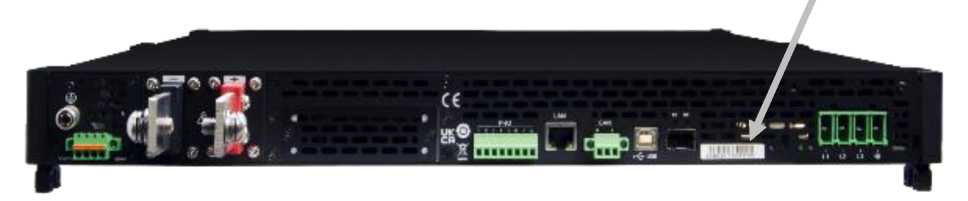

Рисунок 2 - Вид сзади источников питания постоянного тока серии IT-M3900C на примере модификации IT-M3905C-10-510 с указанием места нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 3 - Общий вид источников питания постоянного тока серии IT-M3900B на примере модификации 1Т-М3905В-10-510 с указанием места нанесения знака утверждения типа
|
С31ТЕС^^ |
___ |
- •* , .п |
■ ■ ■ | |
|
10.000U |
300?0Й |
•а» -г ; |
■ ■ ■ | |
|
з.оао<и |
'Js= le.eee'i |
- |
- ■ ■ а |
Место нанесения заводского номера
Рисунок 4 - Вид сзади источников питания постоянного тока серии IT-M3900B на примере модификации IT-M3905B-10-510 с указанием места нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 5 - Общий вид источников питания постоянного тока серии IT-M3900D на примере модификации IT-M3906D-10-510 с указанием места нанесения знака утверждения типа
|
м | ||
|
10.000U |
300?0Й | |
|
3.080К |
U4= :с.8еэ1 |
Место нанесения заводского номера

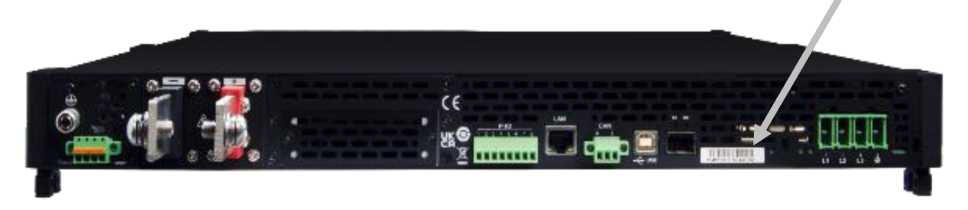

Рисунок 6 - Вид сзади источников питания постоянного тока серии IT-M3900D на примере модификации IT-M3905D-10-510 с указанием места нанесения заводского номера
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведений/измерений воспроизведенных значений напряжения постоянного тока, В: | |
|
- для модификации IT-M3901D-10-170 |
от 0 до 10 |
|
- для модификации IT-M3903D-10-340 |
от 0 до 10 |
|
- для модификации IT-M3905D-10-510 |
от 0 до 10 |
|
- для модификации IT-M3910D-10-1020 |
от 0 до 10 |
|
- для модификации IT-M3902D-32-80 |
от 0 до 32 |
|
- для модификации IT-M3904D-32-160 |
от 0 до 32 |
|
- для модификации IT-M3906D-32-240 |
от 0 до 32 |
|
- для модификации IT-M3912D-32-480 |
от 0 до 32 |
|
- для модификации IT-M3902D-80-40 |
от 0 до 80 |
|
- для модификации IT-M3904D-80-80 |
от 0 до 80 |
|
- для модификации IT-M3906D-80-120 |
от 0 до 80 |
|
- для модификации IT-M3912D-80-240 |
от 0 до 80 |
|
- для модификации IT-M3902D-300-20 |
от 0 до 300 |
|
- для модификации IT-M3904D-300-40 |
от 0 до 300 |
|
- для модификации IT-M3906D-300-60 |
от 0 до 300 |
|
- для модификации IT-M3912D-300-120 |
от 0 до 300 |
|
- для модификации IT-M3902D-500-12 |
от 0 до 500 |
|
- для модификации IT-M3904D-500-24 |
от 0 до 500 |
|
- для модификации IT-M3906D-500-36 |
от 0 до 500 |
|
- для модификации IT-M3912D-500-72 |
от 0 до 500 |
|
- для модификации IT-M3902D-800-8 |
от 0 до 800 |
|
- для модификации IT-M3904D-800-16 |
от 0 до 800 |
|
- для модификации IT-M3906D-800-24 |
от 0 до 800 |
|
- для модификации IT-M3912D-800-48 |
от 0 до 800 |
|
- для модификации IT-M3906D-1500-12 |
от 0 до 1000 |
|
- для модификации IT-M3901B-10-170 |
от 0 до 10 |
|
- для модификации IT-M3903B-10-340 |
от 0 до 10 |
|
- для модификации IT-M3905B-10-510 |
от 0 до 10 |
|
- для модификации IT-M3910B-10-1020 |
от 0 до 10 |
|
Наименование характеристики |
Значение |
|
- для модификации IT-M3902B-32-80 |
от 0 до 32 |
|
- для модификации IT-M3904B-32-160 |
от 0 до 32 |
|
- для модификации IT-M3906B-32-240 |
от 0 до 32 |
|
- для модификации IT-M3912B-32-480 |
от 0 до 32 |
|
- для модификации IT-M3902B-80-40 |
от 0 до 80 |
|
- для модификации IT-M3904B-80-80 |
от 0 до 80 |
|
- для модификации IT-M3906B-80-120 |
от 0 до 80 |
|
- для модификации IT-M3912B-80-240 |
от 0 до 80 |
|
- для модификации IT-M3902B-300-20 |
от 0 до 300 |
|
- для модификации IT-M3904B-300-40 |
от 0 до 300 |
|
- для модификации IT-M3906B-300-60 |
от 0 до 300 |
|
- для модификации IT-M3912B-300-120 |
от 0 до 300 |
|
- для модификации IT-M3902B-500-12 |
от 0 до 500 |
|
- для модификации IT-M3904B-500-24 |
от 0 до 500 |
|
- для модификации IT-M3906B-500-36 |
от 0 до 500 |
|
- для модификации IT-M3912B-500-72 |
от 0 до 500 |
|
- для модификации IT-M3902B-800-8 |
от 0 до 800 |
|
- для модификации IT-M3904B-800-16 |
от 0 до 800 |
|
- для модификации IT-M3906B-800-24 |
от 0 до 800 |
|
- для модификации IT-M3912B-800-48 |
от 0 до 800 |
|
- для модификации IT-M3906B-1500-12 |
от 0 до 1000 |
|
- для модификации IT-M3901C-10-170 |
от 0 до 10 |
|
- для модификации IT-M3903C-10-340 |
от 0 до 10 |
|
- для модификации IT-M3905C-10-510 |
от 0 до 10 |
|
- для модификации IT-M3910C-10-1020 |
от 0 до 10 |
|
- для модификации IT-M3902C-32-80 |
от 0 до 32 |
|
- для модификации IT-M3904C-32-160 |
от 0 до 32 |
|
- для модификации IT-M3906C-32-240 |
от 0 до 32 |
|
- для модификации IT-M3912C-32-480 |
от 0 до 32 |
|
- для модификации IT-M3902C-80-40 |
от 0 до 80 |
|
- для модификации IT-M3904C-80-80 |
от 0 до 80 |
|
Наименование характеристики |
Значение |
|
- для модификации IT-M3906C-80-120 |
от 0 до 80 |
|
- для модификации IT-M3912C-80-240 |
от 0 до 80 |
|
- для модификации IT-M3902C-300-20 |
от 0 до 300 |
|
- для модификации IT-M3904C-300-40 |
от 0 до 300 |
|
- для модификации IT-M3906C-300-60 |
от 0 до 300 |
|
- для модификации IT-M3912C-300-120 |
от 0 до 300 |
|
- для модификации IT-M3902C-500-12 |
от 0 до 500 |
|
- для модификации IT-M3904C-500-24 |
от 0 до 500 |
|
- для модификации IT-M3906C-500-36 |
от 0 до 500 |
|
- для модификации IT-M3912C-500-72 |
от 0 до 500 |
|
- для модификации IT-M3902C-800-8 |
от 0 до 800 |
|
- для модификации IT-M3904C-800-16 |
от 0 до 800 |
|
- для модификации IT-M3906C-800-24 |
от 0 до 800 |
|
- для модификации IT-M3912C-800-48 |
от 0 до 800 |
|
- для модификации IT-M3906C-1500-12 |
от 0 до 1000 |
|
Пределы допускаемой абсолютной основной погрешности воспроизведений/измерений воспроизведенных значений напряжения постоянного тока, В: | |
|
- для модификации IT-M3901D-10-170 |
±(0,0003^U + 0,003) |
|
- для модификации IT-M3903D-10-340 |
±(0,0003^U + 0,003) |
|
- для модификации IT-M3905D-10-510 |
±(0,0003^U + 0,003) |
|
- для модификации IT-M3910D-10-1020 |
±(0,0003^U + 0,003) |
|
- для модификации IT-M3902D-32-80 |
±(0,0003^U + 0,0096) |
|
- для модификации IT-M3904D-32-160 |
±(0,0003^U + 0,0096) |
|
- для модификации IT-M3906D-32-240 |
±(0,0003^U + 0,0096) |
|
- для модификации IT-M3912D-32-480 |
±(0,0003^U + 0,0096) |
|
- для модификации IT-M3902D-80-40 |
±(0,0003^U + 0,024) |
|
- для модификации IT-M3904D-80-80 |
±(0,0003^U + 0,024) |
|
- для модификации IT-M3906D-80-120 |
±(0,0003^U + 0,024) |
|
- для модификации IT-M3912D-80-240 |
±(0,0003^U + 0,024) |
|
- для модификации IT-M3902D-300-20 |
±(0,0003^U + 0,09) |
|
- для модификации IT-M3904D-300-40 |
±(0,0003^U + 0,09) |
|
Наименование характеристики |
Значение |
|
- для модификации IT-M3906D-300-60 |
±(0,0003^U + 0,09) |
|
- для модификации IT-M3912D-300-120 |
±(0,0003^U + 0,09) |
|
- для модификации IT-M3902D-500-12 |
±(0,0003^U + 0,15) |
|
- для модификации IT-M3904D-500-24 |
±(0,0003^U + 0,15) |
|
- для модификации IT-M3906D-500-36 |
±(0,0003^U + 0,15) |
|
- для модификации IT-M3912D-500-72 |
±(0,0003^U + 0,15) |
|
- для модификации IT-M3902D-800-8 |
±(0,0003^U + 0,24) |
|
- для модификации IT-M3904D-800-16 |
±(0,0003^U + 0,24) |
|
- для модификации IT-M3906D-800-24 |
±(0,0003^U + 0,24) |
|
- для модификации IT-M3912D-800-48 |
±(0,0003^U + 0,24) |
|
- для модификации IT-M3906D-1500-12 |
±(0,0003^U + 0,45) |
|
- для модификации IT-M3901B-10-170 |
±(0,0003^U + 0,003) |
|
- для модификации IT-M3903B-10-340 |
±(0,0003^U + 0,003) |
|
- для модификации IT-M3905B-10-510 |
±(0,0003^U + 0,003) |
|
- для модификации IT-M3910B-10-1020 |
±(0,0003^U + 0,003) |
|
- для модификации IT-M3902B-32-80 |
±(0,0003^U + 0,0096) |
|
- для модификации IT-M3904B-32-160 |
±(0,0003^U + 0,0096) |
|
- для модификации IT-M3906B-32-240 |
±(0,0003^U + 0,0096) |
|
- для модификации IT-M3912B-32-480 |
±(0,0003^U + 0,0096) |
|
- для модификации IT-M3902B-80-40 |
±(0,0003^U + 0,024) |
|
- для модификации IT-M3904B-80-80 |
±(0,0003^U + 0,024) |
|
- для модификации IT-M3906B-80-120 |
±(0,0003^U + 0,024) |
|
- для модификации IT-M3912B-80-240 |
±(0,0003^U + 0,024) |
|
- для модификации IT-M3902B-300-20 |
±(0,0003^U + 0,09) |
|
- для модификации IT-M3904B-300-40 |
±(0,0003^U + 0,09) |
|
- для модификации IT-M3906B-300-60 |
±(0,0003^U + 0,09) |
|
- для модификации IT-M3912B-300-120 |
±(0,0003^U + 0,09) |
|
- для модификации IT-M3902B-500-12 |
±(0,0003^U + 0,15) |
|
- для модификации IT-M3904B-500-24 |
±(0,0003^U + 0,15) |
|
- для модификации IT-M3906B-500-36 |
±(0,0003^U + 0,15) |
|
- для модификации IT-M3912B-500-72 |
±(0,0003^U + 0,15) |
|
Наименование характеристики |
Значение |
|
- для модификации IT-M3902B-800-8 |
±(0,0003^U + 0,24) |
|
- для модификации IT-M3904B-800-16 |
±(0,0003^U + 0,24) |
|
- для модификации IT-M3906B-800-24 |
±(0,0003^U + 0,24) |
|
- для модификации IT-M3912B-800-48 |
±(0,0003^U + 0,24) |
|
- для модификации IT-M3906B-1500-12 |
±(0,0003^U + 0,45) |
|
- для модификации IT-M3901C-10-170 |
±(0,0003^U + 0,003) |
|
- для модификации IT-M3903C-10-340 |
±(0,0003^U + 0,003) |
|
- для модификации IT-M3905C-10-510 |
±(0,0003^U + 0,003) |
|
- для модификации IT-M3910C-10-1020 |
±(0,0003^U + 0,003) |
|
- для модификации IT-M3902C-32-80 |
±(0,0003^U + 0,0096) |
|
- для модификации IT-M3904C-32-160 |
±(0,0003^U + 0,0096) |
|
- для модификации IT-M3906C-32-240 |
±(0,0003^U + 0,0096) |
|
- для модификации IT-M3912C-32-480 |
±(0,0003^U + 0,0096) |
|
- для модификации IT-M3902C-80-40 |
±(0,0003^U + 0,024) |
|
- для модификации IT-M3904C-80-80 |
±(0,0003^U + 0,024) |
|
- для модификации IT-M3906C-80-120 |
±(0,0003^U + 0,024) |
|
- для модификации IT-M3912C-80-240 |
±(0,0003^U + 0,024) |
|
- для модификации IT-M3902C-300-20 |
±(0,0003^U + 0,09) |
|
- для модификации IT-M3904C-300-40 |
±(0,0003^U + 0,09) |
|
- для модификации IT-M3906C-300-60 |
±(0,0003^U + 0,09) |
|
- для модификации IT-M3912C-300-120 |
±(0,0003^U + 0,09) |
|
- для модификации IT-M3902C-500-12 |
±(0,0003^U + 0,15) |
|
- для модификации IT-M3904C-500-24 |
±(0,0003^U + 0,15) |
|
- для модификации IT-M3906C-500-36 |
±(0,0003^U + 0,15) |
|
- для модификации IT-M3912C-500-72 |
±(0,0003^U + 0,15) |
|
- для модификации IT-M3902C-800-8 |
±(0,0003^U + 0,24) |
|
- для модификации IT-M3904C-800-16 |
±(0,0003^U + 0,24) |
|
- для модификации IT-M3906C-800-24 |
±(0,0003^U + 0,24) |
|
- для модификации IT-M3912C-800-48 |
±(0,0003^U + 0,24) |
|
- для модификации IT-M3906C-1500-12 |
±(0,0003^U + 0,45) |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной дополнительной погрешности воспроизведений/измерений воспроизведенных значений напряжения постоянного тока от изменения температуры окружающей среды на каждый 1 °С, В | |
|
- для модификации IT-M3901D-10-170 |
±(0,00005 •U) |
|
- для модификации IT-M3903D-10-340 |
±(0,00005 •U) |
|
- для модификации IT-M3905D-10-510 |
±(0,00005 •U) |
|
- для модификации IT-M3910D-10-1020 |
±(0,00005 •U) |
|
- для модификации IT-M3902D-32-80 |
±(0,00005 •U) |
|
- для модификации IT-M3904D-32-160 |
±(0,00005 •U) |
|
- для модификации IT-M3906D-32-240 |
±(0,00005 •U) |
|
- для модификации IT-M3912D-32-480 |
±(0,00005 •U) |
|
- для модификации IT-M3902D-80-40 |
±(0,00005 •U) |
|
- для модификации IT-M3904D-80-80 |
±(0,00005 •U) |
|
- для модификации IT-M3906D-80-120 |
±(0,00005 •U) |
|
- для модификации IT-M3912D-80-240 |
±(0,00005 •U) |
|
- для модификации IT-M3902D-300-20 |
±(0,00005 •U) |
|
- для модификации IT-M3904D-300-40 |
±(0,00005-U) |
|
- для модификации IT-M3906D-300-60 |
±(0,00005-U) |
|
- для модификации IT-M3912D-300-120 |
±(0,00005 •U) |
|
- для модификации IT-M3902D-500-12 |
±(0,00005 •U) |
|
- для модификации IT-M3904D-500-24 |
±(0,00005 •U) |
|
- для модификации IT-M3906D-500-36 |
±(0,00005 •U) |
|
- для модификации IT-M3912D-500-72 |
±(0,00005 •U) |
|
- для модификации IT-M3902D-800-8 |
±(0,00005 •U) |
|
- для модификации IT-M3904D-800-16 |
±(0,00005 •U) |
|
- для модификации IT-M3906D-800-24 |
±(0,00005 •U) |
|
- для модификации IT-M3912D-800-48 |
±(0,00005 •U) |
|
- для модификации IT-M3906D-1500-12 |
±(0,00005 •U) |
|
- для модификации IT-M3901B-10-170 |
±(0,00005 •U) |
|
- для модификации IT-M3903B-10-340 |
±(0,00005 •U) |
|
- для модификации IT-M3905B-10-510 |
±(0,00005 •U) |
|
Наименование характеристики |
Значение |
|
- для модификации IT-M3910B-10-1020 |
±(0,00005 •U) |
|
- для модификации IT-M3902B-32-80 |
±(0,00005 •U) |
|
- для модификации IT-M3904B-32-160 |
±(0,00005 •U) |
|
- для модификации IT-M3906B-32-240 |
±(0,00005 •U) |
|
- для модификации IT-M3912B-32-480 |
±(0,00005 •U) |
|
- для модификации IT-M3902B-80-40 |
±(0,00005 •U) |
|
- для модификации IT-M3904B-80-80 |
±(0,00005 •U) |
|
- для модификации IT-M3906B-80-120 |
±(0,00005 •U) |
|
- для модификации IT-M3912B-80-240 |
±(0,00005 •U) |
|
- для модификации IT-M3902B-300-20 |
±(0,00005 •U) |
|
- для модификации IT-M3904B-300-40 |
±(0,00005 •U) |
|
- для модификации IT-M3906B-300-60 |
±(0,00005 •U) |
|
- для модификации IT-M3912B-300-120 |
±(0,00005 •U) |
|
- для модификации IT-M3902B-500-12 |
±(0,00005-U) |
|
- для модификации IT-M3904B-500-24 |
±(0,00005-U) |
|
- для модификации IT-M3906B-500-36 |
±(0,00005 •U) |
|
- для модификации IT-M3912B-500-72 |
±(0,00005 •U) |
|
- для модификации IT-M3902B-800-8 |
±(0,00005 •U) |
|
- для модификации IT-M3904B-800-16 |
±(0,00005 •U) |
|
- для модификации IT-M3906B-800-24 |
±(0,00005 •U) |
|
- для модификации IT-M3912B-800-48 |
±(0,00005 •U) |
|
- для модификации IT-M3906B-1500-12 |
±(0,00005 •U) |
|
- для модификации IT-M3901C-10-170 |
±(0,00003 •U) |
|
- для модификации IT-M3903C-10-340 |
±(0,00003 •U) |
|
- для модификации IT-M3905C-10-510 |
±(0,00003 •U) |
|
- для модификации IT-M3910C-10-1020 |
±(0,00003 •U) |
|
- для модификации IT-M3902C-32-80 |
±(0,00003 •U) |
|
- для модификации IT-M3904C-32-160 |
±(0,00003 •U) |
|
- для модификации IT-M3906C-32-240 |
±(0,00003 •U) |
|
- для модификации IT-M3912C-32-480 |
±(0,00003 •U) |
|
- для модификации IT-M3902C-80-40 |
±(0,00003 •U) |
|
Наименование характеристики |
Значение |
|
- для модификации IT-M3904C-80-80 |
±(0,00003 •U) |
|
- для модификации IT-M3906C-80-120 |
±(0,00003 •U) |
|
- для модификации IT-M3912C-80-240 |
±(0,00003 •U) |
|
- для модификации IT-M3902C-300-20 |
±(0,00003 •U) |
|
- для модификации IT-M3904C-300-40 |
±(0,00003 •U) |
|
- для модификации IT-M3906C-300-60 |
±(0,00003 •U) |
|
- для модификации IT-M3912C-300-120 |
±(0,00003 •U) |
|
- для модификации IT-M3902C-500-12 |
±(0,00003 •U) |
|
- для модификации IT-M3904C-500-24 |
±(0,00003 •U) |
|
- для модификации IT-M3906C-500-36 |
±(0,00003 •U) |
|
- для модификации IT-M3912C-500-72 |
±(0,00003 •U) |
|
- для модификации IT-M3902C-800-8 |
±(0,00003 •U) |
|
- для модификации IT-M3904C-800-16 |
±(0,00003 •U) |
|
- для модификации IT-M3906C-800-24 |
±(0,00003-U) |
|
- для модификации IT-M3912C-800-48 |
±(0,00003-U) |
|
- для модификации IT-M3906C-1500-12 |
±(0,00003 •U) |
|
Диапазон воспроизведений/измерений воспроизведенных значений силы постоянного тока, А: | |
|
- для модификации IT-M3901D-10-170 |
от 0 до 170 |
|
- для модификации IT-M3903D-10-340 |
от 0 до 340 |
|
- для модификации IT-M3905D-10-510 |
от 0 до 510 |
|
- для модификации IT-M3910D-10-1020 |
от 0 до 1000 |
|
- для модификации IT-M3902D-32-80 |
от 0 до 80 |
|
- для модификации IT-M3904D-32-160 |
от 0 до 160 |
|
- для модификации IT-M3906D-32-240 |
от 0 до 240 |
|
- для модификации IT-M3912D-32-480 |
от 0 до 480 |
|
- для модификации IT-M3902D-80-40 |
от 0 до 40 |
|
- для модификации IT-M3904D-80-80 |
от 0 до 80 |
|
- для модификации IT-M3906D-80-120 |
от 0 до 120 |
|
- для модификации IT-M3912D-80-240 |
от 0 до 240 |
|
- для модификации IT-M3902D-300-20 |
от 0 до 20 |
|
- для модификации IT-M3904D-300-40 |
от 0 до 40 |
|
Наименование характеристики |
Значение |
|
- для модификации IT-M3906D-300-60 |
от 0 до 60 |
|
- для модификации IT-M3912D-300-120 |
от 0 до 120 |
|
- для модификации IT-M3902D-500-12 |
от 0 до 12 |
|
- для модификации IT-M3904D-500-24 |
от 0 до 24 |
|
- для модификации IT-M3906D-500-36 |
от 0 до 36 |
|
- для модификации IT-M3912D-500-72 |
от 0 до 72 |
|
- для модификации IT-M3902D-800-8 |
от 0 до 8 |
|
- для модификации IT-M3904D-800-16 |
от 0 до 16 |
|
- для модификации IT-M3906D-800-24 |
от 0 до 24 |
|
- для модификации IT-M3912D-800-48 |
от 0 до 48 |
|
- для модификации IT-M3906D-1500-12 |
от 0 до 12 |
|
- для модификации IT-M3901B-10-170 |
от -120 до 170 |
|
- для модификации IT-M3903B-10-340 |
от -240 до 340 |
|
- для модификации IT-M3905B-10-510 |
от -360 до 510 |
|
- для модификации IT-M3910B-10-1020 |
от -720 до 1000 |
|
- для модификации IT-M3902B-32-80 |
от -80 до 80 |
|
- для модификации IT-M3904B-32-160 |
от -160 до 160 |
|
- для модификации IT-M3906B-32-240 |
от -240 до 240 |
|
- для модификации IT-M3912B-32-480 |
от -480 до 480 |
|
- для модификации IT-M3902B-80-40 |
от -40 до 40 |
|
- для модификации IT-M3904B-80-80 |
от -80 до 80 |
|
- для модификации IT-M3906B-80-120 |
от -120 до 120 |
|
- для модификации IT-M3912B-80-240 |
от -240 до 240 |
|
- для модификации IT-M3902B-300-20 |
от -20 до 20 |
|
- для модификации IT-M3904B-300-40 |
от -40 до 40 |
|
- для модификации IT-M3906B-300-60 |
от -60 до 60 |
|
- для модификации IT-M3912B-300-120 |
от -120 до 120 |
|
- для модификации IT-M3902B-500-12 |
от -12 до 12 |
|
- для модификации IT-M3904B-500-24 |
от -24 до 24 |
|
- для модификации IT-M3906B-500-36 |
от -36 до 36 |
|
- для модификации IT-M3912B-500-72 |
от -72 до 72 |
|
Наименование характеристики |
Значение |
|
- для модификации IT-M3902B-800-8 |
от -8 до 8 |
|
- для модификации IT-M3904B-800-16 |
от -16 до 16 |
|
- для модификации IT-M3906B-800-24 |
от -24 до 24 |
|
- для модификации IT-M3912B-800-48 |
от -48 до 48 |
|
- для модификации IT-M3906B-1500-12 |
от -12 до 12 |
|
- для модификации IT-M3901C-10-170 |
от -120 до 170 |
|
- для модификации IT-M3903C-10-340 |
от -240 до 340 |
|
- для модификации IT-M3905C-10-510 |
от -360 до 510 |
|
- для модификации IT-M3910C-10-1020 |
от -720 до 1000 |
|
- для модификации IT-M3902C-32-80 |
от -80 до 80 |
|
- для модификации IT-M3904C-32-160 |
от -160 до 160 |
|
- для модификации IT-M3906C-32-240 |
от -240 до 240 |
|
- для модификации IT-M3912C-32-480 |
от -480 до 480 |
|
- для модификации IT-M3902C-80-40 |
от -40 до 40 |
|
- для модификации IT-M3904C-80-80 |
от -80 до 80 |
|
- для модификации IT-M3906C-80-120 |
от -120 до 120 |
|
- для модификации IT-M3912C-80-240 |
от -240 до 240 |
|
- для модификации IT-M3902C-300-20 |
от -20 до 20 |
|
- для модификации IT-M3904C-300-40 |
от -40 до 40 |
|
- для модификации IT-M3906C-300-60 |
от -60 до 60 |
|
- для модификации IT-M3912C-300-120 |
от -120 до 120 |
|
- для модификации IT-M3902C-500-12 |
от -12 до 12 |
|
- для модификации IT-M3904C-500-24 |
от -24 до 24 |
|
- для модификации IT-M3906C-500-36 |
от -36 до 36 |
|
- для модификации IT-M3912C-500-72 |
от -72 до 72 |
|
- для модификации IT-M3902C-800-8 |
от -8 до 8 |
|
- для модификации IT-M3904C-800-16 |
от -16 до 16 |
|
- для модификации IT-M3906C-800-24 |
от -24 до 24 |
|
- для модификации IT-M3912C-800-48 |
от -48 до 48 |
|
- для модификации IT-M3906C-1500-12 |
от -12 до 12 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной основной погрешности воспроизведений/измерений воспроизведенных значений силы постоянного тока, А: | |
|
- для модификации IT-M3901D-10-170 |
±(0,001-1 + 0,17) |
|
- для модификации IT-M3903D-10-340 |
±(0,001-1 + 0,34) |
|
- для модификации IT-M3905D-10-510 |
±(0,001-1 + 0,51) |
|
- для модификации IT-M3910D-10-1020 |
±(0,001-1 + 1,02) |
|
- для модификации IT-M3902D-32-80 |
±(0,001-1 + 0,08) |
|
- для модификации IT-M3904D-32-160 |
±(0,001-1 + 0,16) |
|
- для модификации IT-M3906D-32-240 |
±(0,001-1 + 0,24) |
|
- для модификации IT-M3912D-32-480 |
±(0,001-1 + 0,48) |
|
- для модификации IT-M3902D-80-40 |
±(0,001-1 + 0,04) |
|
- для модификации IT-M3904D-80-80 |
±(0,001-1 + 0,08) |
|
- для модификации IT-M3906D-80-120 |
±(0,001-1 + 0,12) |
|
- для модификации IT-M3912D-80-240 |
±(0,001-1 + 0,24) |
|
- для модификации IT-M3902D-300-20 |
±(0,001-1 + 0,02) |
|
- для модификации IT-M3904D-300-40 |
±(0,001-1 + 0,04) |
|
- для модификации IT-M3906D-300-60 |
±(0,001-1 + 0,06) |
|
- для модификации IT-M3912D-300-120 |
±(0,001-1 + 0,12) |
|
- для модификации IT-M3902D-500-12 |
±(0,001^I + 0,012) |
|
- для модификации IT-M3904D-500-24 |
±(0,001^I + 0,024) |
|
- для модификации IT-M3906D-500-36 |
±(0,001^I + 0,036) |
|
- для модификации IT-M3912D-500-72 |
±(0,001^I + 0,072) |
|
- для модификации IT-M3902D-800-8 |
±(0,001-I + 0,008) |
|
- для модификации IT-M3904D-800-16 |
±(0,001-I + 0,016) |
|
- для модификации IT-M3906D-800-24 |
±(0,001-I + 0,024) |
|
- для модификации IT-M3912D-800-48 |
±(0,001-I + 0,048) |
|
- для модификации IT-M3906D-1500-12 |
±(0,001-I + 0,012) |
|
- для модификации IT-M3901B-10-170 |
±(0,001-I + 0,29) |
|
- для модификации IT-M3903B-10-340 |
±(0,001-I + 0,58) |
|
- для модификации IT-M3905B-10-510 |
±(0,001-I + 0,87) |
|
- для модификации IT-M3910B-10-1020 |
±(0,001-I + 1,74) |
|
Наименование характеристики |
Значение |
|
- для модификации IT-M3902B-32-80 |
±(0,001-1 + 0,16) |
|
- для модификации IT-M3904B-32-160 |
±(0,001-1 + 0,32) |
|
- для модификации IT-M3906B-32-240 |
±(0,001-1 + 0,48) |
|
- для модификации IT-M3912B-32-480 |
±(0,001-1 + 0,96) |
|
- для модификации IT-M3902B-80-40 |
±(0,001-1 + 0,08) |
|
- для модификации IT-M3904B-80-80 |
±(0,001-1 + 0,16) |
|
- для модификации IT-M3906B-80-120 |
±(0,001-1 + 0,24) |
|
- для модификации IT-M3912B-80-240 |
±(0,001-1 + 0,48) |
|
- для модификации IT-M3902B-300-20 |
±(0,001-1 + 0,04) |
|
- для модификации IT-M3904B-300-40 |
±(0,001-1 + 0,08) |
|
- для модификации IT-M3906B-300-60 |
±(0,001-1 + 0,12) |
|
- для модификации IT-M3912B-300-120 |
±(0,001-1 + 0,24) |
|
- для модификации IT-M3902B-500-12 |
±(0,001^I + 0,024) |
|
- для модификации IT-M3904B-500-24 |
±(0,001^I + 0,048) |
|
- для модификации IT-M3906B-500-36 |
±(0,001^I + 0,072) |
|
- для модификации IT-M3912B-500-72 |
±(0,001^I + 0,144) |
|
- для модификации IT-M3902B-800-8 |
±(0,001-I + 0,016) |
|
- для модификации IT-M3904B-800-16 |
±(0,001-I + 0,032) |
|
- для модификации IT-M3906B-800-24 |
±(0,001-I + 0,048) |
|
- для модификации IT-M3912B-800-48 |
±(0,001-I + 0,048) |
|
- для модификации IT-M3906B-1500-12 |
±(0,001-I + 0,024) |
|
- для модификации IT-M3901C-10-170 |
±(0,001-I + 0,29) |
|
- для модификации IT-M3903C-10-340 |
±(0,001-I + 0,58) |
|
- для модификации IT-M3905C-10-510 |
±(0,001-I + 0,87) |
|
- для модификации IT-M3910C-10-1020 |
±(0,001-I + 1,74) |
|
- для модификации IT-M3902C-32-80 |
±(0,001-I + 0,16) |
|
- для модификации IT-M3904C-32-160 |
±(0,001-I + 0,32) |
|
- для модификации IT-M3906C-32-240 |
±(0,001-I + 0,48) |
|
- для модификации IT-M3912C-32-480 |
±(0,001-I + 0,96) |
|
- для модификации IT-M3902C-80-40 |
±(0,001-I + 0,08) |
|
- для модификации IT-M3904C-80-80 |
±(0,001-I + 0,16) |
|
Наименование характеристики |
Значение |
|
- для модификации IT-M3906C-80-120 |
±(0,001-1 + 0,24) |
|
- для модификации IT-M3912C-80-240 |
±(0,001-1 + 0,48) |
|
- для модификации IT-M3902C-300-20 |
±(0,001-1 + 0,04) |
|
- для модификации IT-M3904C-300-40 |
±(0,001-1 + 0,08) |
|
- для модификации IT-M3906C-300-60 |
±(0,001-1 + 0,12) |
|
- для модификации IT-M3912C-300-120 |
±(0,001-1 + 0,24) |
|
- для модификации IT-M3902C-500-12 |
±(0,001^1 + 0,024) |
|
- для модификации IT-M3904C-500-24 |
±(0,001^1 + 0,048) |
|
- для модификации IT-M3906C-500-36 |
±(0,001^1 + 0,072) |
|
- для модификации IT-M3912C-500-72 |
±(0,001^1 + 0,144) |
|
- для модификации IT-M3902C-800-8 |
±(0,001^1 + 0,016) |
|
- для модификации IT-M3904C-800-16 |
±(0,001^1 + 0,032) |
|
- для модификации IT-M3906C-800-24 |
±(0,001^1 + 0,048) |
|
- для модификации IT-M3912C-800-48 |
±(0,001^1 + 0,048) |
|
- для модификации IT-M3906C-1500-12 |
±(0,001^1 + 0,024) |
|
Пределы допускаемой абсолютной дополнительной погрешности воспроизведений/измерений воспроизведенных значений силы постоянного тока от изменения температуры окружающей среды на каждый 1 °С, А: | |
|
- для модификации IT-M3901D-10-170 |
±(O,OO0O5^I) |
|
- для модификации IT-M3903D-10-340 |
±(O,O00O5^I) |
|
- для модификации IT-M3905D-10-510 |
±(0,00005^1) |
|
- для модификации IT-M3910D-10-1020 |
±(O,OOOO5^I) |
|
- для модификации IT-M3902D-32-80 |
±(0,00005^1) |
|
- для модификации IT-M3904D-32-160 |
±(0,00005^I) |
|
- для модификации IT-M3906D-32-240 |
±(0,00005-1) |
|
- для модификации IT-M3912D-32-480 |
±(0,00005 •I) |
|
- для модификации IT-M3902D-80-40 |
±(0,00005 •I) |
|
- для модификации IT-M3904D-80-80 |
±(0,00005 •I) |
|
- для модификации IT-M3906D-80-120 |
±(0,00005 •I) |
|
- для модификации IT-M3912D-80-240 |
±(0,00005 •I) |
|
- для модификации IT-M3902D-300-20 |
±(0,00005 •I) |
|
Наименование характеристики |
Значение |
|
- для модификации IT-M3904D-300-40 |
±(O,O00O5^I) |
|
- для модификации IT-M3906D-300-60 |
±(O,O00O5^I) |
|
- для модификации IT-M3912D-300-120 |
±(0,00005^1) |
|
- для модификации IT-M3902D-500-12 |
±(O,OOOO5^I) |
|
- для модификации IT-M3904D-500-24 |
±(0,00005^1) |
|
- для модификации IT-M3906D-500-36 |
±(0,00005^1) |
|
- для модификации IT-M3912D-500-72 |
±(0,00005 •I) |
|
- для модификации IT-M3902D-800-8 |
±(0,00005 •I) |
|
- для модификации IT-M3904D-800-16 |
±(0,00005 •I) |
|
- для модификации IT-M3906D-800-24 |
±(0,00005 •I) |
|
- для модификации IT-M3912D-800-48 |
±(0,00005 •I) |
|
- для модификации IT-M3906D-1500-12 |
±(0,00005 •I) |
|
- для модификации IT-M3901B-10-170 |
±(0,00005 •I) |
|
- для модификации IT-M3903B-10-340 |
±(0,00005 •I) |
|
- для модификации IT-M3905B-10-510 |
±(0,00005 •I) |
|
- для модификации IT-M3910B-10-1020 |
±(0,00005 •I) |
|
- для модификации IT-M3902B-32-80 |
±(0,00005 •!) |
|
- для модификации IT-M3904B-32-160 |
±(0,00005 •!) |
|
- для модификации IT-M3906B-32-240 |
±(0,00005 •!) |
|
- для модификации IT-M3912B-32-480 |
±(0,00005 •!) |
|
- для модификации IT-M3902B-80-40 |
±(0,00005-I) |
|
- для модификации IT-M3904B-80-80 |
±(0,00005-I) |
|
- для модификации IT-M3906B-80-120 |
±(0,00005 •!) |
|
- для модификации IT-M3912B-80-240 |
±(0,00005 •!) |
|
- для модификации IT-M3902B-300-20 |
±(0,00005 •!) |
|
- для модификации IT-M3904B-300-40 |
±(0,00005 •!) |
|
- для модификации IT-M3906B-300-60 |
±(0,00005 •!) |
|
- для модификации IT-M3912B-300-120 |
±(0,00005 •!) |
|
- для модификации IT-M3902B-500-12 |
±(0,00005 •!) |
|
- для модификации IT-M3904B-500-24 |
±(0,00005 •!) |
|
- для модификации IT-M3906B-500-36 |
±(0,00005 •!) |
|
Наименование характеристики |
Значение |
|
- для модификации IT-M3912B-500-72 |
±(O,O00O5^I) |
|
- для модификации IT-M3902B-800-8 |
±(O,O00O5^I) |
|
- для модификации IT-M3904B-800-16 |
±(0,00005^1) |
|
- для модификации IT-M3906B-800-24 |
±(O,OOOO5^I) |
|
- для модификации IT-M3912B-800-48 |
±(0,00005^1) |
|
- для модификации IT-M3906B-1500-12 |
±(0,00005^1) |
|
- для модификации IT-M3901C-10-170 |
±(0,00005 •I) |
|
- для модификации IT-M3903C-10-340 |
±(0,00005 •I) |
|
- для модификации IT-M3905C-10-510 |
±(0,00005 •I) |
|
- для модификации IT-M3910C-10-1020 |
±(0,00005 •I) |
|
- для модификации IT-M3902C-32-80 |
±(0,00005 •I) |
|
- для модификации IT-M3904C-32-160 |
±(0,00005 •I) |
|
- для модификации IT-M3906C-32-240 |
±(0,00005 •I) |
|
- для модификации IT-M3912C-32-480 |
±(0,00005 •I) |
|
- для модификации IT-M3902C-80-40 |
±(0,00005 •I) |
|
- для модификации IT-M3904C-80-80 |
±(0,00005 •I) |
|
- для модификации IT-M3906C-80-120 |
±(0,00005 •!) |
|
- для модификации IT-M3912C-80-240 |
±(0,00005 •!) |
|
- для модификации IT-M3902C-300-20 |
±(0,00005 •!) |
|
- для модификации IT-M3904C-300-40 |
±(0,00005 •!) |
|
- для модификации IT-M3906C-300-60 |
±(0,00005-I) |
|
- для модификации IT-M3912C-300-120 |
±(0,00005-I) |
|
- для модификации IT-M3902C-500-12 |
±(0,00005 •!) |
|
- для модификации IT-M3904C-500-24 |
±(0,00005 •!) |
|
- для модификации IT-M3906C-500-36 |
±(0,00005 •!) |
|
- для модификации IT-M3912C-500-72 |
±(0,00005 •!) |
|
- для модификации IT-M3902C-800-8 |
±(0,00005 •!) |
|
- для модификации IT-M3904C-800-16 |
±(0,00005 •!) |
|
- для модификации IT-M3906C-800-24 |
±(0,00005 •!) |
|
- для модификации IT-M3912C-800-48 |
±(0,00005 •!) |
|
- для модификации IT-M3906C-1500-12 |
±(0,00005 •!) |
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +18 до +28 |
|
- относительная влажность, %, не более |
80 |
|
Примечания: U - воспроизводимое/измеренное источником значение напряжения постоянного тока, В; I - воспроизводимое/измеренное источником значение силы постоянного тока, А. |
Таблица 3 - Метрологические характеристики источников серии IT-M3900B в режиме «Load Mode»
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения постоянного тока, В: | |
|
- для модификации IT-M3901B-10-170 |
от 0 до 10 |
|
- для модификации IT-M3903B-10-340 |
от 0 до 10 |
|
- для модификации IT-M3905B-10-510 |
от 0 до 10 |
|
- для модификации IT-M3910B-10-1020 |
от 0 до 10 |
|
- для модификации IT-M3902B-32-80 |
от 0 до 32 |
|
- для модификации IT-M3904B-32-160 |
от 0 до 32 |
|
- для модификации IT-M3906B-32-240 |
от 0 до 32 |
|
- для модификации IT-M3912B-32-480 |
от 0 до 32 |
|
- для модификации IT-M3902B-80-40 |
от 0 до 80 |
|
- для модификации IT-M3904B-80-80 |
от 0 до 80 |
|
- для модификации IT-M3906B-80-120 |
от 0 до 80 |
|
- для модификации IT-M3912B-80-240 |
от 0 до 80 |
|
- для модификации IT-M3902B-300-20 |
от 0 до 300 |
|
- для модификации IT-M3904B-300-40 |
от 0 до 300 |
|
- для модификации IT-M3906B-300-60 |
от 0 до 300 |
|
- для модификации IT-M3912B-300-120 |
от 0 до 300 |
|
- для модификации IT-M3902B-500-12 |
от 0 до 500 |
|
- для модификации IT-M3904B-500-24 |
от 0 до 500 |
|
- для модификации IT-M3906B-500-36 |
от 0 до 500 |
|
- для модификации IT-M3912B-500-72 |
от 0 до 500 |
|
- для модификации IT-M3902B-800-8 |
от 0 до 800 |
|
Наименование характеристики |
Значение |
|
- для модификации IT-M3904B-800-16 |
от 0 до 800 |
|
- для модификации IT-M3906B-800-24 |
от 0 до 800 |
|
- для модификации IT-M3912B-800-48 |
от 0 до 800 |
|
- для модификации IT-M3906B-1500-12 |
от 0 до 1000 |
|
Пределы допускаемой абсолютной основной погрешности измерений напряжения постоянного тока, В: | |
|
- для модификации IT-M3901B-10-170 |
±(0,0003^U + 0,003) |
|
- для модификации IT-M3903B-10-340 |
±(0,0003^U + 0,003) |
|
- для модификации IT-M3905B-10-510 |
±(0,0003^U + 0,003) |
|
- для модификации IT-M3910B-10-1020 |
±(0,0003^U + 0,003) |
|
- для модификации IT-M3902B-32-80 |
±(0,0003^U + 0,0096) |
|
- для модификации IT-M3904B-32-160 |
±(0,0003^U + 0,0096) |
|
- для модификации IT-M3906B-32-240 |
±(0,0003^U + 0,0096) |
|
- для модификации IT-M3912B-32-480 |
±(0,0003^U + 0,0096) |
|
- для модификации IT-M3902B-80-40 |
±(0,0003^U + 0,024) |
|
- для модификации IT-M3904B-80-80 |
±(0,0003^U + 0,024) |
|
- для модификации IT-M3906B-80-120 |
±(0,0003^U + 0,024) |
|
- для модификации IT-M3912B-80-240 |
±(0,0003^U + 0,024) |
|
- для модификации IT-M3902B-300-20 |
±(0,0003^U + 0,09) |
|
- для модификации IT-M3904B-300-40 |
±(0,0003^U + 0,09) |
|
- для модификации IT-M3906B-300-60 |
±(0,0003^U + 0,09) |
|
- для модификации IT-M3912B-300-120 |
±(0,0003^U + 0,09) |
|
- для модификации IT-M3902B-500-12 |
±(0,0003^U + 0,15) |
|
- для модификации IT-M3904B-500-24 |
±(0,0003^U + 0,15) |
|
- для модификации IT-M3906B-500-36 |
±(0,0003^U + 0,15) |
|
- для модификации IT-M3912B-500-72 |
±(0,0003^U + 0,15) |
|
- для модификации IT-M3902B-800-8 |
±(0,0003^U + 0,24) |
|
- для модификации IT-M3904B-800-16 |
±(0,0003^U + 0,24) |
|
- для модификации IT-M3906B-800-24 |
±(0,0003^U + 0,24) |
|
- для модификации IT-M3912B-800-48 |
±(0,0003^U + 0,24) |
|
- для модификации IT-M3906B-1500-12 |
±(0,0003^U + 0,45) |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной дополнительной погрешности измерений напряжения постоянного тока от изменения температуры окружающей среды на каждый 1 °С, В | |
|
- для модификации IT-M3901B-10-170 |
±(0,00005 •U) |
|
- для модификации IT-M3903B-10-340 |
±(0,00005 •U) |
|
- для модификации IT-M3905B-10-510 |
±(0,00005 •U) |
|
- для модификации IT-M3910B-10-1020 |
±(0,00005 •U) |
|
- для модификации IT-M3902B-32-80 |
±(0,00005 •U) |
|
- для модификации IT-M3904B-32-160 |
±(0,00005 •U) |
|
- для модификации IT-M3906B-32-240 |
±(0,00005 •U) |
|
- для модификации IT-M3912B-32-480 |
±(0,00005 •U) |
|
- для модификации IT-M3902B-80-40 |
±(0,00005 •U) |
|
- для модификации IT-M3904B-80-80 |
±(0,00005 •U) |
|
- для модификации IT-M3906B-80-120 |
±(0,00005 •U) |
|
- для модификации IT-M3912B-80-240 |
±(0,00005 •U) |
|
- для модификации IT-M3902B-300-20 |
±(0,00005 •U) |
|
- для модификации IT-M3904B-300-40 |
±(0,00005-U) |
|
- для модификации IT-M3906B-300-60 |
±(0,00005-U) |
|
- для модификации IT-M3912B-300-120 |
±(0,00005 •U) |
|
- для модификации IT-M3902B-500-12 |
±(0,00005 •U) |
|
- для модификации IT-M3904B-500-24 |
±(0,00005 •U) |
|
- для модификации IT-M3906B-500-36 |
±(0,00005 •U) |
|
- для модификации IT-M3912B-500-72 |
±(0,00005 •U) |
|
- для модификации IT-M3902B-800-8 |
±(0,00005 •U) |
|
- для модификации IT-M3904B-800-16 |
±(0,00005 •U) |
|
- для модификации IT-M3906B-800-24 |
±(0,00005 •U) |
|
- для модификации IT-M3912B-800-48 |
±(0,00005 •U) |
|
- для модификации IT-M3906B-1500-12 |
±(0,00005 •U) |
|
Диапазон измерений силы постоянного тока, А: | |
|
- для модификации IT-M3901B-10-170 |
от 3 до 120 |
|
- для модификации IT-M3903B-10-340 |
от 4 до 240 |
|
- для модификации IT-M3905B-10-510 |
от 6 до 360 |
|
Наименование характеристики |
Значение |
|
- для модификации IT-M3910B-10-1020 |
от 12 до 720 |
|
- для модификации IT-M3902B-32-80 |
от 0 до 80 |
|
- для модификации IT-M3904B-32-160 |
от 0 до 160 |
|
- для модификации IT-M3906B-32-240 |
от 0 до 240 |
|
- для модификации IT-M3912B-32-480 |
от 0 до 480 |
|
- для модификации IT-M3902B-80-40 |
от 0 до 40 |
|
- для модификации IT-M3904B-80-80 |
от 0 до 80 |
|
- для модификации IT-M3906B-80-120 |
от 0 до 120 |
|
- для модификации IT-M3912B-80-240 |
от 0 до 240 |
|
- для модификации IT-M3902B-300-20 |
от 0 до 20 |
|
- для модификации IT-M3904B-300-40 |
от 0 до 40 |
|
- для модификации IT-M3906B-300-60 |
от 0 до 60 |
|
- для модификации IT-M3912B-300-120 |
от 0 до 120 |
|
- для модификации IT-M3902B-500-12 |
от 0 до 12 |
|
- для модификации IT-M3904B-500-24 |
от 0 до 24 |
|
- для модификации IT-M3906B-500-36 |
от 0 до 36 |
|
- для модификации IT-M3912B-500-72 |
от 0 до 72 |
|
- для модификации IT-M3902B-800-8 |
от 0 до 8 |
|
- для модификации IT-M3904B-800-16 |
от 0 до 16 |
|
- для модификации IT-M3906B-800-24 |
от 0 до 24 |
|
- для модификации IT-M3912B-800-48 |
от 0 до 48 |
|
- для модификации IT-M3906B-1500-12 |
от 0 до 12 |
|
Пределы допускаемой абсолютной основной погрешности измерений силы постоянного тока, А: | |
|
- для модификации IT-M3901B-10-170 |
±(0,001 •I + 0,001 •D) |
|
- для модификации IT-M3903B-10-340 |
±(0,001 •I + 0,001 •D) |
|
- для модификации IT-M3905B-10-510 |
±(0,001 •I + 0,001 •D) |
|
- для модификации IT-M3910B-10-1020 |
±(0,001 •I + 0,001 •D) |
|
- для модификации IT-M3902B-32-80 |
±(0,001 •I + 0,001 •D) |
|
- для модификации IT-M3904B-32-160 |
±(0,001 •I + 0,001 •D) |
|
- для модификации IT-M3906B-32-240 |
±(0,001 •I + 0,001 •D) |
|
- для модификации IT-M3912B-32-480 |
±(0,001 •I + 0,001-D) |
|
Наименование характеристики |
Значение |
|
- для модификации IT-M3902B-80-40 |
±(O,0O1^I + 0,001-D) |
|
- для модификации IT-M3904B-80-80 |
±(0,001 •I + 0,001 •D) |
|
- для модификации IT-M3906B-80-120 |
±(0,001 •I + 0,001 •D) |
|
- для модификации IT-M3912B-80-240 |
±(0,001 •! + 0,001 •D) |
|
- для модификации IT-M3902B-300-20 |
±(0,001 •I + 0,001 •D) |
|
- для модификации IT-M3904B-300-40 |
±(0,001 •! + 0,001 •D) |
|
- для модификации IT-M3906B-300-60 |
±(0,001 •! + 0,001 •D) |
|
- для модификации IT-M3912B-300-120 |
±(0,001 •! + 0,001 •D) |
|
- для модификации IT-M3902B-500-12 |
±(0,001 •! + 0,001 •D) |
|
- для модификации IT-M3904B-500-24 |
±(0,001 •! + 0,001 •D) |
|
- для модификации IT-M3906B-500-36 |
±(0,001 •! + 0,001-D) |
|
- для модификации IT-M3912B-500-72 |
±(0,001-I + 0,001 •D) |
|
- для модификации IT-M3902B-800-8 |
±(0,001 •! + 0,001 •D) |
|
- для модификации IT-M3904B-800-16 |
±(0,001 •! + 0,001 •D) |
|
- для модификации IT-M3906B-800-24 |
±(0,001 •! + 0,001 •D) |
|
- для модификации IT-M3912B-800-48 |
±(0,001 •! + 0,001 •D) |
|
- для модификации IT-M3906B-1500-12 |
±(0,001 •! + 0,001 •D) |
|
Пределы допускаемой абсолютной дополнительной погрешности измерений илы постоянного тока от изменения температуры окружающей среды на каждый 1 °С, А: | |
|
- для модификации IT-M3901B-10-170 |
±(0,00005 •!) |
|
- для модификации IT-M3903B-10-340 |
±(0,00005 •!) |
|
- для модификации IT-M3905B-10-510 |
±(0,00005 •!) |
|
- для модификации IT-M3910B-10-1020 |
±(0,00005 •!) |
|
- для модификации IT-M3902B-32-80 |
±(0,00005 •!) |
|
- для модификации IT-M3904B-32-160 |
±(0,00005 •!) |
|
- для модификации IT-M3906B-32-240 |
±(0,00005 •!) |
|
- для модификации IT-M3912B-32-480 |
±(0,00005 •!) |
|
- для модификации IT-M3902B-80-40 |
±(0,00005 •!) |
|
- для модификации IT-M3904B-80-80 |
±(0,00005 •!) |
|
- для модификации IT-M3906B-80-120 |
±(0,00005 •!) |
|
- для модификации IT-M3912B-80-240 |
±(0,00005 •!) |
|
Наименование характеристики |
Значение |
|
- для модификации IT-M3902B-300-20 |
±(0,00005-1) |
|
- для модификации IT-M3904B-300-40 |
±(0,00005-1) |
|
- для модификации IT-M3906B-300-60 |
±(0,00005 •I) |
|
- для модификации IT-M3912B-300-120 |
±(0,00005-1) |
|
- для модификации IT-M3902B-500-12 |
±(0,00005-1) |
|
- для модификации IT-M3904B-500-24 |
±(0,00005-1) |
|
- для модификации IT-M3906B-500-36 |
±(0,00005-1) |
|
- для модификации IT-M3912B-500-72 |
±(0,00005-1) |
|
- для модификации IT-M3902B-800-8 |
±(0,00005-1) |
|
- для модификации IT-M3904B-800-16 |
±(0,00005-1) |
|
- для модификации IT-M3906B-800-24 |
±(0,00005-1) |
|
- для модификации IT-M3912B-800-48 |
±(0,00005-1) |
|
- для модификации IT-M3906B-1500-12 |
±(0,00005-1) |
|
Нормальные условия измерений:
|
от +18 до +28 80 |
|
Примечания: U - измеренное источником значение напряжения постоянного тока, В; I - измеренное источником значение силы постоянного тока, А; D - диапазон измерений напряжения постоянного тока (силы постоянного тока), В (А). | |
Таблица 4 -
стабилизации
в
|
Модификация источников |
Нестабильность выходного напряжения постоянного тока, В |
Уровень пульсаций выходного напряжения постоянного тока (размах сигнала), мВ, не более (только при трехфазном напряжении питания) | |
|
при изменении напряжения питания на ±10 % от номинального |
при изменении тока нагрузки от 1макс до 0,1^1макс | ||
|
IT-M3901D-10-170 |
±(5^10-4^U+5^10-4^D) |
±(5^1O-4^U+5^1O-4^D) |
65,0 |
|
IT-M3903D-10-340 |
±(5^10-4^U+5^10-4^D) |
±(5^1O-4^U+5^1O-4^D) |
65,0 |
|
IT-M3905D-10-510 |
±(5^10-4^U+5^10-4^D) |
±(5^1O-4^U+5^1O-4^D) |
65,0 |
|
IT-M3910D-10- 1020 |
±(5^10-4^U+5^10-4^D) |
±(5^1O-4^U+5^1O-4^D) |
65,0 |
|
IT-M3902D-32-80 |
±(2^10-4^U+2^10-4^D) |
±(5^1O-5^U+5^1O-4^D) |
160,0 |
|
IT-M3904D-32-160 |
±(2^10-4^U+2^10-4^D) |
±(5^1O-5^U+5^1O-4^D) |
80,0 |
|
IT-M3906D-32-240 |
±(2^10-4^U+2^10-4^D) |
±(5^1O-5^U+5^1O-4^D) |
80,0 |
|
IT-M3912D-32-480 |
±(2^10-4^U+2^10-4^D) |
±(5^1O-5^U+5^1O-4^D) |
80,0 |
|
IT-M3902D-80-40 |
±(1^10-4^U+1^10-4^D) |
±(5^1O-4^U+5^1O-4^D) |
200,0 |
|
IT-M3904D-80-80 |
±(1^10-4^U+1^10-4^D) |
±(5^1O-4^U+5^1O-4^D) |
200,0 |
|
IT-M3906D-80-120 |
±(1^10-4^U+1^10-4^D) |
±(5^1O-4^U+5^1O-4^D) |
200,0 |
|
IT-M3912D-80-240 |
±(1^10-4^U+1^10-4^D) |
±(5^1O-4^U+5^1O-4^D) |
200,0 |
|
IT-M3902D-300-20 |
±(1^10-4^U+1^10-4^D) |
±(5^1O-4^U+5^1O-4^D) |
900,0 |
|
IT-M3904D-300-40 |
±(1-1O-4-U+1-1O-4-D) |
±(5^1O-4^U+5^1O-4^D) |
600,0 |
|
IT-M3906D-300-60 |
±(1^10-4^U+1^10-4^D) |
±(5^1O-4^U+5^1O-4^D) |
300,0 |
|
IT-M3912D-300- 120 |
±(1^1O-4^U+1^1O-4^D) |
±(5^1O-4^U+5^1O- 4^D) |
300,0 |
|
IT-M3902D-500-12 |
±(1^1O-4^U+1^1O-4^D) |
±(5^1O-4^U+5^1O- 4^D) |
1500,0 |
|
IT-M3904D-500-24 |
±(1^1O-4^U+1^1O-4^D) |
±(5^1O-4^U+5^1O- 4^D) |
1000,0 |
|
IT-M3906D-500-36 |
±(1^1O-4^U+1^1O-4^D) |
±(5^1O-4^U+5^1O- 4^D) |
500,0 |
|
IT-M3912D-500-72 |
±(1^1O-4^U+1^1O-4^D) |
±(5^1O-4^U+5^1O- 4^D) |
500,0 |
|
IT-M3902D-800-8 |
±(1-1O-4-U+1-1O-4-D) |
±(5^1O-4^U+5^1O- 4^D) |
2400,0 |
|
IT-M3904D-800-16 |
±(1^1O-4^U+1^1O-4^D) |
±(5^1O-4^U+5^1O-4^D) |
1600,0 |
|
IT-M3906D-800-24 |
±(1^1O-4^U+1^1O-4^D) |
±(5^1O-4^U+5^1O-4^D) |
800,0 |
|
IT-M3912D-800-48 |
±(1^1O-4^U+1^1O-4^D) |
±(5^1O-4^U+5^1O-4^D) |
800,0 |
|
IT-M3906D-1500- 12 |
±(1^1O-4^U+0,15) |
±(5^1O-4^U+0,75) |
1500,0 |
|
IT-M3901B-10-170 |
±(5^1O-4^U+5^1O-4^D) |
±(5^1O-4^U+5^1O-4^D) |
65,0 |
|
IT-M3903B-10-340 |
±(5^1O-4^U+5^1O-4^D) |
±(5^1O-4^U+5^1O-4^D) |
65,0 |
|
IT-M3905B-10-510 |
±(5^1O-4^U+5^1O-4^D) |
±(5^1O-4^U+5^1O-4^D) |
65,0 |
|
IT-M3910B-10- 1020 |
±(5^1O-4^U+5^1O-4^D) |
±(5^1O-4^U+5^1O-4^D) |
65,0 |
|
IT-M3902B-32-80 |
±(2^1O-4^U+2^1O-4^D) |
±(5^1O-4^U+5^1O-4^D) |
160,0 |
|
IT-M3904B-32-160 |
±(2^1O-4^U+2^1O-4^D) |
±(5^1O-4^U+5^1O-4^D) |
200,0 |
|
IT-M3906B-32-240 |
±(2^1O-4^U+2^1O-4^D) |
±(5^1O-4^U+5^1O-4^D) |
200,0 |
|
IT-M3912B-32-480 |
±(2^1O-4^U+2^1O-4^D) |
±(5^1O-4^U+5^1O-4^D) |
200,0 |
|
Модификация источников |
Нестабильность выходного напряжения постоянного тока, В |
Уровень пульсаций выходного напряжения постоянного тока (размах сигнала), мВ, не более (только при трехфазном напряжении питания) | |
|
при изменении напряжения питания на ±10 % от номинального |
при изменении тока нагрузки от 1макс до 0,1^1макс | ||
|
IT-M3902B-80-40 |
±(1-1O-4-U+1-1O-4-D) |
±(5^1O-4^U+5^1O-4^D) |
200,0 |
|
IT-M3904B-80-80 |
±(1-1O-4-U+1-1O-4-D) |
±(5^1O-4^U+5^1O-4^D) |
200,0 |
|
IT-M3906B-80-120 |
±(1-1O-4-U+1-1O-4-D) |
±(5^1O-4^U+5^1O-4^D) |
200,0 |
|
IT-M3912B-80-240 |
±(1^1O-4^U+1^1O-4^D) |
±(5^1O-4^U+5^1O- 4^D) |
200,0 |
|
IT-M3902B-300-20 |
±(1^1O-4^U+1^1O-4^D) |
±(5^1O-4^U+5^1O- 4^D) |
900,0 |
|
IT-M3904B-300-40 |
±(1^1O-4^U+1^1O-4^D) |
±(5^1O-4^U+5^1O- 4^D) |
600,0 |
|
IT-M3906B-300-60 |
±(1^1O-4^U+1^1O-4^D) |
±(5^1O-4^U+5^1O- 4^D) |
300,0 |
|
IT-M3912B-300- 120 |
±(1^1O-4^U+1^1O-4^D) |
±(5^1O-4^U+5^1O- 4^D) |
300,0 |
|
IT-M3902B-500-12 |
±(1-1O-4-U+1-1O-4-D) |
±(5^1O-4^U+5^1O- 4^D) |
1500,0 |
|
IT-M3904B-500-24 |
±(1^1O-4^U+1^1O-4^D) |
±(5^1O-4^U+5^1O- 4^D) |
1000,0 |
|
IT-M3906B-500-36 |
±(1^1O-4^U+1^1O-4^D) |
±(5^1O-4^U+5^1O- 4^D) |
500,0 |
|
IT-M3912B-500-72 |
±(1^1O-4^U+1^1O-4^D) |
±(5^1O-4^U+5^1O- 4^D) |
500,0 |
|
IT-M3902B-800-8 |
±(1^1O-4^U+1^1O-4^D) |
±(5^1O-4^U+5^1O- 4^D) |
2400,0 |
|
IT-M3904B-800-16 |
±(1^1O-4^U+1^1O-4^D) |
±(5^1O-4^U+5^1O- 4^D) |
1600,0 |
|
IT-M3906B-800-24 |
±(1^1O-4^U+1^1O-4^D) |
±(5^1O-4^U+5^1O- 4^D) |
800,0 |
|
IT-M3912B-800-48 |
±(1-1O-4-U+1-1O-4-D) |
±(5^1O-4^U+5^1O- 4^D) |
800,0 |
|
IT-M3906B-1500- 12 |
±(1^1O-4^U+0,15) |
±(5^1O-4^U+0,75) |
1500,0 |
|
IT-M3901C-10-170 |
±(5^1O-4^U+5^1O-4^D) |
±(3^1O-4^U+3^1O- 4^D) |
65,0 |
|
IT-M3903C-10-340 |
±(5^1O-4^U+5^1O-4^D) |
±(3^1O-4^U+3^1O- 4^D) |
65,0 |
|
IT-M3905C-10-510 |
±(5^1O-4^U+5^1O-4^D) |
±(3^1O-4^U+3^1O- 4^D) |
65,0 |
|
IT-M3910C-10- 1020 |
±(5^1O-4^U+5^1O-4^D) |
±(3^1O-4^U+3^1O- 4^D) |
65,0 |
|
IT-M3902C-32-80 |
±(2^1O-4^U+2^1O-4^D) |
±(3^1O-4^U+3^1O- 4^D) |
160,0 |
|
IT-M3904C-32-160 |
±(2^1O-4^U+2^1O-4^D) |
±(3^1O-4^U+3^1O- 4^D) |
80,0 |
|
Модификация источников |
Нестабильность выходного напряжения постоянного тока, В |
Уровень пульсаций выходного напряжения постоянного тока (размах сигнала), мВ, не более (только при трехфазном напряжении питания) | |
|
при изменении напряжения питания на ±10 % от номинального |
при изменении тока нагрузки от 1макс до 0,1^1макс | ||
|
IT-M3906C-32-240 |
±(2^10-4^U+2^10-4^D) |
±(3^1O-4^U+3^1O- 4^D) |
80,0 |
|
IT-M3912C-32-480 |
±(2^10-4^U+2^10-4^D) |
±(3^1O-4^U+3^1O- 4^D) |
80,0 |
|
IT-M3902C-80-40 |
±(1^10-4^U+1^10-4^D) |
±(3^1O-4^U+3^1O- 4^D) |
200,0 |
|
IT-M3904C-80-80 |
±(1-1O-4-U+1-1O-4-D) |
±(3^1O-4^U+3^1O- 4^D) |
200,0 |
|
IT-M3906C-80-120 |
±(1^10-4^U+1^10-4^D) |
±(3^1O-4^U+3^1O- 4^D) |
200,0 |
|
IT-M3912C-80-240 |
±(1^1O-4^U+1^1O-4^D) |
±(3^1O-4^U+3^1O- 4^D) |
200,0 |
|
IT-M3902C-300-20 |
±(1^1O-4^U+1^1O-4^D) |
±(3^1O-4^U+3^1O- 4^D) |
900,0 |
|
IT-M3904C-300-40 |
±(1^1O-4^U+1^1O-4^D) |
±(3^1O-4^U+3^1O- 4^D) |
600,0 |
|
IT-M3906C-300-60 |
±(1^1O-4^U+1^1O-4^D) |
±(3^1O-4^U+3^1O- 4^D) |
300,0 |
|
IT-M3912C-300- 120 |
±(1^1O-4^U+1^1O-4^D) |
±(3^1O-4^U+3^1O- 4^D) |
300,0 |
|
IT-M3902C-500-12 |
±(1-1O-4-U+1-1O-4-D) |
±(3^1O-4^U+3^1O- 4^D) |
1500,0 |
|
IT-M3904C-500-24 |
±(1^1O-4^U+1^1O-4^D) |
±(3^1O-4^U+3^1O- 4^D) |
1000,0 |
|
IT-M3906C-500-36 |
±(1^1O-4^U+1^1O-4^D) |
±(3^1O-4^U+3^1O- 4^D) |
500,0 |
|
IT-M3912C-500-72 |
±(1^1O-4^U+1^1O-4^D) |
±(3^1O-4^U+3^1O- 4^D) |
500,0 |
|
IT-M3902C-800-8 |
±(1^1O-4^U+1^1O-4^D) |
±(3^1O-4^U+3^1O- 4^D) |
2400,0 |
|
IT-M3904C-800-16 |
±(1^1O-4^U+1^1O-4^D) |
±(3^1O-4^U+3^1O- 4^D) |
1600,0 |
|
IT-M3906C-800-24 |
±(1-1O-4-U+1-1O-4-D) |
±(3^1O-4^U+3^1O- 4^D) |
1000,0 |
|
IT-M3912C-800-48 |
±(1^1O-4^U+1^1O-4^D) |
±(3^1O-4^U+3^1O- 4^D) |
1000,0 |
|
IT-M3906C-1500- 12 |
±(1^1O-4^U+0,15) |
±(3^1O-4^U+0,45) |
1500,0 |
Примечания:
U - воспроизводимое значение напряжения постоянного тока, В;
D - диапазон воспроизводимых значений напряжения постоянного тока, В; 1макс - максимальное значения силы постоянного тока на нагрузке, А.
Таблица 5 -
стабилизации силы тока
в
|
Модификация источников |
Нестабильность выходного сигнала силы постоянного тока, А | ||
|
при изменении напряжения питания на ±10 % от номинального при |
при изменении напряжения на нагрузке от ^макс до 0,1^^макс | ||
|
трехфазном напряжении питания |
однофазном напряжении питания | ||
|
IT-M3901D-10-170 |
±(2^1O-5^I+5^1O-4^D) |
(±5^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3903D-10-340 |
±(3,5^10-5^I+5^10-4^D) |
(±5^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3905D-10-510 |
±(3,5^10-4^I+5^10-4^D) |
(±5^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3910D-10-1020 |
±(3,5^10-4^I+5^10-4^D) |
(±5^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3902D-32-80 |
±(2^10-4^I+2^10-4^D) |
±(2^1O-4^I+2^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3904D-32-160 |
±(2^10-4^I+2^10-4^D) |
±(2^1O-4^I+2^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3906D-32-240 |
±(2^10-4^I+2^10-4^D) |
±(2^1O-4^I+2^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3912D-32-480 |
±(2^10-4^I+2^10-4^D) |
±(2^1O-4^I+2^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3902D-80-40 |
±(1^10-4^I+1^10-4^D) |
±(1^1O-4^I+1^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3904D-80-80 |
±(1^10-4^I+1^10-4^D) |
±(1^1O-4^I+1^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3906D-80-120 |
±(1-1O-4-I+1-1O-4-D) |
±(1^1O-4^I+1^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3912D-80-240 |
±(1^10-4^I+1^10-4^D) |
±(1^1O-4^I+1^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3902D-300-20 |
±(1^1O-4^I+1^1O-4^D) |
±(1^1O-4^I+1^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3904D-300-40 |
±(1^1O-4^I+1^1O-4^D) |
±(1-1O-4<I+1-1O-4-D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3906D-300-60 |
±(1^1O-4^I+1^1O-4^D) |
±(1^1O-4^I+1^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3912D-300-120 |
±(1^1O-4^I+1^1O-4^D) |
±(1^1O-4^I+1^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3902D-500-12 |
±(1^1O-4^I+1^1O-4^D) |
±(1^1O-4^I+1^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3904D-500-24 |
±(1-1O-4<I+1-1O-4-D) |
±(1^1O-4^I+1^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3906D-500-36 |
±(1^1O-4^I+1^1O-4^D) |
±(1^1O-4^I+1^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3912D-500-72 |
±(1^1O-4^I+1^1O-4^D) |
±(1^1O-4^I+1^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3902D-800-8 |
±(1^1O-4^I+1^1O-4^D) |
±(1-1O-4<I+1-1O-4-D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3904D-800-16 |
±(1^1O-4^I+1^1O-4^D) |
±(1^1O-4^I+1^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3906D-800-24 |
±(1^1O-4^I+1^1O-4^D) |
±(1^1O-4^I+1^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3912D-800-48 |
±(1^1O-4^I+1^1O-4^D) |
±(1^1O-4^I+1^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3906D-1500-12 |
±(1-1O-4<I+1-1O-4-D) |
±(1^1O-4^I+1^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3901B-10-170 |
±(O,2^1O-5^I+5^1O-4^D) |
±(5^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3903B-10-340 |
±(O,2^1O-5^I+5^1O-4^D) |
±(5^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3905B-10-510 |
±(3,5^1O-5^I+5^1O-4^D) |
±(5^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
Модификация источников |
Нестабильность выходного сигнала силы постоянного тока, А | ||
|
при изменении напряжения питания на ±10 % от номинального при |
при изменении напряжения на нагрузке от ^макс до 0,1^^макс | ||
|
трехфазном напряжении питания |
однофазном напряжении питания | ||
|
IT-M3910B-10-1020 |
±(3,5^1O-4^I+5^1O-4^D) |
±(5^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3902B-32-80 |
±(2^10-4^I+2^10-4^D) |
±(2^1O-4^I+2^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3904B-32-160 |
±(2^10-4^I+2^10-4^D) |
±(2^1O-4^I+2^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3906B-32-240 |
±(2^10-4^I+2^10-4^D) |
±(2^1O-4^I+2^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3912B-32-480 |
±(2^10-4^I+2^10-4^D) |
±(2^1O-4^I+2^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3902B-80-40 |
±(1^10-4^I+1^10-4^D) |
±(1^1O-4^I+1^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3904B-80-80 |
±(1^10-4^I+1^10-4^D) |
±(1^1O-4^I+1^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3906B-80-120 |
±(1-1O-4-I+1-1O-4-D) |
±(1^1O-4^I+1^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3912B-80-240 |
±(1^10-4^I+1^10-4^D) |
±(1-1O-4<I+1-1O-4-D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3902B-300-20 |
±(1^1O-4^I+1^1O-4^D) |
±(1^1O-4^I+1^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3904B-300-40 |
±(1^1O-4^I+1^1O-4^D) |
±(1^1O-4^I+1^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3906B-300-60 |
±(1^1O-4^I+1^1O-4^D) |
±(1^1O-4^I+1^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3912B-300-120 |
±(1^1O-4^I+1^1O-4^D) |
±(1^1O-4^I+1^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3902B-500-12 |
±(1-1O-4<I+1-1O-4-D) |
±(1^1O-4^I+1^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3904B-500-24 |
±(1^1O-4^I+1^1O-4^D) |
±(1^1O-4^I+1^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3906B-500-36 |
±(1^1O-4^I+1^1O-4^D) |
±(1-1O-4<I+1-1O-4-D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3912B-500-72 |
±(1^1O-4^I+1^1O-4^D) |
±(1^1O-4^I+1^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3902B-800-8 |
±(1^1O-4^I+1^1O-4^D) |
±(1^1O-4^I+1^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3904B-800-16 |
±(1^1O-4^I+1^1O-4^D) |
±(1^1O-4^I+1^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3906B-800-24 |
±(1^1O-4^I+1^1O-4^D) |
±(1^1O-4^I+1^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3912B-800-48 |
±(1-1O-4<I+1-1O-4-D) |
±(1^1O-4^I+1^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3906B-1500-12 |
±(1^1O-4^I+1^1O-4^D) |
±(1^1O-4^I+1^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3901C-10-170 |
±(2^1O-5^I+5^1O-4^D) |
±(5^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3903C-10-340 |
±(2^1O-5^I+5^1O-4^D) |
±(5^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3905C-10-510 |
±(3,5^1O-5^I+5^1O-4^D) |
±(5^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3910C-10-1020 |
±(3,5^1O-5^I+5^1O-4^D) |
±(5^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3902C-32-80 |
±(2^1O-4^I+2^1O-4^D) |
±(2^1O-4^I+2^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3904C-32-160 |
±(2^1O-4^I+2^1O-4^D) |
±(2^1O-4^I+2^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
IT-M3906C-32-240 |
±(2^1O-4^I+2^1O-4^D) |
±(2^1O-4^I+2^1O-4^D) |
±(5^1O-4^I+5^1O-4^D) |
|
Модификация источников |
Нестабильность выходного сигнала силы постоянного тока, А | ||
|
при изменении напряжения питания на ±10 % от номинального при |
при изменении напряжения на нагрузке от имакс до 0,1^имакс | ||
|
трехфазном напряжении питания |
однофазном напряжении питания | ||
|
IT-M3912C-32-480 |
±(2^10-4^I+2^10-4^D) |
±(2^10-4^I+2^10-4^D) |
±(5^10-4^I+5^10-4^D) |
|
IT-M3902C-80-40 |
±(1-1O-4-I+1-1O-4-D) |
±(1^10-4^I+1^10-4^D) |
±(5^10-4^I+5^10-4^D) |
|
IT-M3904C-80-80 |
±(1-1O-4-I+1-1O-4-D) |
±(1-1O-4-I+1-1O-4-D) |
±(5^10-4^I+5^10-4^D) |
|
IT-M3906C-80-120 |
±(1-1O-4-I+1-1O-4-D) |
±(1^10-4^I+1^10-4^D) |
±(5^10-4^I+5^10-4^D) |
|
IT-M3912C-80-240 |
±(1-1O-4-I+1-1O-4-D) |
±(1^10-4^I+1^10-4^D) |
±(5^10-4^I+5^10-4^D) |
|
IT-M3902C-300-20 |
±(1-1O-4-I+1-1O-4-D) |
±(1^10-4^I+1^10-4^D) |
±(5^10-4^I+5^10-4^D) |
|
IT-M3904C-300-40 |
±(1-1O-4-I+1-1O-4-D) |
±(1^10-4^I+1^10-4^D) |
±(5^10-4^I+5^10-4^D) |
|
IT-M3906C-300-60 |
±(1^1O-4^I+1^1O-4^D) |
±(1^10-4^I+1^10-4^D) |
±(5^10-4^I+5^10-4^D) |
|
IT-M3912C-300-120 |
±(1^10-4^I+1^10-4^D) |
±(1^10-4^I+1^10-4^D) |
±(5^10-4^I+5^10-4^D) |
|
IT-M3902C-500-12 |
±(1^10-4^I+1^10-4^D) |
±(1-1O-4-I+1-1O-4-D) |
±(5^10"4^I+5^10"4^D) |
|
IT-M3904C-500-24 |
±(1-1O-4-I+1-1O-4-D) |
±(1^10-4^I+1^10-4^D) |
±(5^10-4^I+5^10-4^D) |
|
IT-M3906C-500-36 |
±(1^10-4^I+1^10-4^D) |
±(1^10-4^I+1^10-4^D) |
±(5^10-4^I+5^10-4^D) |
|
IT-M3912C-500-72 |
±(1^10-4^I+1^10-4^D) |
±(1^10-4^I+1^10-4^D) |
±(5^10-4^I+5^10-4^D) |
|
IT-M3902C-800-8 |
±(1^10-4^I+1^10-4^D) |
±(1^10-4^I+1^10-4^D) |
±(5^10-4^I+5^10-4^D) |
|
IT-M3904C-800-16 |
±(1^10-4^I+1^10-4^D) |
±(1^10-4^I+1^10-4^D) |
±(5^10-4^I+5^10-4^D) |
|
IT-M3906C-800-24 |
±(1^10-4^I+1^10-4^D) |
±(1^10-4^I+1^10-4^D) |
±(5^10"4^I+5^10"4^D) |
|
IT-M3912C-800-48 |
±(1-1O-4-I+1-1O-4-D) |
±(1-1O-4-I+1-1O-4-D) |
±(5^10-4^I+5^10-4^D) |
|
IT-M3906C-1500-12 |
±(1^10-4^I+1^10-4^D) |
±(1^10-4^I+1^10-4^D) |
±(5^10-4^I+5^10-4^D) |
|
Примечания: I - воспроизводимое значение силы постоянного тока, А; D - диапазон воспроизводимых значений сигнала силы постоянного тока, А; ^макс - максимальное значения напряжения постоянного тока на нагрузке, В. | |||
Таблица 6 - Технические
|
Наименование характеристики |
Значение | |
|
при трехфазном напряжении питания |
при однофазном напряжении питания | |
|
Максимальное значение выходной электрической мощности (для источников серии IT-M3900B в скобках указано максимальное значение выходной электрической мощности в режиме «Load Mode» при трехфазном напряжении питания), Вт: | ||
|
- для модификации IT-M3901D-10-170 |
1700,0 |
1700,0 |
|
- для модификации IT-M3903D-10-340 |
3400,0 |
2300,0 |
|
- для модификации IT-M3905D-10-510 |
5100,0 |
2300,0 |
|
- для модификации IT-M3910D-10-1020 |
10200,0 |
4600,0 |
|
- для модификации IT-M3902D-32-80 |
2000,0 |
2000,0 |
|
- для модификации IT-M3904D-32-160 |
4000,0 |
2300,0 |
|
- для модификации IT-M3906D-32-240 |
6000,0 |
2300,0 |
|
- для модификации IT-M3912D-32-480 |
12000,0 |
4600,0 |
|
- для модификации IT-M3902D-80-40 |
2000,0 |
2000,0 |
|
- для модификации IT-M3904D-80-80 |
4000,0 |
2300,0 |
|
- для модификации IT-M3906D-80-120 |
6000,0 |
2300,0 |
|
- для модификации IT-M3912D-80-240 |
12000,0 |
4600,0 |
|
- для модификации IT-M3902D-300-20 |
2000,0 |
2000,0 |
|
- для модификации IT-M3904D-300-40 |
4000,0 |
2300,0 |
|
- для модификации IT-M3906D-300-60 |
6000,0 |
2300,0 |
|
- для модификации IT-M3912D-300-120 |
12000,0 |
4600,0 |
|
- для модификации IT-M3902D-500-12 |
2000,0 |
2000,0 |
|
- для модификации IT-M3904D-500-24 |
4000,0 |
2300,0 |
|
- для модификации IT-M3906D-500-36 |
6000,0 |
2300,0 |
|
- для модификации IT-M3912D-500-72 |
12000,0 |
4600,0 |
|
- для модификации IT-M3902D-800-8 |
2000,0 |
2000,0 |
|
- для модификации IT-M3904D-800-16 |
4000,0 |
2300,0 |
|
- для модификации IT-M3906D-800-24 |
6000,0 |
2300,0 |
|
- для модификации IT-M3912D-800-48 |
12000,0 |
4600,0 |
|
- для модификации IT-M3906D-1500-12 |
6000,0 |
2300,0 |
|
- для модификации IT-M3901B-10-170 |
1700,0 (1200,0) |
1700,0 |
|
- для модификации IT-M3903B-10-340 |
3400,0 (2400,0) |
2300,0 |
|
- для модификации IT-M3905B-10-510 |
5100,0 (3600,0) |
2300,0 |
|
- для модификации IT-M3910B-10-1020 |
10200,0 (7200,0) |
4600,0 |
|
- для модификации IT-M3902B-32-80 |
2000,0 (2000,0) |
2000,0 |
|
- для модификации IT-M3904B-32-160 |
4000,0 (4000,0) |
2300,0 |
|
- для модификации IT-M3906B-32-240 |
6000,0 (6000,0) |
2300,0 |
|
- для модификации IT-M3912B-32-480 |
12000,0 (12000,0) |
4600,0 |
|
- для модификации IT-M3902B-80-40 |
2000,0 (2000,0) |
2000,0 |
|
- для модификации IT-M3904B-80-80 |
4000,0 (4000,0) |
2300,0 |
|
- для модификации IT-M3906B-80-120 |
6000,0 (6000,0) |
2300,0 |
|
- для модификации IT-M3912B-80-240 |
12000,0 (12000,0) |
4600,0 |
|
Наименование характеристики |
Значение | |
|
при трехфазном напряжении питания |
при однофазном напряжении питания | |
|
- для модификации IT-M3902B-300-20 |
2000,0 (2000,0) |
2000,0 |
|
- для модификации IT-M3904B-300-40 |
4000,0 (4000,0) |
2300,0 |
|
- для модификации IT-M3906B-300-60 |
6000,0 (6000,0) |
2300,0 |
|
- для модификации IT-M3912B-300-120 |
12000,0 (12000,0) |
4600,0 |
|
- для модификации IT-M3902B-500-12 |
2000,0 (2000,0) |
2000,0 |
|
- для модификации IT-M3904B-500-24 |
4000,0 (4000,0) |
2300,0 |
|
- для модификации IT-M3906B-500-36 |
6000,0 (6000,0) |
2300,0 |
|
- для модификации IT-M3912B-500-72 |
12000,0 (12000,0) |
4600,0 |
|
- для модификации IT-M3902B-800-8 |
2000,0 (2000,0) |
2000,0 |
|
- для модификации IT-M3904B-800-16 |
4000,0 (4000,0) |
2300,0 |
|
- для модификации IT-M3906B-800-24 |
6000,0 (6000,0) |
2300,0 |
|
- для модификации IT-M3912B-800-48 |
12000,0 (12000,0) |
4600,0 |
|
- для модификации IT-M3906B-1500-12 |
6000,0 (6000,0) |
2300,0 |
|
- для модификации IT-M3901C-10-170 |
1700,0 |
1700,0 |
|
- для модификации IT-M3903C-10-340 |
3400,0 |
2300,0 |
|
- для модификации IT-M3905C-10-510 |
5100,0 |
2300,0 |
|
- для модификации IT-M3910C-10-1020 |
10200,0 |
4600,0 |
|
- для модификации IT-M3902C-32-80 |
2000,0 |
2000,0 |
|
- для модификации IT-M3904C-32-160 |
4000,0 |
2300,0 |
|
- для модификации IT-M3906C-32-240 |
6000,0 |
2300,0 |
|
- для модификации IT-M3912C-32-480 |
12000,0 |
4600,0 |
|
- для модификации IT-M3902C-80-40 |
2000,0 |
2000,0 |
|
- для модификации IT-M3904C-80-80 |
4000,0 |
2300,0 |
|
- для модификации IT-M3906C-80-120 |
6000,0 |
2300,0 |
|
- для модификации IT-M3912C-80-240 |
12000,0 |
4600,0 |
|
- для модификации IT-M3902C-300-20 |
2000,0 |
2000,0 |
|
- для модификации IT-M3904C-300-40 |
4000,0 |
2300,0 |
|
- для модификации IT-M3906C-300-60 |
6000,0 |
2300,0 |
|
- для модификации IT-M3912C-300-120 |
12000,0 |
4600,0 |
|
- для модификации IT-M3902C-500-12 |
2000,0 |
2000,0 |
|
- для модификации IT-M3904C-500-24 |
4000,0 |
2300,0 |
|
- для модификации IT-M3906C-500-36 |
6000,0 |
2300,0 |
|
- для модификации IT-M3912C-500-72 |
12000,0 |
4600,0 |
|
- для модификации IT-M3902C-800-8 |
2000,0 |
2000,0 |
|
- для модификации IT-M3904C-800-16 |
4000,0 |
2300,0 |
|
- для модификации IT-M3906C-800-24 |
6000,0 |
2300,0 |
|
- для модификации IT-M3912C-800-48 |
12000,0 |
4600,0 |
|
- для модификации IT-M3906C-1500-12 |
6000,0 |
2300,0 |
|
Габаритные размеры (высотахдлинахширина), | ||
|
мм, не более |
107,0x768,0x483,0 | |
|
Масса, кг, не более |
30,0 | |
|
Условия эксплуатации: | ||
|
- температура окружающей среды, °С |
от 0 до +40 | |
|
- относительная влажность, %, не более |
80 | |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
60 000 |
|
Средний срок службы, лет |
8 |
Таблица 8 -
питания и
мощность источников
|
Модификация источников |
Напряжения электрического питания переменного тока частотой 50/60 Гц |
Потребляемая мощность, кВ^А, не более | |
|
трехфазном напряжении питания (номинальное напряжение питания 400 В), В |
однофазном напряжении питания (номинальное напряжение питания 230 В), В | ||
|
IT-M3901D-10-170 |
от 330 до 480 |
от 207 до 253 |
1,85 |
|
IT-M3903D-10-340 |
от 330 до 480 |
от 207 до 253 |
3,70 |
|
IT-M3905D-10-510 |
от 330 до 480 |
от 207 до 253 |
5,55 |
|
IT-M3910D-10-1020 |
от 330 до 480 |
от 207 до 253 |
11,00 |
|
IT-M3902D-32-80 |
от 330 до 480 |
от 207 до 253 |
2,25 |
|
IT-M3904D-32-160 |
от 330 до 480 |
от 207 до 253 |
4,50 |
|
IT-M3906D-32-240 |
от 330 до 480 |
от 207 до 253 |
6,50 |
|
IT-M3912D-32-480 |
от 330 до 480 |
от 207 до 253 |
13,00 |
|
IT-M3902D-80-40 |
от 330 до 480 |
от 207 до 253 |
2,25 |
|
IT-M3904D-80-80 |
от 330 до 480 |
от 207 до 253 |
4,50 |
|
IT-M3906D-80-120 |
от 330 до 480 |
от 207 до 253 |
6,50 |
|
IT-M3912D-80-240 |
от 330 до 480 |
от 207 до 253 |
13,00 |
|
IT-M3902D-300-20 |
от 330 до 480 |
от 207 до 253 |
2,25 |
|
IT-M3904D-300-40 |
от 330 до 480 |
от 207 до 253 |
4,50 |
|
IT-M3906D-300-60 |
от 330 до 480 |
от 207 до 253 |
6,50 |
|
IT-M3912D-300-120 |
от 330 до 480 |
от 207 до 253 |
13,00 |
|
IT-M3902D-500-12 |
от 330 до 480 |
от 207 до 253 |
2,25 |
|
IT-M3904D-500-24 |
от 330 до 480 |
от 207 до 253 |
6,50 |
|
IT-M3906D-500-36 |
от 330 до 480 |
от 207 до 253 |
6,50 |
|
IT-M3912D-500-72 |
от 330 до 480 |
от 207 до 253 |
13,00 |
|
IT-M3902D-800-8 |
от 330 до 480 |
от 207 до 253 |
2,25 |
|
IT-M3904D-800-16 |
от 330 до 480 |
от 207 до 253 |
4,50 |
|
IT-M3906D-800-24 |
от 330 до 480 |
от 207 до 253 |
6,50 |
|
IT-M3912D-800-48 |
от 330 до 480 |
от 207 до 253 |
13,00 |
|
IT-M3906D-1500-12 |
от 330 до 480 |
от 207 до 253 |
6,50 |
|
IT-M3901B-10-170 |
от 330 до 480 |
от 207 до 253 |
1,85 |
|
IT-M3903B-10-340 |
от 330 до 480 |
от 207 до 253 |
3,70 |
|
IT-M3905B-10-510 |
от 330 до 480 |
от 207 до 253 |
5,55 |
|
IT-M3910B-10-1020 |
от 330 до 480 |
от 207 до 253 |
11,00 |
|
IT-M3902B-32-80 |
от 330 до 480 |
от 207 до 253 |
2,25 |
|
IT-M3904B-32-160 |
от 330 до 480 |
от 207 до 253 |
4,50 |
|
IT-M3906B-32-240 |
от 330 до 480 |
от 207 до 253 |
6,50 |
|
IT-M3912B-32-480 |
от 330 до 480 |
от 207 до 253 |
13,00 |
|
IT-M3902B-80-40 |
от 330 до 480 |
от 207 до 253 |
2,25 |
|
IT-M3904B-80-80 |
от 330 до 480 |
от 207 до 253 |
4,50 |
|
IT-M3906B-80-120 |
от 330 до 480 |
от 207 до 253 |
6,50 |
|
IT-M3912B-80-240 |
от 330 до 480 |
от 207 до 253 |
13,00 |
|
Модификация источников |
Напряжения электрического питания переменного тока частотой 50/60 Гц |
Потребляемая мощность, кВ^А, не более | |
|
трехфазном напряжении питания (номинальное напряжение питания 400 В), В |
однофазном напряжении питания (номинальное напряжение питания 230 В), В | ||
|
IT-M3902B-300-20 |
от 330 до 480 |
от 207 до 253 |
2,25 |
|
IT-M3904B-300-40 |
от 330 до 480 |
от 207 до 253 |
4,50 |
|
IT-M3906B-300-60 |
от 330 до 480 |
от 207 до 253 |
6,50 |
|
IT-M3912B-300-120 |
от 330 до 480 |
от 207 до 253 |
13,00 |
|
IT-M3902B-500-12 |
от 330 до 480 |
от 207 до 253 |
2,25 |
|
IT-M3904B-500-24 |
от 330 до 480 |
от 207 до 253 |
6,50 |
|
IT-M3906B-500-36 |
от 330 до 480 |
от 207 до 253 |
6,50 |
|
IT-M3912B-500-72 |
от 330 до 480 |
от 207 до 253 |
13,00 |
|
IT-M3902B-800-8 |
от 330 до 480 |
от 207 до 253 |
2,25 |
|
IT-M3904B-800-16 |
от 330 до 480 |
от 207 до 253 |
4,50 |
|
IT-M3906B-800-24 |
от 330 до 480 |
от 207 до 253 |
6,50 |
|
IT-M3912B-800-48 |
от 330 до 480 |
от 207 до 253 |
13,00 |
|
IT-M3906B-1500-12 |
от 330 до 480 |
от 207 до 253 |
12,50 |
|
IT-M3901C-10-170 |
от 330 до 480 |
от 207 до 253 |
1,85 |
|
IT-M3903C-10-340 |
от 330 до 480 |
от 207 до 253 |
3,70 |
|
IT-M3905C-10-510 |
от 330 до 480 |
от 207 до 253 |
5,55 |
|
IT-M3910C-10-1020 |
от 330 до 480 |
от 207 до 253 |
11,00 |
|
IT-M3902C-32-80 |
от 330 до 480 |
от 207 до 253 |
2,25 |
|
IT-M3904C-32-160 |
от 330 до 480 |
от 207 до 253 |
4,50 |
|
IT-M3906C-32-240 |
от 330 до 480 |
от 207 до 253 |
6,50 |
|
IT-M3912C-32-480 |
от 330 до 480 |
от 207 до 253 |
13,00 |
|
IT-M3902C-80-40 |
от 330 до 480 |
от 207 до 253 |
2,25 |
|
IT-M3904C-80-80 |
от 330 до 480 |
от 207 до 253 |
4,50 |
|
IT-M3906C-80-120 |
от 330 до 480 |
от 207 до 253 |
6,50 |
|
IT-M3912C-80-240 |
от 330 до 480 |
от 207 до 253 |
13,00 |
|
IT-M3902C-300-20 |
от 330 до 480 |
от 207 до 253 |
2,25 |
|
IT-M3904C-300-40 |
от 330 до 480 |
от 207 до 253 |
4,50 |
|
IT-M3906C-300-60 |
от 330 до 480 |
от 207 до 253 |
6,50 |
|
IT-M3912C-300-120 |
от 330 до 480 |
от 207 до 253 |
13,00 |
|
IT-M3902C-500-12 |
от 330 до 480 |
от 207 до 253 |
2,25 |
|
IT-M3904C-500-24 |
от 330 до 480 |
от 207 до 253 |
6,50 |
|
IT-M3906C-500-36 |
от 330 до 480 |
от 207 до 253 |
6,50 |
|
IT-M3912C-500-72 |
от 330 до 480 |
от 207 до 253 |
13,00 |
|
IT-M3902C-800-8 |
от 330 до 480 |
от 207 до 253 |
2,25 |
|
IT-M3904C-800-16 |
от 330 до 480 |
от 207 до 253 |
4,50 |
|
IT-M3906C-800-24 |
от 330 до 480 |
от 207 до 253 |
6,50 |
|
IT-M3912C-800-48 |
от 330 до 480 |
от 207 до 253 |
13,00 |
|
IT-M3906C-1500-12 |
от 330 до 480 |
от 207 до 253 |
6,50 |
