94621-25 Трансформаторы тока
(ТФЗМ 110Б-IУ1)
Назначение средства измерений:
Трансформаторы тока ТФЗМ 110Б-1У1 (далее по тексту - ТТ) предназначены для масштабного преобразования силы переменного тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических цепях переменного тока частотой 50 Гц.

Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательОткрытое акционерное общество «Запорожский завод высоковольтный аппаратуры» (ОАО «ЗЗВА»)
Адрес: 69069, г. Запорожье, ул. Днепровское ш., д. 13
Испытательный центр
Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)Адрес филиала: 630004, г. Новосибирск, пр-кт Димитрова, д. 4
Телефон (факс):+7(383)210-08-14, +7(383)210-13-60
E-mail: director@sniim.ru
ТТ представляют собой опорные трансформаторы, предназначенные для установки на открытых подстанциях в сетях переменного тока напряжением 110 кВ при частоте 50 Гц. Главная изоляция располагается на первичной и вторичной обмотках. Обмотки звеньевого типа. Обмотки изолированы друг от друга при помощи бумажно-масляного материала. Они помещены в фарфоровую покрышку и заполнены трансформаторным маслом. В качестве маслорасширителя используется верхняя часть фарфоровой покрышки. Колебания уровня масла контролируют с помощью маслоуказателя, установленного в верхней части крышки.
Принцип действия ТТ основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Тип данного трансформатора расшифровывается таким образом: Т - трансформатор тока, Ф - в фарфоровой покрышке, З - вторичная обмотка звеньевого типа, М - маслонаполненный, 110 - напряжение в киловольтах, Б - категория электрооборудования внешней изоляции. К трансформаторам тока данного типа относятся трансформаторы тока ТФЗМ 110Б-1У1 с заводскими номерами: 51059, 51076, 53259, 58512, 58513, 58515, 58516, 58517, 58518. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения методом холодной штамповки.
Нанесение знака поверки на ТТ не предусмотрено.
В месте соединения цоколя с фарфоровой покрышкой предусмотрена возможность пломбирования.

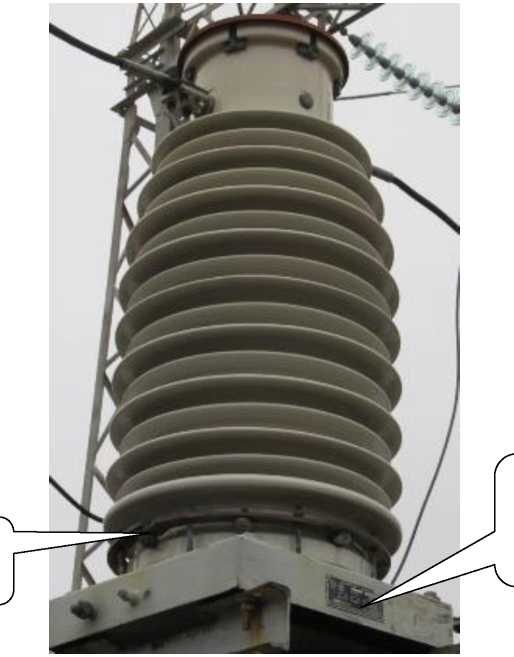

Общий вид трансформаторов тока и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Z---------------
Место для
пломбировки
ч_______________
Место
нанесения заводского номера
J
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров | ||
|
53259 |
51059, 51076 |
58512, 58513, 58515, 58516,58517, 58518 | |
|
Номинальное напряжение, кВ |
110 |
110 |
110 |
|
Номинальная сила первичного тока, А |
400 |
200; 400 |
400;800 |
|
Номинальная сила вторичного тока, А |
5 |
5 |
5 |
|
Класс точности вторичной обмотки (измерение) |
0,5 |
0,5 |
0,5 |
|
Класс точности вторичной обмотки (защита) |
10Р |
10Р |
10Р |
|
Номинальная вторичная нагрузка вторичной обмотки (измерение), В •А |
30 |
30 |
30 |
|
Номинальная вторичная нагрузка вторичной обмотки (защита), В •А |
30 |
30 |
30 |
|
Номинальная частота, Гц |
50 |
50 |
50 |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Условия эксплуатации по ГОСТ 15150-69: |
У1 |
|
- температура окружающего воздуха, °С |
от - 45 до +40 |
