Номер по Госреестру СИ: 94630-25
94630-25 Приборы многоточечного мониторинга электроэнергии
(КСМ)
Назначение средства измерений:
Приборы многоточечного мониторинга электроэнергии КСМ (далее по тексту -приборы) предназначены для измерений электрических параметров в сетях переменного и постоянного тока (в зависимости от модификации) с отображением результатов измерений в цифровой форме, передачи результатов измерений по цифровым интерфейсам связи, телесигнализации и телеуправления.
Внешний вид.
Приборы многоточечного мониторинга электроэнергии
Рисунок № 1
Внешний вид.
Приборы многоточечного мониторинга электроэнергии
Рисунок № 2
Внешний вид.
Приборы многоточечного мониторинга электроэнергии
Рисунок № 3
Внешний вид.
Приборы многоточечного мониторинга электроэнергии
Рисунок № 4
Внешний вид.
Приборы многоточечного мониторинга электроэнергии
Рисунок № 5
Внешний вид.
Приборы многоточечного мониторинга электроэнергии
Рисунок № 6
Внешний вид.
Приборы многоточечного мониторинга электроэнергии
Рисунок № 7
Внешний вид.
Приборы многоточечного мониторинга электроэнергии
Рисунок № 8
Внешний вид.
Приборы многоточечного мониторинга электроэнергии
Рисунок № 9
Внешний вид.
Приборы многоточечного мониторинга электроэнергии
Рисунок № 10
Общие сведения
Дата публикации - 15.09.2025
Срок свидетельства - 13.02.2030
Номер записи - 196432
ID в реестре СИ - 1423485
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
КСМ-М2, КСМ-М1-2-1-50А-380В-9-Z1, КСМ-М1-2-1-100А-380В, КСМ-М1,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Комплект-Сервис" (ООО "К-С")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Исследование "Анализ рынка поверки Дальневосточного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на территории Дальнего Востока России и Восточной Сибири.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 26
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№289 от 2025.02.13 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Приборы многоточечного мониторинга электроэнергии (КСМ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Комплект-Сервис" (ООО "К-С")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
72183-18 20.08.2029 |
Преобразователи измерительные, Е Общество с ограниченной ответственностью "Комплект-Сервис" (ООО "К-С") (РОССИЯ г. Москва) |
ОТ МП |
8 лет |
|
75974-19 22.08.2029 |
Приборы щитовые цифровые электроизмерительные, серии КС Общество с ограниченной ответственностью "Комплект-Сервис" (ООО "К-С") (РОССИЯ г. Москва) |
ОТ МП |
10 лет |
|
94630-25 13.02.2030 |
Приборы многоточечного мониторинга электроэнергии, КСМ Общество с ограниченной ответственностью "Комплект-Сервис" (ООО "К-С") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
Кто поверяет Приборы многоточечного мониторинга электроэнергии (КСМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "К-С" (RA.RU.310467) | 26 | 26 | 26 | 0 | 0 | 26 | 26 | 0 |
Стоимость поверки Приборы многоточечного мониторинга электроэнергии (КСМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наноситсяна лицевую панель модулей измерительных трафаретным способом и на титульные листы руководств по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации4221-006-78481029-2021 РЭ1,
4221-006-78481029-2021 РЭ2, 4221-006-78481029-2021 РЭ3 в разделе 4 «Измерения и настройка».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2^1О9 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^1О“8 до 100 А в диапазоне частот от 1-10’1 до 1^1О6 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^1О“16 до 100 а»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
ГОСТ 30804.4.30-2013 (IEC 61000-4-30:2008) «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»;
ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;
ГОСТ Р 8.655-2009 «ГСИ. Средства измерений показателей качества электрической энергии. Общие технические требования»;
ГОСТ Р 8.689-2009 «ГСИ. Средства измерений показателей качества электрической энергии. Методы испытаний»;
ТУ 4221-006-78481029-2021 «Приборы многоточечного мониторинга электроэнергии КСМ. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Комплект-Сервис» (ООО «К-С») ИНН 7713561682
Юридический адрес: 125438, г. Москва, 2-ой Лихачевский пер., д. 1, стр. 11
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Принцип действия приборов основан на измерениях мгновенных значений напряжения и силы тока, преобразовании результатов измерений в цифровую форму при помощи аналого-цифрового преобразователя (АЦП), дальнейшей их обработке микропроцессором и отображении результатов измерений на дисплее прибора или внешнего персонального компьютера (ПК). Результаты измерений могут быть переданы на внешний ПК через интерфейс связи RS-485. Управление процессом измерений осуществляется при помощи микропроцессора.
Приборы выпускаются в трех модификациях: КСМ-М1, КСМ-М2, КСМ-М3 и в ряде исполнений, отличающихся между собой функциональными характеристиками, конструктивным исполнением.
Приборы состоят из отдельных модулей измерительных и датчиков тока, соединяющихся между собой с помощью шины передачи данных. Модификация КСМ-М3 функционирует совместно с модулем связи C14. Благодаря возможности распределения в пространстве составных частей, различным форматам модулей и датчиков, а также их малогабаритности, приборы могут быть интегрированы в ограниченные пространства электроустановок.
Настройка и просмотр результатов измерений осуществляется с помощью внешнего ПК через интерфейс связи RS-485. У модулей измерительных, снабженных дисплеем, имеется дополнительная возможность настройки приборов и просмотра результатов помощью кнопок управления на лицевой панели через систему меню.
измерений с
в таблице 1. представлена
Основные функциональные характеристики приборов представлены Структура условного обозначения модификаций и исполнений приборов на рисунках 1 - 3.
Общий вид приборов (модулей измерительных, модуля связи, датчиков тока) представлен на рисунках 4 - 13.
Знак поверки наносится на боковую панель модулей измерительных в виде самоклеящейся этикетки.
Место нанесения заводских номеров - на боковой панели печать
корпуса модуля на наклейке;
измерительного; способ нанесения - типографская формат - буквенно-цифровой код, состоящий из букв латинского алфавита и арабских цифр.
Обозначение места нанесения знака поверки и заводских номеров представлено на рисунке 14.
Для предотвращения несанкционированного доступа к внутренним частям приборов наносится защитная наклейка на место соединения частей корпуса. Схема пломбировки представлена на рисунке 15.
Модификация КСМ-М1 может быть дополнительно оснащена защитными крышками для пломбировки с целью предотвращения несанкционированного доступа.
Таблица 1 - Функциональные характеристики модификаций (исполнений) приборов
|
Наименование характеристики |
Модификация ( |
исполнение) | ||
|
КСМ-М1-1 |
КСМ-М1-2 |
КСМ-М2 |
КСМ-М3 | |
|
Измерение напряжения переменного тока |
■ |
■ |
□ |
■ |
|
Измерение напряжения постоянного тока |
□ |
□ |
■ |
□ |
|
Измерение силы переменного тока |
■ |
■ |
□ |
■ |
|
Измерение силы постоянного тока |
□ |
□ |
■ |
□ |
|
Измерение частоты |
■ |
■ |
□ |
■ |
|
Измерение электрической мощности |
■ |
■ |
■ |
■ |
|
Измерение коэффициента мощности |
■ |
■ |
□ |
■ |
|
Измерение электрической энергии |
■ |
■ |
■ |
■ |
|
Измерение коэффициента п-ой гармонической составляющей, n от 2 до 31, напряжения (Ku(n)), тока (Ki(n)) |
■ |
■ |
□ |
■ |
|
Измерение коэффициента искажения синусоидальности напряжения (Ku), тока (Ki) |
■ |
■ |
□ |
■ |
|
Измерение температуры |
■ |
□ |
□ |
□ |
|
Измерение тока утечки |
■ |
□ |
□ |
□ |
|
Подключение с помощью датчиков тока ВСТ, SCT, FST (3 датчика) |
■ |
■ |
□ |
■ |
|
Подключение с помощью датчиков тока ВСТ, SCT, FST (до 12 датчиков) |
□ |
■ |
□ |
□ |
|
Прямое подключение токовых входов |
■ |
□ |
□ |
□ |
|
Подключение с использованием внешнего шунта с номинальным напряжением 75 мВ |
□ |
□ |
■ |
□ |
|
Импульсный выход |
■ |
■ |
■ |
■ |
|
Порт связи RS-485, протокол Modbus RTU |
■ |
■ |
■ |
■ |
|
Жидкокристаллический индикатор |
■ |
■ |
■ |
□ |
|
Крепление на DIN-рейку |
■ |
■ |
■ |
■ |
Примечание - «■» - характеристика, функция имеется, «□» - характеристика, функция отсутствует
КСМ-М1-П
Номинальный ток или коэффициент трансформации
Код типа датчика тока 1): О - нет, 1 - ВСТ, 2 - SCT, 3 - FCT
Код исполнения: 1, 2
Рисунок 1 - Структура условного обозначения модификации КСМ-М1
1) О -для кода исполнения 1. 1, 2, 3 - для кода исполнения 2
КСМ-М2-^
-□-1-^
Номинальный ток
Код типа датчика тока: О - нет
Код исполнения: 1
Рисунок 2 - Структура условного обозначения модификации КСМ-М2
КСМ-М3-^
-□-1-^
Номинальный ток или коэффициент трансформации
Код типа датчика тока : 1 - ВСТ, 2 - SCT, 3 - FCT
Код исполнения: 1
Рисунок 3 - Структура условного обозначения модификации КСМ-М3

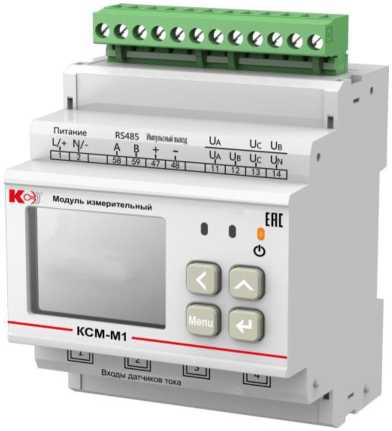

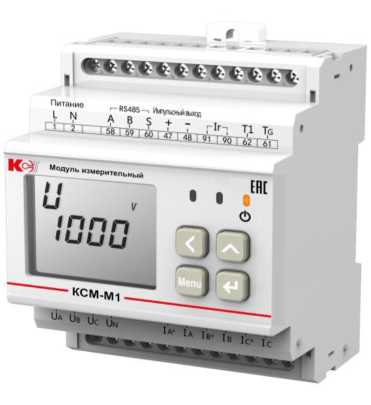

Рисунок 4- Общий вид модуля
измерительного исполнения КСМ-М1-1
Рисунок 5 - Общий вид модуля
измерительного исполнения КСМ-М1-2

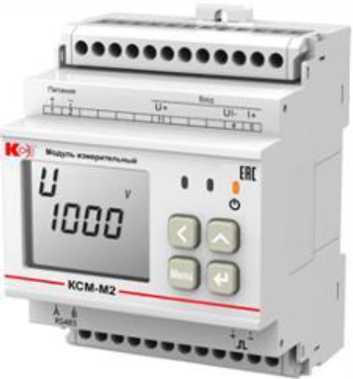

Рисунок 6 - Общий вид модуля
измерительного исполнения КСМ-М2-1

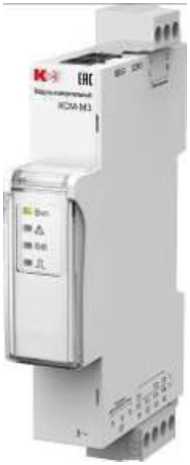

Рисунок 7 - Общий вид модуля
измерительного исполнения КСМ-М3-1

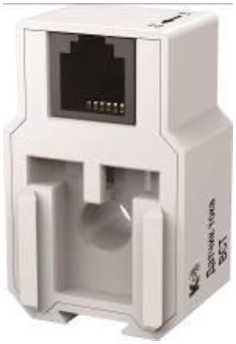

Рисунок 9 - Общий вид датчиков тока
BCT5, BCT50

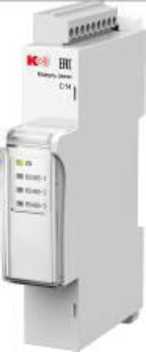

Рисунок 8 - Общий вид модулей связи С14

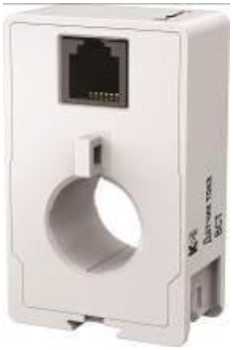

Рисунок 10 - Общий вид датчиков тока
BCT100

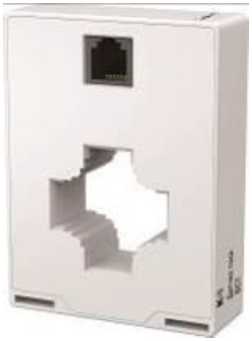

Рисунок 11 - Общий вид датчиков тока
BCT200, BCT400, BCT600

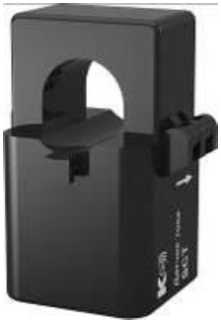

Рисунок 12 - Общий вид датчиков тока
SCT5, SCT50, SCT100, SCT200, SCT400,
SCT600

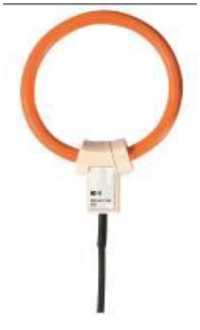

Рисунок 13 - Общий вид датчиков тока
FCT600, FCT1000, FCT2000, FCT3000

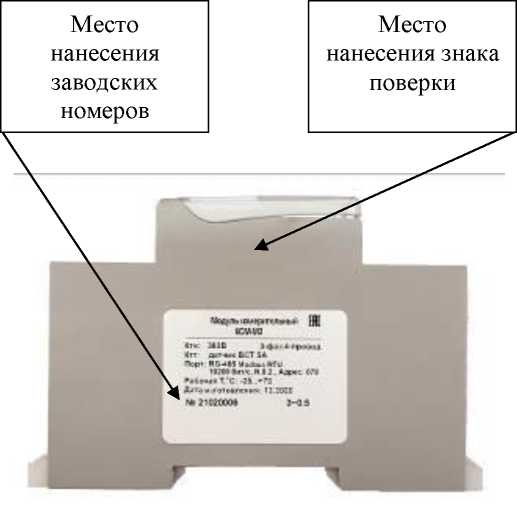

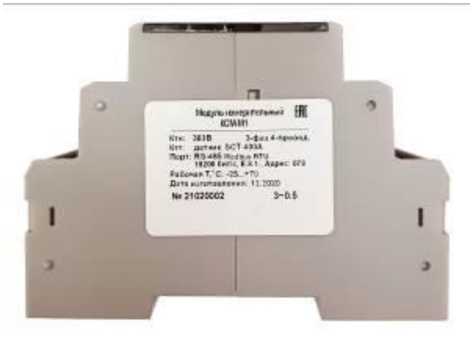

Рисунок 14 - Обозначение мест нанесения заводских номеров и знака поверки

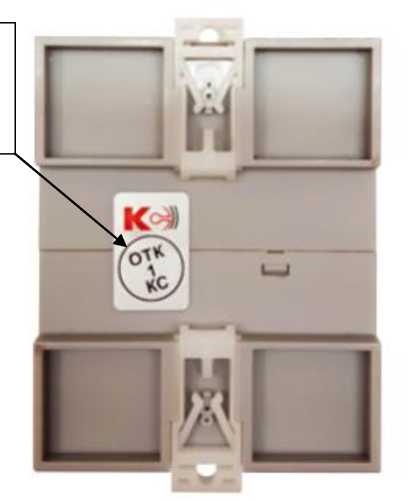

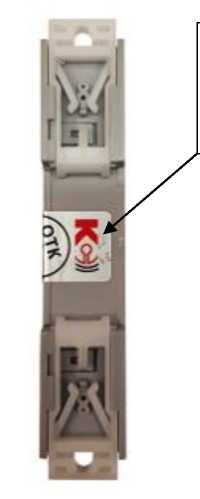

Место пломбировки
Рисунок 15 - Схема пломбировки от несанкционированного доступа
Таблица 10 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Прибор многоточечного мониторинга электроэнергии КСМ |
КСМ-М1, КСМ-М2, КСМ-М3 (модификация и исполнение - по заказу) |
1 шт. |
|
Коробка упаковочная |
- |
1 шт. |
|
Руководство по эксплуатации 1) |
4221-006-78481029-2021 РЭ1 4221-006-78481029-2021 РЭ2 4221-006-78481029-2021 РЭ3 |
1 экз. |
|
Паспорт |
4221-006-78481029-2021 ПС1 4221-006-78481029-2021 ПС2 4221-006-78481029-2021 ПС3 |
1 экз. |
|
Примечание - предоставляется один экземпляр на партию из 10 шт., поставляемых в один адрес | ||
